撬装式泥浆循环处理集成装置结构设计

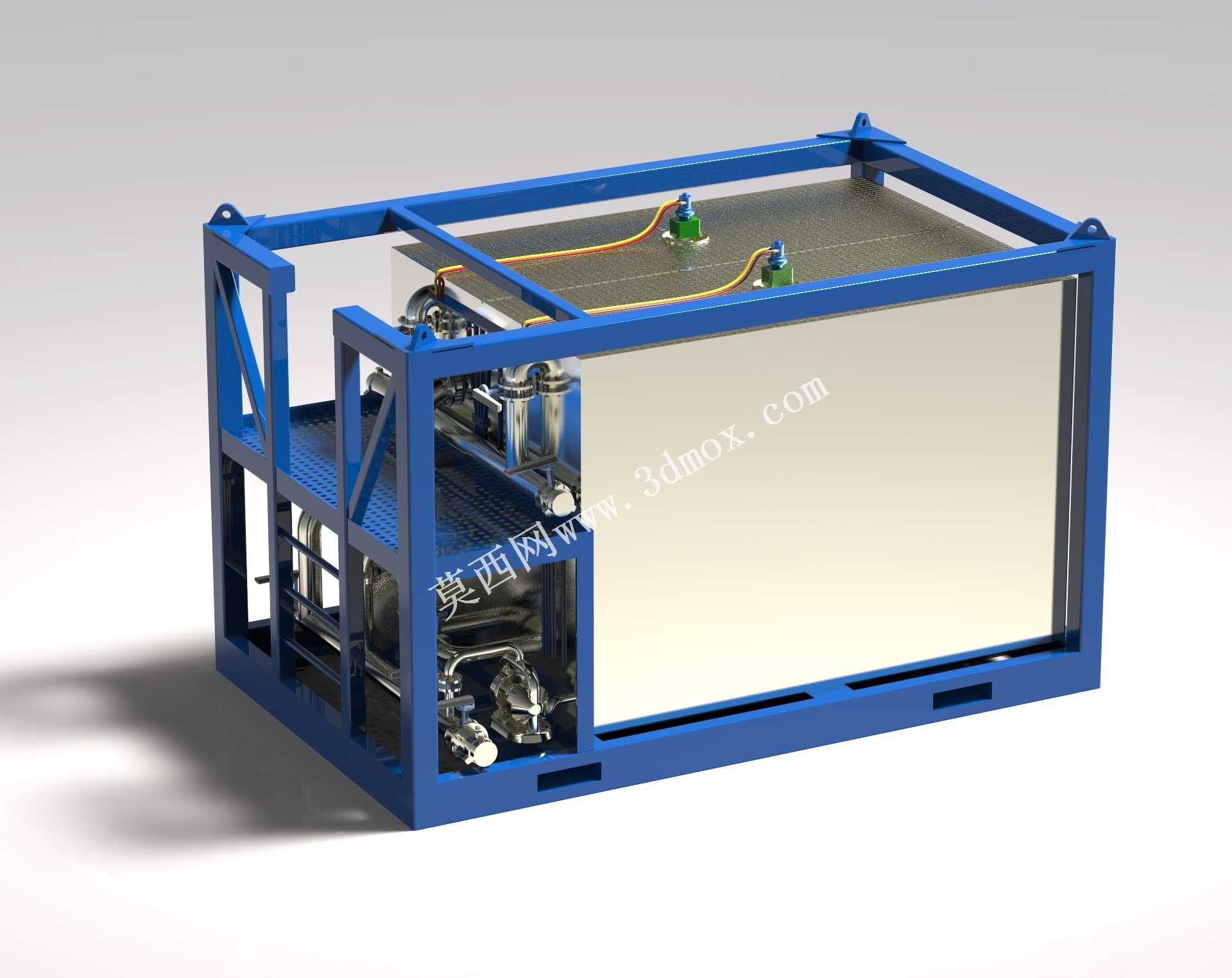

该撬装式泥浆处理装置主要面向油气钻井、非开挖定向钻、盾构施工等野外连续作业场景，作为泥浆循环系统的核心集成单元，承担泥浆存储、输送、调配、初级净化的核心功能，可替代传统分散布置的泥浆罐、输送泵组、管阀组件，大幅缩减现场安装调试的周期，适配野外作业场地受限、转场频繁的作业需求，无需额外搭建复杂的设备基础，整体可直接通过吊装完成就位，适配平板车整体转运，满足跨工区快速转场的作业要求。整体采用标准集装箱式外框架作为承载主体，框架采用高强度矩形钢管焊接成型，边角设置标准吊装角件，底部预留叉车作业槽位，兼顾吊装与叉装两种转运方式，框架外部尺寸适配标准集装箱运输边界，可满足普通货运车辆的装载要求，无需办理超宽超高的特殊运输审批。框架内部集成大容量储液舱体，舱体采用耐泥浆腐蚀的钢板焊接成型，内壁做耐磨防腐处理，可容纳作业所需的循环泥浆，舱顶设置检修口与加注接口，可快速完成泥浆补充与药剂投加。舱体侧部集成全套流体输送组件，包含多台泥浆输送泵、管汇阀门、压力检测接口，管路采用标准化法兰连接，布局紧凑合理，预留对外快速连接接头，到场后仅需对接作业端管线即可投入使用，无需现场进行复杂的管路焊接装配。设计阶段充分考虑野外作业的维护便利性，泵组、阀件等易损部件均布置在框架外侧的操作平台区域，操作人员无需进入舱体内部即可完成日常检修、易损件更换作业，操作平台采用防滑格栅板铺设，周边设置安全护栏，保障作业人员操作安全。框架顶部设置管线固定结构，所有外露管线均做刚性固定，避免转运过程中管路晃动移位，整体结构经过力学仿真校核，可满足长途运输、吊装作业、满负载运行的强度要求，不会出现框架变形、焊缝开裂的问题。装置整体将储液、输送、调控功能高度集成在单一撬块内，相比传统分散式泥浆系统，占地面积缩减40%以上，现场安装工作量减少70%，可有效降低野外作业的配套成本，提升作业准备效率，适配各类需要连续泥浆循环的工程作业场景，同时可根据不同作业的流量、压力需求，灵活调整内部泵组配置与管路通径，满足不同工况的个性化使用需求。
