UCF211方形带座外球面垫块轴承设计

这款方形带座外球面轴承结构，是工业传动系统中应用极为广泛的支撑类部件，常被部署在食品加工输送线、农业收割设备、纺织机械机架、中小型风机传动端以及物流分拣辊道的支撑点位，主要承担旋转轴的径向承载与少量轴向限位作用，能够在设备运行过程中抵消轴系传动产生的径向跳动，补偿安装过程中产生的轻微同轴度误差，大幅降低轴系运转的摩擦阻力，保障动力传递过程的平稳性。

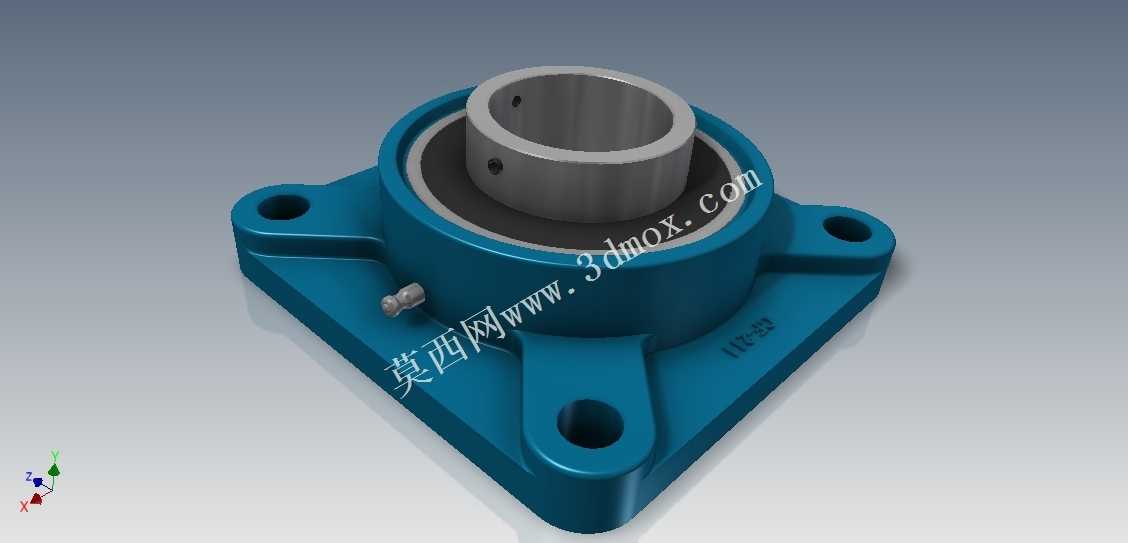

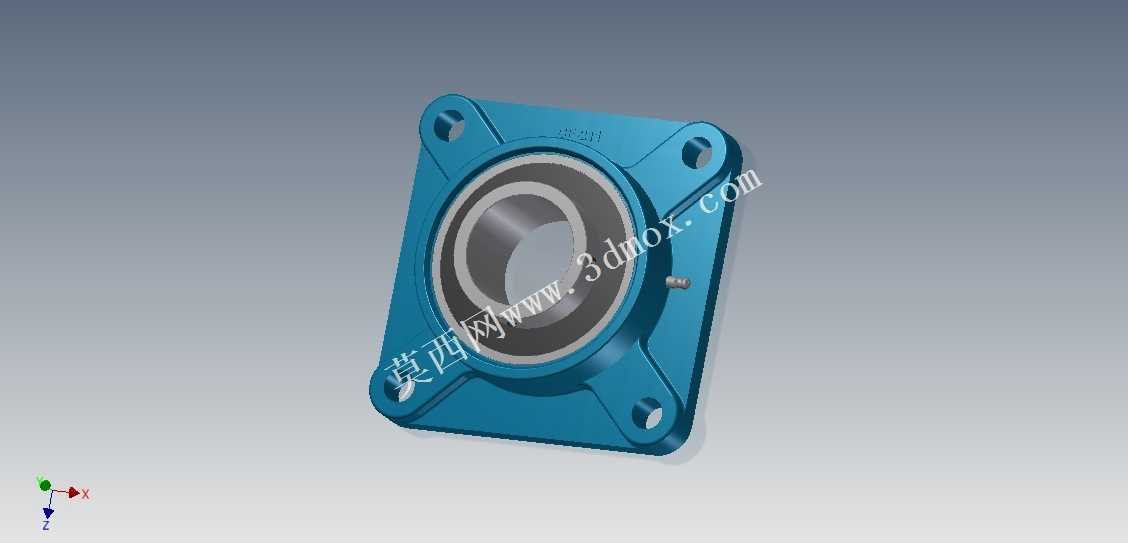

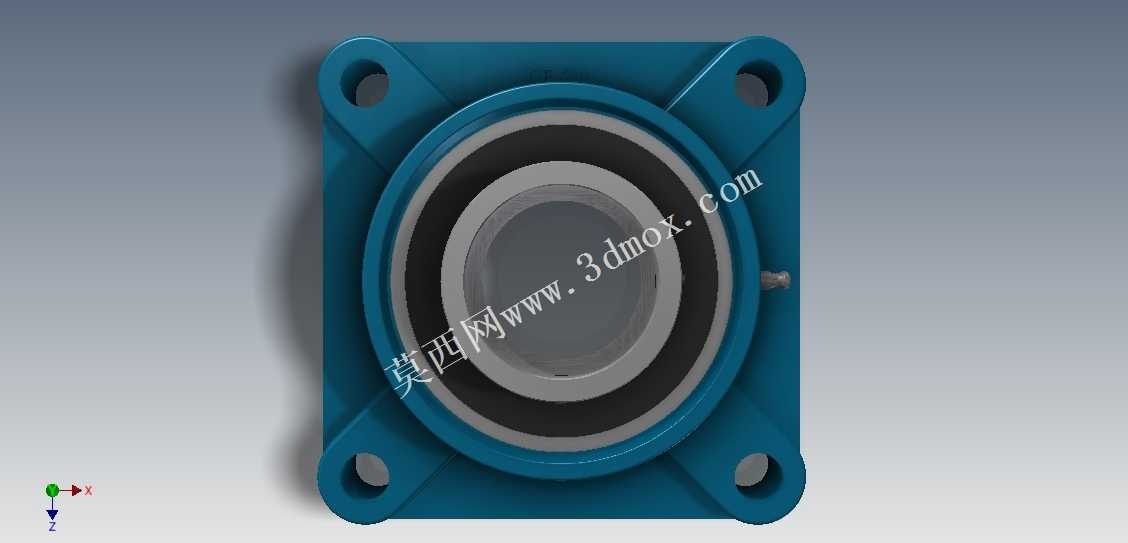

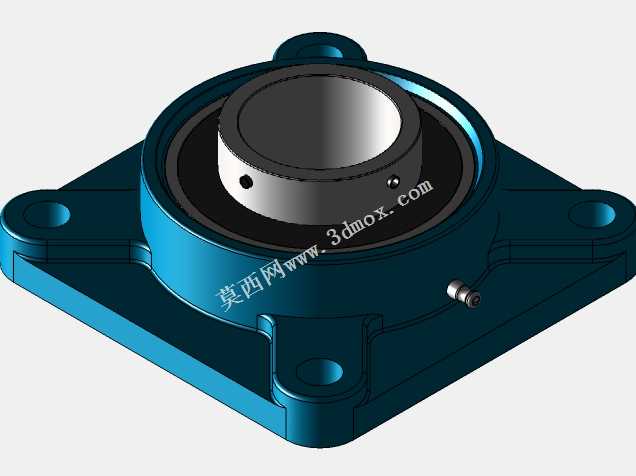

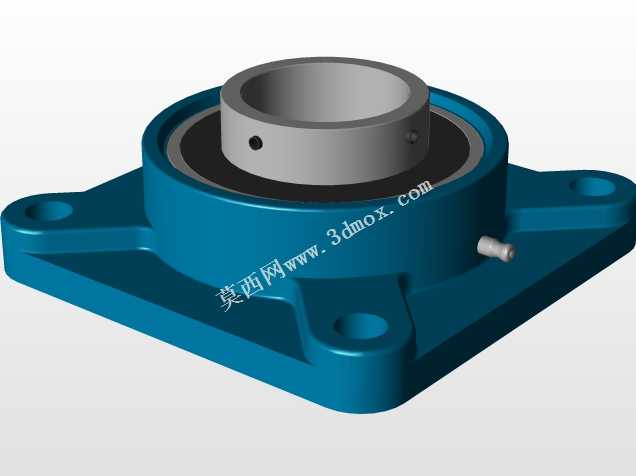

从功能特性来看，该结构采用方形法兰座与外球面轴承内嵌组合的形式，座体本身为一体式铸造结构，四个角位预留贯通安装孔，适配M16规格的紧固件完成设备机架面的固定，轴承内孔直径为55mm，可适配对应直径的光轴安装，侧部配备的固定螺钉可在轴穿入内孔后完成锁紧定位，避免轴运转过程中与轴承内圈出现相对滑移，轴承自带的密封结构可阻挡外界粉尘、水汽进入轴承内部滚道，延长润滑脂的留存周期，减少日常运维的加注频次，即使在多尘、轻度潮湿的车间工况下也能保持稳定的运转状态。

在设计思路上，这款结构优先考虑了安装便捷性与对中容错能力，外球面轴承的外圈球面与座体的凹球面配合，允许轴承在安装时产生一定角度的自调心，无需严苛保证安装面与轴的绝对垂直，降低了现场安装的精度要求，方形座的四个安装孔对称分布，安装时可从正面直接穿入螺栓完成紧固，相比立式座结构更适合安装在设备的侧面立面或下方承托面，适配多种机架布局需求。座体的边角做了圆弧过渡处理，避免应力集中导致的座体开裂，轴承外圈与座体的配合公差选取适中，既保证轴承嵌入后的定位稳固，也方便后期磨损后的轴承更换维护，无需整体更换座体，降低设备的后期运维成本。

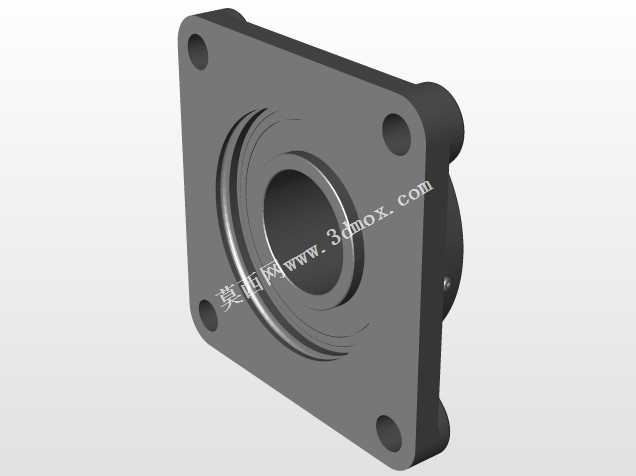

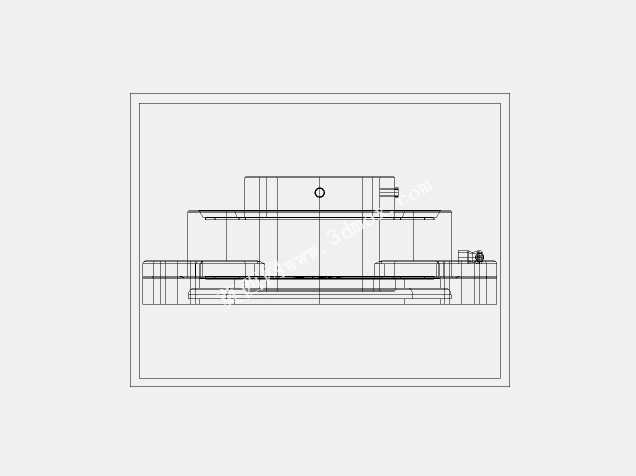

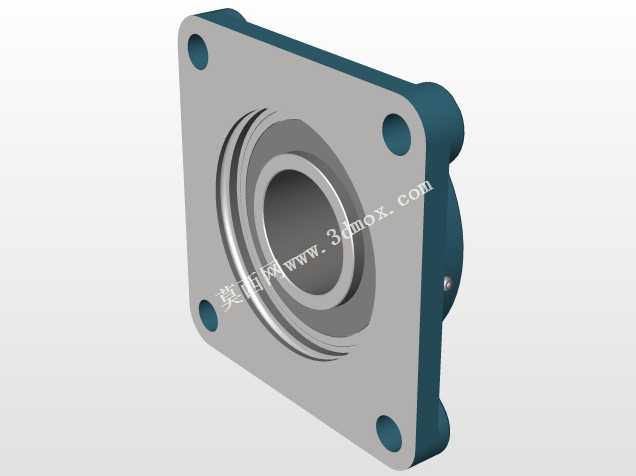

从安装边界来看，方形座的四个安装孔中心距遵循行业通用标准尺寸，安装面为平整的机加工面，可与设备机架的安装面完全贴合，安装后轴承的中心高符合对应规格的通用参数，轴伸端的预留空间可适配联轴器、带轮等常见传动件的安装，整体结构的外轮廓无突兀凸起，不会与周边的传动部件产生运动干涉，座体的厚度经过受力校核，在承受额定中等负荷的情况下不会出现形变，能够长期稳定支撑轴系的连续运转。
