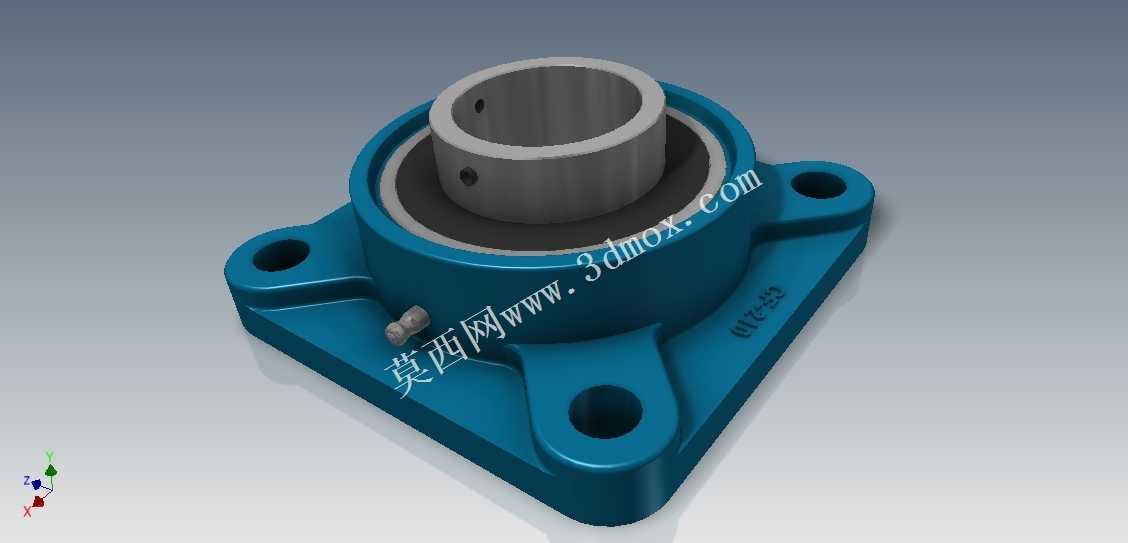

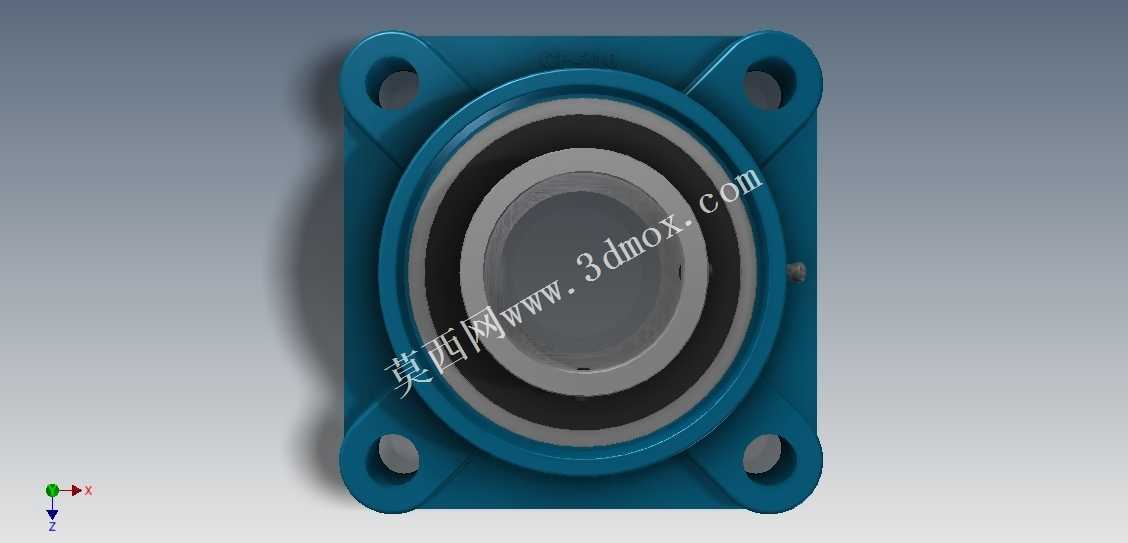

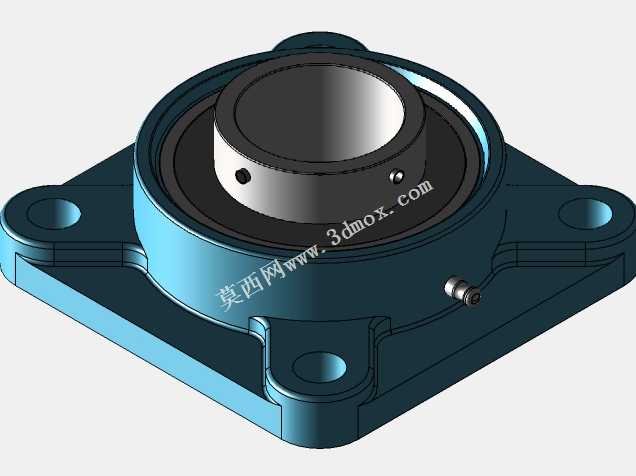

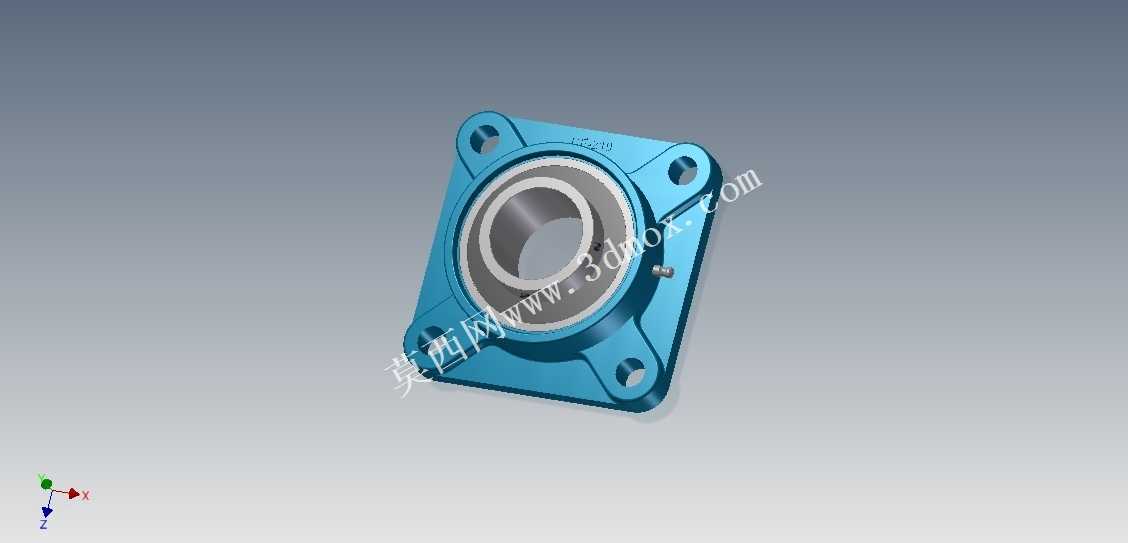

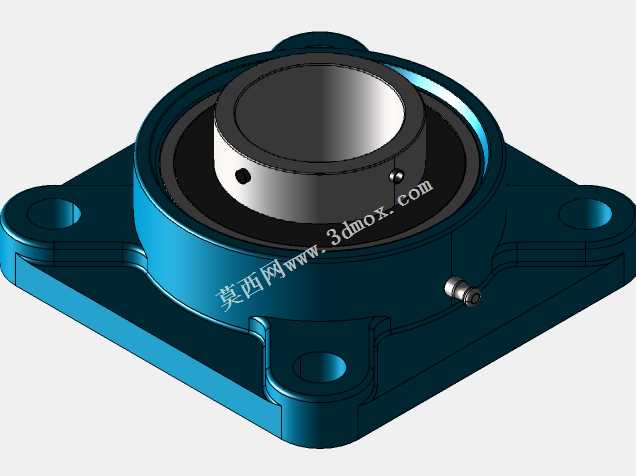

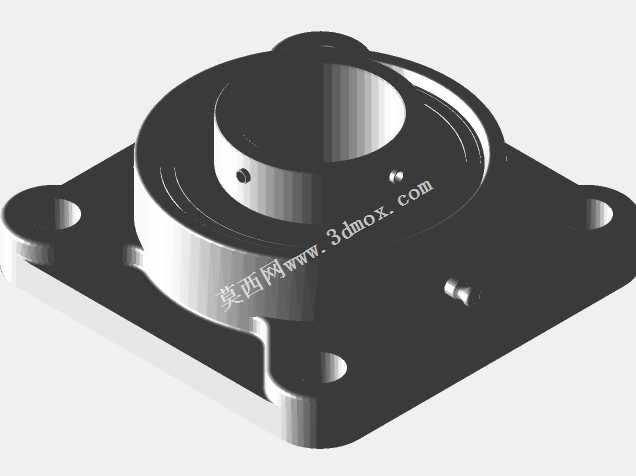

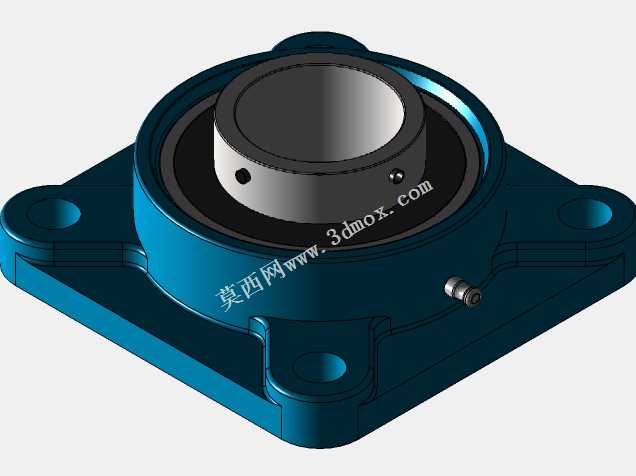

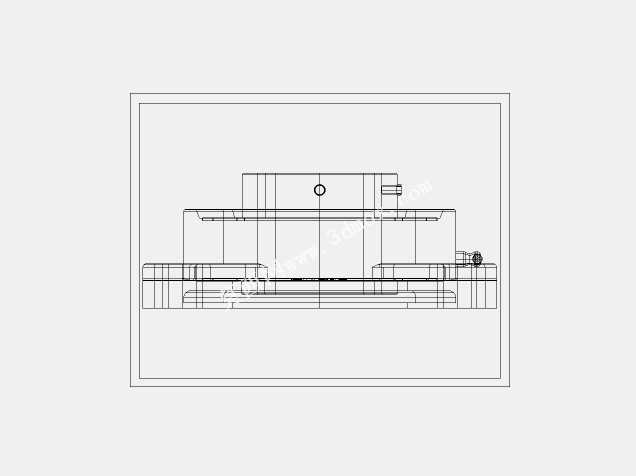

UCF210方形凸台带座外球面轴承结构

这款带座外球面支承部件，广泛应用于各类轻工输送设备、农业机械、食品加工生产线以及中小型风机、泵类设备的传动轴系支承场景，是工业传动系统中承担径向载荷、兼顾少量轴向载荷补偿的核心基础支承元件，能够在多粉尘、轻度潮湿的常规工业环境下稳定工作，为旋转轴提供可靠的定位与转动支撑，降低轴系运转过程中的摩擦损耗，同时抵消轴系安装过程中产生的轻微同轴度误差，降低现场安装调试的精度要求。

从功能特性来看，该部件采用固定螺钉锁紧的轴连接方式，适配直径50mm的传动轴，锁紧螺钉规格为M14，能够满足中等负荷工况下的轴系固定需求，运转过程中可有效避免轴与轴承内圈之间出现相对窜动；轴承座采用方形法兰安装结构，四个角位设置贯通安装孔，可直接通过螺栓固定在设备安装基面之上，安装对位便捷，支承稳定性优于同规格菱形座结构，能够承受更大的倾覆力矩，适配水平、垂直等多方向的轴系安装需求。轴承自带密封结构，可阻挡外界粉尘、碎屑进入轴承内部滚道，延长润滑脂的使用寿命，减少日常维护的频次。

在设计思路上，该结构将外球面球轴承与方形铸造轴承座整合为一体式单元，轴承外圈的球面结构与轴承座的内凹球面配合，具备自动调心特性，可补偿轴受力弯曲产生的挠度、安装基面加工误差带来的轴系偏斜，避免轴承因偏载出现早期磨损；轴承座的凸台结构围绕轴承外圈设置，既提升了座体的结构刚度，避免安装锁紧时座体出现形变，又能对轴承外圈形成可靠的轴向定位，防止运转过程中轴承出现轴向窜动。座体的安装孔位周边做了加厚处理，分散螺栓锁紧时的应力，避免长期受力下出现孔位开裂问题。

从安装边界来看，方形座体的四个安装孔呈对称分布，安装时需保证基面平面度符合安装要求，螺栓锁紧需采用对角分步锁紧的方式，避免座体受力不均出现倾斜；轴承内圈的锁紧螺钉需在轴系对位完成后均匀锁紧，保证锁紧力一致，避免轴出现偏心；轴插入轴承内圈的深度需达到设计要求，保证内圈与轴的配合长度足够，避免运转过程中出现轴松脱的问题。整体结构紧凑，无需额外设计复杂的轴承座安装腔体，可直接固定在设备的型材支架、钢板安装面之上，大幅缩短设备传动部分的设计与装配周期。
