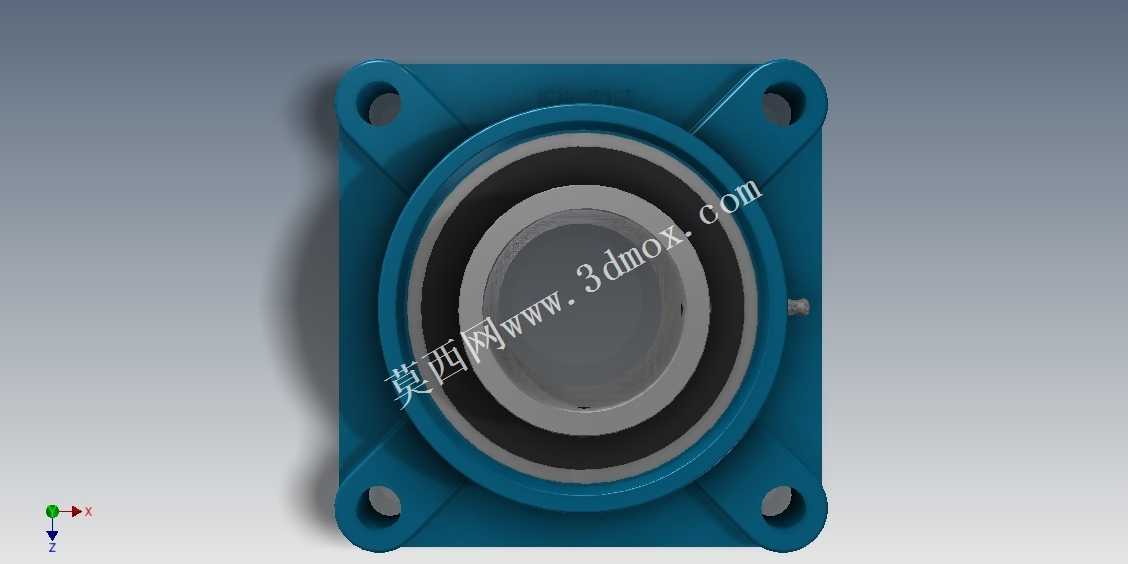

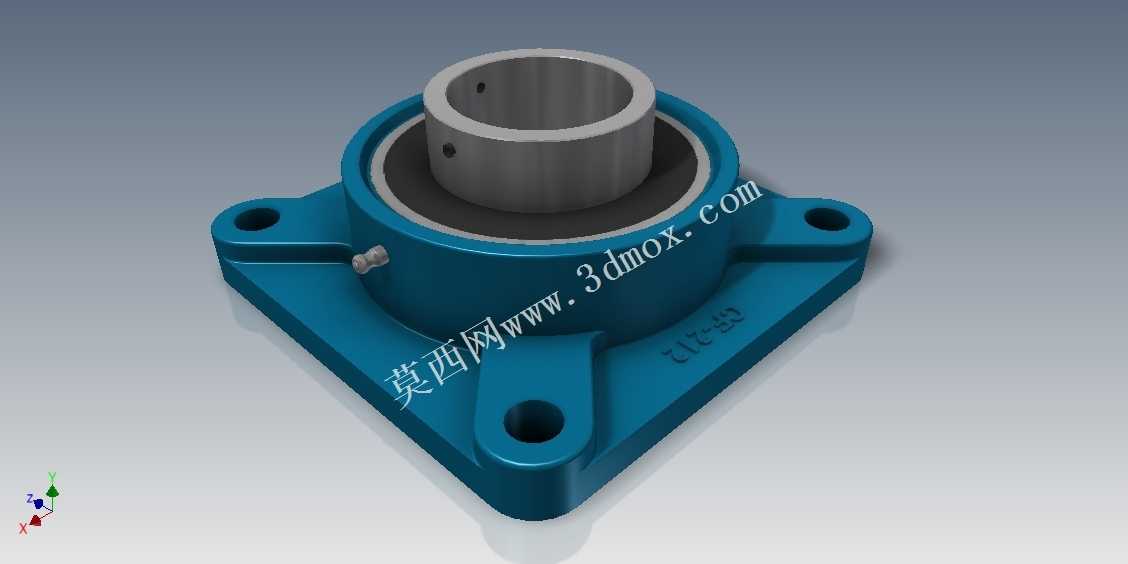

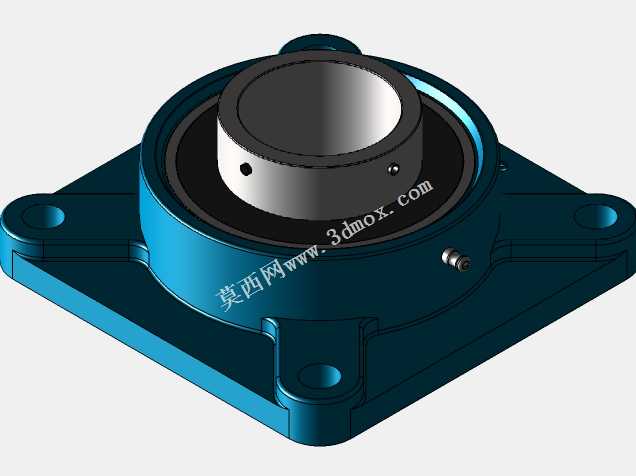

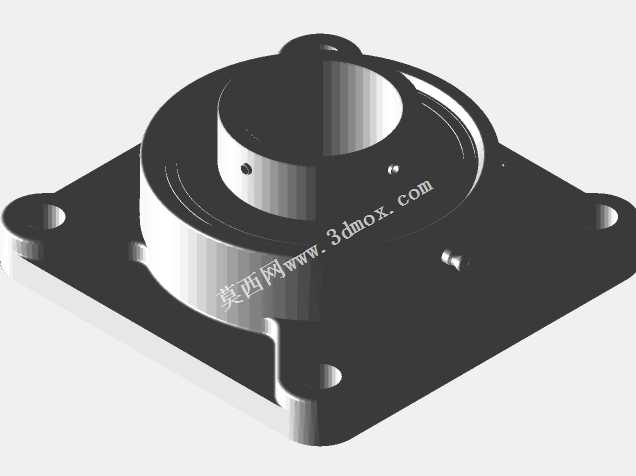

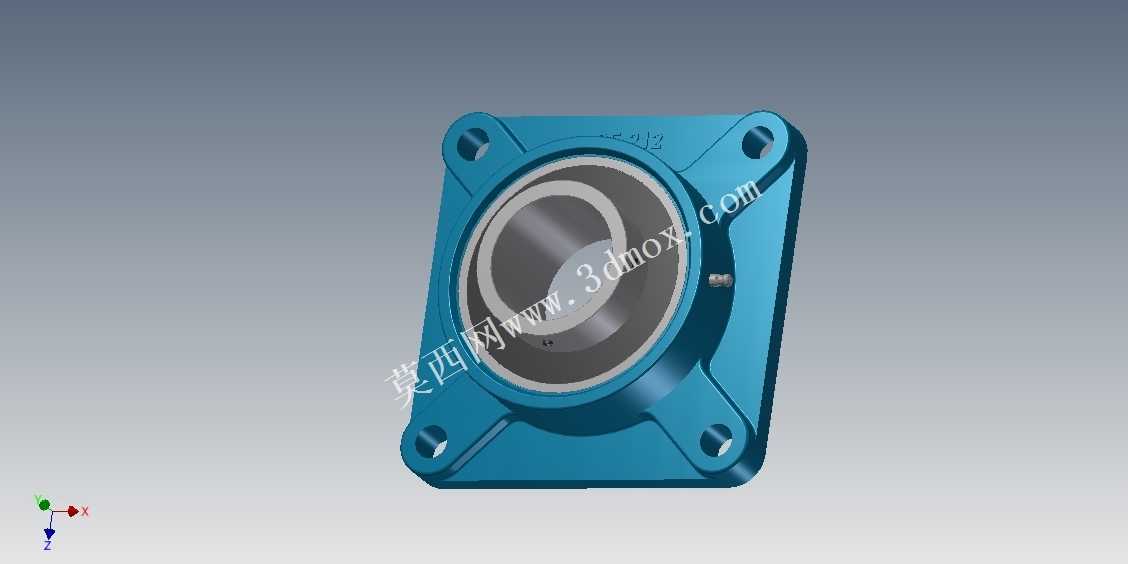

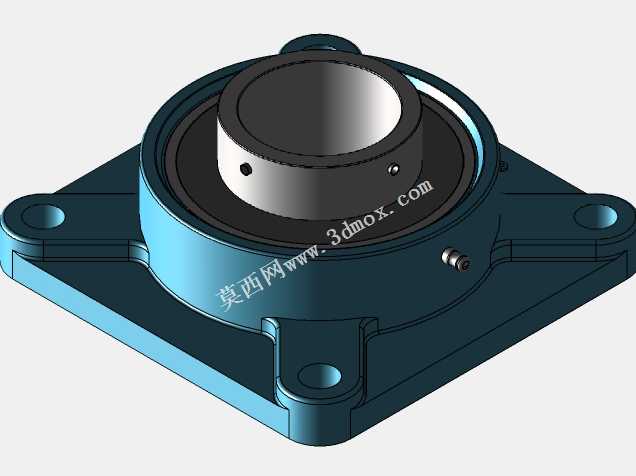

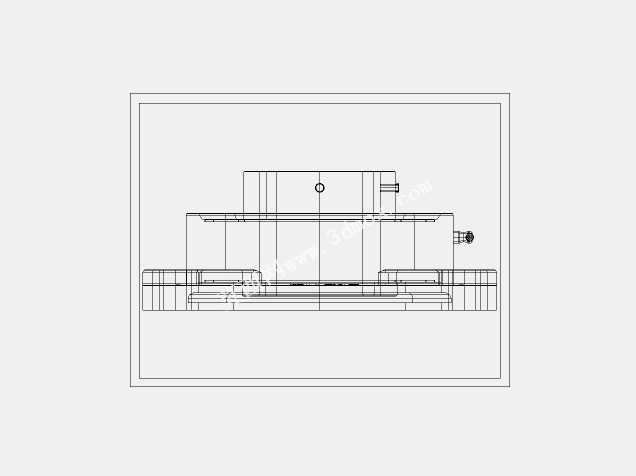

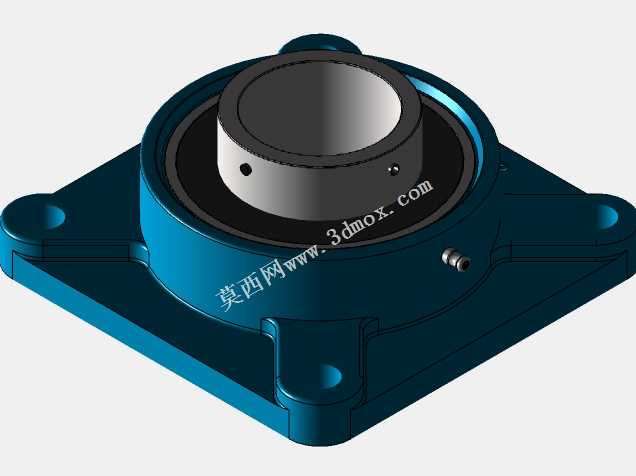

UCF212方形带座固定锁紧轴承结构

这款带方形座的外球面带座轴承，是工业传动系统中极为常用的旋转支撑部件，广泛应用在各类输送设备、食品加工机械、农业机械、纺织机械、轻工生产线的辊筒、转轴支撑场景中，能够在多粉尘、有一定振动的工况下为旋转轴提供稳定的径向与轴向支撑，补偿一定范围内的安装对心偏差，降低轴系运转的额外负载。

从功能特性来看，该款轴承采用固定螺钉锁紧的结构设计，可将轴承内圈与穿入的转轴牢牢锁止，避免轴运转过程中内圈与轴出现相对窜动，保证扭矩传递与旋转精度；方形的铸造型轴承座具备极佳的结构刚性，四个角位预留的安装孔可直接通过螺栓将整个轴承单元固定在设备的安装机架上，安装调试便捷，不需要额外制作复杂的轴承安装座，大幅缩短设备的装配周期。轴承自带的密封结构可以阻挡外界粉尘、水汽进入轴承内部滚道，同时留存轴承内部的润滑脂，延长维护保养的周期，降低设备运维的成本。

在设计思路上，这款带座轴承采用了轴承单元与安装座一体化的集成设计思路，将外球面球轴承与方形铸造轴承座预先装配校准完成，不需要现场进行轴承与座的压装、对中工序，现场安装时仅需要将轴穿入内圈，拧紧锁紧螺钉，再将轴承座通过安装孔固定在机架即可完成装配，对安装人员的技术要求更低，也避免了现场装配不当导致的轴承早期损坏问题。方形座的设计相比菱形座、立式座具备更好的双向安装承载能力，既可以承受水平方向的径向载荷，也可以承受一定方向的轴向载荷，适配更多不同安装方向的设备场景。

从安装边界与尺寸来看，该款轴承适配轴径为60mm的旋转轴，安装孔采用M16规格的螺栓进行固定，方形座的四个安装孔呈对称分布，安装时需要保证安装面的平面度误差在允许范围内，避免轴承座安装后出现变形导致轴承卡滞；轴承整体的中心高、座体的外轮廓尺寸都经过标准化设计，可与同型号的标准带座轴承完全互换，在设备维护更换时不需要修改安装位尺寸，直接替换即可快速恢复设备运转。在实际应用中，这类带座轴承常成对使用在长辊轴的两端，为辊筒提供平稳的旋转支撑，在皮带输送机、转弯机、木工机械的送料辊机构中都能见到它的应用，凭借可靠的支撑性能、便捷的安装特性，成为通用机械传动系统中普及率极高的基础零部件。
