FC1枭龙JF17战斗机三维数字建模作品

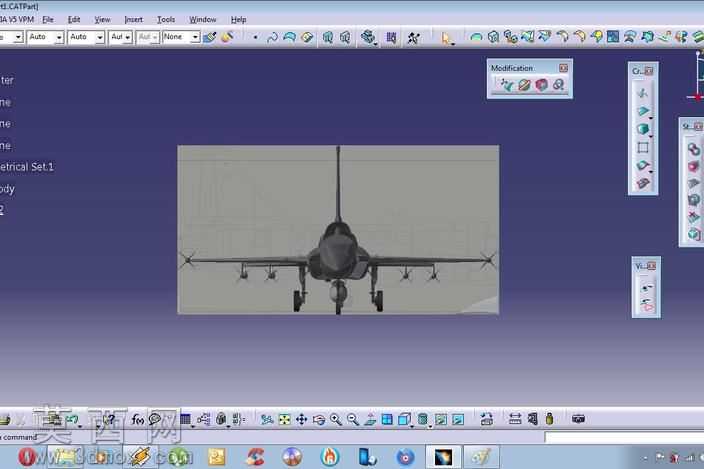

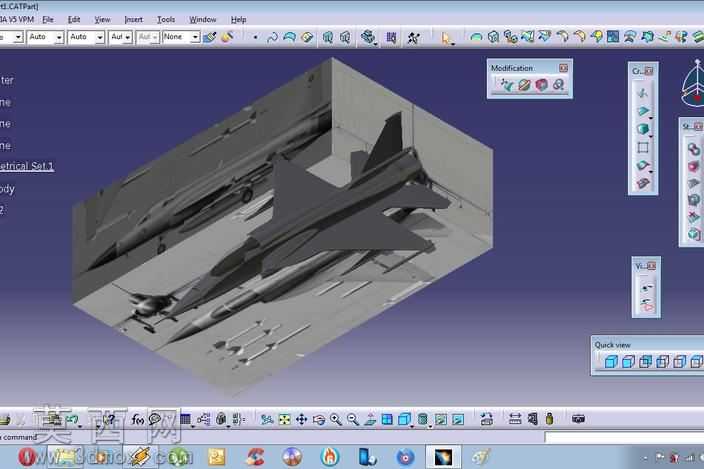

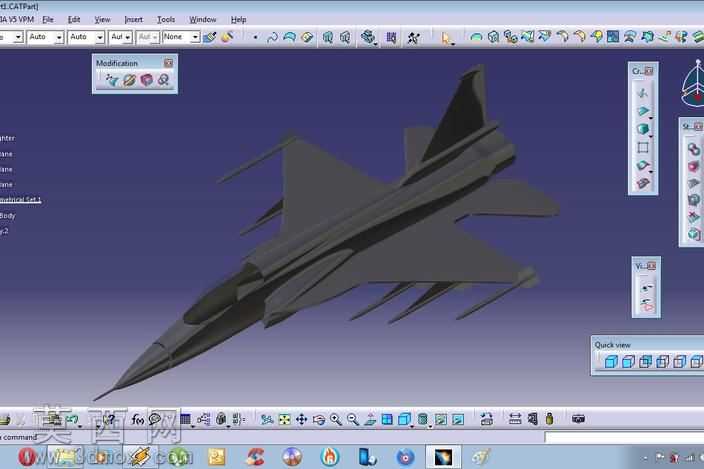

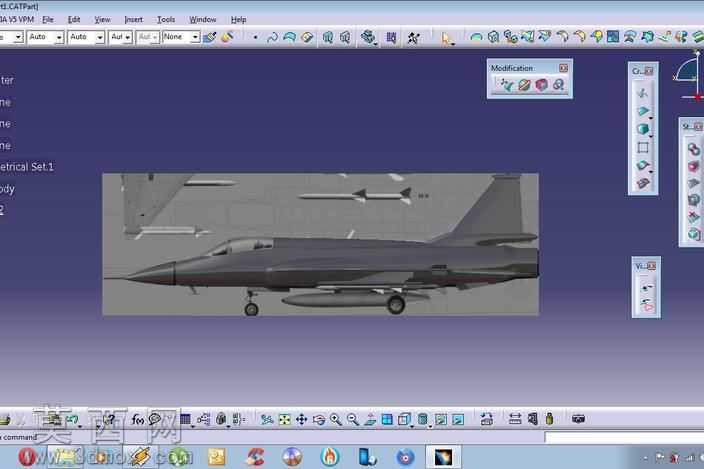

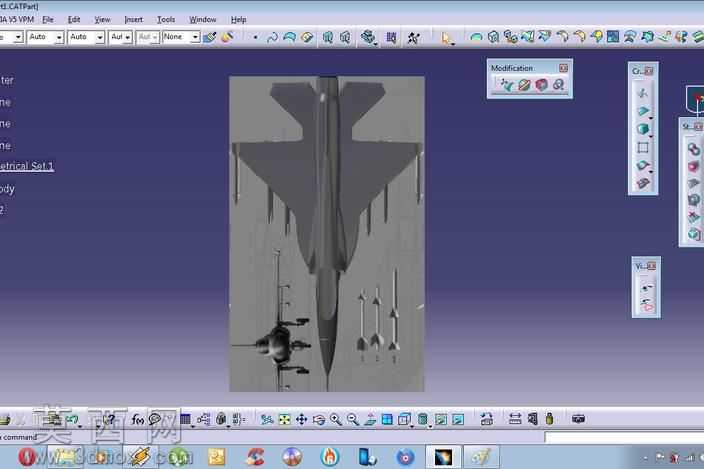

本作品为FC-1（JF-17）枭龙战斗机的三维数字建模成果，建模过程依托CATIA V5平台的想象和形状工作台完成，整体建模流程遵循航空装备外形建模的严谨逻辑，从整机气动布局的基准搭建开始，首先确定机身纵向对称基准面、机翼安装基准轴、尾翼定位参考线等核心基准体系，为后续各部件的精准建模提供统一的坐标参考。建模过程中优先还原战机的气动外形特征：机头采用锐利的圆锥型雷达罩造型，精准匹配超音速飞行的减阻设计需求，机身中段按照翼身融合的过渡逻辑做曲面顺滑处理，从座舱盖后方到机尾的曲面连续过渡无硬折边，保证整机气动外形的流畅性；机翼采用中等展弦比梯形翼设计，建模时精准还原机翼的安装角、上反角参数，前缘机动襟翼、后缘襟副翼的分块结构清晰可辨，翼下挂点的布局位置严格参照实机参数设置，可直观呈现战机的武器挂载布局特征。尾翼部分包含单垂尾与全动平尾结构，垂尾的后掠角度、顶端切角造型都做了精准还原，平尾的转轴位置、偏转预留间隙都在模型中做了合理体现，尾喷口的收敛扩张结构做了简化但特征明确的造型处理，还原战机动力段的外形识别点。座舱部分采用整体式水泡型座舱盖造型，曲面做了高透光质感的材质预设，座舱内部的弹射座椅轮廓、驾驶台基础布局做了示意性建模，兼顾外形还原度与建模效率。整机材质采用哑光军用战机灰作为基础材质，不同部件做了细微的材质区分：雷达罩采用透波材质的深灰色调，机身蒙皮做了细微的拼接缝刻线处理，模拟真实战机的蒙皮装配结构，尾喷口区域做了高温灼烧后的深色渐变材质处理，提升模型的真实感。建模过程中大量使用自由曲面设计、曲面缝合、实体加厚等命令，保证所有曲面的G2连续过渡，避免出现曲面褶皱、破面等问题，整机模型的比例严格参照实机1:1参数设置，各部件的相对位置精准，可用于航空科普展示、气动布局演示、虚拟仿真场景搭建等用途，模型同时输出STEP、IGES等通用格式，可适配多款三维设计软件的打开与编辑需求，方便后续的二次修改与应用拓展。
