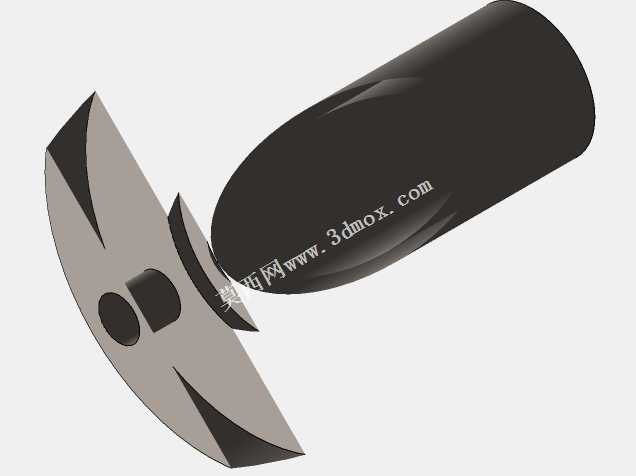

管壳式甘油换热加热装置结构设计

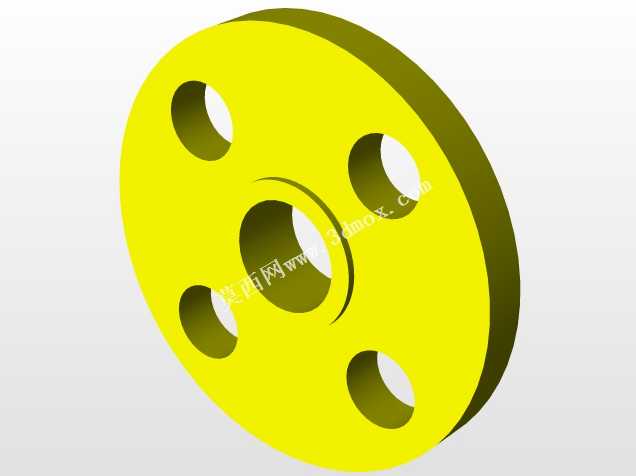

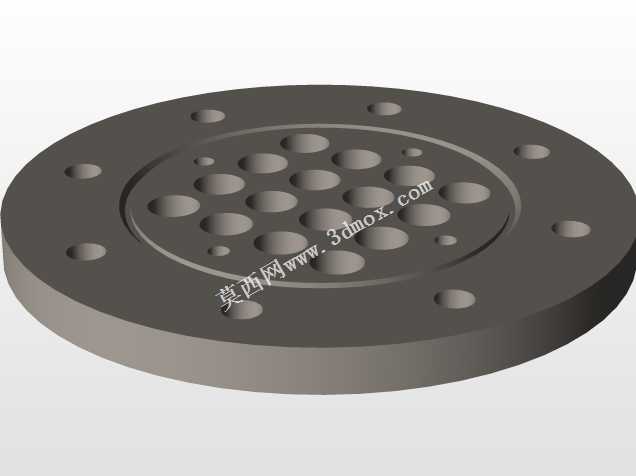

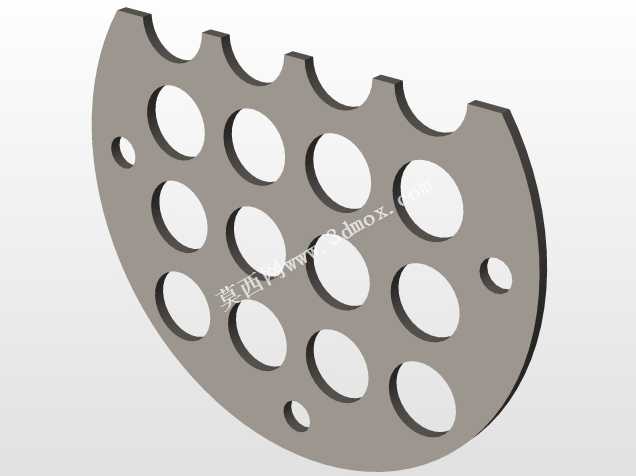

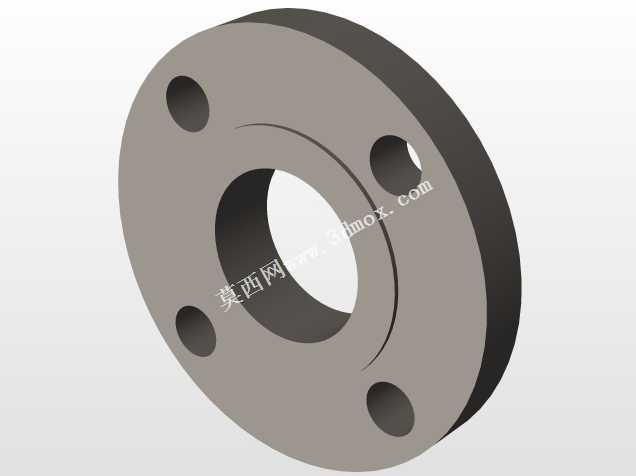

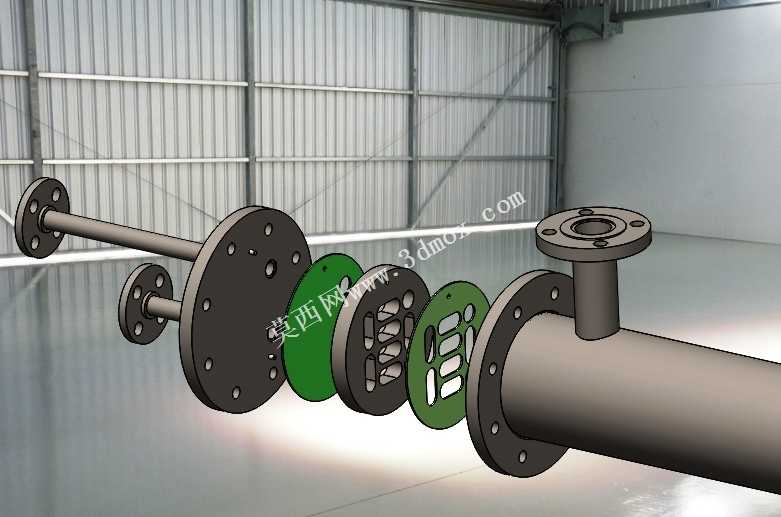

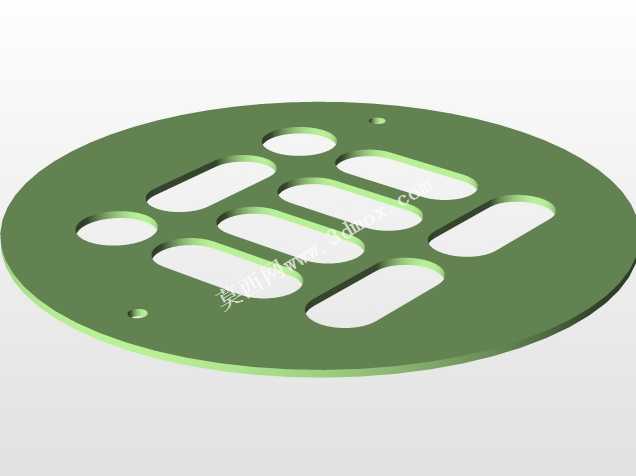

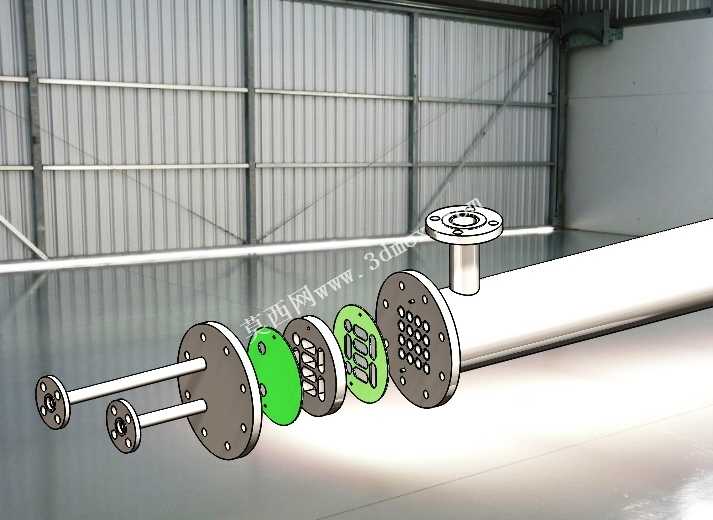

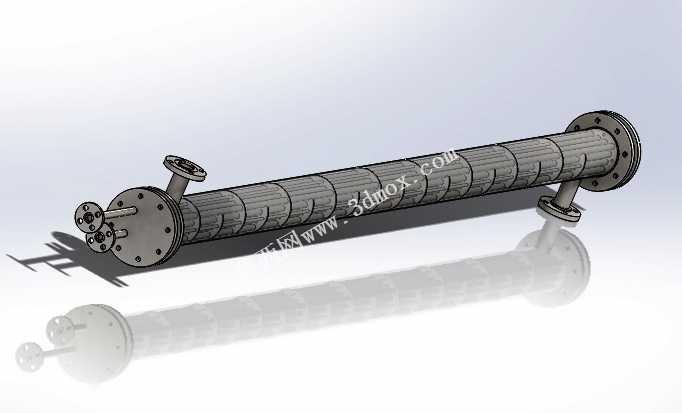

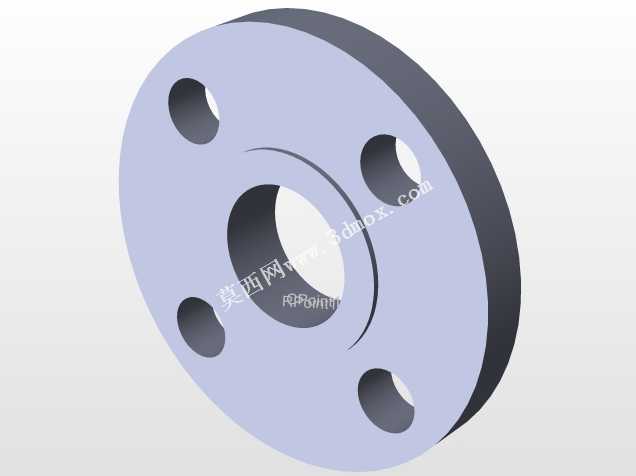

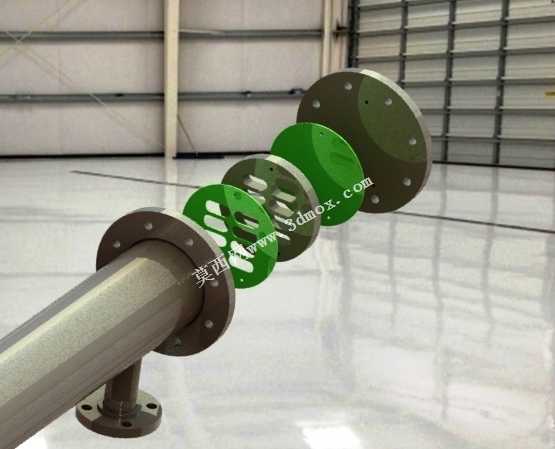

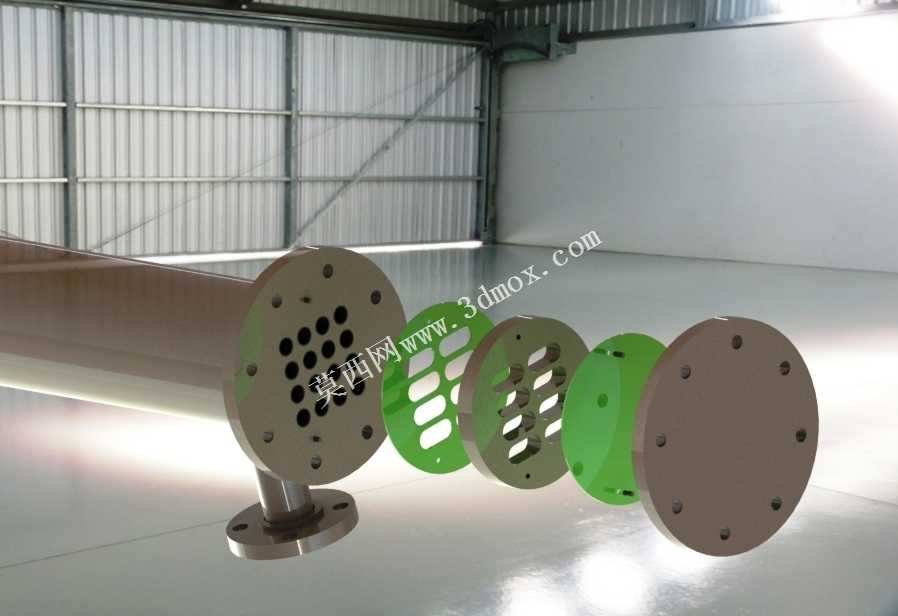

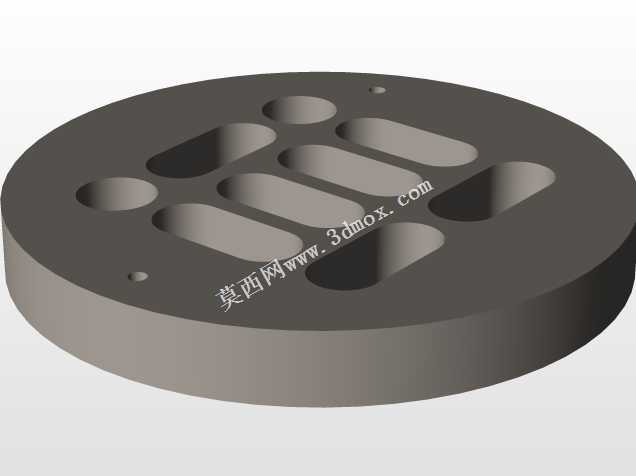

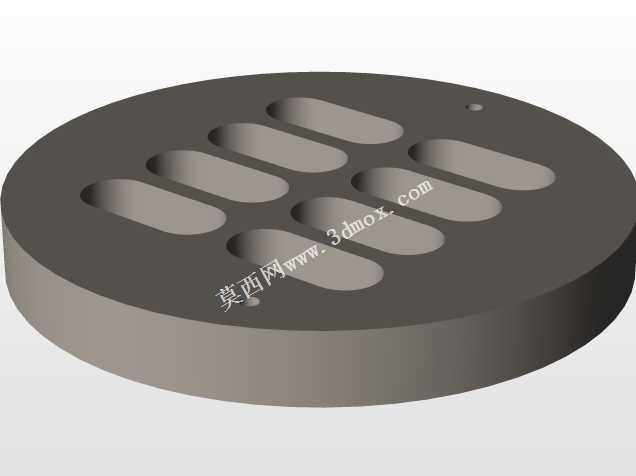

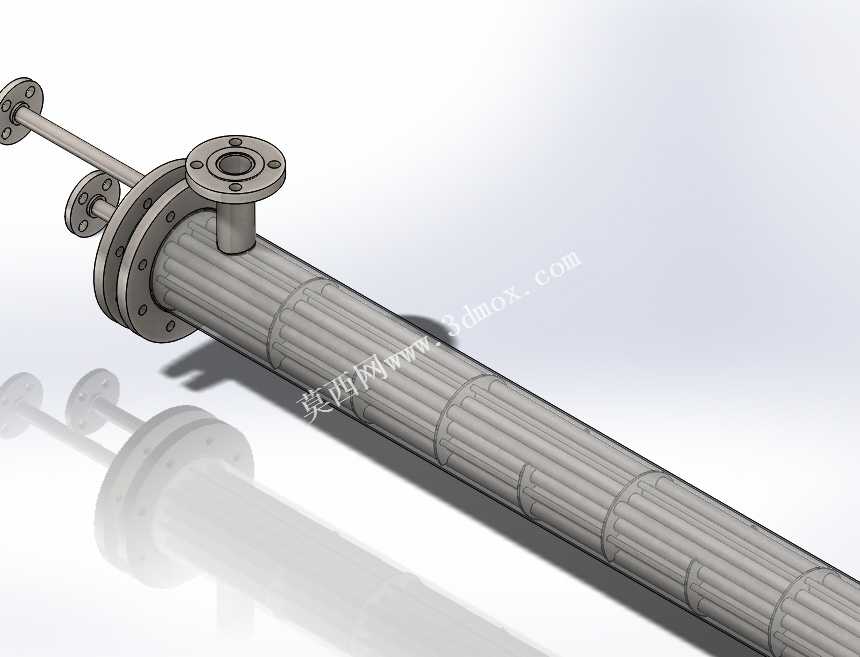

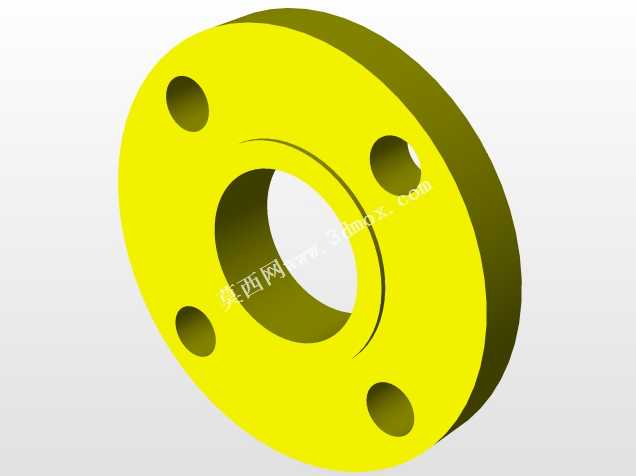

这款管壳式甘油加热装置主要面向精细化工、食品加工、医药制剂生产领域的甘油预处理工序，在实际生产场景中，高纯度甘油常温下黏度高、流动性差，直接参与酯化、调配或灌装工序会出现输送阻力大、混合均匀度不足、计量精度偏差大的问题，该装置可在密闭承压环境下将甘油稳定升温至工艺要求的温度区间，全程避免甘油与外界空气接触发生氧化劣变，保障原料品质稳定。从功能特性来看，装置采用管壳式换热结构，壳程流通待加热甘油，管程通入饱和蒸汽或高温导热油作为热媒，通过多道折流垫片改变壳程甘油的流动路径，让甘油在壳程内形成错流扰动，打破管壁处的滞流边界层，大幅提升换热效率，相比普通列管加热器，同等换热面积下换热效率可提升三成以上，同时避免甘油局部过热出现焦化、碳化问题，保障加热后甘油的色泽与纯度符合生产要求。在设计思路上，整体采用分段式法兰连接结构，两端管板、中间折流垫片、换热管束、壳体均通过法兰螺栓实现可拆卸连接，无需整体切割设备即可完成内部管束的结焦清理、密封垫片更换，大幅降低后期运维的难度与成本；不同接口采用差异化法兰规格设计，热媒进出口、甘油进出口的法兰通径、压力等级完全匹配化工行业通用管道标准，无需额外加工转接头即可直接对接现有生产管线；折流垫片采用等间距排布设计，既可以对换热管束形成径向支撑，避免长管束在流体冲击下出现振动磨损，又能精准控制壳程流体的流速，让甘油在壳程内的停留时间控制在合理区间，保证出口甘油温度均匀稳定，无局部温度偏差。从安装边界来看，装置整体为卧式直管结构，主壳体采用标准无缝钢管加工，两端法兰的螺栓孔位、密封面形式完全符合化工管道安装规范，安装时只需保证两端管线的同轴度偏差在允许范围内，即可完成密封对接；侧向设置的热媒接口预留了足够的管线操作空间，不会与主管道的安装支架、保温层产生空间干涉，整体结构紧凑，无需额外搭建大型安装基础，可直接架设在现有管线支架上完成安装，适配多数现有化工生产车间的管线布局，不需要对现有生产线进行大规模改造即可投入使用。
