铣削加工专用多工位气动定位夹具结构

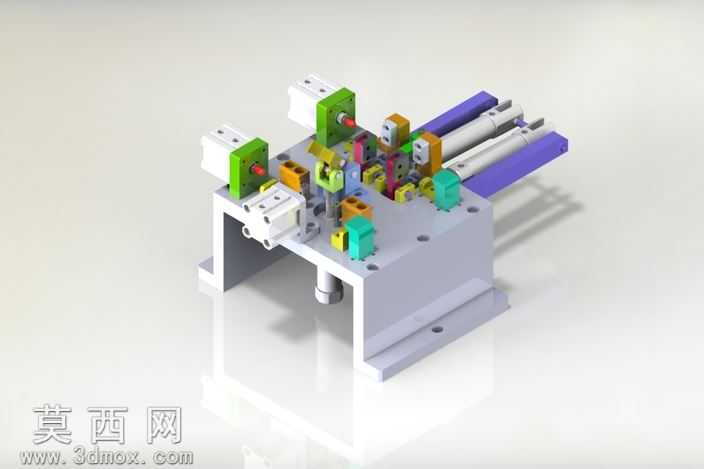

本模型为铣削工序专用的多工位气动加工夹具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数化约束，确保模型可直接导出工程图用于实际生产参考。渲染阶段采用工业级写实渲染方案，金属基座部分赋予哑光铸铁材质，表面做细微的喷砂纹理处理，还原铸造工装基座的真实质感；气动执行元件部分采用亮面阳极氧化铝材质搭配黑色密封件材质，不同功能的定位块分别赋予淬火钢、聚氨酯缓冲材质，通过材质差异清晰区分夹具的功能模块，同时添加柔和的环境漫反射光影，突出各部件的装配层次与结构轮廓，避免阴影过暗遮挡关键结构细节。结构设计上，夹具采用下沉式槽型基座作为承载主体，基座底部设置定位销孔与安装沉孔，可快速固定在铣床工作台上；周向布置多组独立的气动夹紧单元，每组单元包含直线气缸、压头、定位挡块、侧向顶紧组件，可同时完成多个工件的定位与夹紧，不同颜色的定位块对应工件的不同定位基准面，绿色组件为垂直方向压紧执行件，青色组件为侧向辅助顶紧件，黄色组件为粗定位挡块，紫色组件为长行程水平推紧气缸，各组件通过内六角螺栓固定在基座的T型槽安装位上，可根据工件尺寸灵活调整安装位置。设计思路围绕铣削加工的工况需求展开，针对铣削过程中切削力方向多变的特点，采用多向夹紧的布局方式，避免工件在铣削受力时发生位移；气动驱动的方式可实现快速装夹卸料，大幅提升批量加工的装夹效率，同时在每个夹紧压头的接触位置设计了柔性缓冲结构，避免夹紧力过大损伤工件已加工表面；基座中部设置排屑缺口，方便铣削过程中铁屑及时排出，减少铁屑堆积对定位精度的影响，整体结构紧凑，各运动部件之间预留了足够的安全行程，避免动作过程中发生干涉，可适配小型异形零件的铣削加工工序，具备较高的实际工装参考价值。
