小型带短操作柄微动开关结构设计

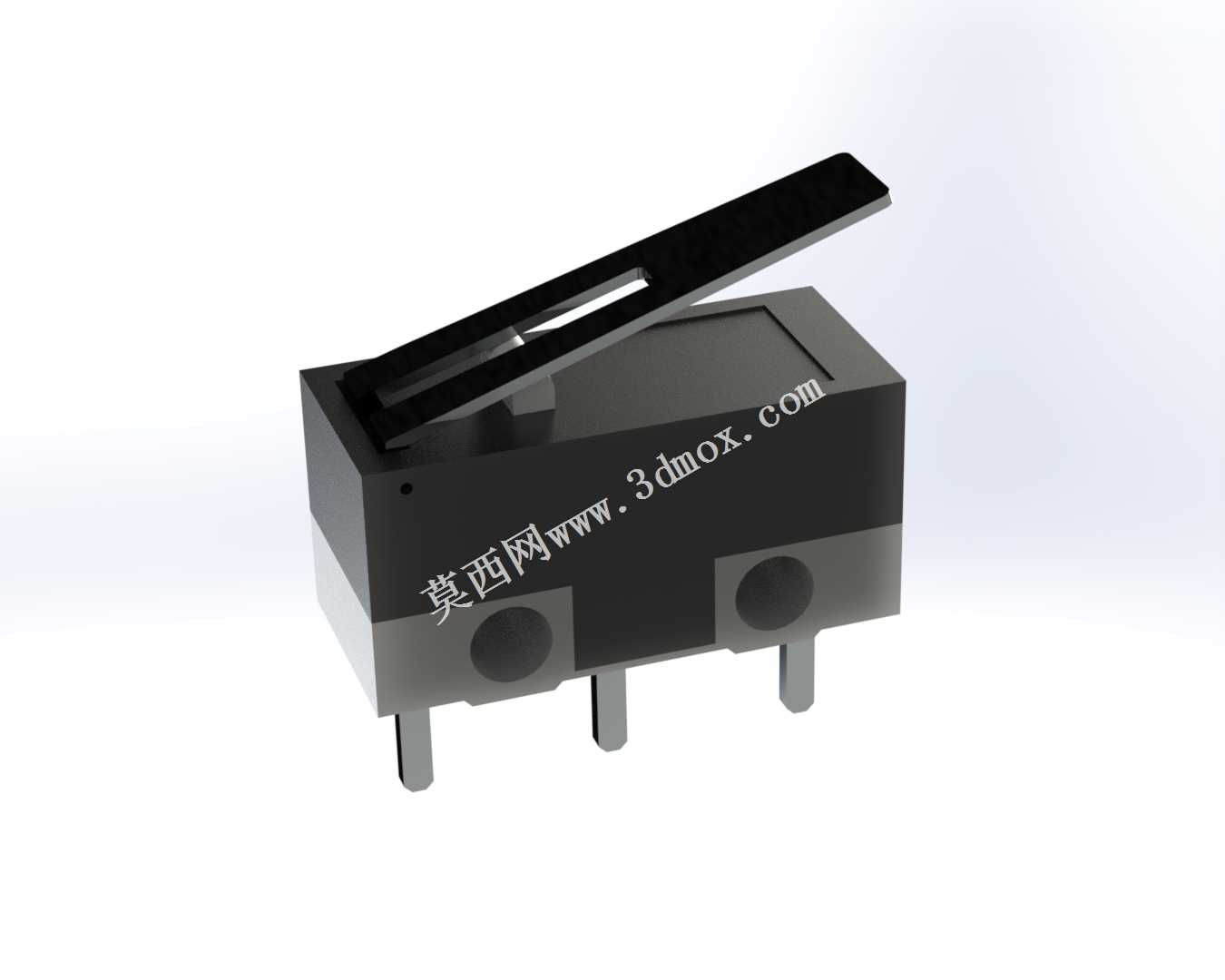

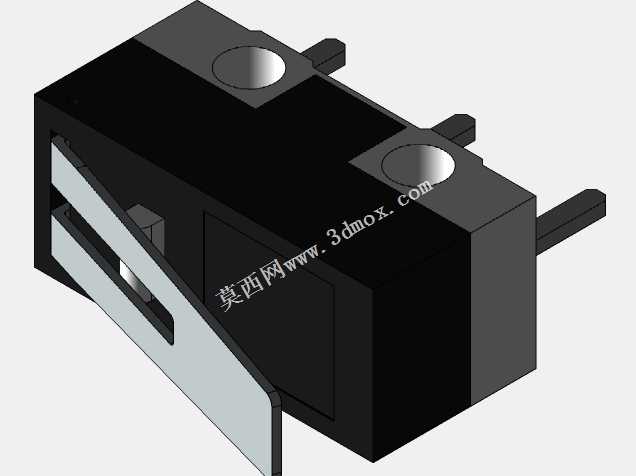

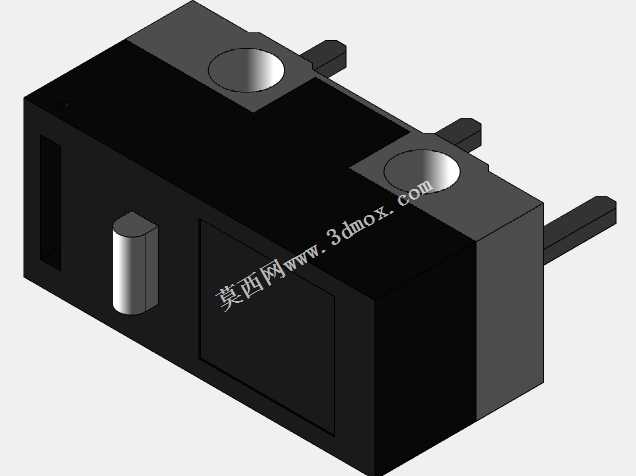

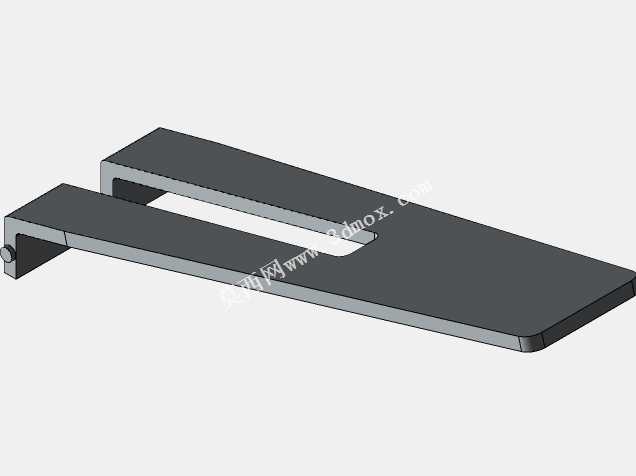

这款短杆微动开关是小型化机械触发式电气控制元件，广泛应用在各类需要微小位移触发通断的工业与民用场景中，小到家用电器的按键触发、办公设备的位置检测，大到工业自动化生产线的工位限位、机电设备的行程保护、安防装置的状态触发，都能见到这类元件的身影，它承担着将机械位移信号快速转化为电气通断信号的作用，是低压控制回路里十分常见的基础触发部件。从实际用途来看，这款微动开关依靠内置的瞬动弹簧机构，能够在驱动杆接收到极小的外力位移时，快速实现触点的切换，相比普通的按压开关，它的触发行程极短、通断动作干脆、触点压力稳定，能够有效避免接触不良、动作滞后的问题，既可以作为设备的行程限位触点，也可以作为系统的状态检测触发点，还能在低压控制回路中直接驱动小功率负载，适配多数380V以下的低压控制场景。在功能特性上，这款短杆设计的微动开关没有额外加长的摆臂或滚轮结构，整体结构紧凑，触发动作直接，适合安装空间局促、触发方向垂直于开关安装面的场景，开关本体采用绝缘阻燃的工程塑料外壳包裹内部导电触点与弹性机构，底部伸出的三个插脚分别对应公共端、常开端与常闭端，能够同时满足常开、常闭两种回路的接线需求，内置的银合金触点具备良好的导电性与抗电弧烧蚀能力，能够保证长期频繁触发下的接触可靠性，瞬动机构的设计让触点切换速度与按压操作速度无关，能够大幅减少触点拉弧的持续时间，延长元件的使用寿命。从设计思路来看，这款开关在结构布局上充分考虑了小型化应用的安装需求，整体采用方正的块式本体设计，短操作杆从本体顶面延伸而出，操作杆的长度经过优化，既保留了足够的按压接触面积，又不会因为杆身过长导致受力变形、误触发的问题，本体两侧的定位凸点能够在安装时快速嵌入安装面板的定位孔中，避免安装后开关本体发生转动偏移，底部的三个直插式引脚采用标准间距设计，既可以直接焊接在PCB电路板上，也可以搭配对应的接插件实现快速接线，外壳的拼接结构采用卡扣加密封筋的设计，能够阻挡日常使用中的灰尘、杂物进入开关内部，避免内部机构卡滞导致的动作失效。在外形尺寸与安装边界上，这款开关本体的长宽尺寸控制在极小的范围内，整体高度从安装面到操作杆最高点的尺寸也十分紧凑，安装时只需要在安装面板上开出对应尺寸的固定孔，将开关本体嵌入后依靠两侧的卡扣或者额外的固定压片即可完成固定，引脚伸出本体底部的长度足够穿过常规厚度的PCB板完成焊接，操作杆的触发行程控制在毫米级，触发压力经过调校，既不会因为压力过小导致轻微震动就误触发，也不会因为压力过大导致驱动部件负载过高，安装时需要预留操作杆的按压活动空间，避免周边结构件干涉操作杆的下压动作，同时接线时需要注意引脚的定义，根据控制回路的需求选择常开或者常闭触点接线，接线完成后要保证引脚之间没有多余的焊锡丝或者杂物残留，避免出现引脚间短路的问题。
