食品饮料生产线配套CIP清洗储罐装置

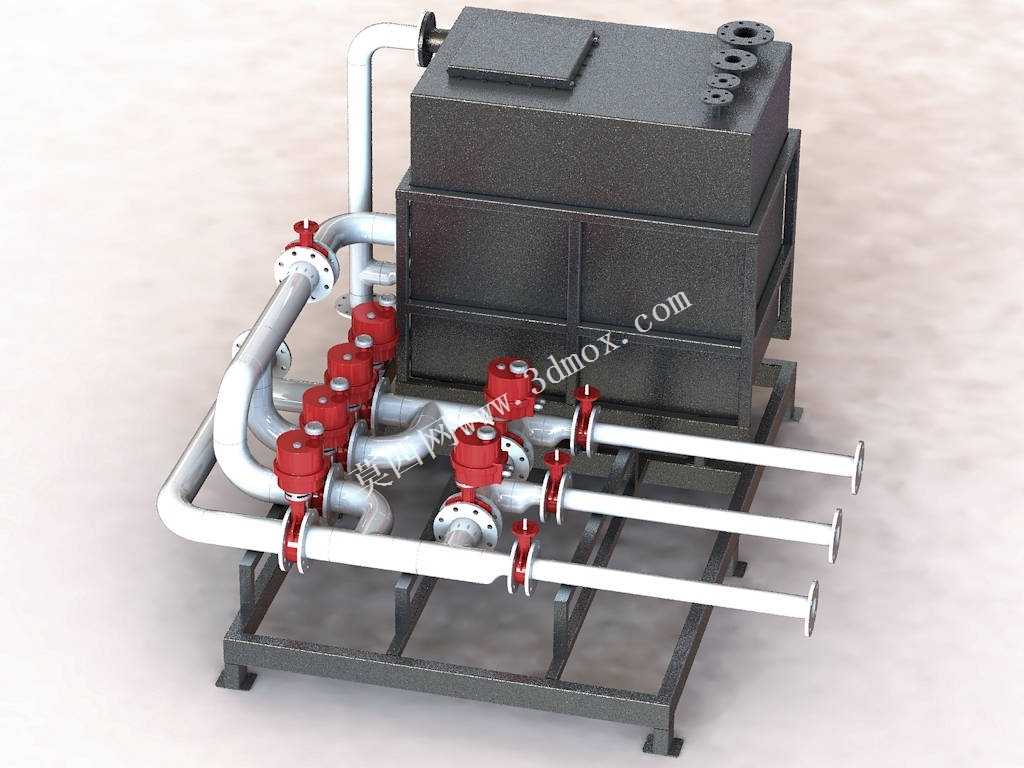

该CIP储罐装置主要应用于食品饮料、乳制品、生物医药等行业的生产管线在线清洗作业场景，是就地清洗系统的核心储液供液单元，无需拆解生产管线即可完成管路、罐体、泵阀等接触物料部件的清洁作业，可存储酸液、碱液、清洗水等不同清洗介质，为整套清洗回路提供稳定的储液、供液、介质暂存功能，大幅降低生产线清洁的人工劳动强度，缩短生产间隙的清洁耗时，避免人工拆解清洗带来的二次污染风险。整套装置采用集成式撬装设计思路，将储液罐体、工艺管路、控制阀门、支撑底座整合为一体式结构，设计阶段充分考虑现场安装的便捷性，整体底座采用标准型钢焊接成型，底部预留叉车转运孔位与地脚安装孔，可直接整体吊装就位后对接外部管线即可投入使用，无需现场二次拼装管路与阀组，有效压缩现场安装调试周期。罐体主体采用钣金焊接工艺加工成型，箱体内部做分区隔断设计，可分别存储不同类型的清洗介质，顶部设置人孔与介质加注口、排气接口、温度检测接口，可适配不同清洗工艺的介质加注、参数检测需求；侧面预留液位检测安装位，可实时监控罐内清洗介质存量，避免供液不足导致的清洗中断。外置管路采用卫生级抛光管道搭配法兰连接结构，所有管路走向做圆弧过渡处理，无清洗死角，避免介质残留滋生细菌；管路上配置的多组红色控制阀门可独立控制不同输出回路的通断，可根据清洗需求切换不同的供液回路，适配不同长度、不同口径的生产管线清洗需求，管路末端采用标准快装法兰接口，可快速对接生产现场的清洗管线。设计阶段充分考虑安装边界限制，整体装置的长宽高尺寸适配常规生产车间的设备安装空间，管路伸出长度控制在合理范围内，避免与周边设备产生安装干涉，底座高度预留足够的底部检修空间，方便后期对底部管路、阀门进行维护更换；罐体外部做加强筋结构设计，满载介质时可保证箱体结构强度，避免长期承压出现变形渗漏问题，所有焊接位置做打磨抛光处理，焊缝平整无毛刺，既保证结构密封性，也符合卫生级生产区域的设备外观要求。整套装置的阀组布局采用分层排布设计，操作侧预留足够的阀门操作空间，操作人员无需探身即可完成所有阀门的启闭操作，日常操作维护便捷。
