救灾用模块化无人机挂载救援附件

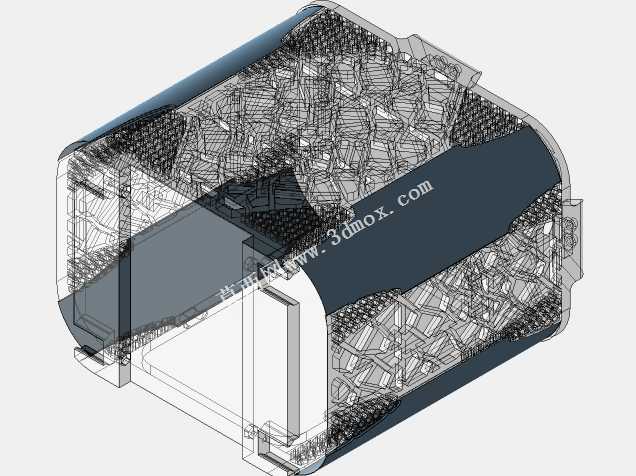

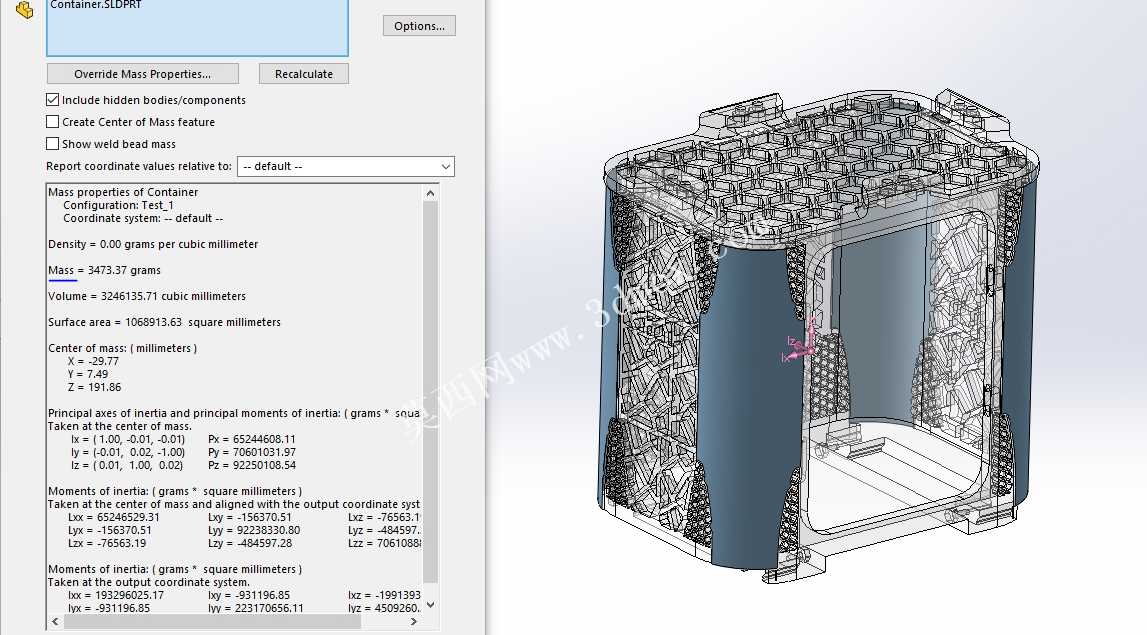

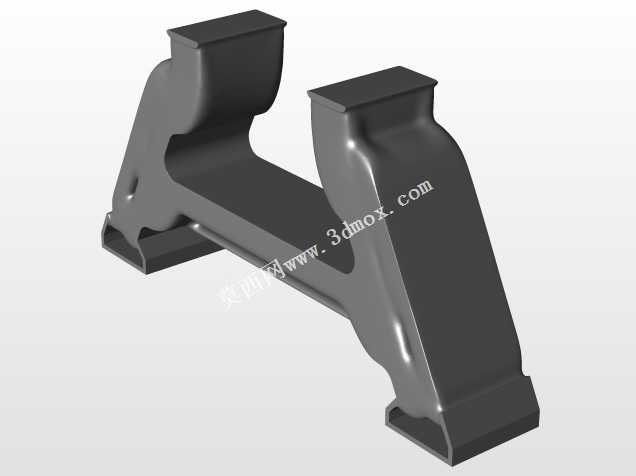

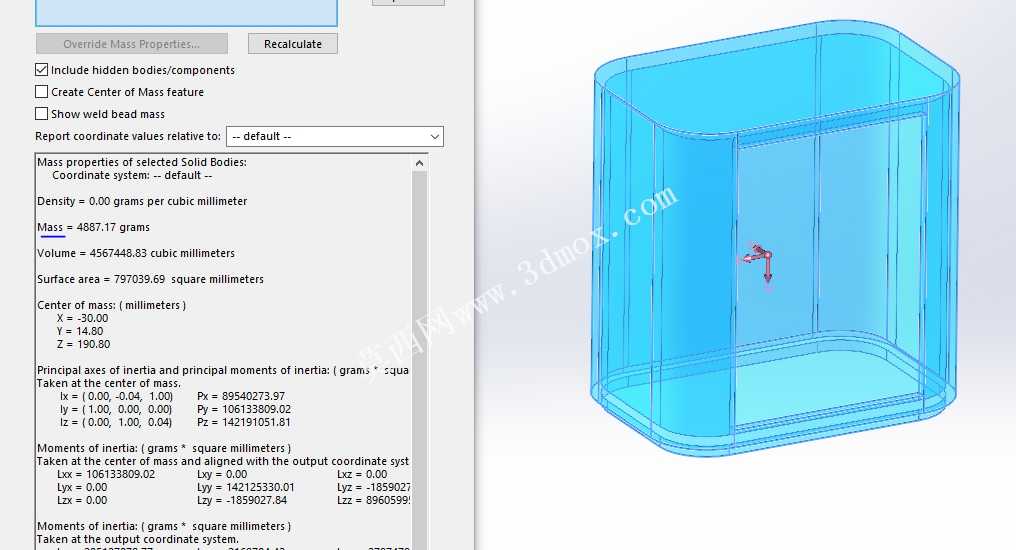

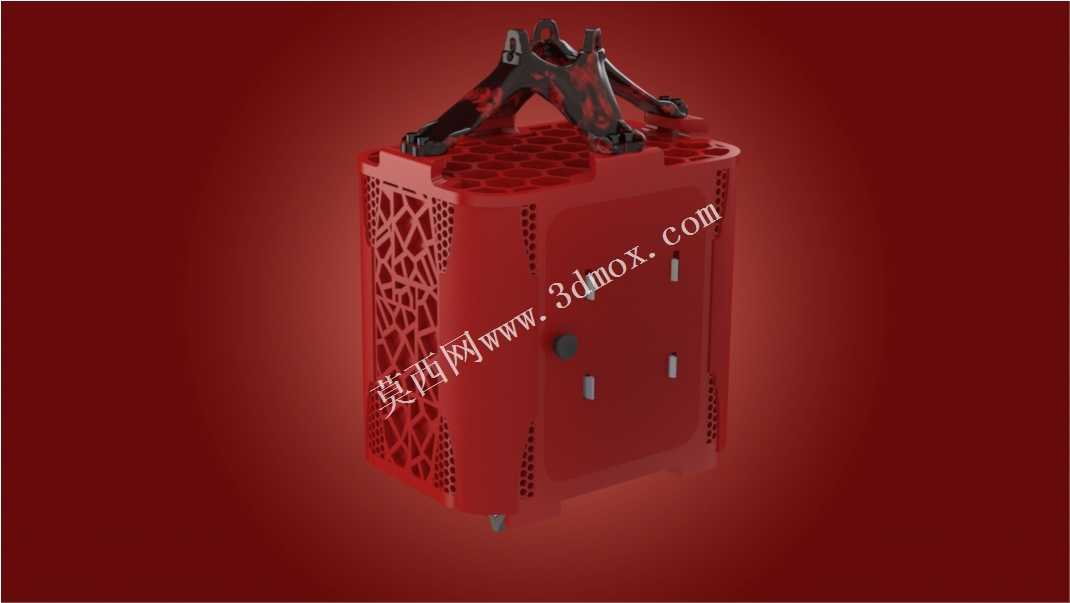

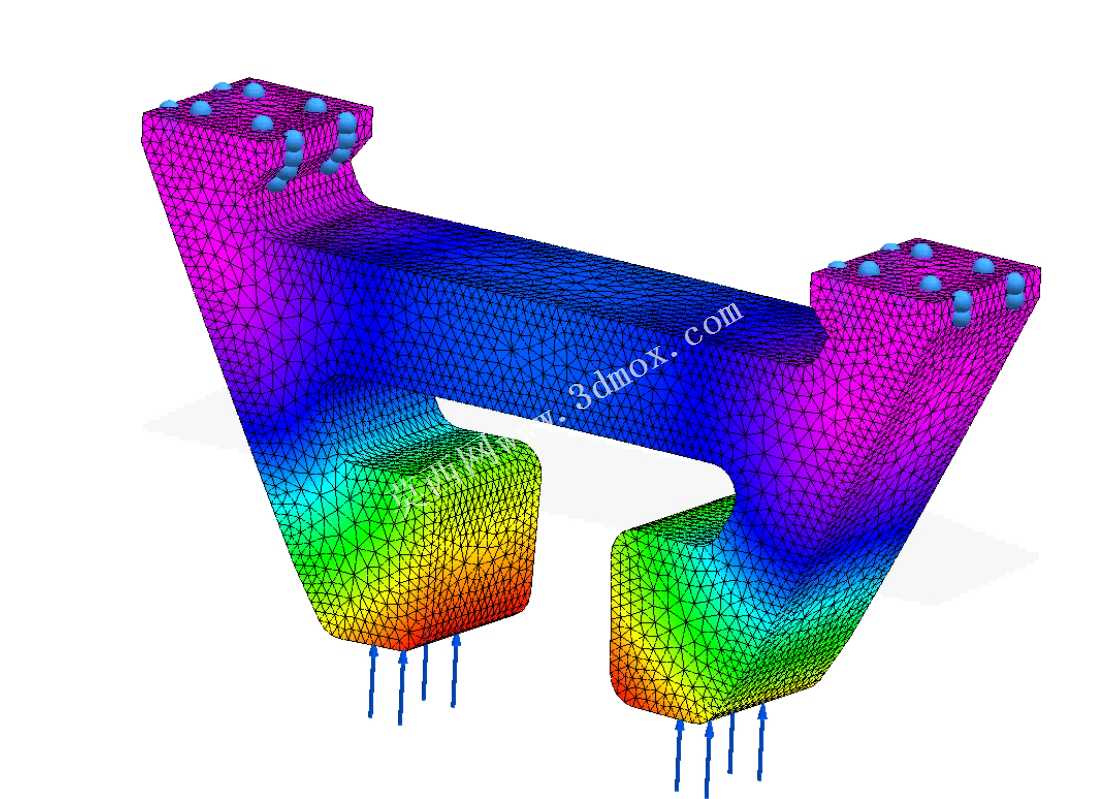

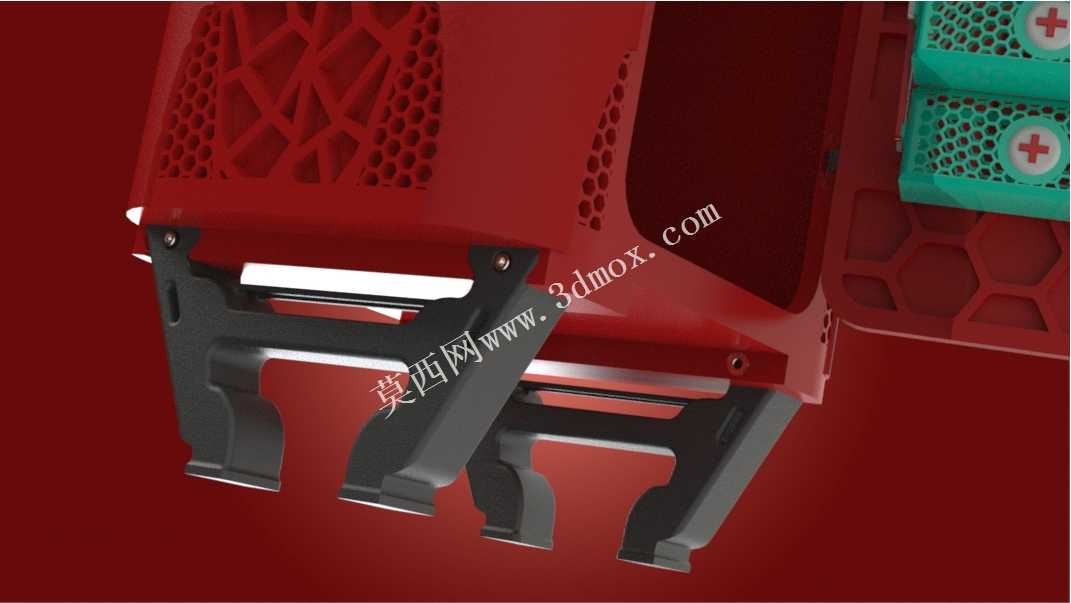

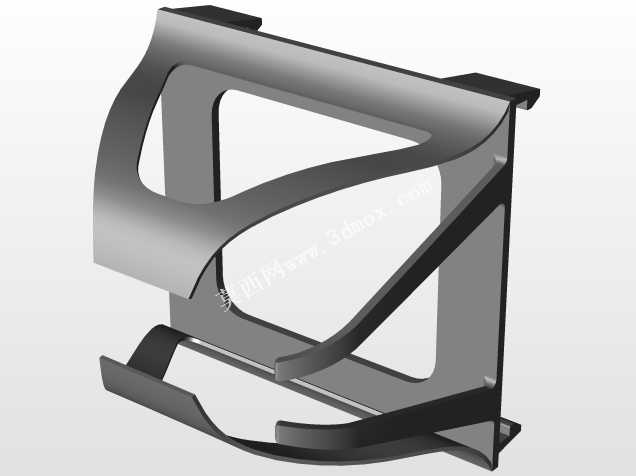

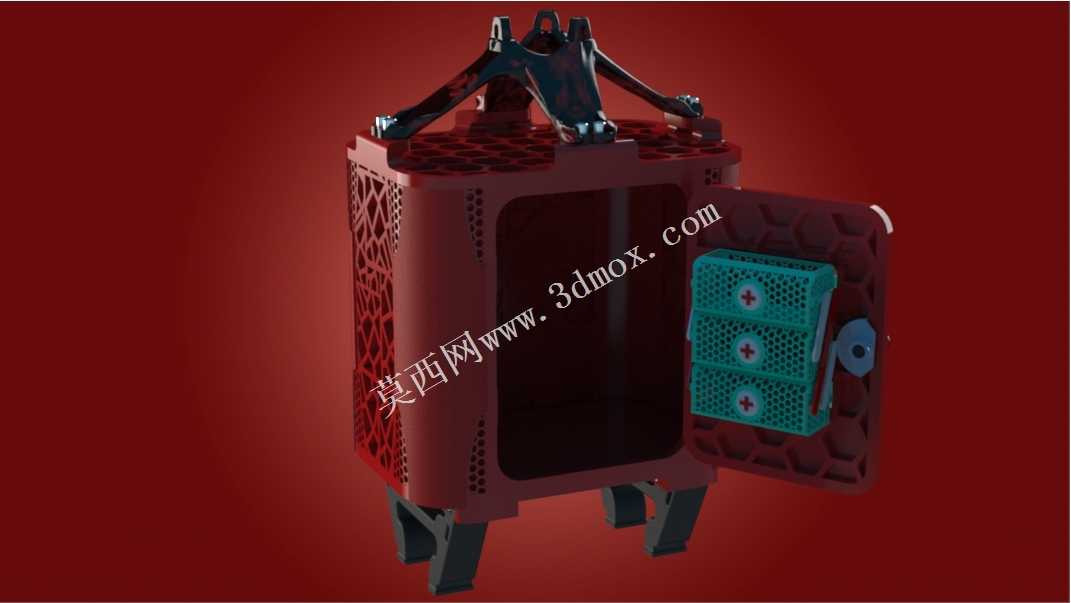

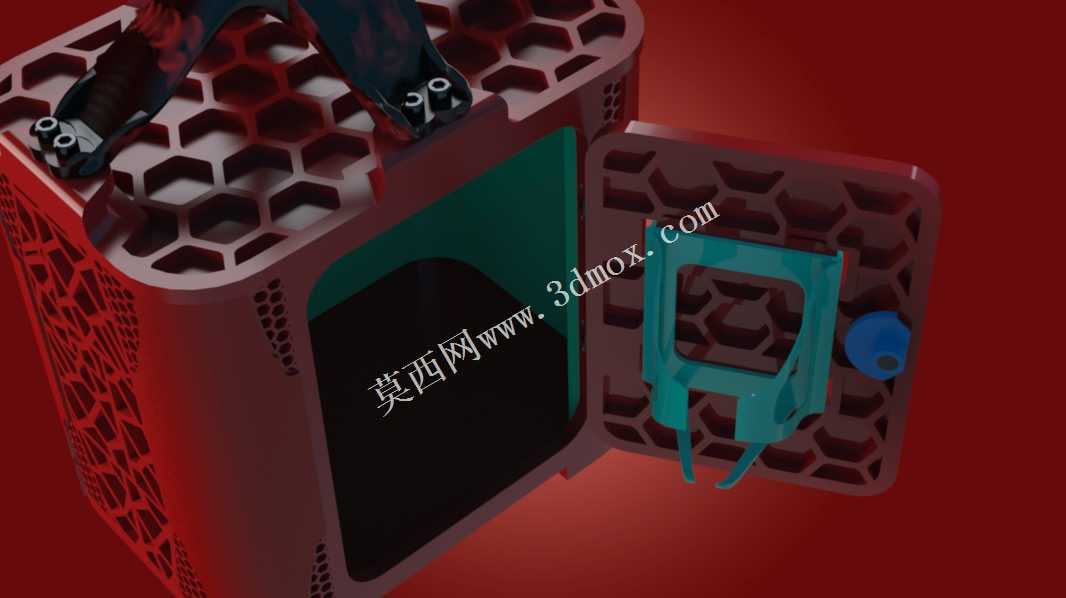

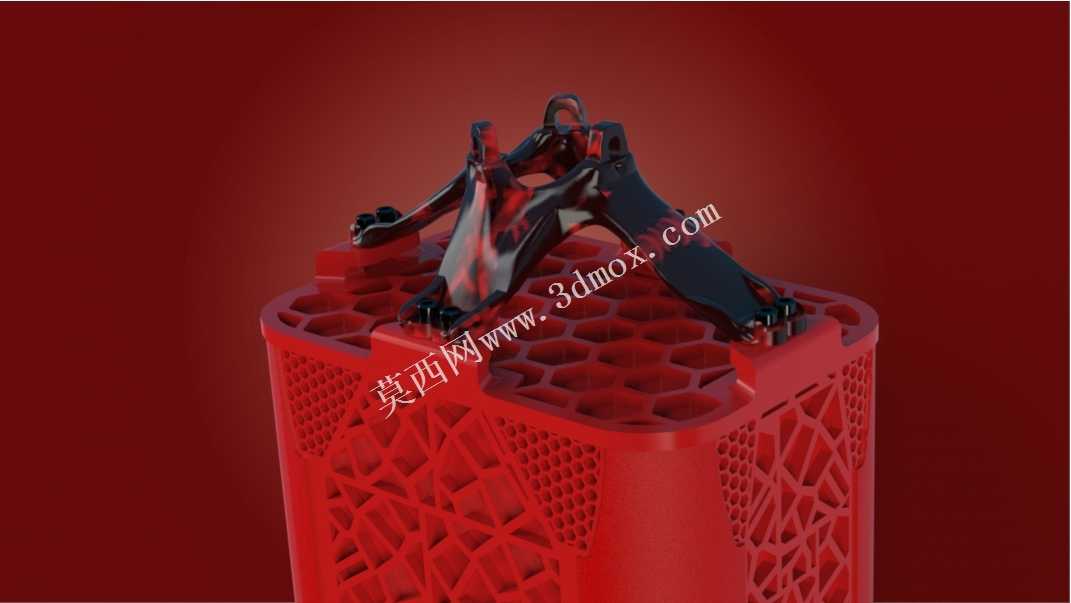

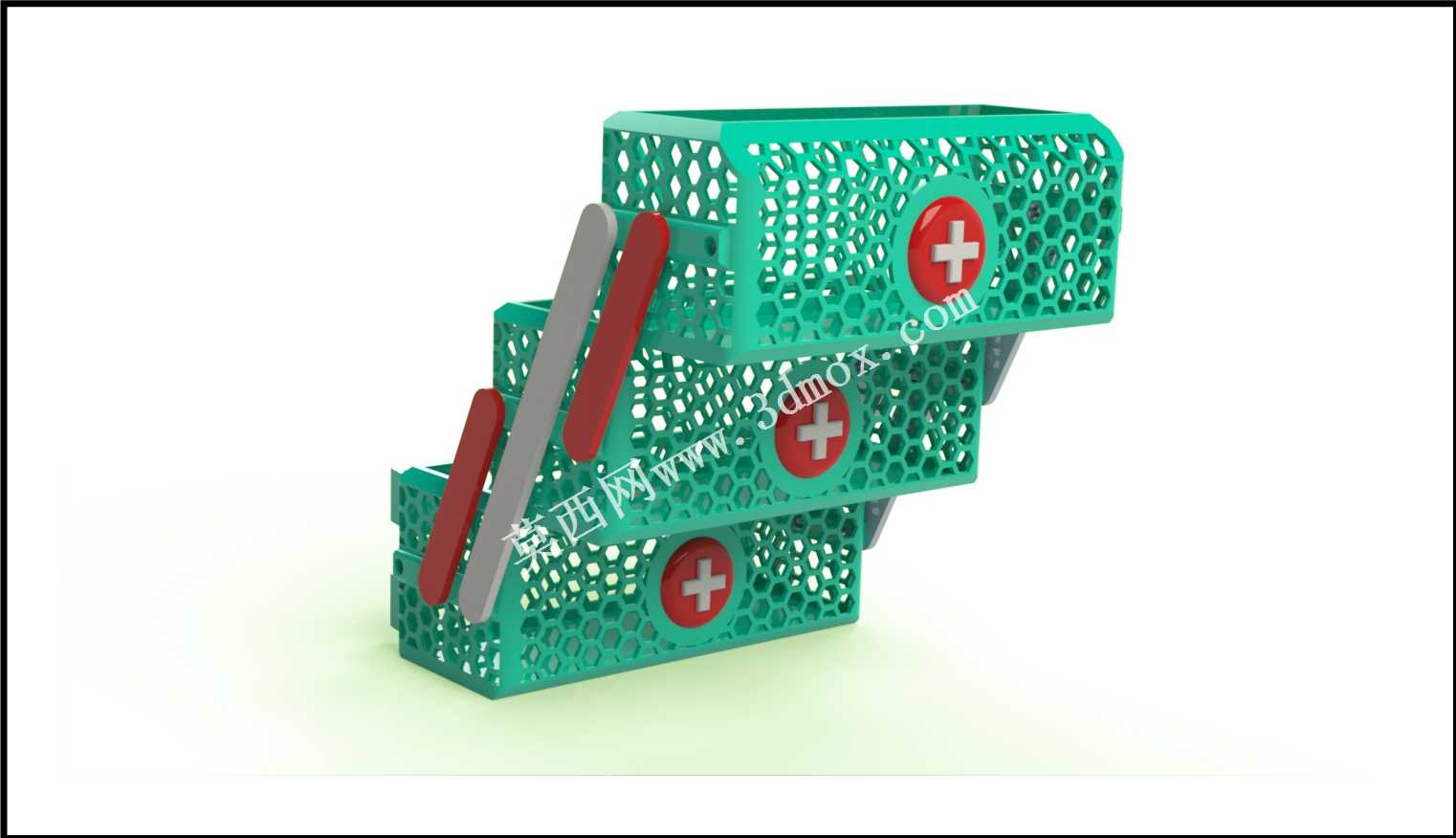

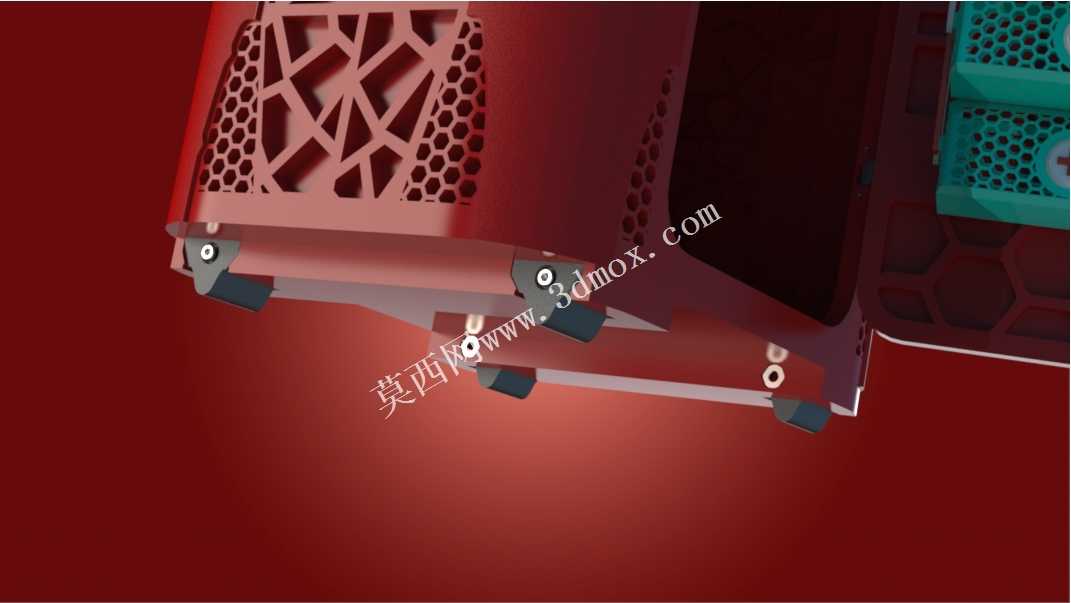

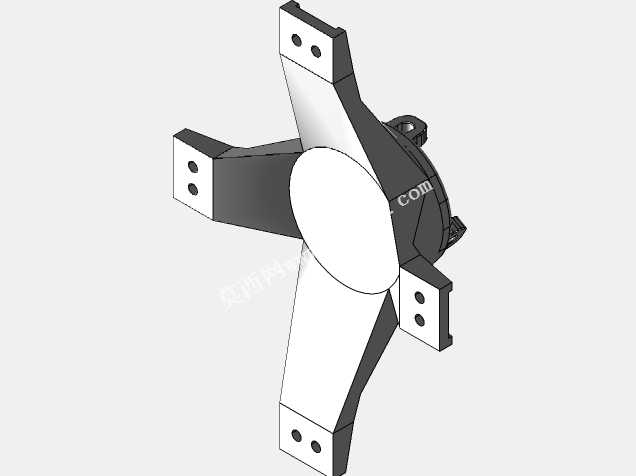

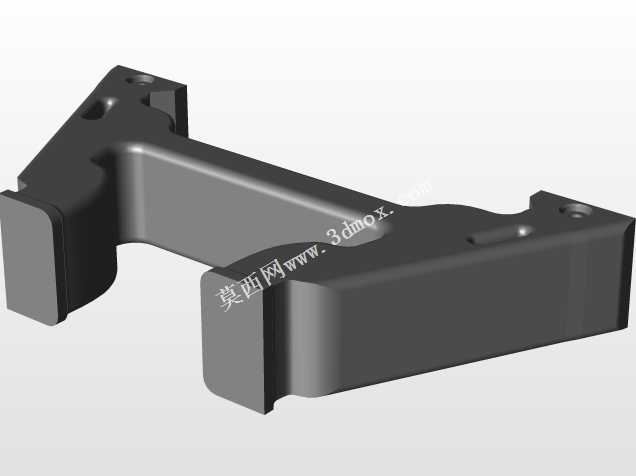

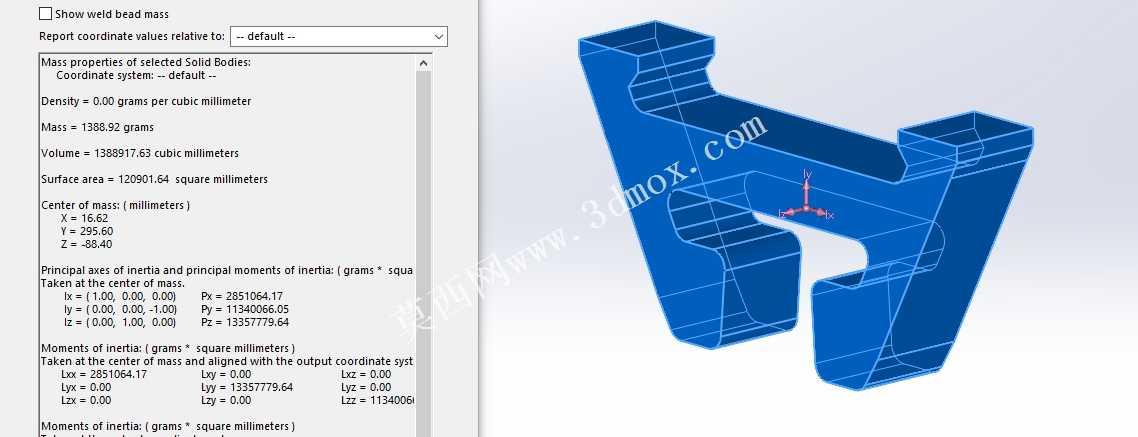

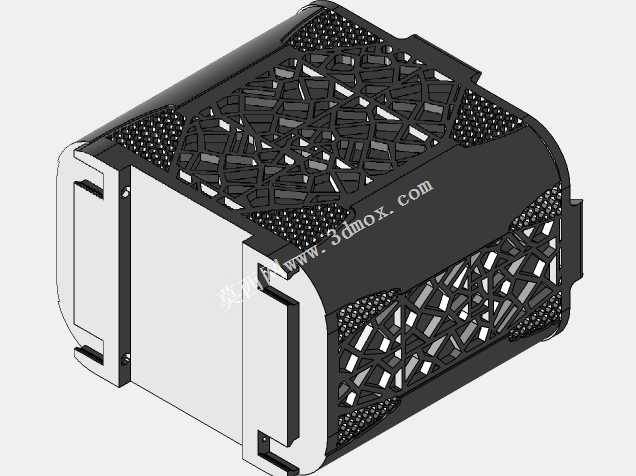

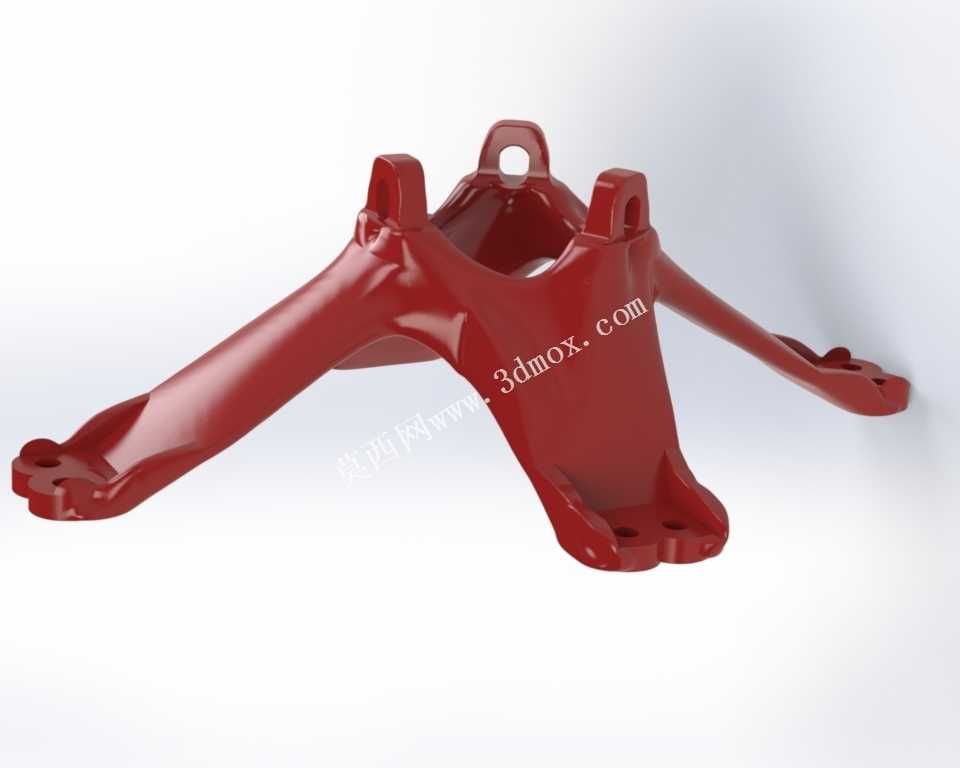

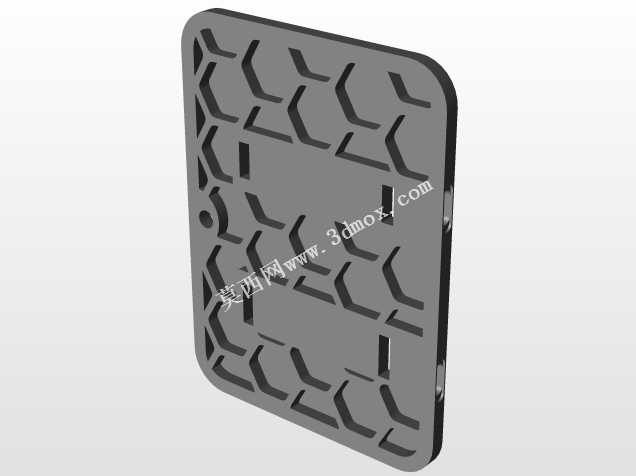

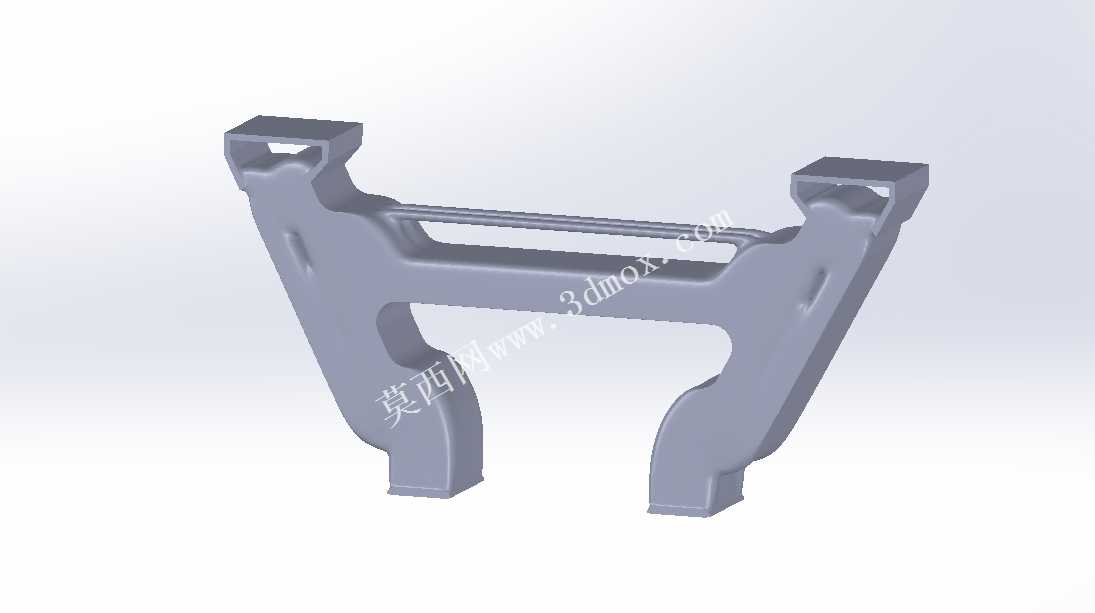

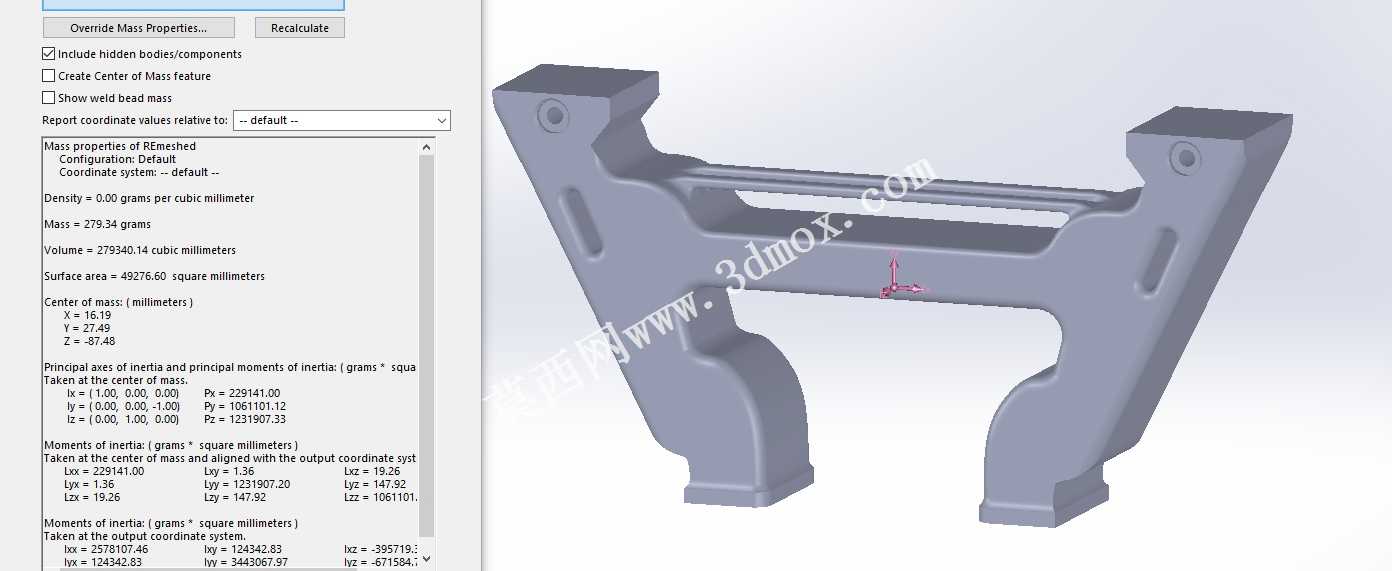

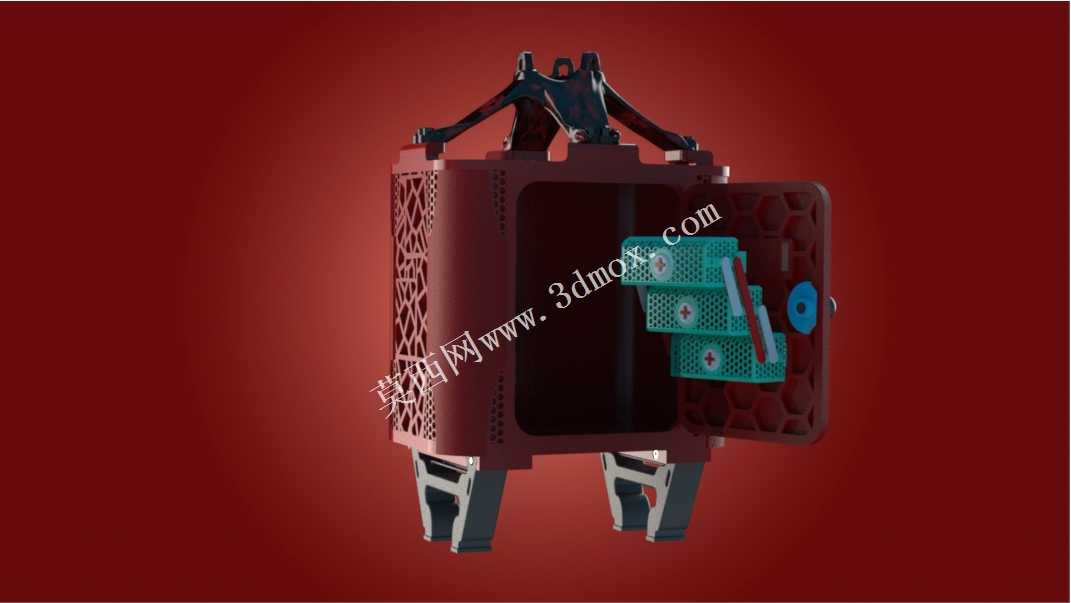

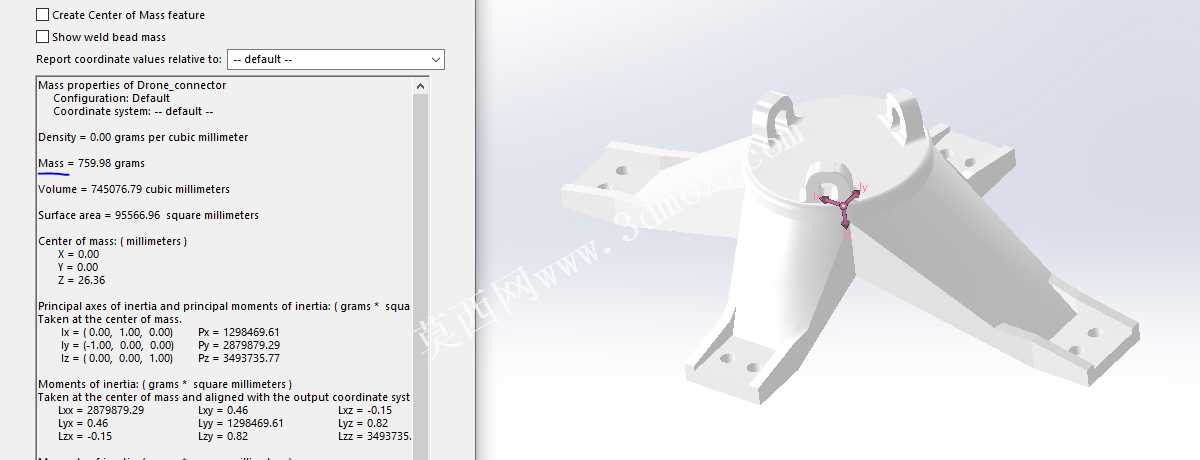

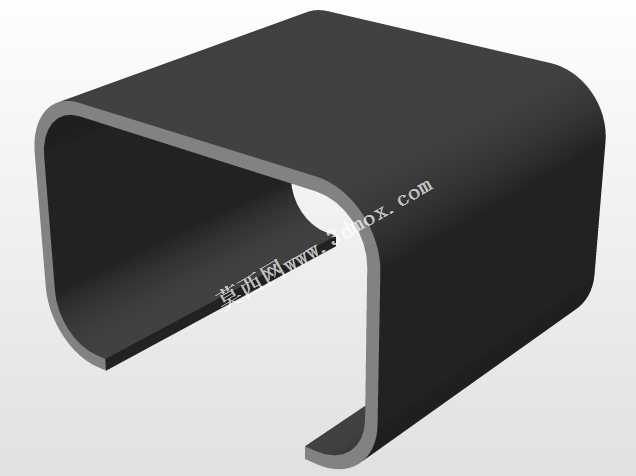

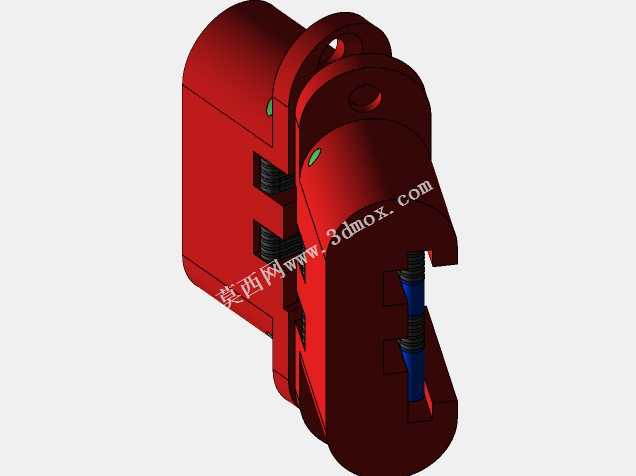

这套模块化挂载附件专为救灾场景下的多旋翼无人机设计，核心应用场景覆盖地震、洪涝、山地失联等灾害现场的应急物资投送、小批量急救物资精准投放作业，可适配不同载荷量级的行业级无人机平台，解决常规无人机救灾投送时载荷适配性差、落地冲击易损毁物资、不同任务需更换整机的痛点。设备实际用途为承载急救药品、通讯定位终端、小型破拆工具、应急饮用水等轻量化救灾物资，可在地面人员无法快速抵达的塌方区域、孤岛点位、陡坡受灾点完成精准空投，也可拓展搭载喊话模块、照明模块完成灾情巡查与受困人员引导作业。产品功能特性上采用全模块化拆分设计，共分为三类核心功能单元：第一类为无人机连接模块，可通过快拆结构适配不同型号无人机的底部挂载接口，无需对无人机本体做改装即可完成挂载固定，连接结构设置多重锁止与缓冲阻尼，避免飞行过程中挂载晃动影响无人机飞行姿态；第二类为支腿缓冲模块，支腿采用仿生吸能结构设计，可承受从六米左右高度坠落时的冲击载荷，避免挂载箱体落地时发生翻滚、磕碰，保护内部装载的易碎急救物资；第三类为载荷舱附件模块，可根据不同任务需求更换不同规格的内部分隔容器，既可以装载盒装药品、小型电子设备，也可以固定袋装饮用水、柔性救生器材，不同模块之间具备完全互换性，现场作业时无需工具即可快速更换模块完成任务切换。产品设计思路围绕快速制造与轻量化需求展开，整体结构无需复杂开模工艺，所有部件均可通过熔融沉积型3D打印完成制造，结构设计上融合Voronoi多孔结构与传统蜂窝填充模式，在保证结构刚度的前提下最大限度降低整体自重，经结构验证，壁厚10mm的蜂窝结构即可达到常规实心结构同等的抗冲击性能，同时整体重量降低六成以上，连接部位的应力分散设计可将挂载载荷均匀传递至无人机底部机架，避免局部应力集中造成无人机机架损伤，舱门采用磁吸加机械锁扣双重固定，飞行过程中不会意外开启，落地时受冲击可自动解锁方便受困人员快速取走物资。外形尺寸与安装边界上，挂载主体采用近似立方的舱体结构，整体外廓尺寸控制在320mm×280mm×400mm范围内，支腿展开后最大宽度为380mm，安装后距离无人机底部的高度为120mm，不会遮挡无人机下方的视觉避障传感器与航拍摄像头，满载状态下整体重量不超过2.8kg，适配最大起飞重量7kg以上的行业级多旋翼无人机，挂载接口预留标准M3安装孔位，可兼容市面上绝大多数行业无人机的通用挂载滑轨，无需额外定制转接件即可完成安装。
