托尔诺梅尼卧式普通车床结构设计

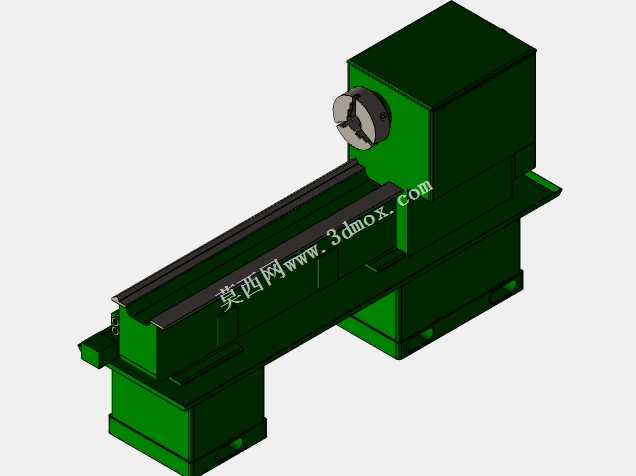

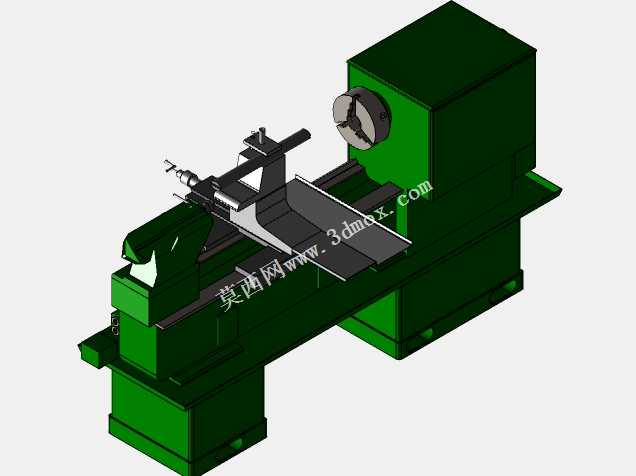

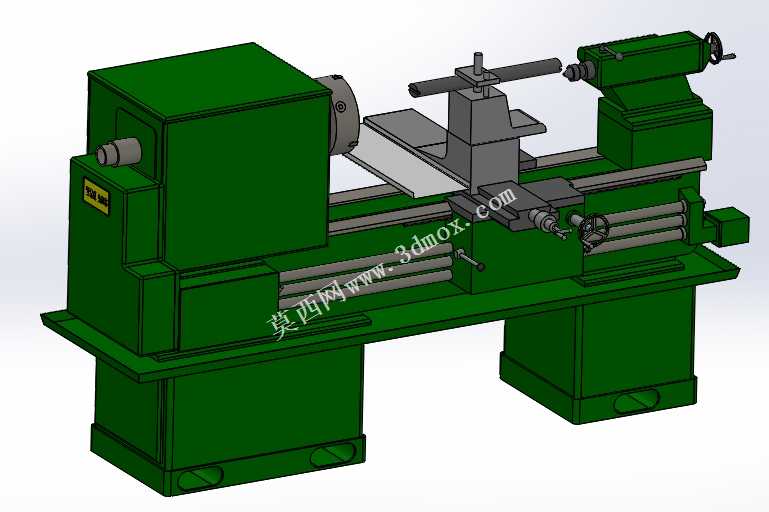

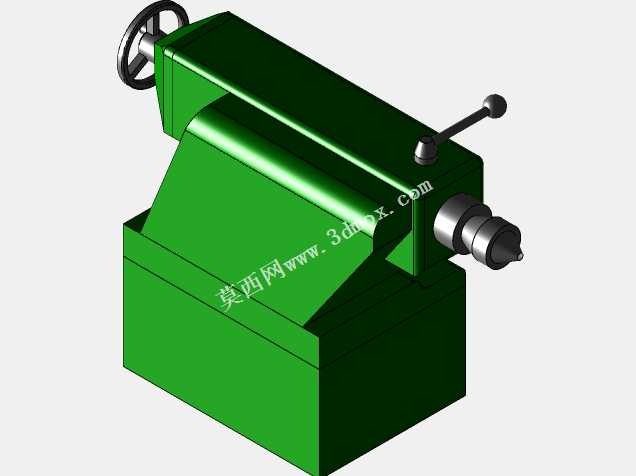

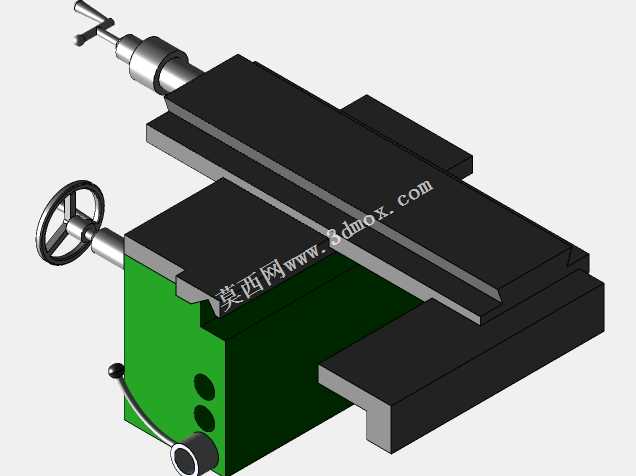

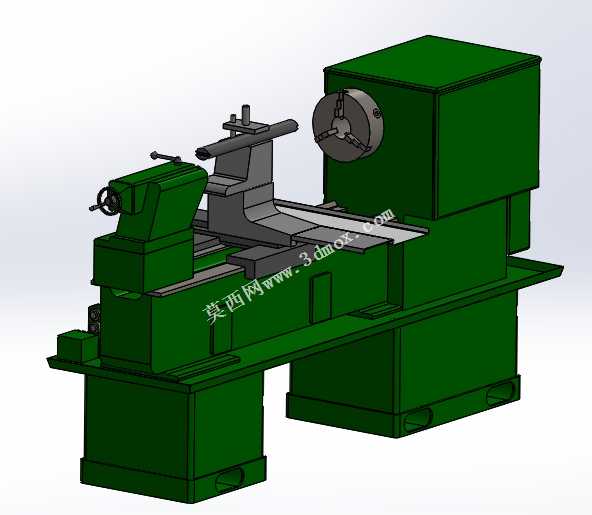

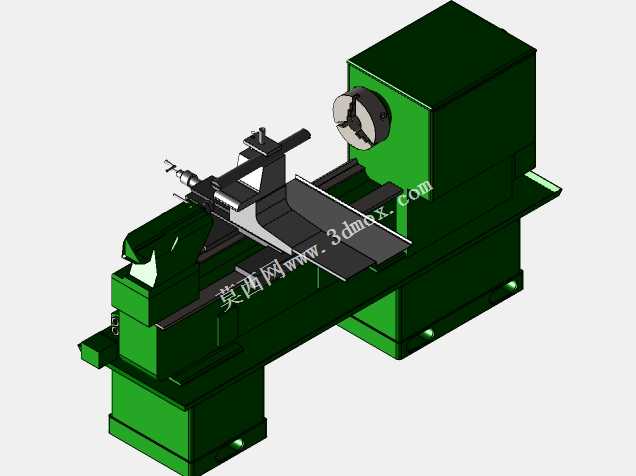

这款卧式车床是机械加工领域应用极为广泛的通用金属切削设备，可覆盖各类中小规格轴类、盘类、套类回转体零件的加工需求，在装备制造、五金加工、设备维修、职业实训等场景中都承担着核心加工职能，能够完成外圆车削、内孔镗削、端面切削、螺纹车削、锥面加工、成型面车削等多类工序，适配碳素钢、合金钢、铸铁、有色金属等多种常见加工材质，是生产车间、维修工段、实训场地不可或缺的基础加工设备。从整体设计思路来看，这款车床采用经典卧式平床身布局，床身作为整台设备的承载基准，采用高刚性箱型结构设计，底部设置多组加强筋与落地支撑脚，可有效抵消大切削量加工时产生的振动与形变，保障加工过程的稳定性与工件精度。主轴箱设置在床身左端，内部集成变速传动结构，可输出多档不同转速适配不同材质、不同工序的切削需求，前端配备三爪自定心卡盘用于工件装夹，可快速实现回转类零件的定心装夹，降低装夹调校的辅助时间。床身导轨采用经过精度调校的平-V组合导轨结构，为溜板箱、刀架、尾座的纵向移动提供高精度导向，导轨面的设计充分考虑了长期使用的耐磨需求，可在长期往复移动中保持导向精度稳定。溜板部分可实现纵向与横向的进给移动，上方安装的刀架可装夹多组不同用途的车刀，通过手动操作即可完成不同工序的刀具切换，无需反复拆装刀具，提升加工操作的便捷性。尾座设置在床身右端导轨上，可沿导轨纵向调整位置并锁紧，既可以安装顶尖支撑长轴类工件的自由端，避免长工件加工时出现挠曲变形，也可以安装钻头、铰刀等孔加工刀具完成内孔加工工序，拓展设备的加工适用范围。从安装边界来看，这款车床采用整体落地式安装结构，整机外形规整，安装时只需按照床身底部支撑脚的布局预留对应操作空间即可，无需额外搭建复杂的安装基础，设备左侧预留主轴传动的维护空间，前后两侧预留操作人员上下料、操作调校的操作位，右侧预留尾座移动的全行程空间，即可满足日常生产加工的场地需求。整体结构设计充分兼顾了刚性、操作便捷性与维护便利性，各操作部件的位置都按照人工操作的习惯进行布局，手轮、操作手柄的设置位置都在操作人员站立可及的范围内，可有效降低长时间操作的疲劳感，适配中小批量零件加工、设备维修配做零件、教学实训操作等多种使用场景的需求。
