车床用高精度回转式顶尖结构设计

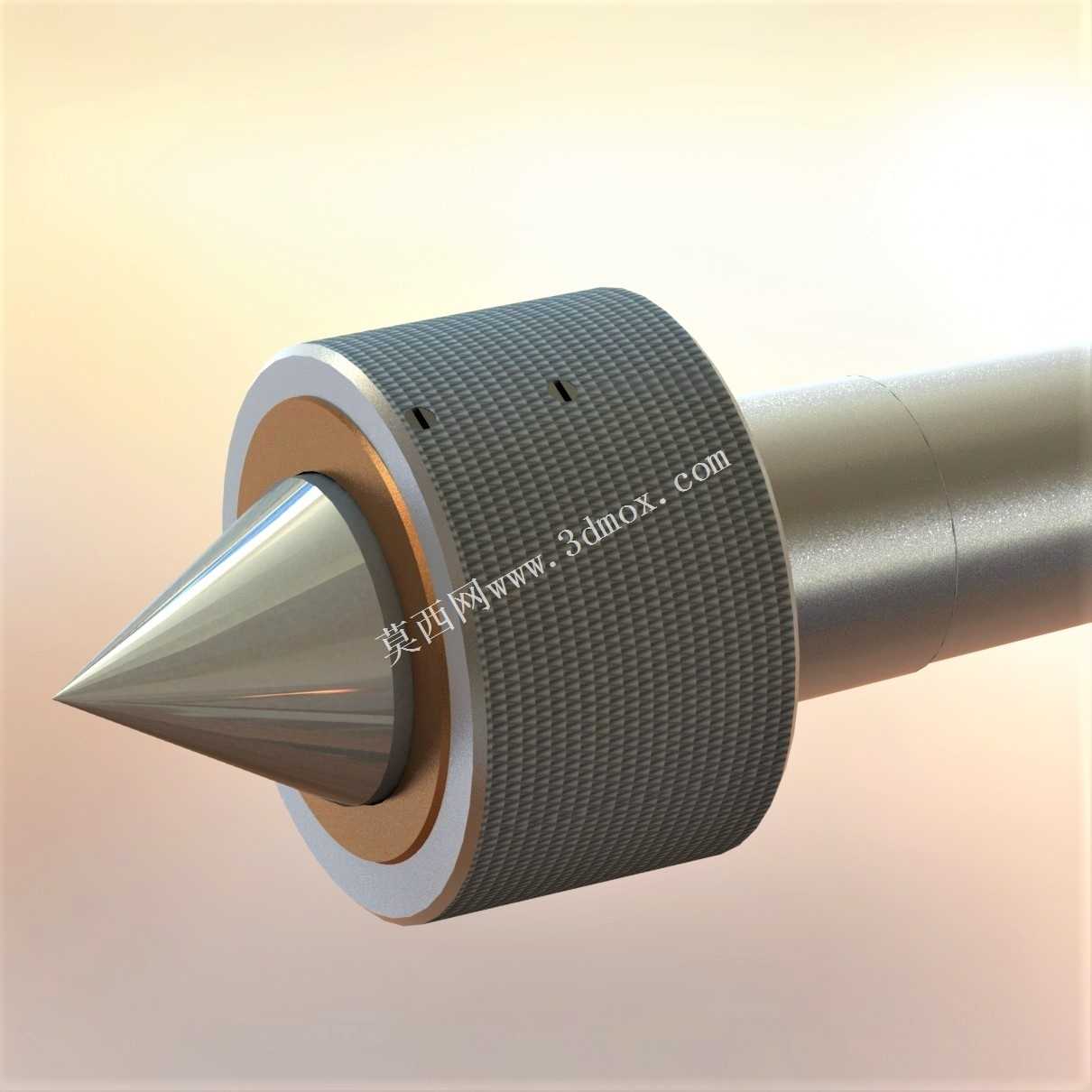

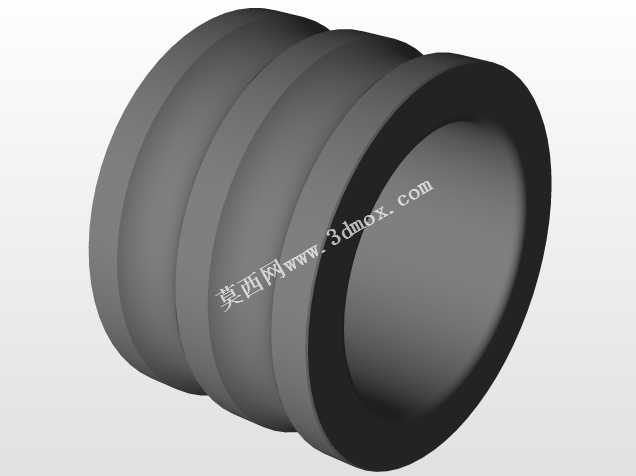

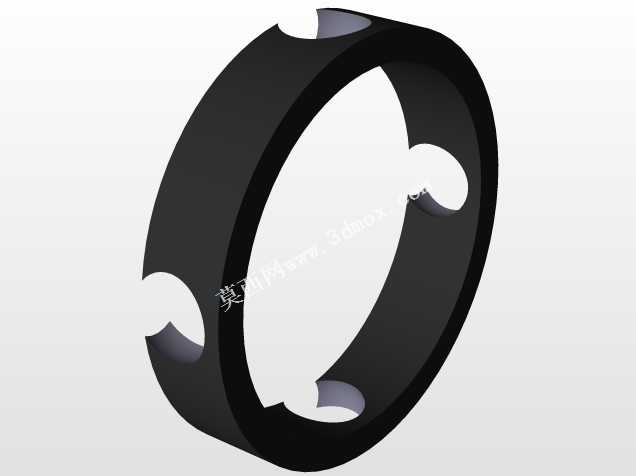

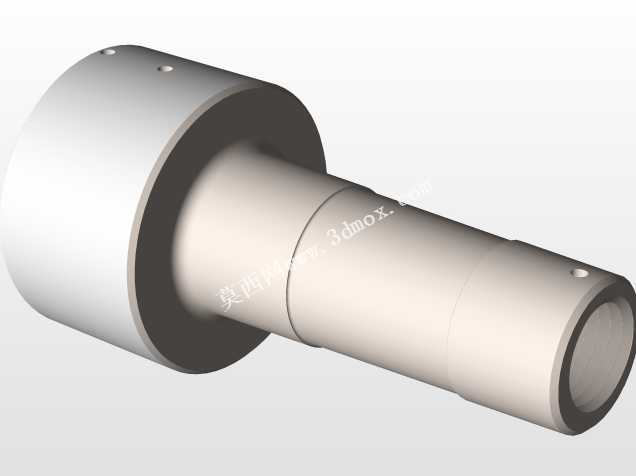

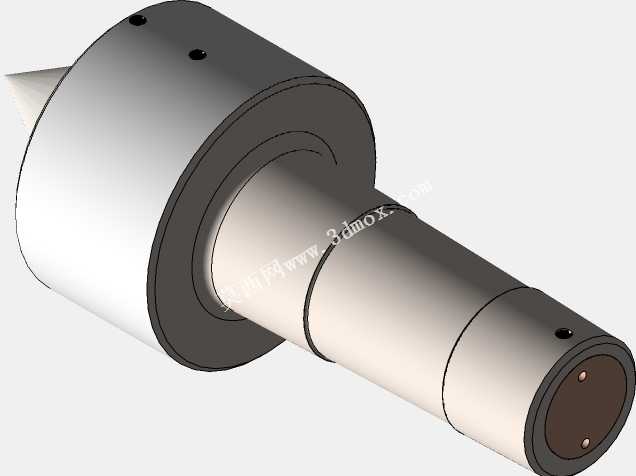

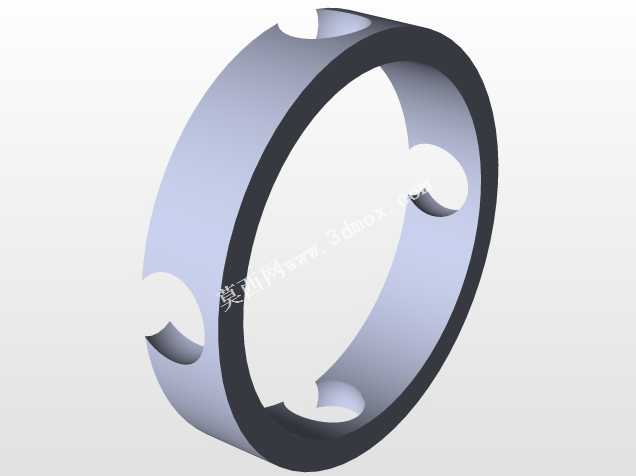

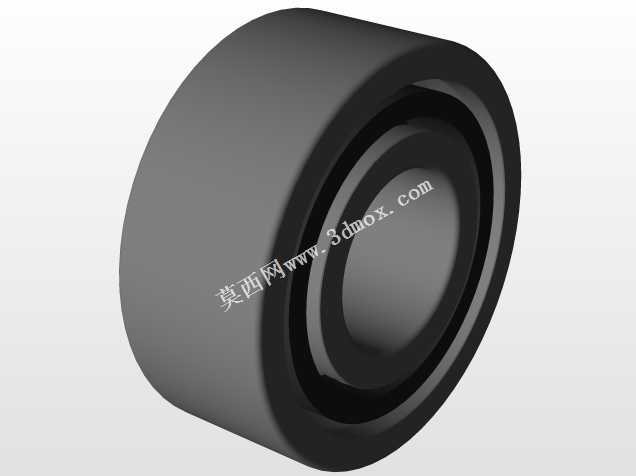

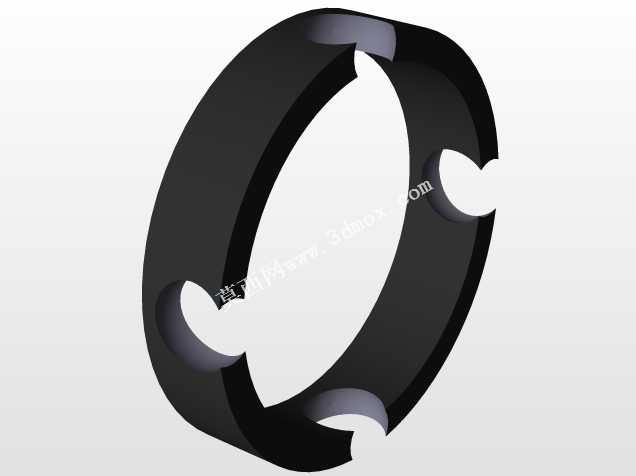

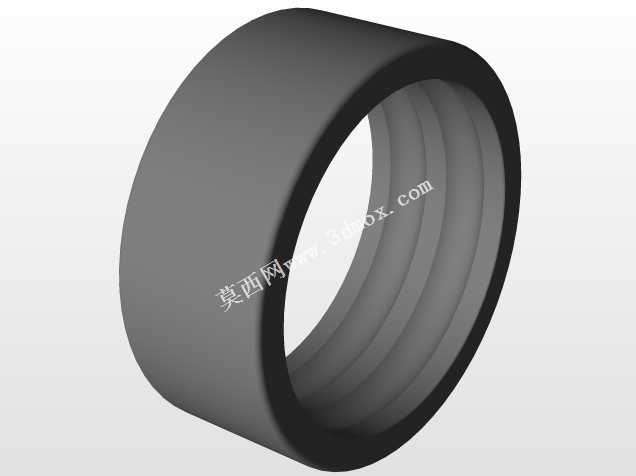

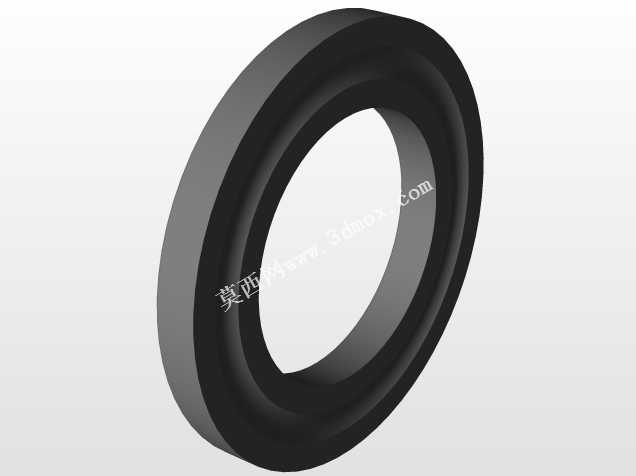

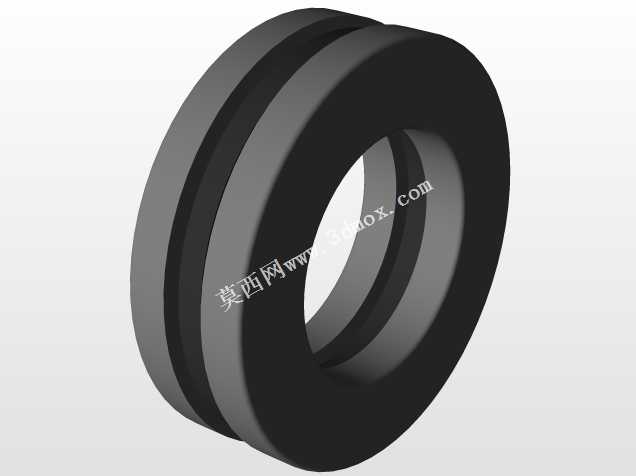

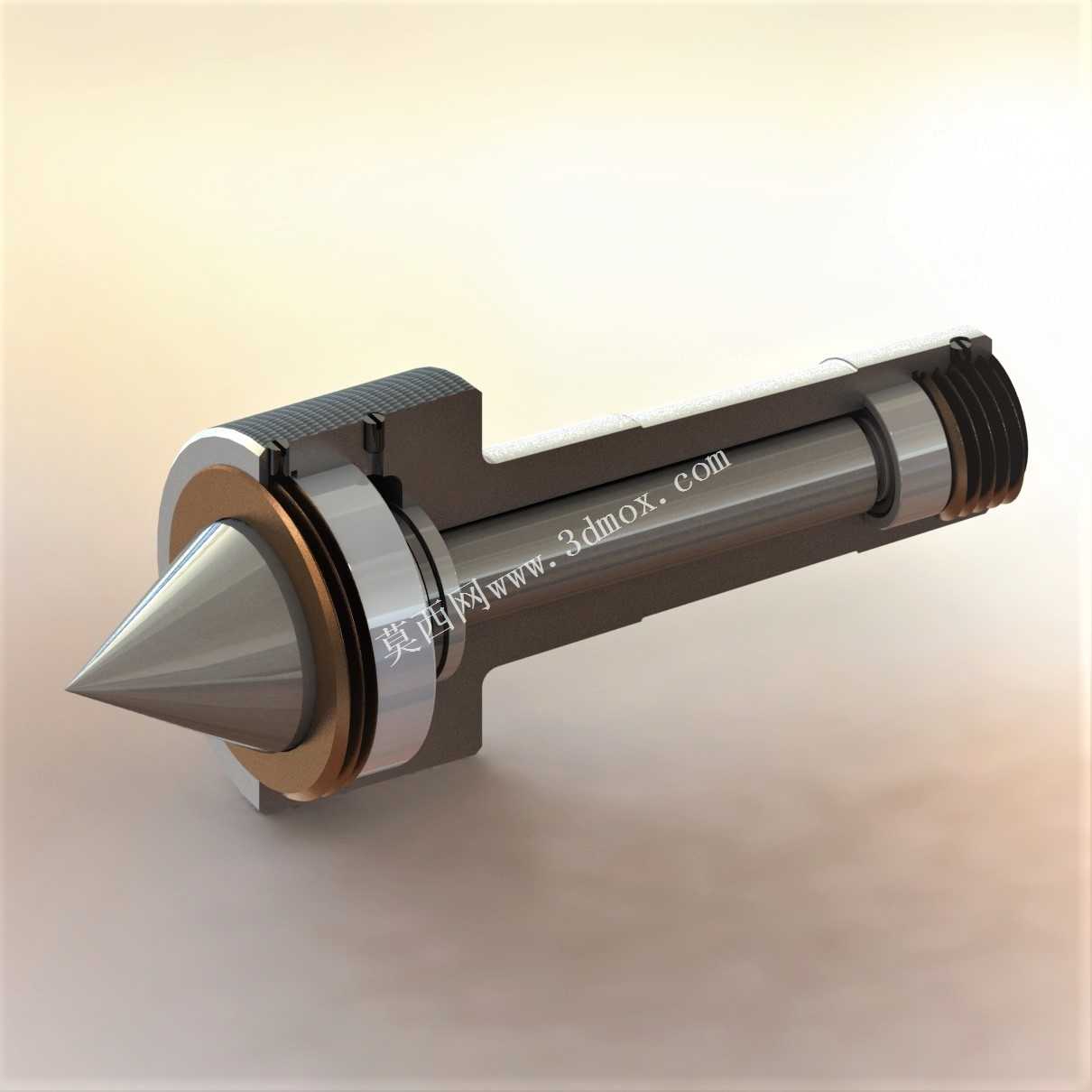

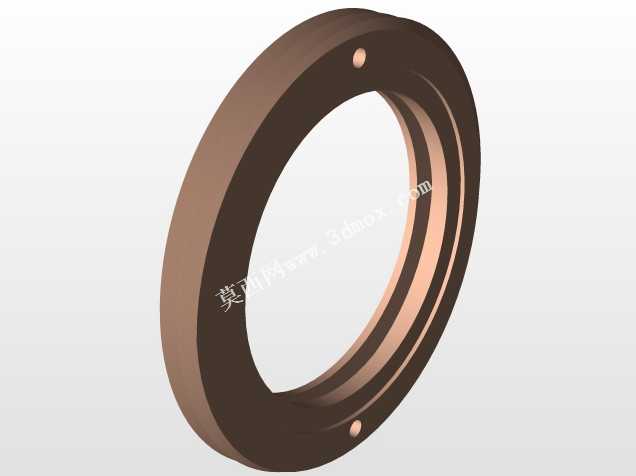

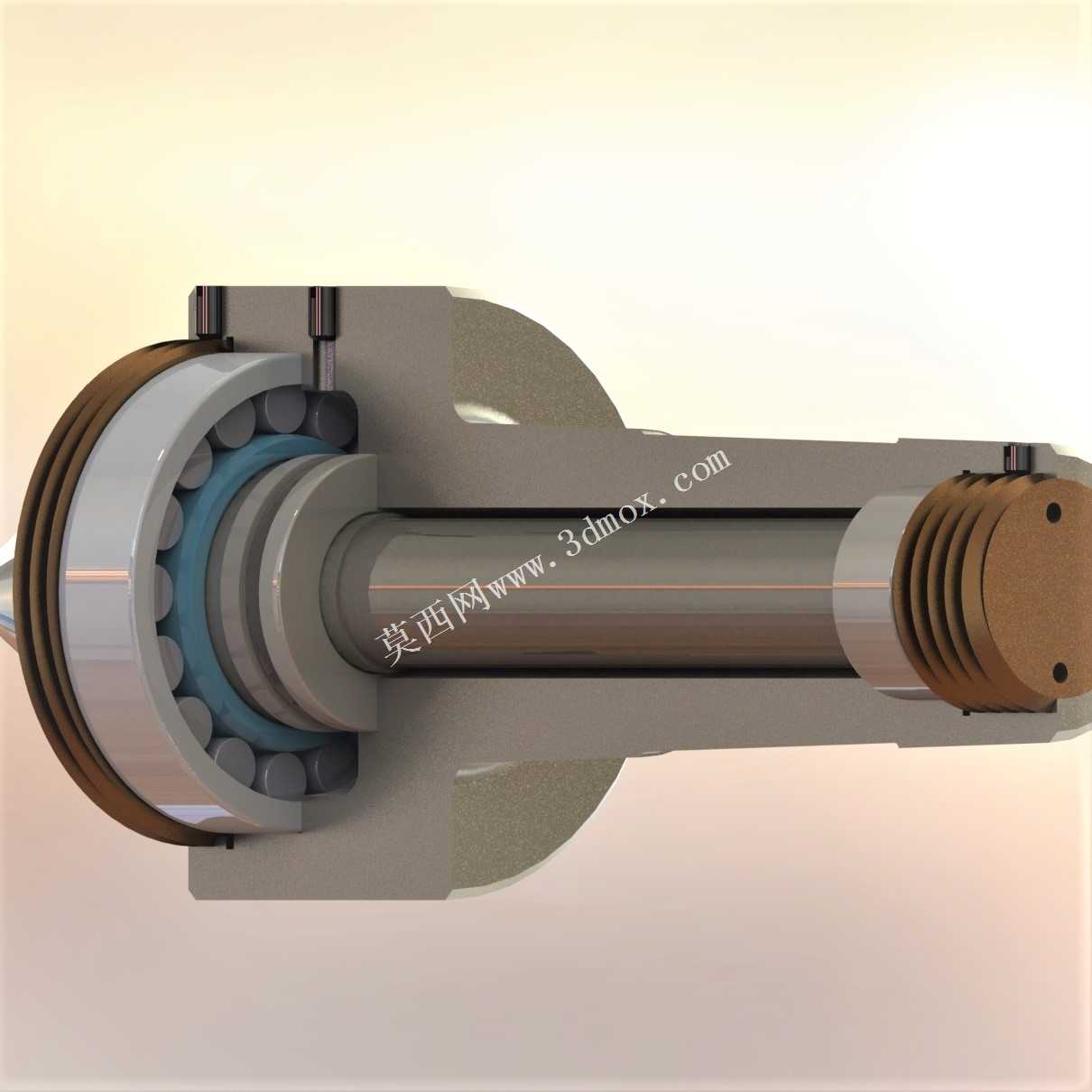

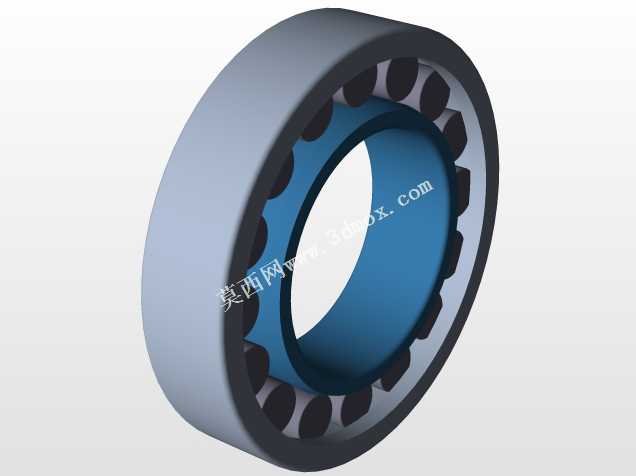

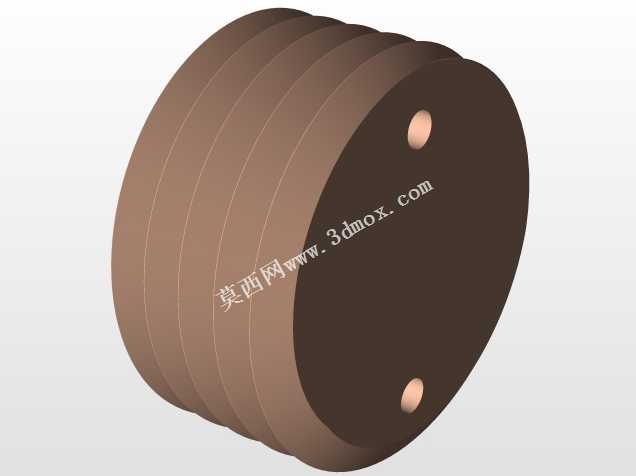

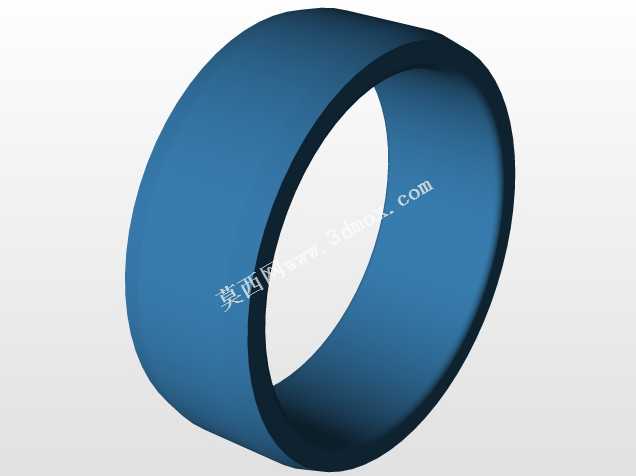

这款顶尖是车床加工场景中不可或缺的核心工装附件，主要用于轴类、盘类等回转工件的装夹定位，在普通卧式车床、数控车床的外圆车削、端面车削、螺纹加工、锥面加工等工序中承担工件轴向定位与支撑作用，可有效抵消工件加工过程中受到的径向切削力，避免长轴类工件因悬臂过长产生的让刀、振颤问题，大幅提升加工过程的稳定性与成品尺寸精度。从结构设计来看，这款顶尖采用了莫氏锥柄的安装接口，可直接适配车床尾座的标准锥孔，安装时无需额外转接结构，依靠锥面的自锁特性即可实现可靠固定，拆卸时仅需通过尾座套筒的顶出机构即可快速完成更换，适配不同加工场景的顶尖切换需求。前端的尖锥部分采用大钝角收敛的锥面设计，锥尖圆弧经过精细化处理，既可以保证与工件中心孔的接触面积足够，避免顶尖尖部应力集中造成工件中心孔损伤，又能保证定位的同轴度，减少工件装夹后的径向跳动误差。顶尖主体的轴身部分设计了多组密封结构与轴承安装位，内部采用高精度角接触轴承组合布局，可同时承受径向载荷与轴向载荷，在高转速切削工况下也能保持稳定的回转精度，避免轴承发热导致的精度漂移。外侧的锁紧调节环可根据加工需求调整顶尖的预紧力，适配不同重量、不同材质工件的装夹需求，前端的防尘密封结构可阻挡切削液、金属切屑进入轴承腔体，延长内部构件的使用寿命。整体外形遵循车床尾座的安装边界设计，最大外径不超过尾座套筒的通行尺寸，轴向长度适配常规车床尾座的行程范围，不会出现安装后与刀架、卡盘发生运动干涉的问题，在加工长径比超过10的细长轴工件时，可配合中心架使用，进一步提升工件的刚性，减少加工变形。顶尖的外露金属表面做了发黑防锈处理，在车间多切削液、多油污的环境中可长期保持表面状态，不会轻易锈蚀影响拆装精度。
