带支架支撑结构的鼓风式风洞实验装置

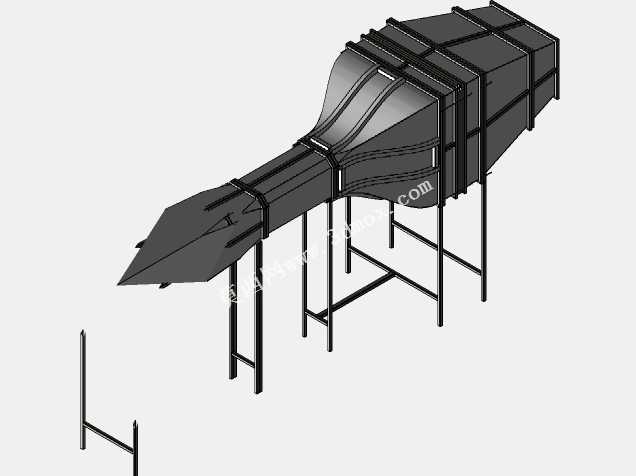

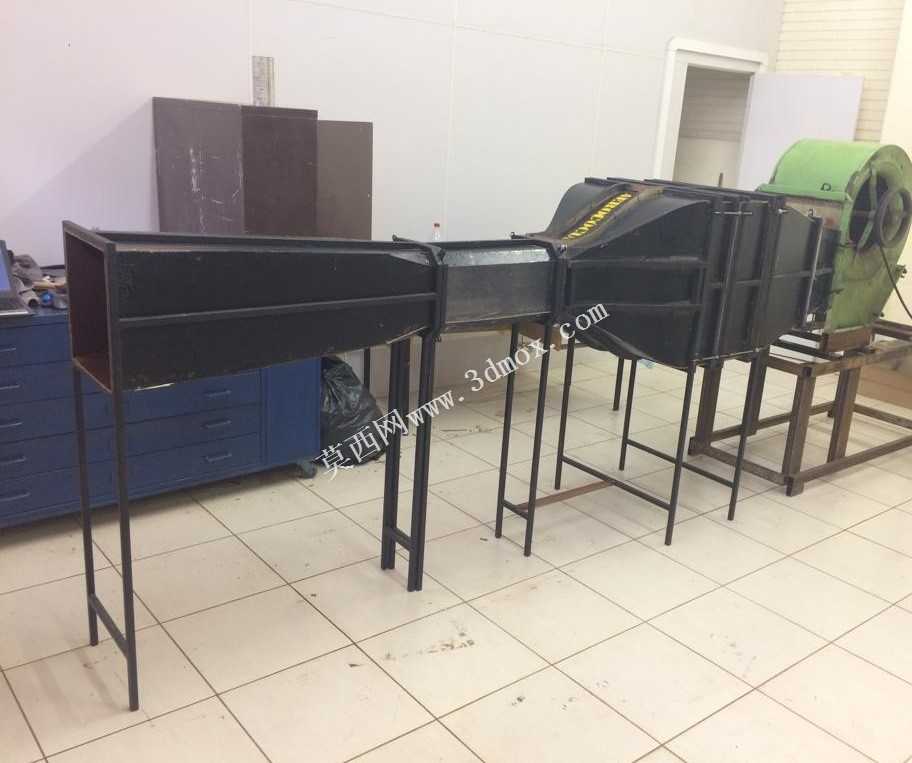

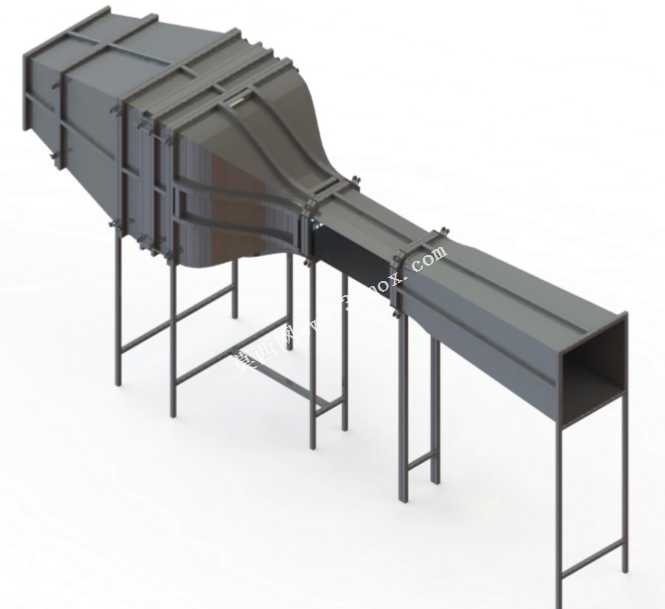

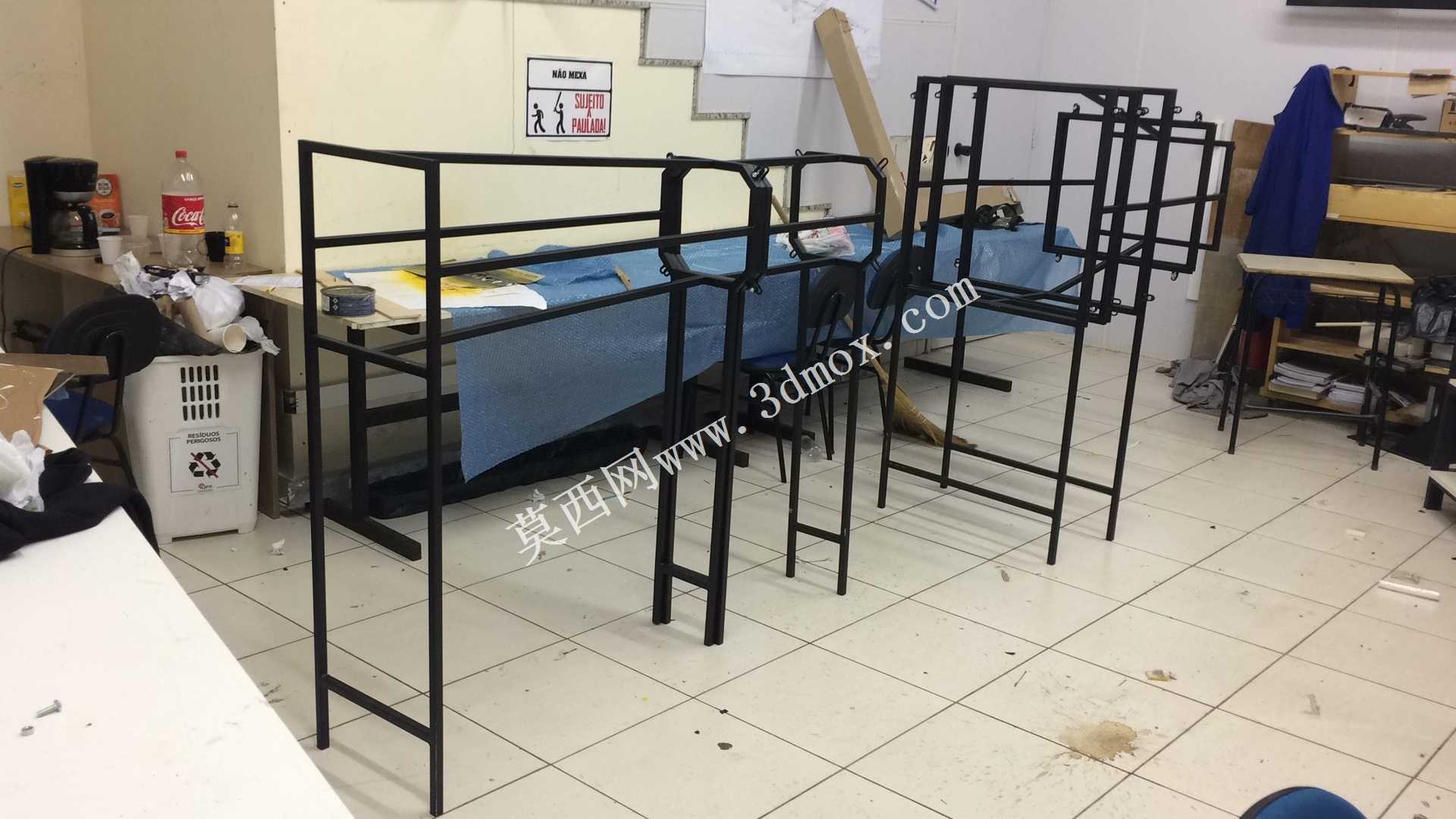

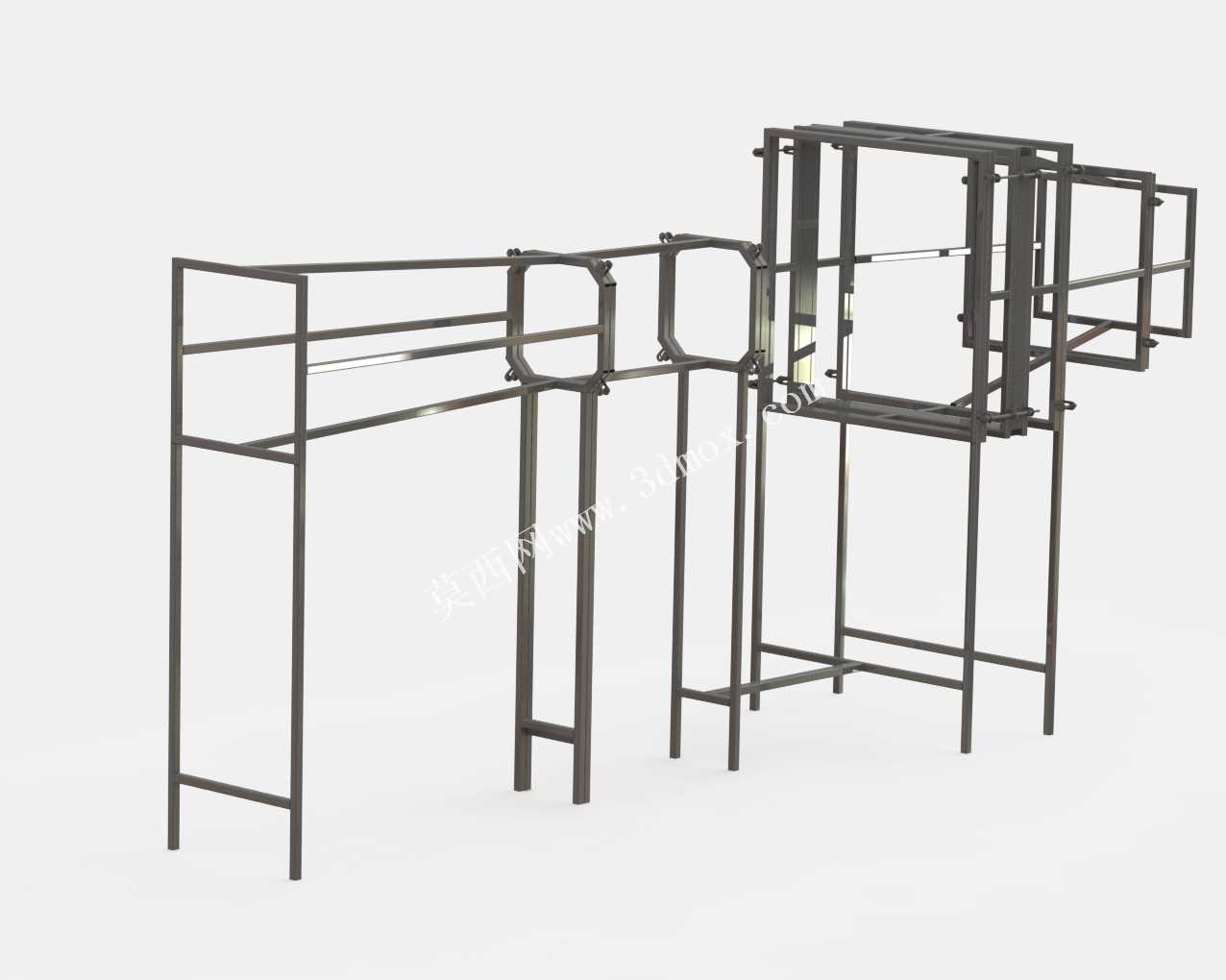

该风洞装置主要面向流体力学实验、通风设备性能校验、小型气动特性测试场景使用，可在高校实验室、小型风机研发测试车间、工业通风系统校验工位完成对应测试工作，能够为风机性能标定、风道流场优化、小型构件气动阻力测试提供稳定可控的气流环境，是开展低速空气动力学相关实验与测试的核心硬件载体。装置整体采用分段式结构设计，从进气端到测试端依次设置稳流段、收缩段、平直测试段三个核心功能区段，其中稳流段采用大容积方箱结构，内部预留整流构件安装空间，可对进入风洞的气流进行匀流整理，消除进气端的气流紊流与涡流，保证进入后续区段的气流均匀稳定；收缩段采用平滑过渡的变径曲面结构，通过流畅的型面变化将稳流段输出的低速气流平稳加速，避免截面突变带来的气流分离与压力损失，保证气流加速过程的平顺性；平直测试段为等截面方型通道，内壁面做平整化处理，可在该段内部布置测试传感器、待测试构件，完成各类流场参数采集与试件性能测试。装置配套的支撑机架采用方管焊接式结构，根据不同区段的重量分布设置对应数量的支撑腿，每个支撑腿底部预留安装固定孔位，可直接通过膨胀螺栓与实验室地面或测试平台台面固定，抵消风机运行时产生的振动，保证整体结构的运行稳定性。在安装边界层面，装置整体沿气流方向呈长条形排布，安装时需在进气端预留足够的进气空间，避免周边遮挡物影响进气效率，在测试段侧面预留操作与观测空间，方便测试人员调整试件位置、读取测试数据，在出气端预留气流扩散空间，避免出气受阻影响风洞内部流场稳定性。结构设计上充分考虑了加工与装配的便利性，各分段之间采用法兰连接结构，拼接时可通过法兰面的定位结构保证各段同轴度，降低现场装配的调试难度，同时分段式结构也方便后期对内部整流构件、测试组件进行更换与维护，适配不同测试场景下的功能调整需求。
