GS14卡普林夹紧式联轴器结构设计

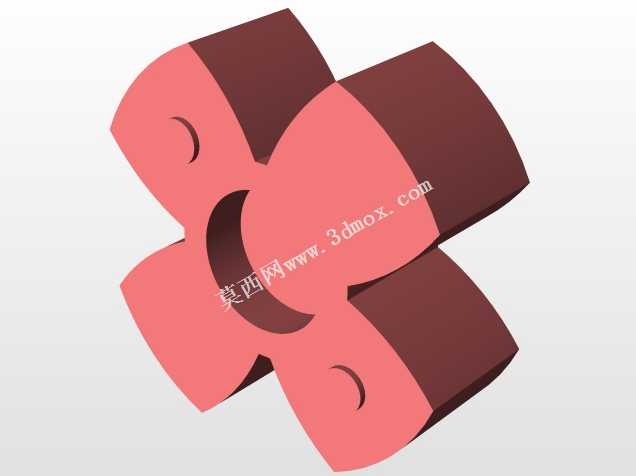

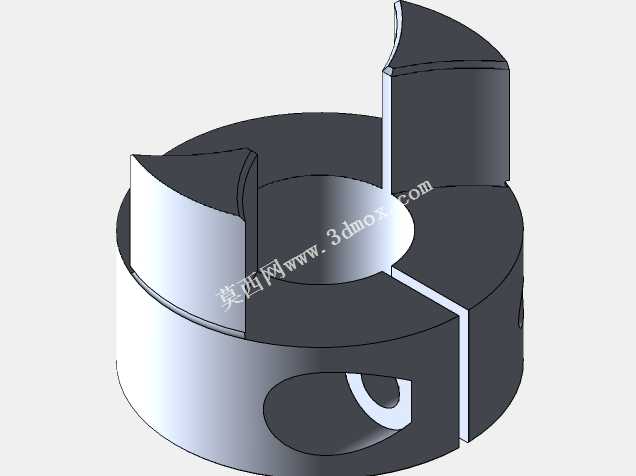

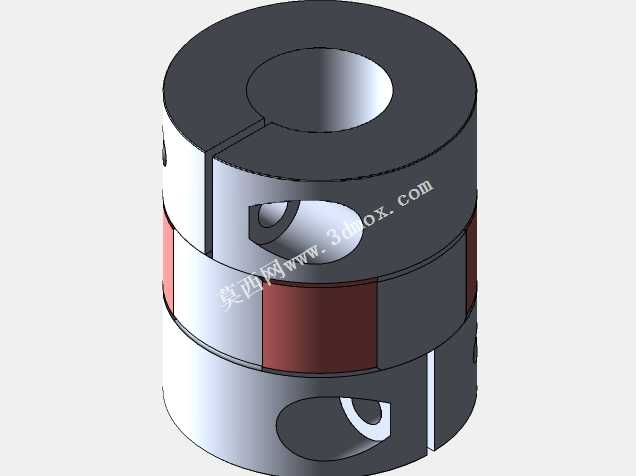

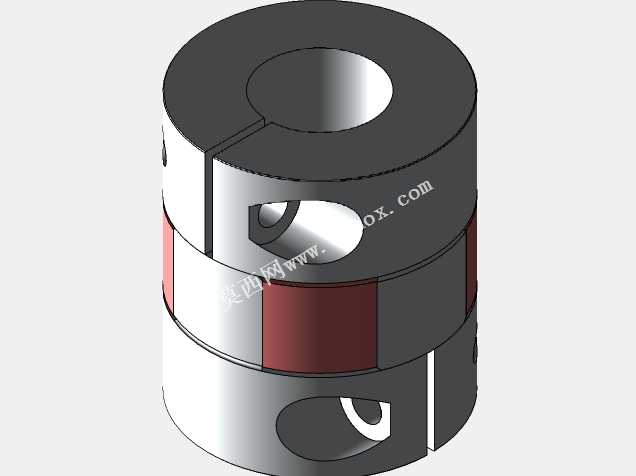

这款GS14规格的卡普林联轴器，是面向中小扭矩精密传动场景开发的轴连接部件，常见于伺服传动系统、小型自动化输送单元、精密检测设备、轻工包装机械的动力传输链路中，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴之间存在的微小径向偏移、角向偏差与轴向窜动，避免轴系因安装对中误差或运行负载变形产生额外的附加应力，保护后端连接的电机、编码器、精密执行元件不受偏载损伤。从结构设计来看，该联轴器采用分体夹紧式的锁紧结构，主体为三段式圆柱构型，上下两端的夹紧环各开设一道贯通的收缩缝，搭配径向锁紧孔，安装时无需加热或额外工装，仅通过拧紧锁紧螺钉即可让夹紧环产生均匀的收缩形变，牢牢抱紧对接的轴头，相比传统键连接方式，这种夹紧结构不会对轴表面造成键槽压伤，装拆调整更加便捷，也能消除键连接带来的传动背隙，提升传动精度。中间段设置的弹性缓冲隔层，是卡普林联轴器的核心功能结构，采用高阻尼弹性材质嵌合在金属主体之间，既可以过滤传动过程中产生的振动冲击，吸收负载突变带来的扭矩波动，也能在设备急停、正反转切换时起到缓冲作用，降低传动链的冲击噪音。在安装边界与尺寸适配方面，该联轴器整体为同轴圆柱构型，轴向总长度适配小安装空间的紧凑传动布局，两端的轴孔可适配常规直径的伺服电机输出轴、滚珠丝杠输入端轴头，外圆无突出的锁紧结构，安装时不需要预留过大的径向避让空间，可直接嵌入设备的传动腔内部。设计过程中重点优化了夹紧力的均匀分布，通过有限元仿真调整收缩缝的宽度与锁紧孔的位置，确保夹紧时轴孔的圆度变形量控制在极小范围内，避免抱紧后轴出现偏心导致的传动跳动，同时中间弹性段的扭转刚度经过匹配调校，既保证足够的扭矩传递能力，不会在额定负载下出现扭转形变过大的问题，也保留了合适的挠性补偿能力，适配多数精密传动场景的对中误差补偿需求。在实际应用中，这类联轴器尤其适合对传动精度、运行平稳性有要求的场合，比如3C电子组装设备的送料轴传动、小型检测仪器的旋转平台驱动、包装设备的计量辊传动等，能够在长期连续运行中保持稳定的传动性能，减少轴系部件的磨损，降低设备的维护频次。
