塔塔鲁加五吨级传感配套组件结构

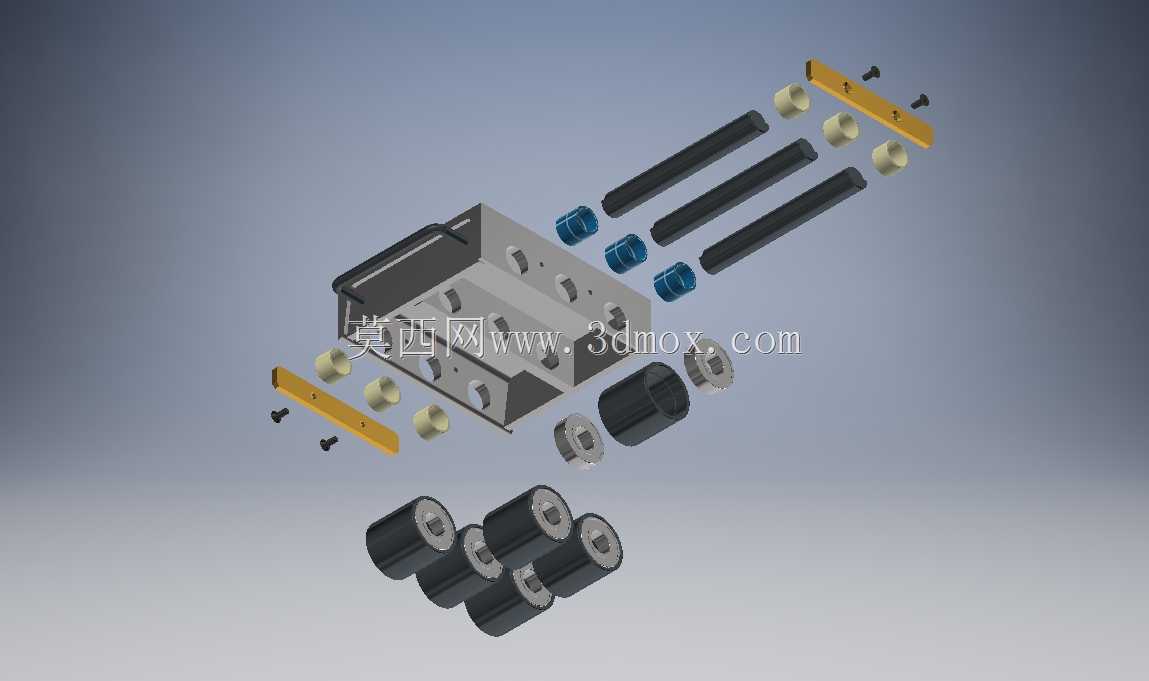

　　这套五吨级配套传感组件的结构设计，最先要锚定的是重载工况下的安装适配边界，从拆解的爆炸视图能看到，整套组件包含了承载基座、多组导向柱体、连接紧固件、传感端适配接头以及密封端盖几大核心部分，所有零件的配合公差都围绕工业现场的长期稳定运行做了匹配。在冶金车间的重载物料转运工位、港口起重设备的载荷监测点位、大型工程机械的受力反馈环节，这类组件承担着载荷信号采集与结构承载的双重作用，设计时没有采用一体化的封闭壳体，反而做了模块化的拆分结构，就是为了适配不同现场的安装空间——很多工业现场的传感安装位是后期技改加装的，预留的操作空间非常有限，模块化拆分后，单个零件的最大外轮廓尺寸控制在常规扳手的操作范围内，不需要额外定制专用工装就能完成现场装配，哪怕是后期维护更换易损件，也不用整体拆解周边的设备结构。

　　从结构细节来看，承载基座采用了带多组安装孔的块状结构，孔位的排布同时兼顾了螺栓穿装的强度要求和传感元件的走线空间，基座上的三个蓝色密封接头是专门为线缆防护设计的，现场布线时可以根据走线方向选择不同的接头位，避免线缆过度弯折导致的信号传输故障，同时接头处的密封结构能阻挡车间内的金属粉尘、切削液喷淋进入组件内部，适配多粉尘、有少量液体飞溅的工业场景。配套的多根黑色导向柱体做了等长的公差控制，柱体表面的粗糙度要求控制在适合滑动配合的区间，既保证组件装配时的导向顺滑度，又能在长期承受径向偏载的时候不会出现卡滞，柱体两端的金色衬套采用了耐磨材质，直接压装在基座和端盖的对应孔位里，不需要额外添加润滑脂就能满足长期往复微动的耐磨需求，这一点对于很少做日常维护的户外安装点位来说非常实用，能大幅降低后期的运维频次。

　　组件两端的黄色固定板是专门做的安装基准面，板上的定位孔和周边设备的安装螺孔做了尺寸匹配，安装时只需要将固定板贴紧设备的预装基准面，穿入固定螺栓就能完成初步定位，不需要反复调整组件的同轴度，固定板上的小型黑色紧固件做了防松设计，哪怕设备运行时存在持续的振动，也不会出现紧固件松脱导致的组件移位。端侧的黑色密封端盖和金属传感接头做了螺纹配合，接头的外露尺寸预留了标准传感探头的安装长度，不管是选配压阻式还是应变式的传感探头，都能直接拧入接头完成装配，不需要额外加工转接件。

　　设计过程中特意将所有的外露棱角做了倒钝处理，一方面是避免现场安装时划伤操作人员，另一方面也能减少应力集中点，让组件在承受五吨级的交变载荷时，不会因为棱角处的应力集中出现结构开裂。整套组件的安装边界做了充分的冗余考量，当组件完全装配完成后，整体的外轮廓没有突出的不规则结构，所有的外接部件都在基座的投影范围内，哪怕是安装在设备的狭窄缝隙里，也不会和周边的运动部件发生干涉。在实际的工况适配中，这套组件既可以作为独立的载荷传感单元安装在起重设备的吊点位置，也可以作为设备结构的一部分集成在大型压力设备的受力端，信号采集的稳定性不会因为安装方式的不同出现偏差，模块化的结构也让设计人员在做三维选型的时候，可以直接调用对应的零件模块调整安装孔位，快速适配不同设备的安装需求，不用从零开始绘制整套结构，能大幅缩短设备技改和新品设计的周期。
