罗克韦尔Z型拖车支撑手摇千斤顶结构

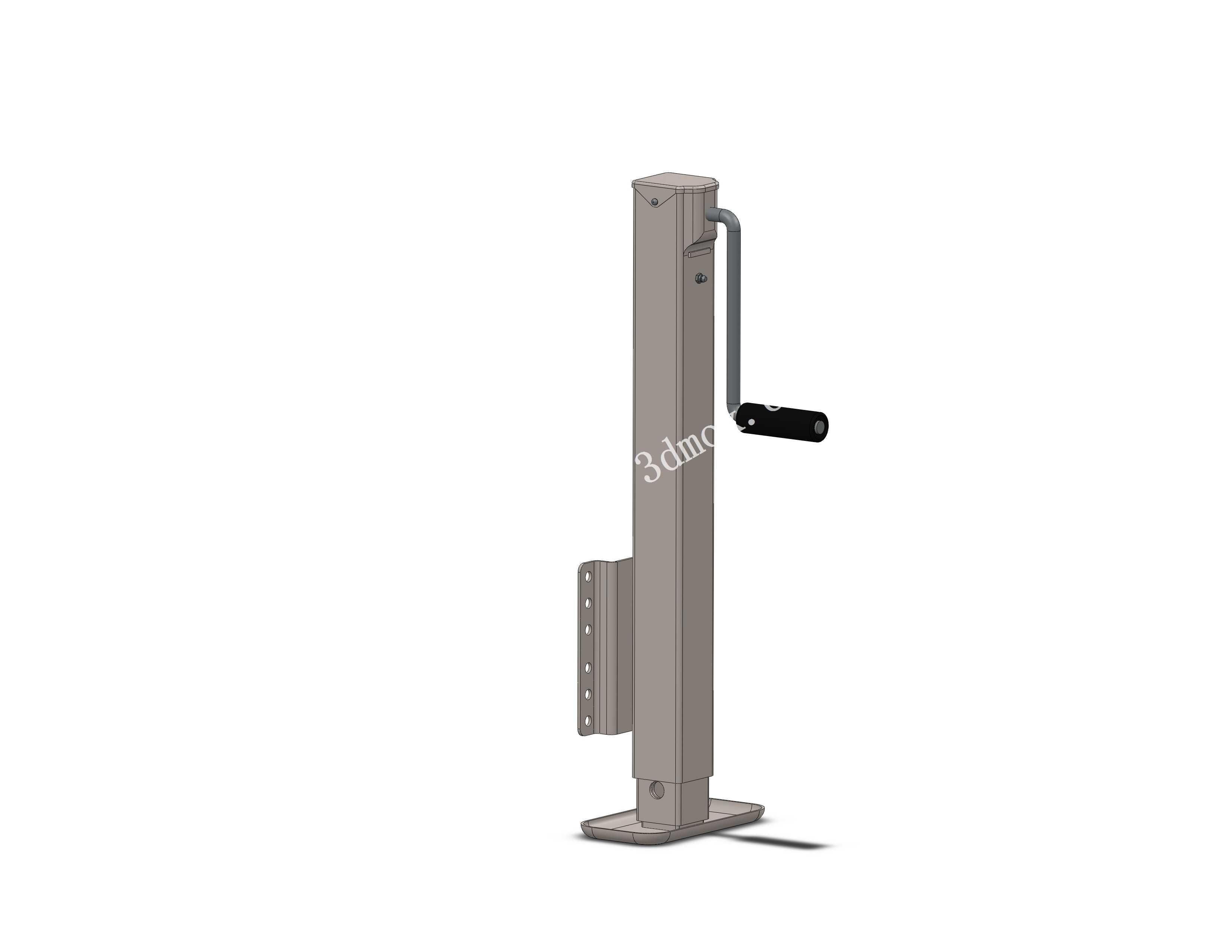

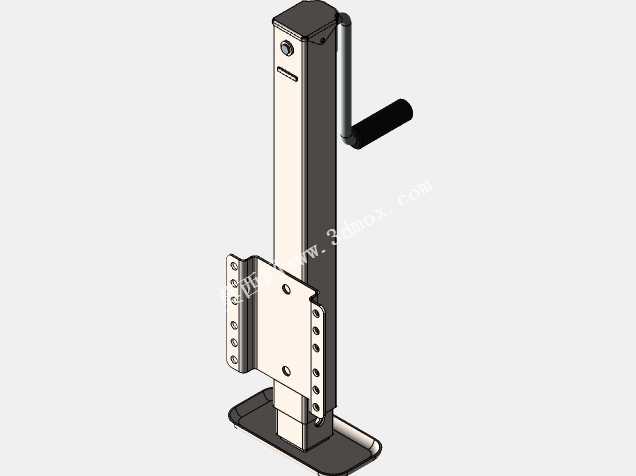

在拖挂式房车、农用拖斗、小型工程拖板、轻型特种挂车的驻车场景中，这类侧装式手摇千斤顶是不可或缺的驻车支撑部件，主要承担挂车与牵引车分离后的静态承重、车身调平、防溜稳停的作用，避免挂车长期单侧受力导致车架变形、连接机构磨损，也能在临时停靠作业时为挂车上的设备提供稳定的水平基准，比如搭载小型发电机组、野外作业工具箱的拖车，停靠时通过支腿调平能避免设备内部润滑结构偏移、运转部件偏磨。这款Z型结构的拖车千斤顶采用侧置安装布局，区别于传统直插式支腿，它通过安装板上的多组固定孔直接锁附在拖车车架的侧方纵梁上，不需要在车架底面预留垂直安装空间，对于底盘结构紧凑、下方布置有管线或储物舱的拖车型号适配性更强，安装时只需要保证安装板与车架纵梁贴合面的平面度误差控制在合理范围，锁紧固定螺栓后就能完成主体装配，不需要额外焊接支架，降低了改装和装配的难度。功能设计上，它采用侧置摇把的驱动结构，摇把做了防滑包胶处理，操作时人员站在拖车侧面就能完成升降操作，不需要俯身探到车架下方，操作姿态更舒适，也能避免车架下方空间狭窄带来的操作磕碰风险；内部采用梯形螺纹传动结构，具备可靠的自锁特性，承重状态下不会出现自行下滑的问题，升降行程覆盖了常规拖车驻车的高度调节需求，底部的支撑脚做了加宽平底设计，接触地面时压强更低，在松软的泥地、草地驻车时不容易出现沉陷，支撑脚与主体杆身采用铰接结构，能自适应小角度的地面倾斜，保证支撑面完全贴合地面。设计过程中重点考量了户外使用的耐候性，主体结构采用高强度钢质型材焊接成型，外露表面做了防锈喷涂处理，能适应野外温差变化、雨水飞溅、道路扬尘的使用环境，传动部位预留了润滑注油点，日常维护时只需要定期加注润滑脂就能保证摇把操作顺畅，避免卡滞；整体外形为细长立柱结构，收回状态下最低离地高度满足常规道路行驶的通过性要求，不会因为支腿突出影响拖车的转弯、过坎通行，伸出后的最大支撑高度能覆盖多数轻型拖车的车架离地高度区间，单支腿的额定承重匹配2.5吨级轻型挂车的单端支撑需求，双支腿搭配使用时能满足整备质量5吨以内的拖车驻车支撑要求，安装边界上安装板的孔位间距符合行业通用的拖车侧装支腿安装标准，能直接替换同规格的传统支腿产品，不需要对车架做二次打孔修改，适配成本更低。
