卧式液压车载起重千斤顶结构设计

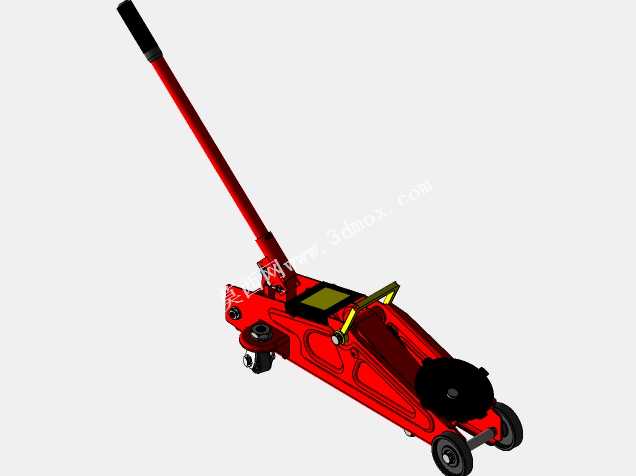

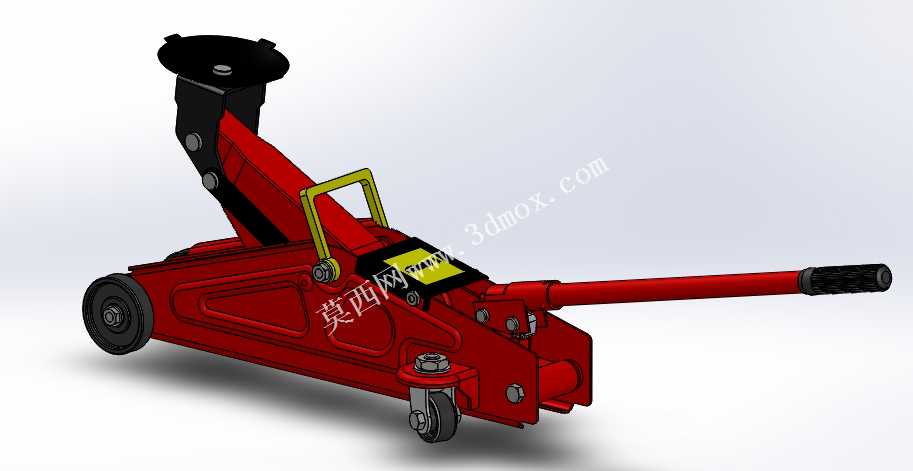

这款卧式液压千斤顶是面向汽车维修、道路应急救援场景设计的手动液压起重工具，主要用于小型乘用车、轻型商维保环节的车辆举升作业，也可适配部分轻型设备的短距离顶升移位需求，是汽修门店、私家车主随车应急工具包、车辆维保工位的核心辅助作业器具。在实际应用场景中，该设备可在平整硬化的作业地面上，通过手动压动操作杆完成负载顶升，作业时无需外接电源或气源，完全依靠手动液压回路完成动力传递，能够适配户外无供电条件下的应急换胎、底盘检修、制动系统维保等作业需求，相比传统立式剪式千斤顶，其低位起始高度更低，能够适配底盘高度较低的家用轿车，作业过程中的支撑稳定性也更具优势。从功能特性来看，该千斤顶采用单柱塞液压驱动结构，内置卸荷阀控制回落速度，顶升过程中动力传递平稳，操作杆采用加长力臂设计，能够有效降低手动操作的施力强度，操作人员无需施加过大的按压力即可完成额定负载的举升；设备底部采用多轮支撑结构，前端设置两个定向承重滚轮，尾部设置万向转向轮，在空载状态下可以灵活推移调整作业位置，顶升到位后底盘框架完全贴合地面，配合顶部的防滑支撑托座，能够避免顶升过程中出现支撑滑脱、设备侧倾的风险，托座表面设置的防滑纹路可以增大与车辆底盘支撑点的接触摩擦力，保障作业过程的安全性。在设计思路上，该结构优先考虑作业的便携性与操作安全性，整体采用卧式低重心布局，将液压油箱、柱塞泵芯、承重臂结构整合在一体式冲压成型的底盘框架内，既压缩了设备的整体收纳高度，方便放入车辆后备箱的储物空间，也通过低重心设计提升了负载状态下的抗倾覆能力；液压回路设计中设置了过载保护结构，当顶升负载超过额定阈值时会自动触发卸荷，避免超负载作业造成设备损坏或安全事故；操作杆采用可拆卸分段式设计，收纳时可以将长杆拆分，进一步缩小设备的收纳体积，作业时组装即可获得足够的操作力臂。从外形尺寸与安装边界来看，该千斤顶的最低起始高度适配多数家用轿车的底盘间隙，无需额外垫高即可伸入车辆底盘下方，最大顶升高度能够满足车辆轮胎完全离地的维保需求，设备整体宽度控制在合理范围内，能够伸入部分底盘侧裙较低的车型下方作业，作业时所需的地面操作空间仅需略大于设备自身底盘尺寸，操作杆的摆动范围经过优化，在狭小的车位空间内也能完成压动操作，不会因为空间受限导致操作受阻。
