立式三轴数控铣床结构设计方案

这款三轴数控铣床主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景使用，能够完成平面铣削、沟槽加工、复杂曲面成型、钻孔镗孔等多类机加工工序，适配碳钢、铝合金、工程塑料、铜合金等多种常见加工材质，可满足小批量定制零件生产、模具型腔粗精加工、教学演示操作等多元需求，是离散制造领域应用范围极广的通用金属切削设备。

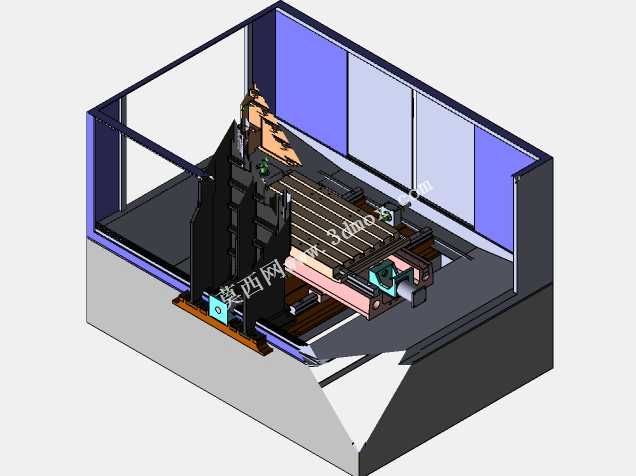

从设备功能特性来看，该机型采用经典的定梁立式结构布局，主轴沿Z轴方向做垂直进给运动，工作台搭载工件完成X、Y两个方向的水平进给，三个运动轴均配置独立的传动与导向组件，可实现三轴联动进给，能够完成规则轮廓与简单复杂曲面的连续铣削加工。设备外围设计了全封闭的防护外罩，可有效阻挡加工过程中飞溅的切屑与切削液，避免加工废液污染车间环境，同时降低切削过程产生的噪音外传，防护门上设置了透明观察窗，操作人员可随时观察内部加工状态，及时调整加工参数应对异常工况。床身底部采用大质量铸铁基座设计，能够有效吸收加工过程中产生的振动，提升切削过程的稳定性，保障零件加工的表面质量与尺寸精度。

在设计思路上，这款铣床优先兼顾了结构刚性与操作便捷性，将主轴箱布置在立式立柱的导轨面上，缩短了主轴前端到导轨支撑面的悬伸距离，减少重切削工况下的主轴让刀量；工作台的行程范围经过反复校核，既能够覆盖常见中小型零件的加工尺寸需求，又不会因为行程冗余造成设备整体占地面积过大，提升车间空间利用率。电气控制元件、冷却系统组件、润滑管路都集中布置在床身底部的空腔内，既方便日常检修维护，又能让设备外观更整洁规整。

从安装边界来看，该设备整体外形方正，安装时只需在车间地面预留对应长宽的平整硬化区域即可，不需要额外做特殊的地基预埋处理，设备四周预留足够的操作与维护空间，就能完成上料、调试、换刀、清屑等日常操作，适配多数中小型机加工车间的场地布局条件，不需要对现有车间做大规模改造即可完成设备部署投用。
