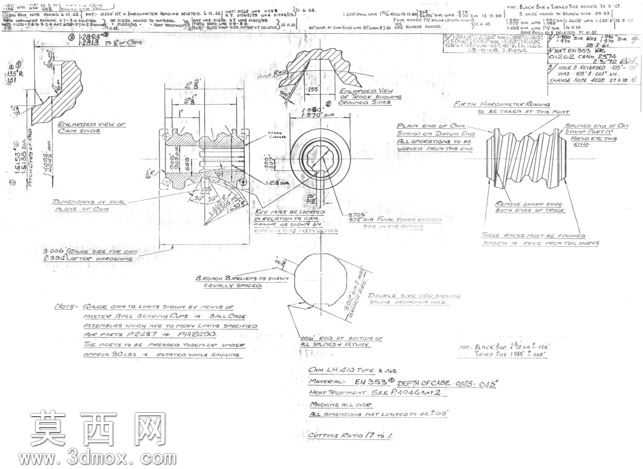

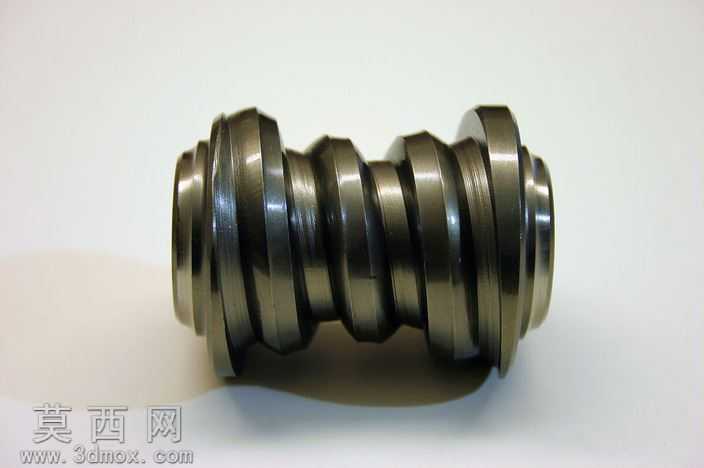

本作品为转向系统配套的复合蜗轮三维建模成果,建模过程以老旧手绘图纸为核心参考依据,依托三维参数化建模逻辑完成全结构还原,重点解决了多段螺旋齿同轴排布、多阶轴肩定位结构的尺寸匹配难题。建模初期先完成整体基准轴与基准面搭建,以零件回转中心为核心基准,逐段绘制各齿段的齿形轮廓截面,针对复合蜗轮多组不同参数螺旋齿的特征,采用螺旋线引导扫掠的方式生成单齿特征,再通过圆周阵列完成整圈齿形构建,过程中反复核对手绘图纸的齿距、齿高、螺旋角参数,确保每一段齿形的啮合精度符合转向传动的配合要求。针对零件外圆的多阶定位轴肩、密封槽结构,采用回转切除的方式完成特征构建,严格控制各轴段的直径公差、槽宽尺寸,还原零件实际装配时的定位、密封配合结构,保证模型与实物加工尺寸的一致性。材质渲染阶段采用金属合金钢材质,调整材质的反射率、粗糙度参数,还原机加工金属零件的表面金属光泽,同时对齿面、轴肩端面做细微的机加工纹理处理,模拟实际零件经车削、滚齿加工后的表面质感,让渲染效果贴近真实金属零件的视觉表现。结构设计上,该复合蜗轮集成多段传动齿结构,可同时适配多组传动副的啮合需求,满足转向系统的复合传动比要求,整体同轴度设计严格遵循回转类零件的形位公差要求,避免传动过程中出现偏磨、卡滞问题。建模过程中针对手绘图纸标注模糊的尺寸,结合转向蜗轮的常规传动参数做合理推演,在不改动原有设计核心结构的前提下补全缺失尺寸,确保模型可直接用于后续的装配验证、运动仿真,也可作为同类复合传动蜗轮设计的参考案例,为复杂多段齿回转类零件的建模提供可复用的流程思路,解决了老旧手绘图纸数字化还原过程中多特征匹配、参数校准的常见问题。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 4.6 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2011,STL,其它,
- 软件分类 通用机械零部件
