佩里斯XLS150水下机器人ROV三维模型

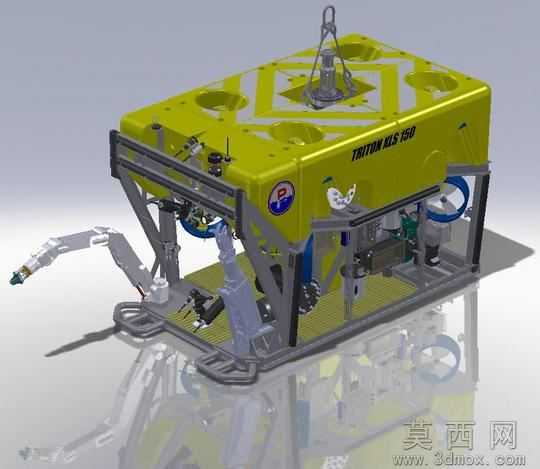

本模型为佩里斯斯比XLS150型有缆水下机器人（ROV）的高精度三维建模成果，建模过程严格遵循实体测绘与原厂设计参数还原的流程，首先通过参考实物外观与公开结构资料搭建整体框架，从顶部吊放结构、主体耐压舱框架到下部机械臂、推进器布局逐一进行特征绘制，先完成主体基体的草图绘制与拉伸、切除等基础特征，再对管线接口、观察窗、标识铭牌等细节特征进行精细化建模，过程中反复校验各部件的装配干涉问题，确保整体装配关系完全匹配真实设备的结构逻辑。参数设计层面严格还原XLS150型号的真实比例，主体框架采用开放式桁架结构设计，顶部设置专用吊放吊环适配海上布放回收作业，两侧预留多组推进器安装位，前部配置多自由度作业机械臂与摄像观测模块，各部件的尺寸比例、安装孔位、连接结构均按照1:1比例还原，可直接用于结构验证与布局参考。渲染材质方面针对不同部件做了差异化设置，主体耐压外壳采用亮黄色工程塑料材质，添加了轻微的磨砂质感与表面反光效果，框架结构采用哑光灰色金属材质还原不锈钢桁架的质感，机械臂部分做了银灰色金属漆面处理，管线部分分别设置蓝色、黑色的柔性橡胶材质，底部防滑踏板采用防滑纹理的黄色复合材料，整体渲染效果还原了真实水下机器人的工业质感，同时添加了地面反射效果提升展示真实度。结构原理上，该ROV采用开放式框架承载设计，顶部浮体模块提供水下浮力平衡，四周布置的多组推进器可实现水下进退、侧移、升沉、转向等多自由度运动控制，前部搭载的多轴机械臂可完成水下采样、部件抓取、作业操作等任务，框架上预留的安装位可根据作业需求搭载声呐、摄像头、采样器等不同作业载荷，顶部吊环适配母船的吊放设备完成布放回收，整体结构兼顾水下作业的耐压性能与设备拓展性。软件兼容层面，模型基于SolidWorks2009版本搭建完成，同时导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，不同软件导入后可保留完整的装配结构与部件特征，支持用户根据自身需求进行参数修改、结构调整与二次开发。研发教学应用层面，该模型可用于海洋工程装备相关课程的教学演示，帮助学生直观理解水下ROV的整体结构与布局逻辑，也可作为水下机器人研发过程中的布局参考模型，用于验证搭载设备的安装空间、推进器布局合理性，同时也可用于水下作业方案的模拟演示，为海洋科考、水下工程作业的前期方案设计提供可视化参考，也适合三维建模学习者参考复杂工业装备的装配建模思路与细节处理技巧。
