石油规格XPadeye型吊耳结构三维设计

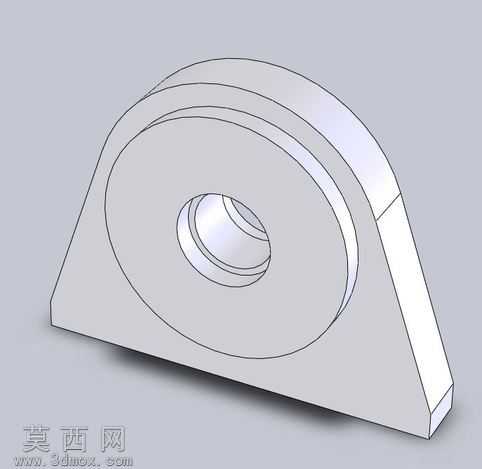

本模型为石油领域应用的XPadeye型吊耳构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循石油行业吊耳的尺寸规范，覆盖3.2t到55t的承载规格区间，确保结构尺寸与实际工业应用标准完全匹配。建模阶段先以基准面定位绘制主体轮廓草图，主体采用带圆弧过渡的三角形板状基座搭配同轴凸台结构，中心位置设计多级阶梯通孔，用于配套销轴完成吊装连接，凸台部分做分层加厚处理，强化孔位周边的结构强度，避免吊装受力时出现应力集中导致的结构失效。模型的棱边全部做圆角过渡处理，既符合实际加工的工艺要求，也能消除尖锐边角带来的应力集中隐患，基座底部为平整安装面，可与配套设备的安装位完全贴合，保证安装后的结构稳定性。材质配置上选用工业吊装构件常用的高强度合金结构钢材质，渲染阶段调整金属材质的粗糙度与反光参数，还原钢制构件经过机加工后的哑光金属质感，对阶梯孔的内壁、凸台的配合面做精细化的表面处理效果呈现，区分加工面与非加工面的视觉差异。结构设计上充分考虑吊耳的受力特性，从中心孔位到基座边缘的壁厚做渐变加厚处理，在保证整体轻量化的前提下最大化结构承载能力，圆弧过渡的轮廓设计可让吊装过程中的载荷均匀分散到整个基座板面，避免局部应力过大造成构件变形。整个模型的结构细节完整，各部分尺寸比例协调，可直接用于石油设备吊装部件的结构验证、装配模拟以及工程出图参考，能够适配不同吨位的石油设备吊装连接需求，为相关工业场景的构件设计提供精准的三维参考依据。
