可涉水重载槽型升降输送设备结构设计

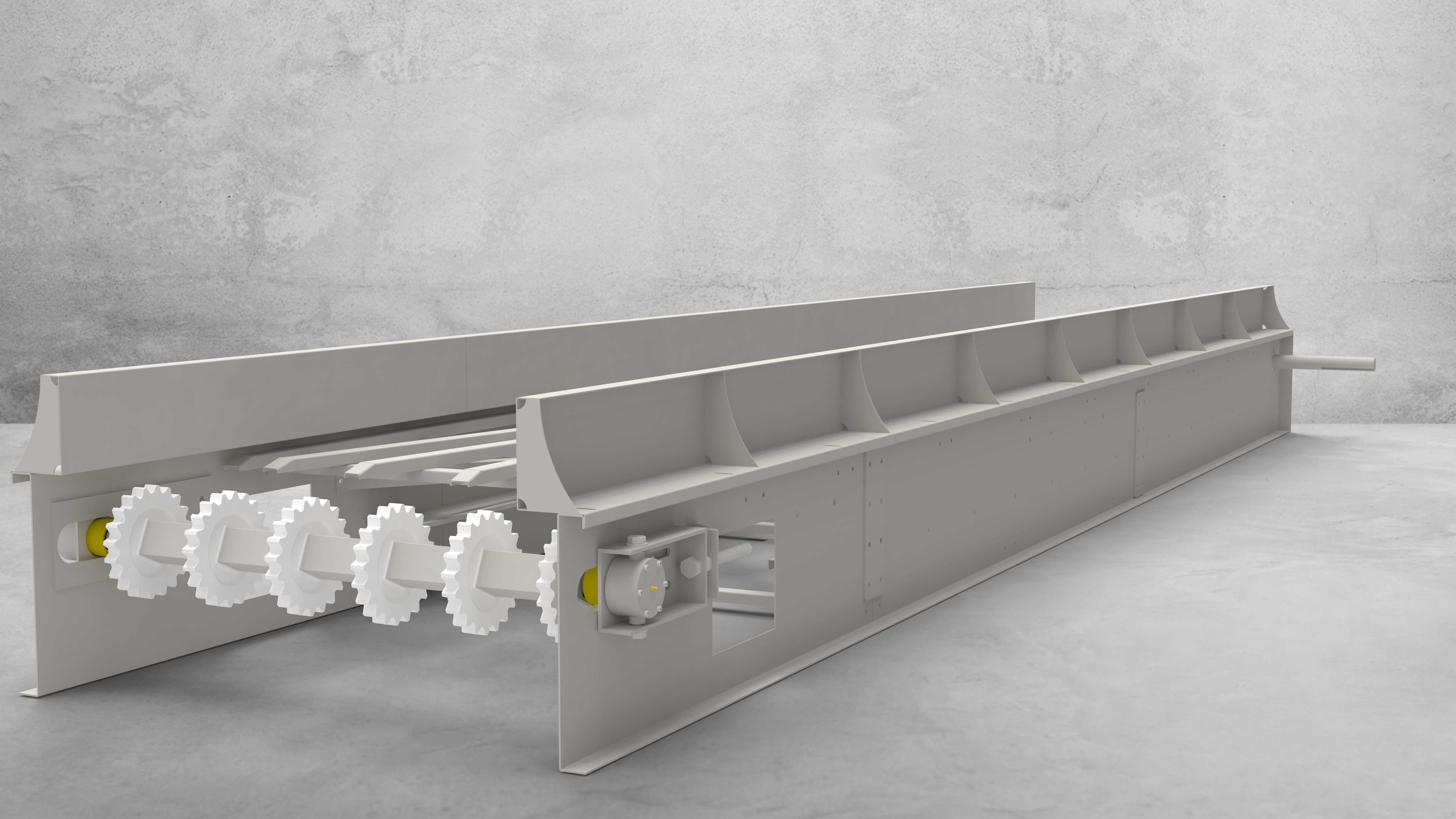

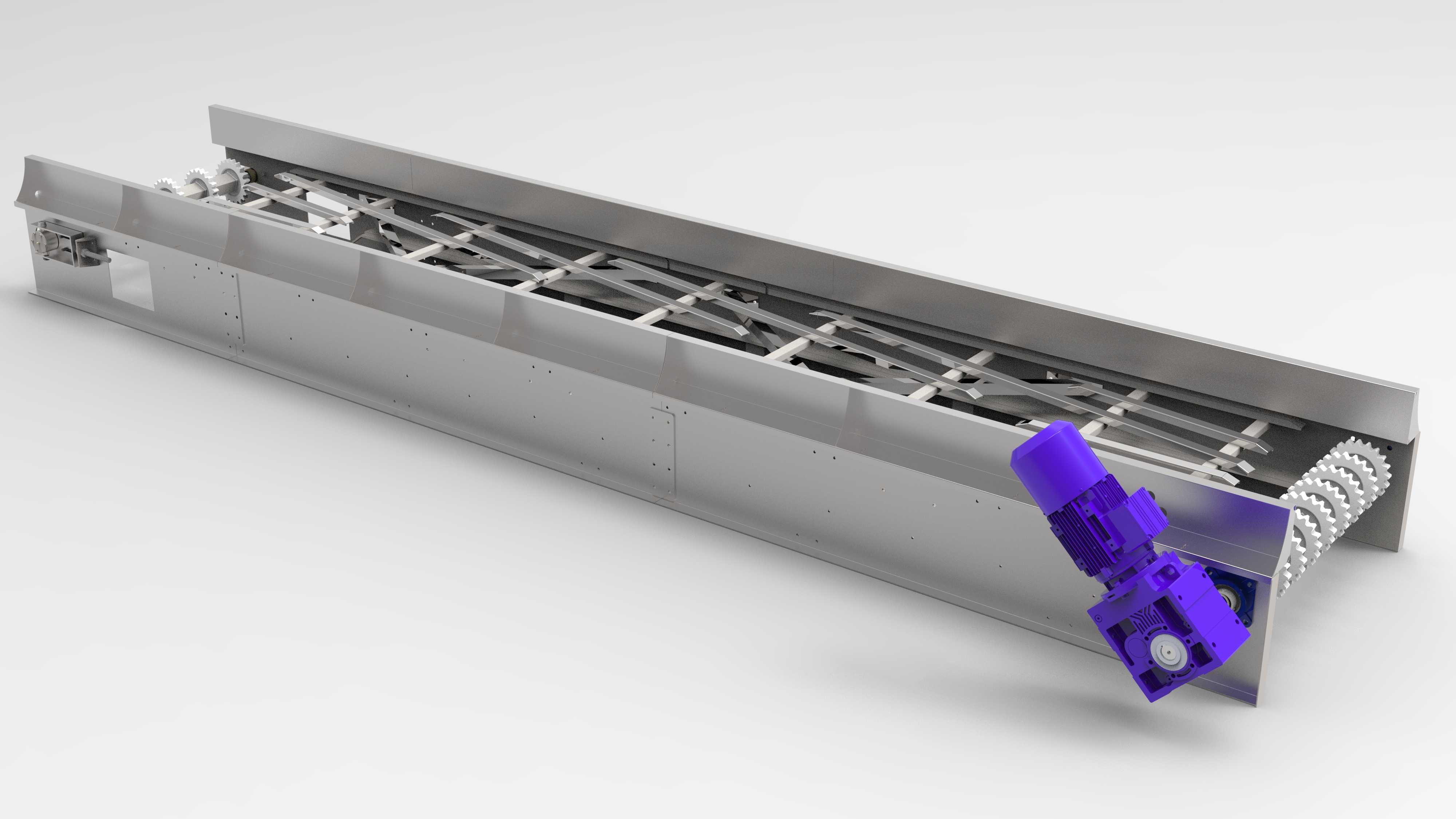

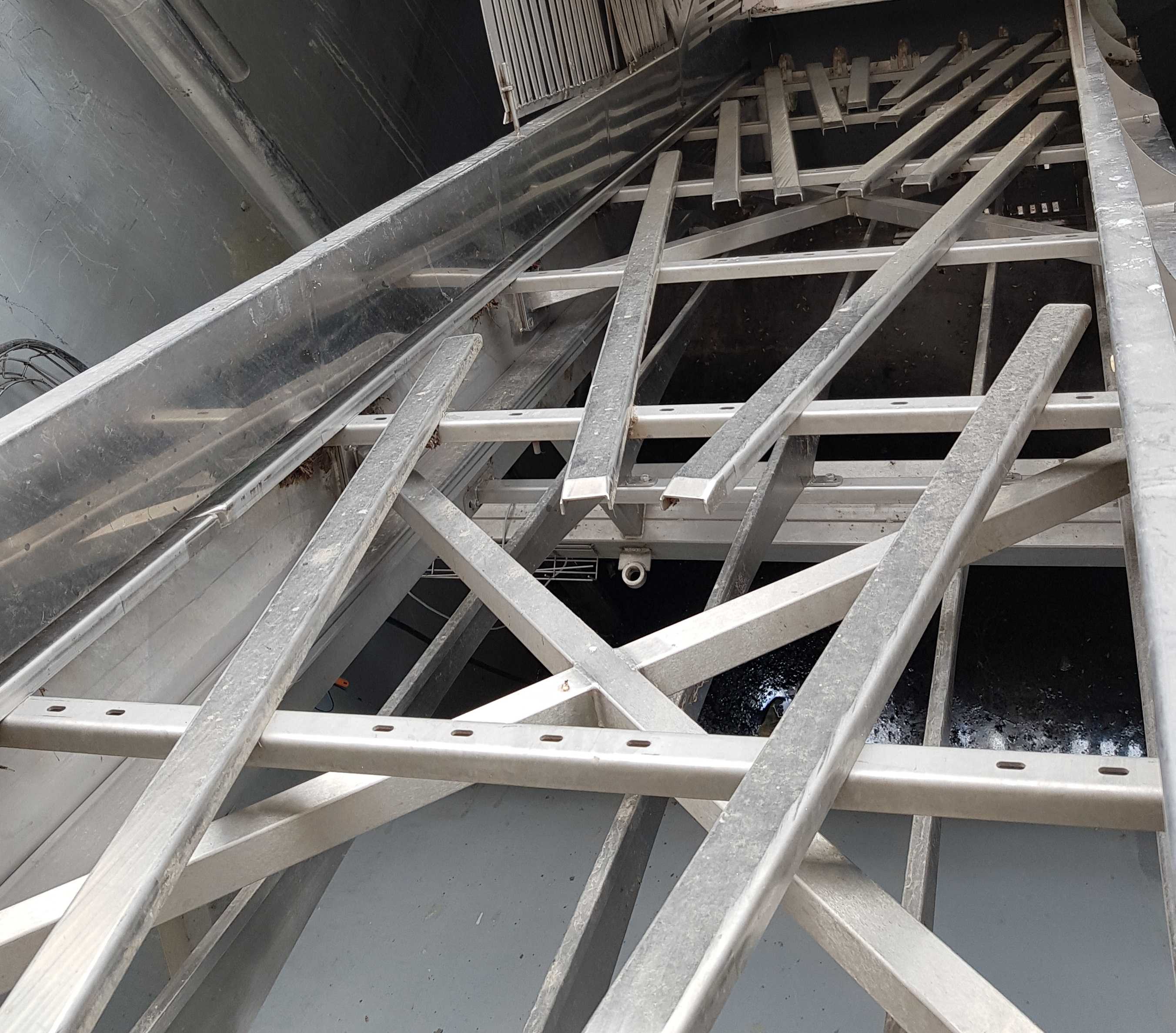

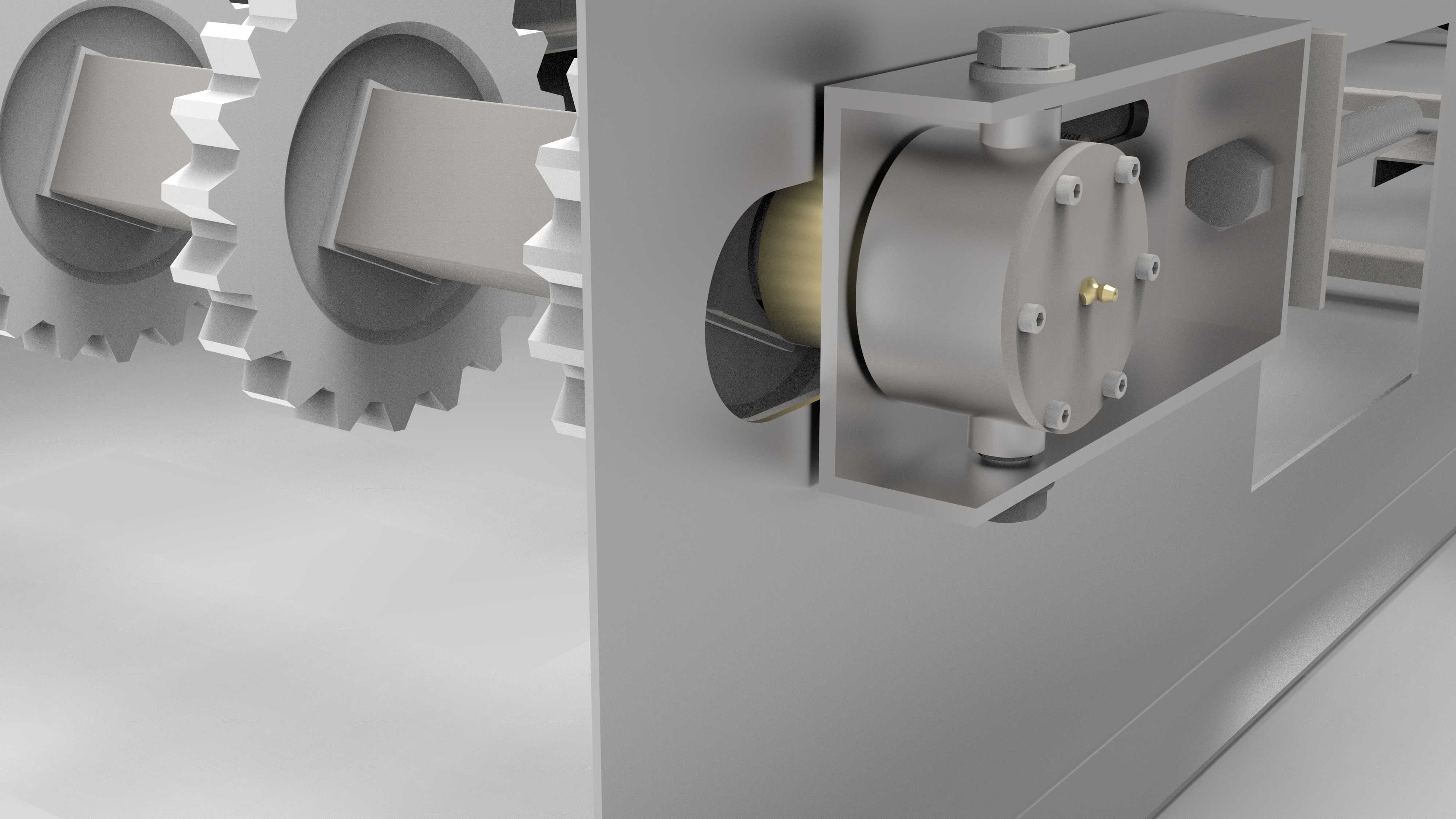

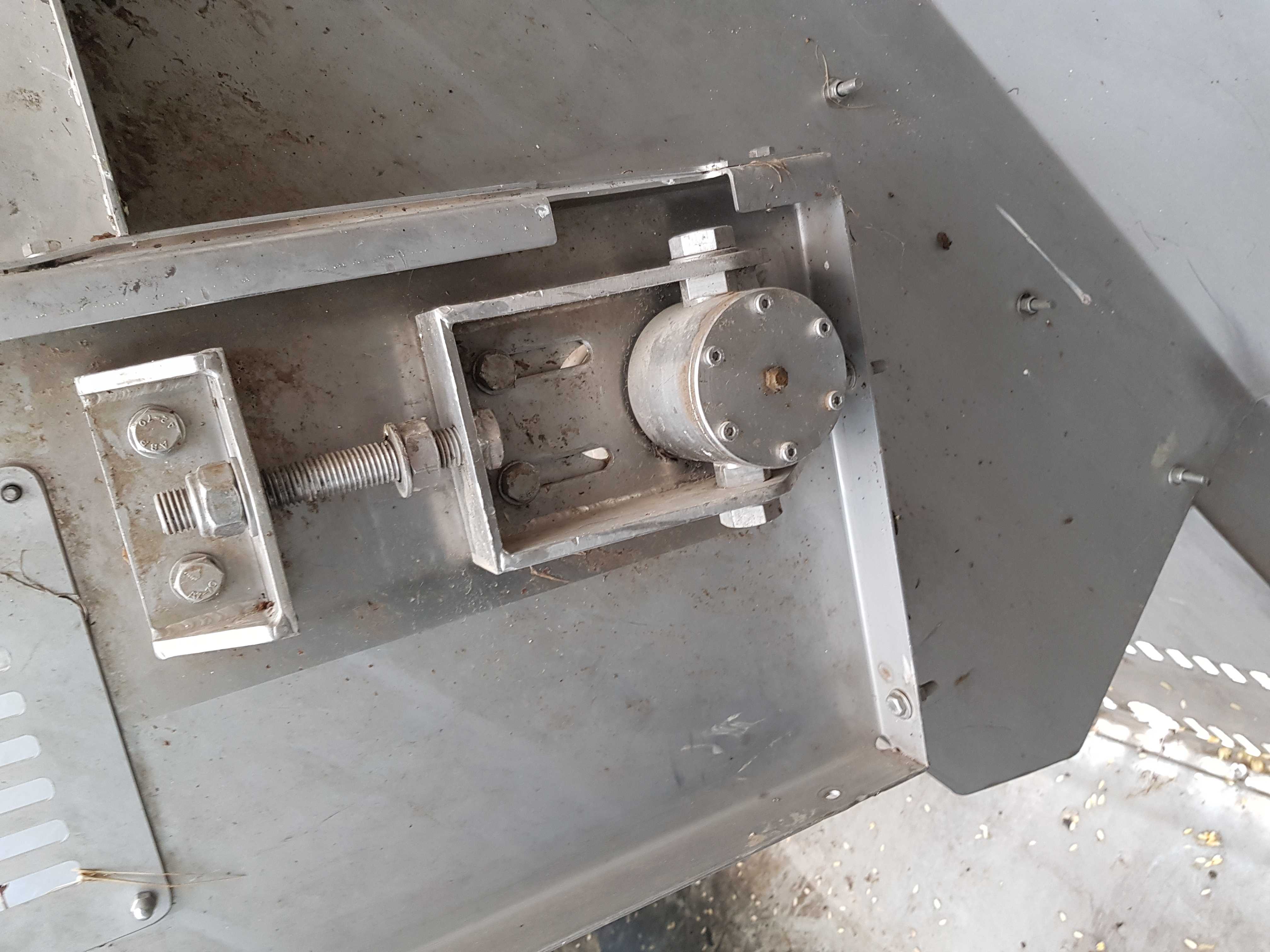

这款升降输送设备主要面向高湿涉水、重载连续输送的工业场景设计，常见于水产加工线的物料提升转运、食品清洗工段的物料输送、地下管廊巡检配套的物料升降传递，以及部分需要短距离垂直+水平组合输送的卫生级生产环节，能够在常规输送设备无法适配的淋水、短时浸水工况下稳定运行，解决了普通输送设备遇水易锈蚀、轴承密封失效、传动部件卡滞的痛点。设备采用长槽型封闭式机身结构，槽体整体采用加厚板材折弯焊接成型，机身侧壁做了连续满焊处理，避免输送过程中物料撒漏，同时也能阻挡外部水渍、杂物侵入机身内部的传动空间，槽体内部设置多组交错排布的支撑托辊结构，托辊采用弧形排布适配输送皮带的槽型截面，能够在承载大密度物料时避免皮带跑偏、下塌，保证输送过程的平稳性。传动端采用伞齿轮配合小齿轮的减速传动结构，搭配3KW功率的驱动电机，单台设备每小时可完成40吨的物料输送量，机身做了整体加强处理，槽体侧壁增设了纵向加强筋，底部设置分段式安装支座，能够适配不同的安装基面，即使在有一定倾斜角度的安装场景下也能保证结构刚性，不会因长期重载出现机身变形。设备最具针对性的设计是下侧传动部位的全密封轴瓦轴承结构，当设备安装倾角达到最大45度时，设备下侧会处于短时浸水的工作状态，全密封结构能够完全阻挡水渍、泥沙进入轴承转动副，避免轴承锈蚀卡滞，同时轴瓦轴承采用自润滑材质，无需频繁加注润滑脂，能够满足卫生级生产场景的洁净要求，不会出现润滑脂泄漏污染物料的问题。设备的驱动单元采用侧装式布置，安装在设备出料端的侧下方，既不会占用输送线的上下安装空间，也能避免输送物料掉落砸碰驱动部件，驱动单元与传动主轴之间采用法兰直连结构，传动效率更高，后期维护时只需拆卸连接螺栓即可完成驱动部件的更换，无需拆解整个机身结构。输送面采用符合卫生要求的耐磨皮带，皮带表面做了防滑纹理处理，在大倾角输送时能够避免物料下滑，皮带边缘与槽体侧壁之间设置了软性密封挡边，既能够减少细小物料从缝隙掉落，也能避免皮带与硬侧壁摩擦产生异响和磨损。设备的整体长度可根据实际生产线布局进行适配调整，安装时只需将底部支座与现场安装基面做螺栓固定，接入电源即可完成调试投入使用，无需复杂的现场焊接加工，能够大幅缩短产线改造的安装周期，适配食品加工、水产处理、洁净生产等多类场景的输送需求。
