倾斜式挡边带式物料提升输送设备

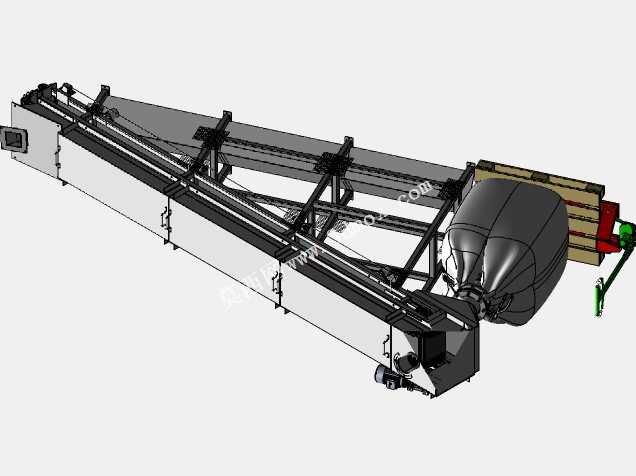

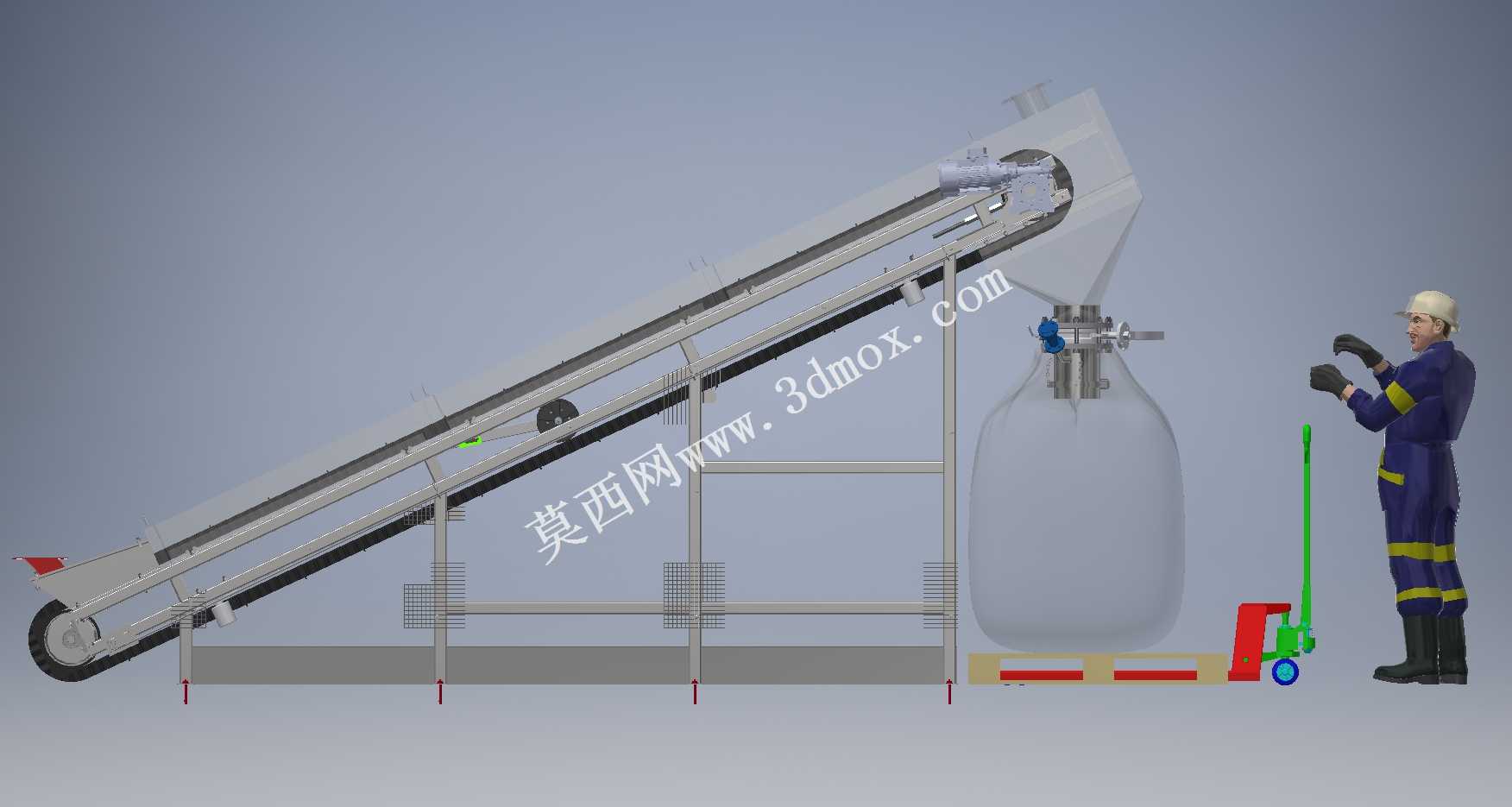

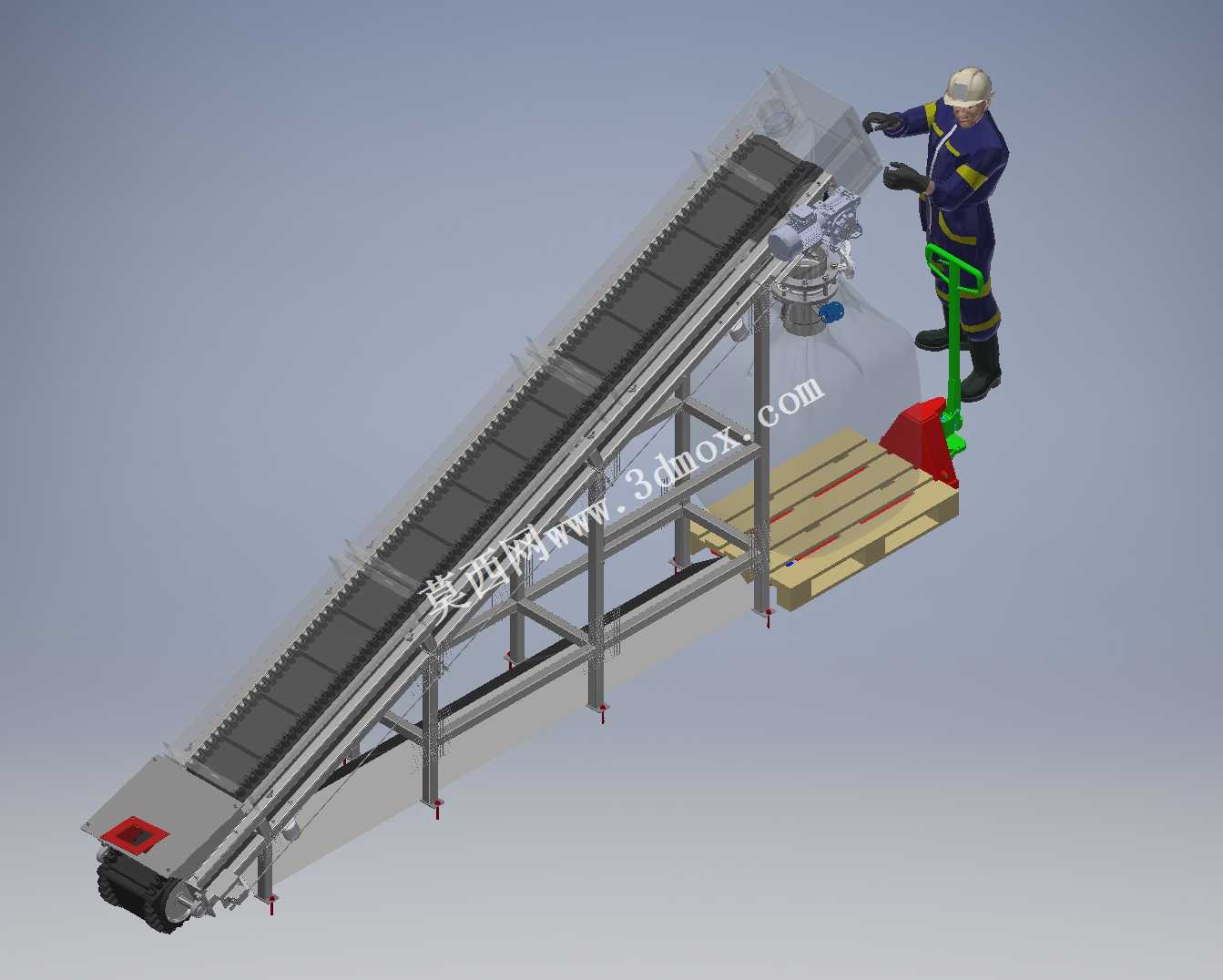

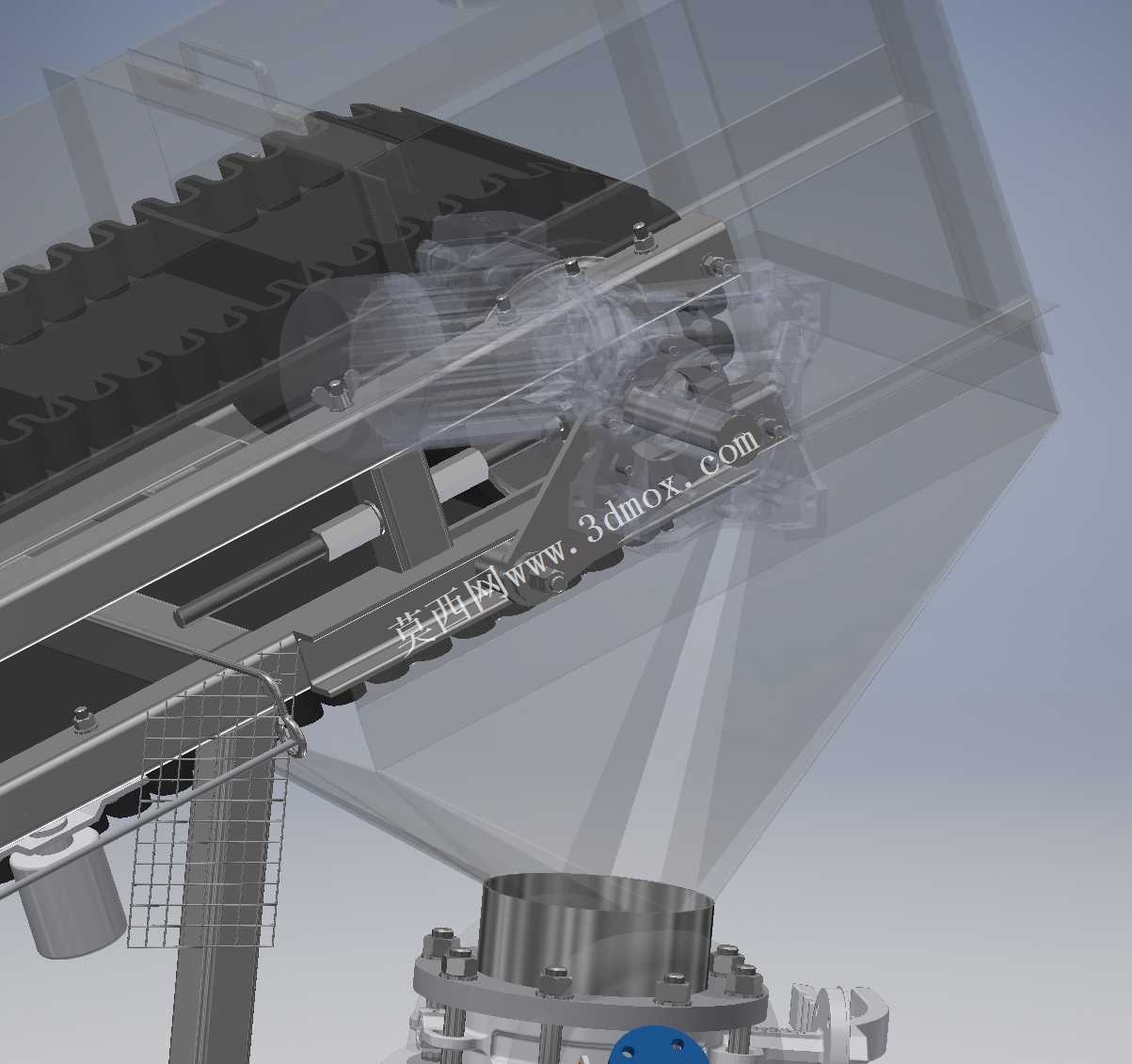

在散料加工、包装分拣、仓储周转的生产场景中，不同工序间往往存在高低位的高度差，普通水平输送设备无法完成跨高度的物料转运，这款倾斜布置的带式提升设备正是为解决这类散状物料的连续爬坡上料需求设计，可适配粮食、颗粒原料、小型加工件、包装成品等多种形态物料的高位输送作业，能直接对接低位出料的生产设备与高位进料的加工、包装、仓储工位，省去人工反复搬运上料的高强度劳作，大幅提升产线连续运转的流畅度。设备整体采用倾斜式桁架支撑结构，主框架采用标准化型材拼接搭建，整体刚性充足，可根据现场安装空间调整倾斜角度与机身长度，支脚处设置可调支撑结构，能够适配不平整的车间地面，安装时无需复杂的地基浇筑，仅需调整支脚水平度即可固定设备，适配车间内灵活的产线布局调整需求。输送面采用带横向挡条的防滑皮带，可避免爬坡过程中物料向下滑落，能够适配一定堆积密度的散状物料输送，皮带两侧设置挡边结构，防止物料在输送过程中从侧边撒落，减少输送过程中的物料损耗与现场清理工作量。驱动端搭载齿轮减速电机，动力输出平稳，启动与运行过程中无明显冲击，可保障皮带匀速运转，低速轴输出扭矩充足，可承载额定范围内的连续物料输送负载，不会出现卡滞、打滑的问题。设备低位端设置进料承接段，可直接对接振动出料盘、流水线出料端等上游设备，物料落至皮带后随皮带匀速向上输送，到达高位端后可直接滑落至下游料斗、包装机进料口或者仓储周转容器内，搭配手动液压叉车可直接在出料端完成周转托盘的接料作业，实现物料从低位加工区到高位存储或包装区的连续转运。设计过程中充分考虑了日常维护的便捷性，皮带张紧机构设置在设备端部，无需拆解主体框架即可完成皮带松紧度调整与更换，驱动电机的安装位置预留了充足的检修空间，日常巡检、润滑保养都可快速完成，设备整体的安装边界紧凑，不会占用过多的车间横向空间，可在狭窄的生产通道旁完成布置，适配中小加工车间的空间使用需求，同时设备运行噪音低，不会对车间生产环境造成额外的噪音干扰，可长时间连续稳定运行，为产线的物料转运提供可靠的支撑。
