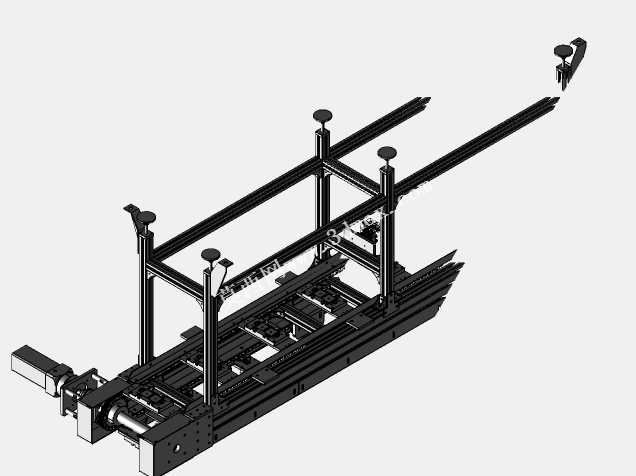

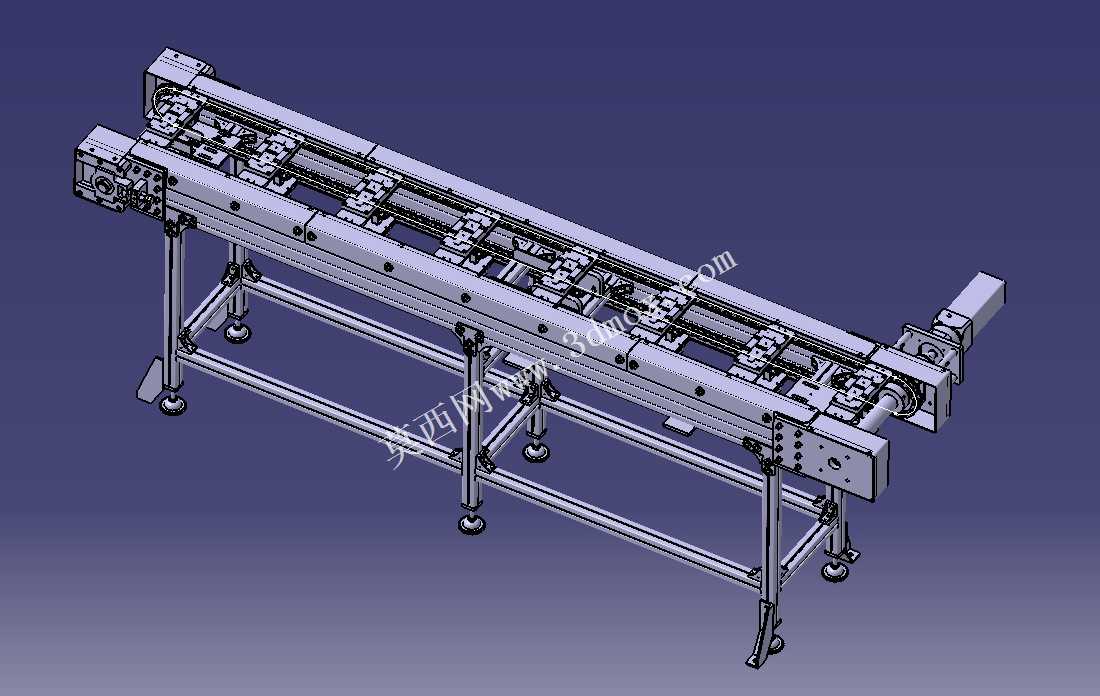

双列同步带式工装托盘输送线体

这款双列同步带式工装托盘输送线体，主要面向3C电子组装、小型汽配零部件加工、小家电总装等离散制造产线场景，承担工序间工装托盘的定点传送、工位间工件流转的核心功能，可直接对接自动上料机构、加工工位、检测工位、下料机械手，替代传统人工周转的低效模式，适配节拍稳定的连续化生产需求。线体采用双列平行同步带作为承载传动结构，相比单皮带输送，对带定位销的工装托盘支撑更平稳，输送过程中不会出现托盘偏移、卡滞问题，传动端采用端部一体式驱动模组，将驱动电机、传动轮、张紧结构集成在线体端部，既压缩了线体整体占用空间，也能保证两侧同步带的传动同步性，避免托盘运行过程中出现歪斜错位。机架部分采用工业铝型材拼接搭建，无需复杂焊接加工，组装调试阶段可根据现场布局灵活调整长度、接驳位置，后期产线改造时也能快速拆解重组，降低产线迭代的改造成本；底部配置带防滑减震垫的可调脚杯，可根据地面平整度独立调整每个支撑点的高度，保证线体整体水平度，即使在车间地面存在轻微沉降、不平整的场景下，也能通过脚杯调节保证输送运行顺畅，不会出现皮带跑偏、托盘卡顿的问题。线体侧边预留了传感器安装槽、挡停机构安装位，可直接加装光电传感器实现托盘到位检测，加装气动挡停器实现托盘的定点停留，满足不同工序的加工停留需求；两端的传动端设置了防夹护边结构，避免生产过程中杂物、操作人员衣物卷入传动结构，提升设备运行的安全系数。从安装边界来看，线体主体宽度适配行业通用的200-300mm规格工装托盘，整体高度可根据对接工位的操作高度在700-1000mm区间调整，长度可根据产线工序排布灵活拼接，单段标准长度可覆盖2-4个操作工位，多段拼接后可实现长距离的跨工序物料流转，线体侧边预留的铝型材槽位可直接加装作业指导书支架、物料盒挂架、防静电接料托盘等附属配件，无需额外打孔加工，适配不同行业的产线定制需求。整体设计偏向模块化、通用化，核心传动部件采用行业标准件，后期维护更换成本低，张紧结构设置在端部传动座位置，日常维护时无需拆解线体主体即可快速调整皮带张紧度，降低设备运维的时间成本。
