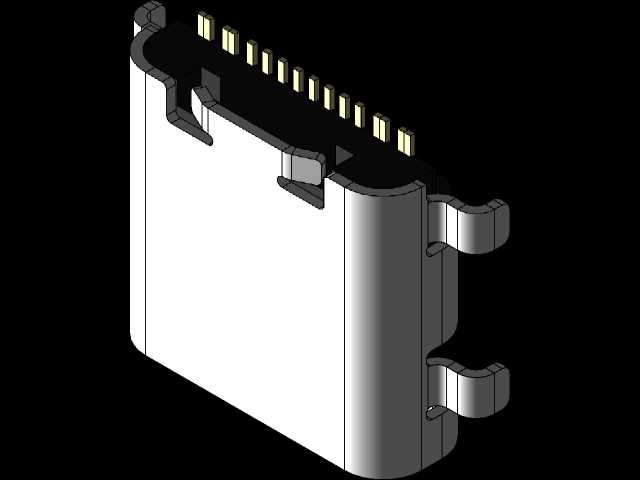

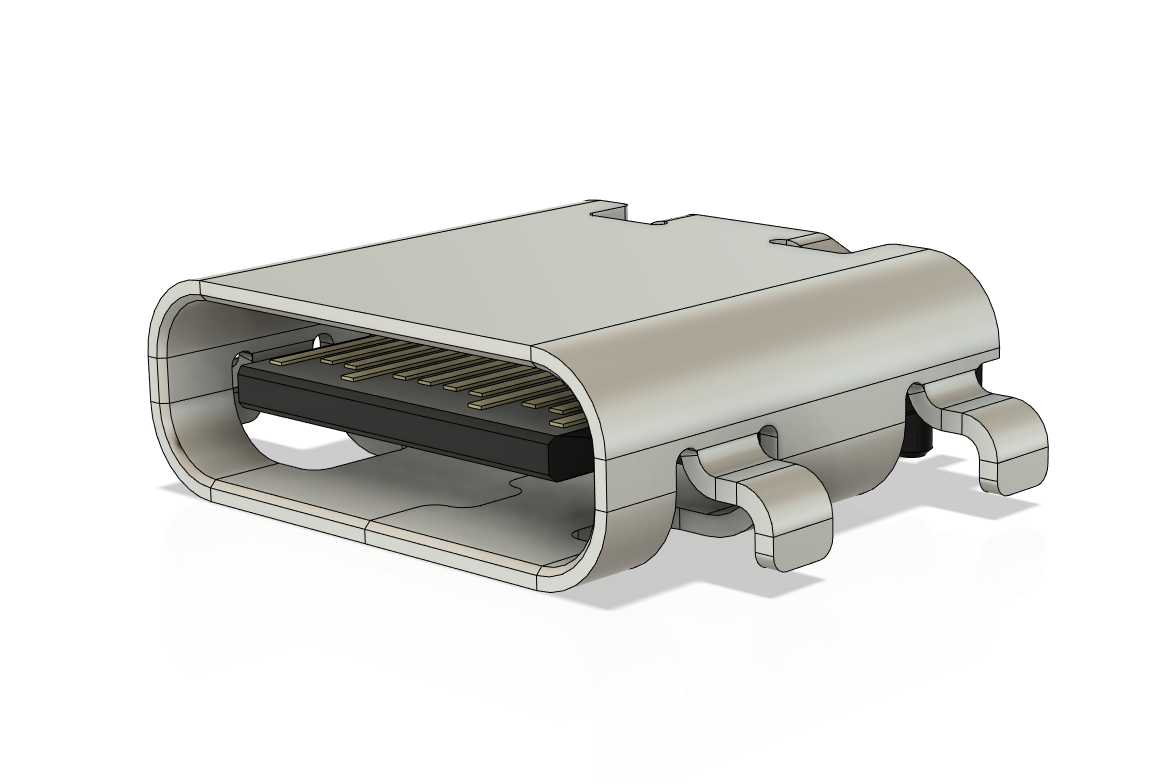

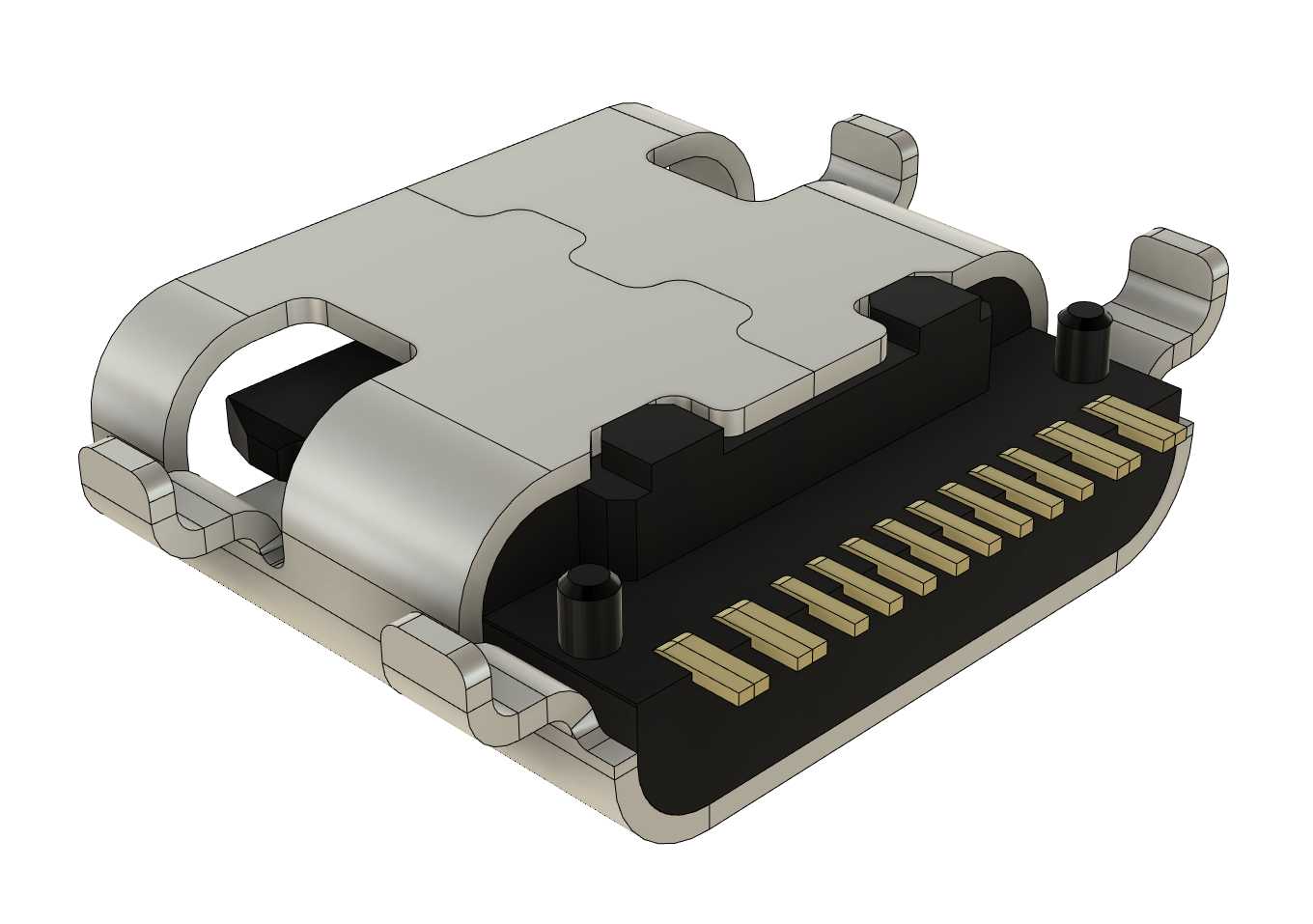

板端贴片式Type-C母座连接器结构

这款板端贴片式Type-C母座是当前消费电子、智能硬件、工业通讯设备领域应用极广的板载接口组件，主要承担设备端的USB数据传输、快充供电、音视频信号输出等核心连接功能，常见于智能手机、笔记本电脑、平板设备、便携工控终端、智能穿戴设备的主板端，作为外部线材与设备内部电路的物理连接载体，是当下通用串行总线接口的主流形态。从实际使用场景来看，该款母座采用沉板贴片的安装设计，能够在设备内部空间极度紧凑的前提下，最大化压缩接口在主板上的占用高度，适配超薄型电子设备的结构堆叠需求，两侧延伸的固定焊脚在回流焊接后可以牢牢贴合在PCB板表面，能够承受日常插拔过程中的侧向扭力，避免长期使用后出现焊盘脱落、接口松动的问题，中间的接触端子区域采用错位排布设计，能够保证公头插入后每一个信号引脚都能稳定接触，降低接触电阻带来的信号衰减与供电发热问题。在设计思路上，该结构还原了量产Type-C母座的金属屏蔽外壳、绝缘胶芯、接触端子、固定焊脚四个核心组成部分，金属外壳的卷边结构完全按照实际量产的卡扣逻辑设计，公头插入时外壳的弹片会与公头金属外壳紧密贴合，既可以实现电磁屏蔽效果，减少外部信号对高速传输过程的干扰，也能提供插拔时的段落感与保持力，避免线材受轻微拉扯就出现接触断开的问题。绝缘胶芯部分的尺寸公差控制完全匹配通用Type-C公头的插入尺寸，既不会因为尺寸过紧导致插拔手感生涩、长期使用磨损公头镀层，也不会因为尺寸过松出现接触不良、晃动感明显的问题。从安装边界来看，该母座的沉板深度、焊盘位置、引脚间距完全适配常规厚度的FR-4主板，焊接后接口端面与设备外壳的开口位置可以精准对齐，不会出现接口内凹或者外凸过多的装配问题，外壳两侧的定位柱可以在SMT贴片时快速对准主板上的定位孔，提升生产组装时的对位精度，减少贴片偏移的不良率。内部的端子排布同时兼容USB2.0、USB3.1的信号定义，也支持PD快充协议的供电引脚传输，能够覆盖绝大多数Type-C接口的功能需求，金属外壳的接地引脚设计可以将接口处的静电直接导到主板地，提升设备的静电防护能力，避免日常使用中的静电打坏后端的电路芯片。
