阿尔加维游艇定制甲板通风口结构设计

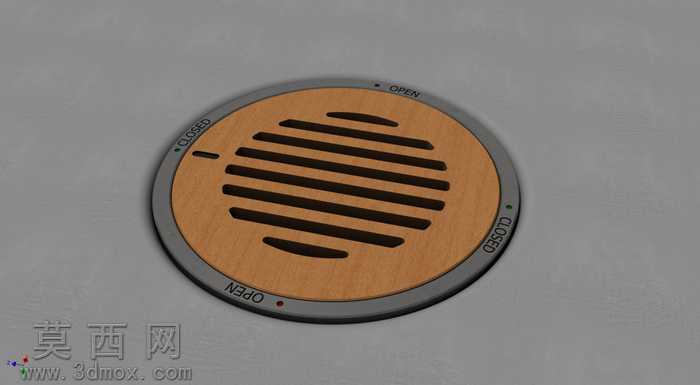

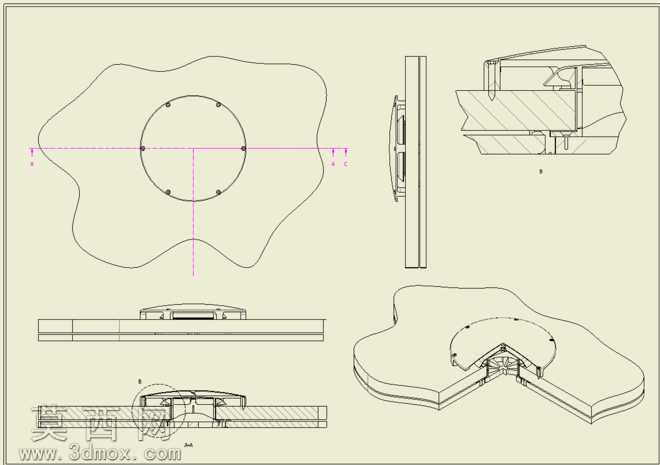

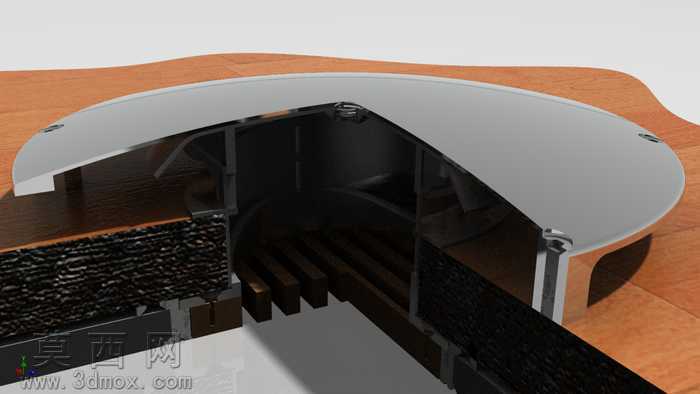

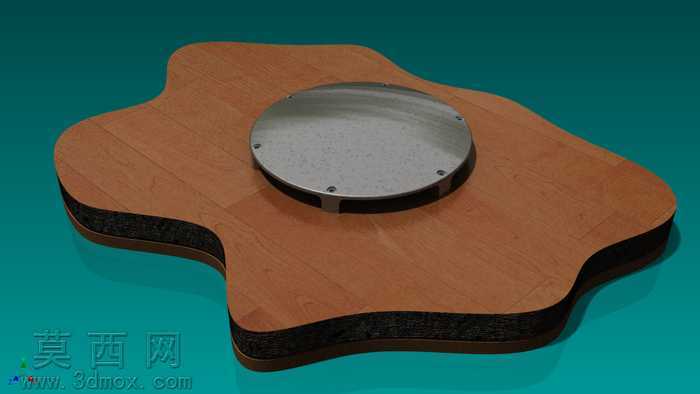

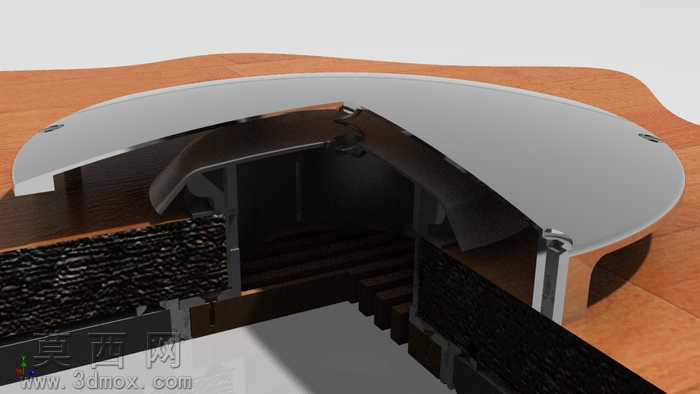

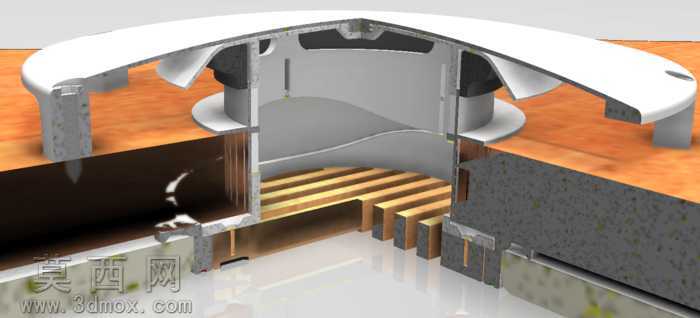

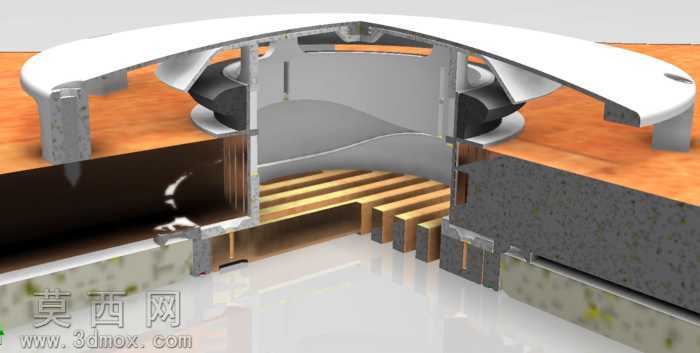

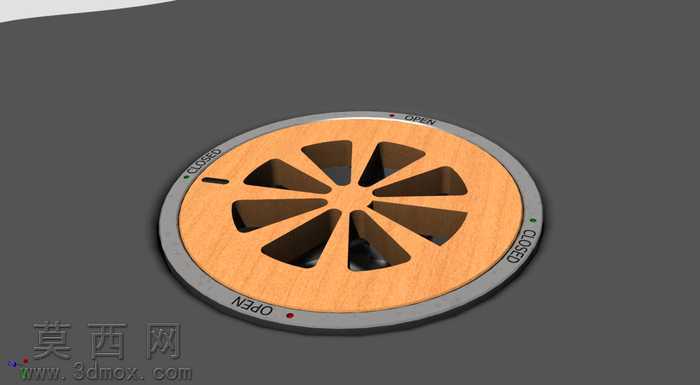

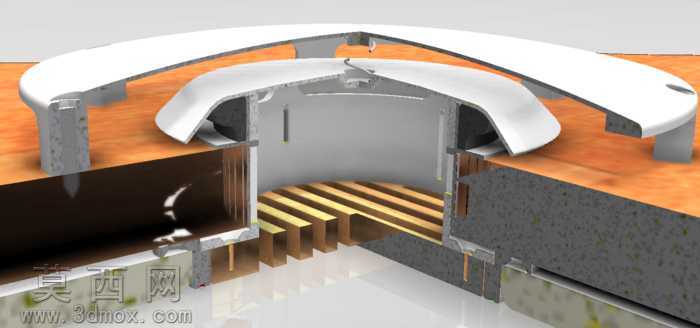

该作品为适配阿尔加维系列游艇打造的可定制甲板通风口三维设计成果，建模阶段采用参数化建模逻辑，对通风口的圆形外框、中部格栅、调节标识区做了全尺寸参数关联，可根据不同游艇甲板的开孔尺寸快速调整整体直径、边框厚度、格栅间距，满足定制化适配需求。渲染阶段采用写实材质表现方案，外框部分赋予哑光金属材质，模拟不锈钢基材经磨砂处理后的细腻质感，还原金属表面的微弱反光与抗磨损视觉特征；中部格栅区域赋予仿木纹饰面材质，模拟高端游艇内饰常用的柚木质感，纹理走向与格栅开槽方向平行，兼顾视觉协调性与高端质感表现；开槽区域做半通透暗部处理，模拟通风口内部的空腔结构，边缘做微小倒角处理，避免尖锐棱角带来的廉价感。结构设计上，通风口设置了开闭调节标识，外圈标注OPEN与CLOSED档位及对应指示点，可通过旋转中部格栅组件实现通风量的调节，整体结构无外露紧固件，所有连接结构隐藏于边框内侧与甲板安装位之间，契合高端游艇内饰无突兀连接件的设计要求。设计思路围绕三大核心目标展开，首先是通风性能对标行业成熟的Vetus通风口，通过等比例调整格栅开槽的总面积与导流角度，保证通风量不低于同规格成熟产品，满足游艇甲板下方舱室的通风换气需求；其次是实现无外露紧固件的整洁外观，将安装卡扣隐藏于边框底部，安装后仅可见通风口的装饰面与调节结构，与游艇甲板的高端饰面风格统一；第三是解决传统船用通风口易被踩踏触发档位偏移、长期接触盐碱环境易卡顿的问题，选用不锈钢与尼龙塑料组合的材质方案，不锈钢部件承担结构支撑与耐磨功能，尼龙部件作为旋转调节的接触件，降低盐碱环境下的锈蚀卡顿概率，同时调节结构设置档位阻尼，避免日常踩踏、甲板清理过程中意外触发档位变动，保证通风状态的稳定性。建模过程中对所有活动部件做了装配干涉检查，模拟旋转调节全行程的部件位置关系，确保各档位下格栅无卡滞、边框与甲板贴合紧密无凸起，整体模型可直接用于生产开模前的结构验证与效果展示。
