AP赛车制动总泵结构三维数模

　　在场地赛车、拉力赛车的制动系统搭建中，制动总泵作为液压回路的核心压力输出部件，直接决定了制动脚感的线性度、压力建立速度以及极限工况下的制动可靠性，是赛车制动系统匹配时需要优先确认结构边界与安装参数的核心部件。这款制动总泵的三维结构还原，完全围绕实车安装与系统匹配的实际需求展开，所有特征均对齐原厂公开的二维工程图标注，没有做超出图纸范围的臆造结构，能够直接用于赛车制动系统的布局校核、安装支架设计以及液压回路的原理验证。

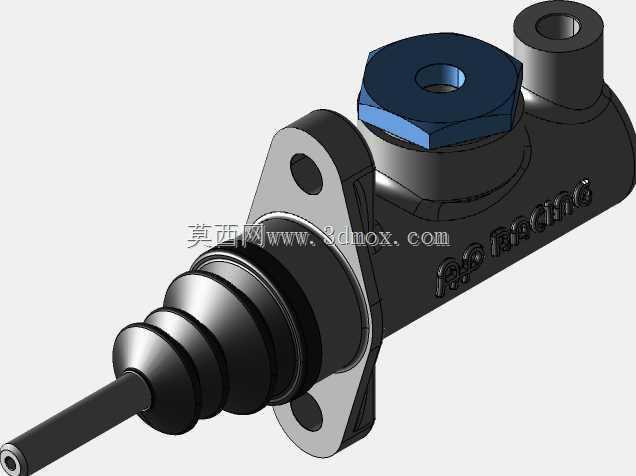

　　从实际功能来看，该制动总泵属于单回路液压输出结构，核心作用是将制动踏板输入的机械推力转化为制动管路内的液压压力，推动分泵活塞压紧制动片实现制动动作。模型完整还原了总泵的核心功能结构：前端的推杆输入段带有多道波纹防尘套结构，能够在推杆往复运动过程中阻挡赛道上的泥沙、灰尘进入泵体内部，避免活塞密封圈被硬质颗粒划伤导致液压泄漏，这一结构在场地赛多尘、多雨水的使用场景下尤为重要，直接决定了总泵的使用寿命与故障概率。泵体侧面的两个接口分别对应制动液储液壶连接口与制动回路输出口，接口的孔径、凸台高度以及相对位置完全按照二维图纸还原，能够直接用于匹配标准规格的油管接头与储液壶连接硬管，避免后续管路设计出现干涉。顶部的六角调整结构用于调整总泵的初始推杆间隙，匹配不同踏板杠杆比下的踏板自由行程，模型还原了该结构的对边尺寸与台阶高度，可直接用于调整工具的空间校核。

　　从设计思路层面，这款总泵的结构设计完全偏向赛车场景的轻量化与高可靠性需求：泵体采用一体式铸铝结构的特征还原，安装耳位直接与泵体本体整合，没有额外的连接支架，在保证安装刚度的前提下尽可能压缩了整体重量；安装耳上的两个安装孔位相对位置、孔径大小以及沉台深度均严格对齐图纸标注，能够直接用于设计安装固定的螺栓规格选型，以及安装支架的孔位匹配，不需要额外测量尺寸。泵体外表面的品牌标识凸台特征也做了还原，能够在装配验证时直观确认总泵的安装方向，避免装反导致的管路接口错位。

　　在安装边界与尺寸校核层面，模型完整保留了所有影响装配的关键尺寸特征：总泵整体的轴向长度、径向最大直径、推杆伸出的最大行程都与图纸标注一致，在做赛车驾驶舱内的踏板箱布局时，可以直接将该数模导入装配环境，校核踏板摆动过程中与总泵推杆的运动干涉，确认总泵本体与周边车架结构、踏板支架、离合总泵等相邻部件的安全间隙，避免实车装配时出现部件碰撞。同时，模型还原了泵体上所有的倒角、退刀槽等工艺特征，在做有限元强度分析时，这些细节特征能够更准确地模拟应力集中位置，帮助工程师判断安装耳位、泵体高压腔位置的结构强度是否满足赛事中的极限制动压力需求。需要注意的是，该数模仅用于结构匹配与设计校核，不能直接作为加工生产的依据，所有关键尺寸在实际加工前都需要与原厂实物做最终核对，避免因图纸版本差异导致的尺寸偏差。

　　对于从事赛车改装、制动系统设计的结构工程师来说，这类精准对齐原厂图纸的总泵数模能够大幅减少前期测绘的工作量，在方案设计阶段就完成所有安装位置、管路走向、踏板匹配的校核工作，避免后续实物试装时反复修改支架、调整管路，缩短制动系统的匹配周期。尤其是在大学生方程式赛车、民间场地赛车的自制制动系统设计中，这类成熟量产赛车部件的数模能够直接作为设计基准，帮助设计者快速搭建稳定可靠的制动液压回路，减少自主设计总泵带来的可靠性风险。
