双支座空间曲柄联动传动机构

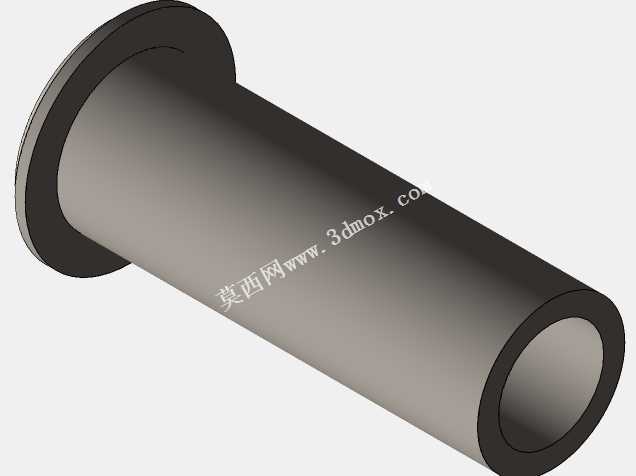

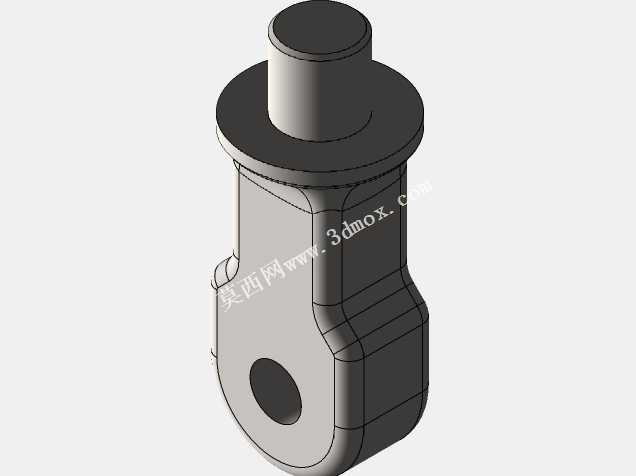

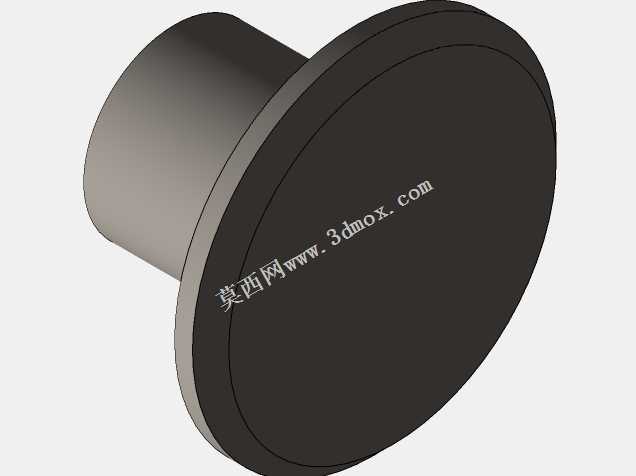

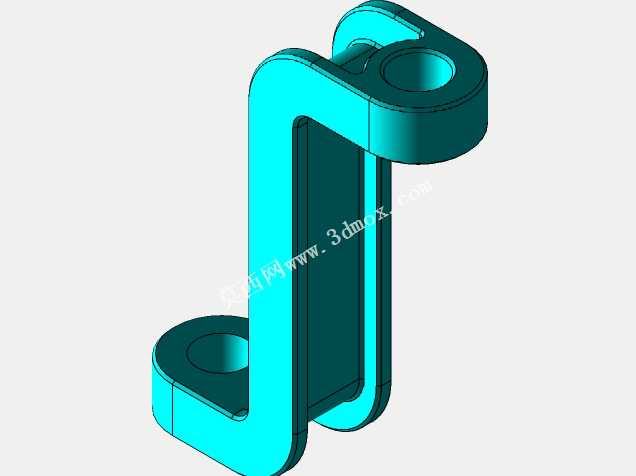

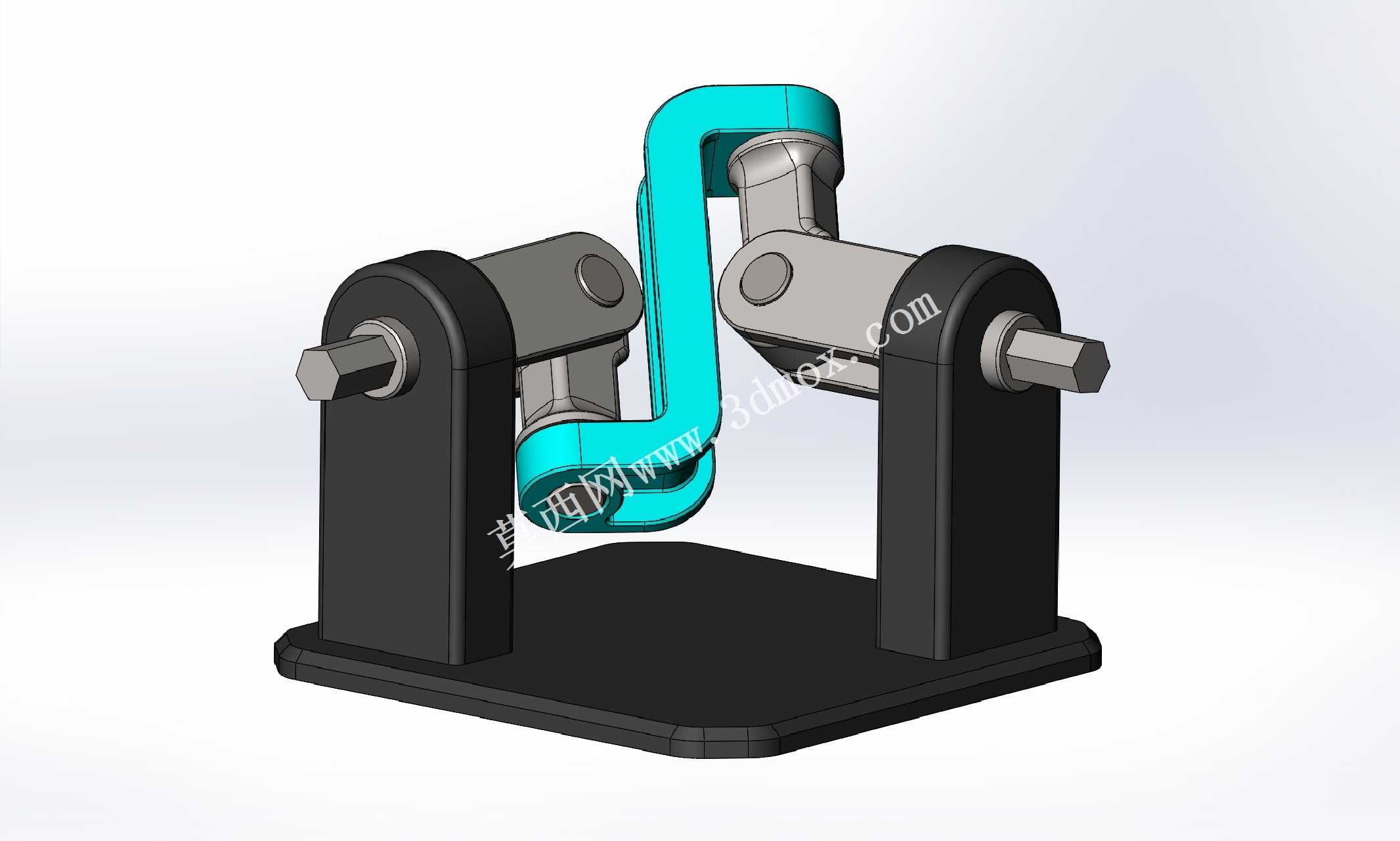

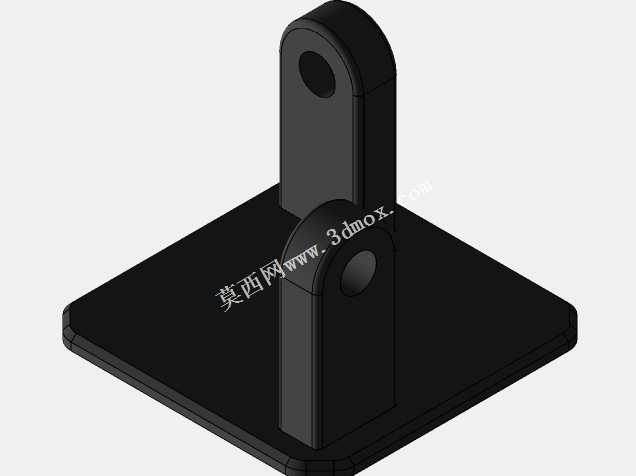

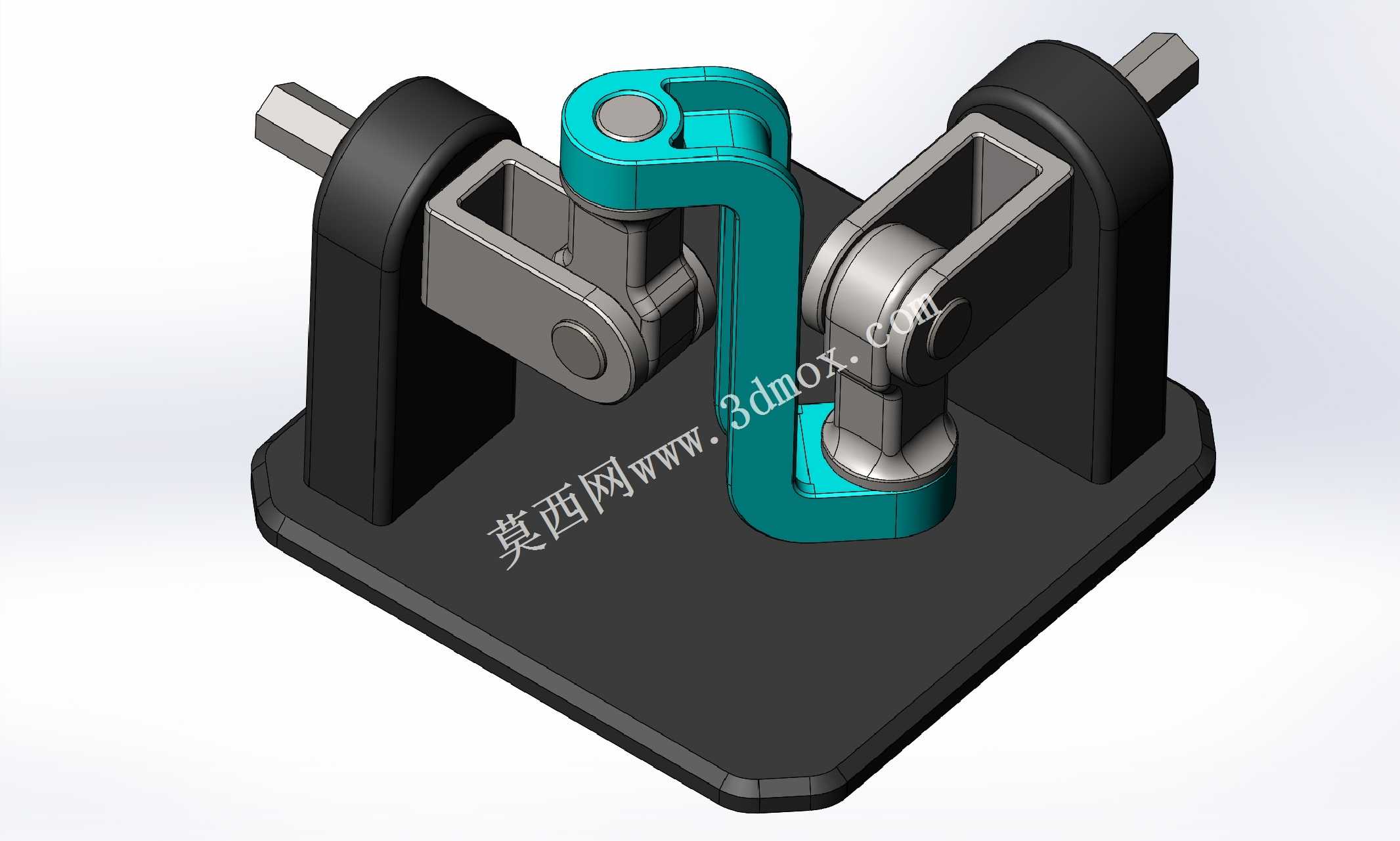

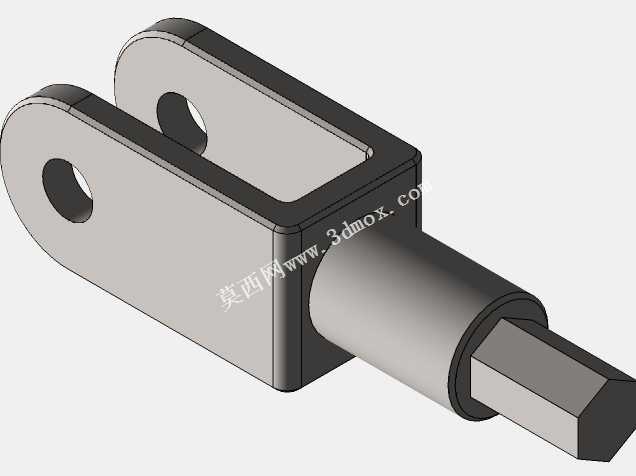

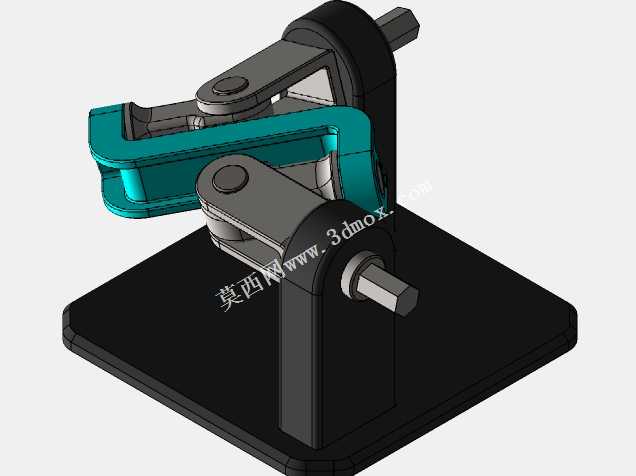

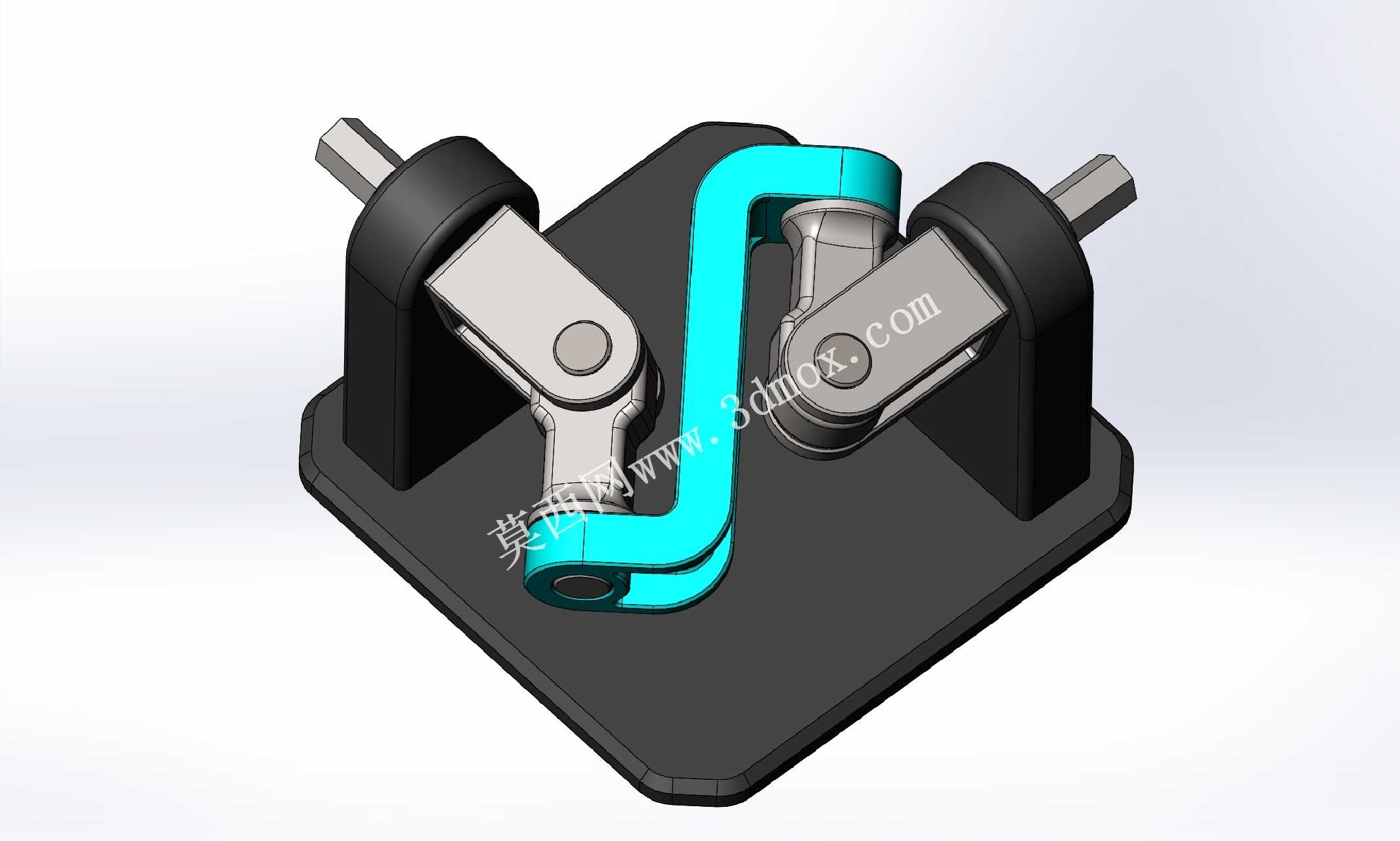

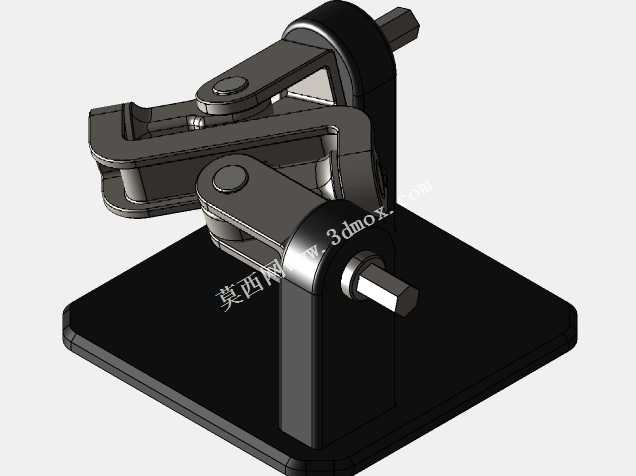

这款空间联动传动机构，主要面向小型动力传输场景设计，可适配教学演示教具、小型自动化设备动力换向、精密实验装置传动单元等应用场景，能够在有限安装空间内完成交错轴间的旋转运动传递，解决平行轴传动无法覆盖的空间布局需求。在实际使用中，该机构可将输入端的单向连续旋转，通过中间异形曲柄构件的联动，转化为输出端的同步交错旋转，两端输出轴可分别连接负载轮组、小型执行元件，实现两路动力的同步异向输出，无需额外加装换向齿轮组即可完成空间动力转向，大幅缩减传动单元的整体占用空间。从功能特性来看，机构采用对称双支座支撑结构，两侧立式支座与底部安装平台为一体化设计，有效提升整体运行刚性，减少高速运转时的构件晃动与传动间隙；中间青蓝色异形曲柄构件采用弯折式空间构型，两端分别通过铰接副连接两侧的传动摆臂，铰接位置预留了润滑储油槽，可在长期运转时存储润滑脂，降低铰接副的磨损速率，延长机构整体维护周期。设计过程中，优先考虑了安装适配性与运动干涉规避：底部安装平台为带圆角的矩形板式结构，四个边角预留了沉头安装孔位，可直接通过螺栓固定在设备安装基面，无需额外加工转接法兰；两侧支座的轴孔采用同轴度公差约束，保证两端输出轴的旋转同心度，中间曲柄的弯折弧度经过运动仿真校核，在全行程运转过程中不会与两侧摆臂、支座产生运动干涉，同时将传动过程中的死点位置通过摆臂角度偏移进行消除，保证机构运转全程无卡滞。外形尺寸方面，整体机构的长宽高比例适配小型设备的安装空间，底部平台的安装孔位间距符合通用小型机械的安装基准，两端输出轴的轴径采用标准系列尺寸，可直接匹配标准联轴器、带轮等外接传动件，无需二次加工轴径；安装边界上，机构运转时的最大外轮廓不超出底部平台的投影范围，周边无需预留额外的避让空间，可紧密安装在设备内部的紧凑腔体内，适配各类对空间占用有严格要求的小型动力设备。
