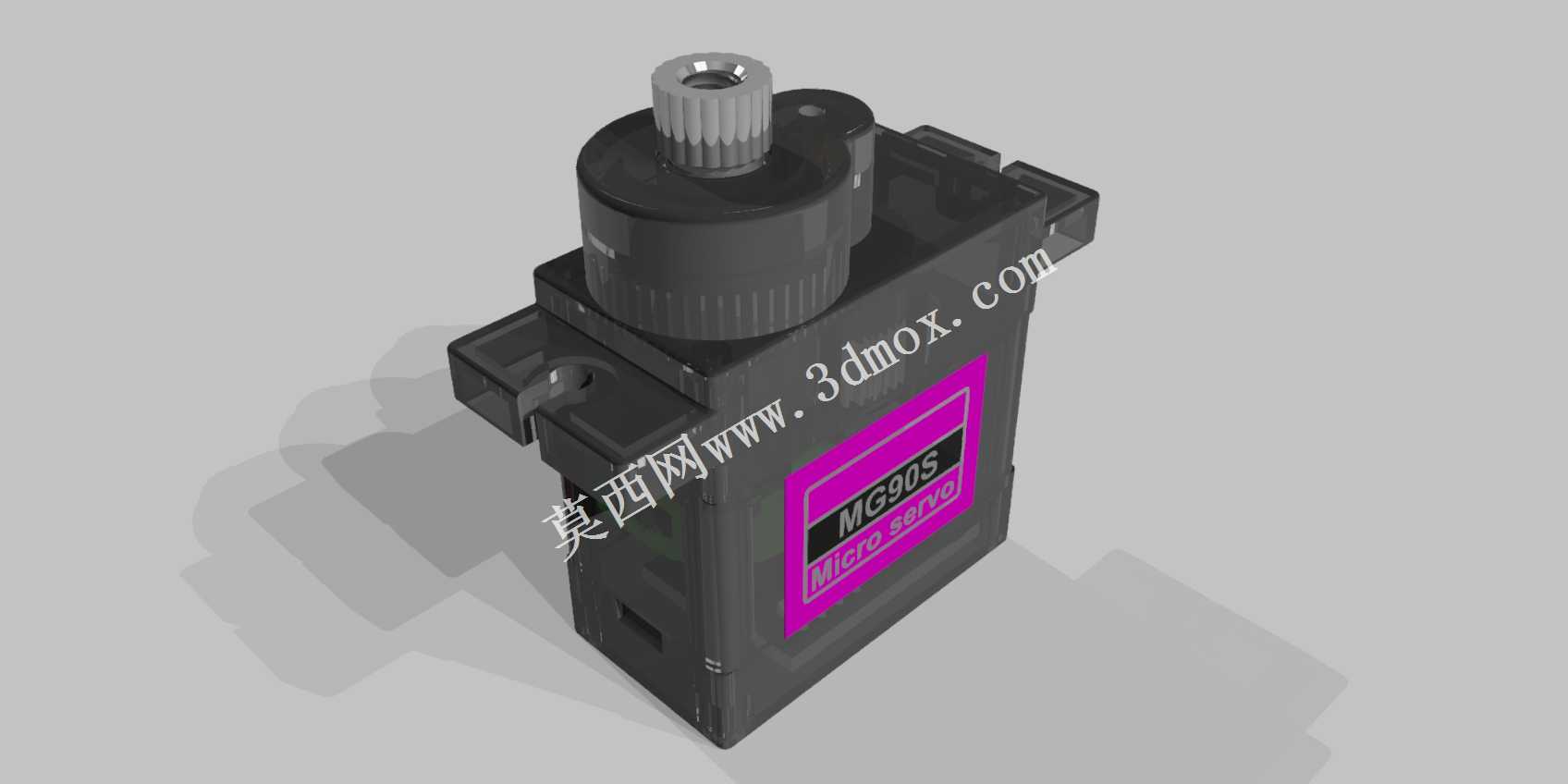

高细节MG90S金属齿轮微型舵机结构设计

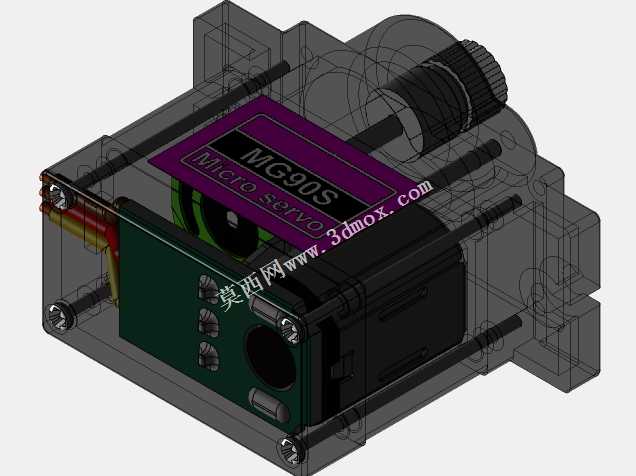

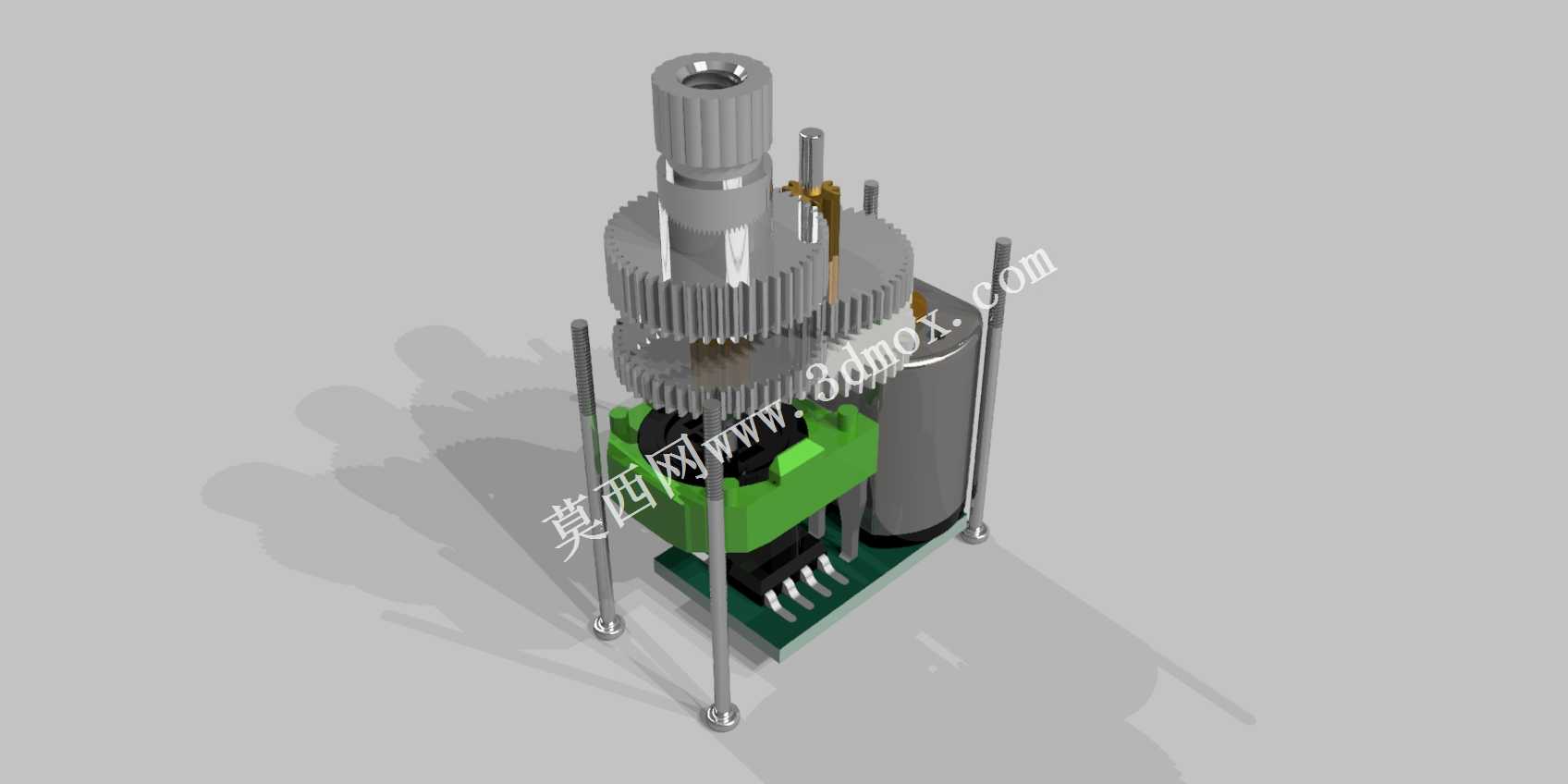

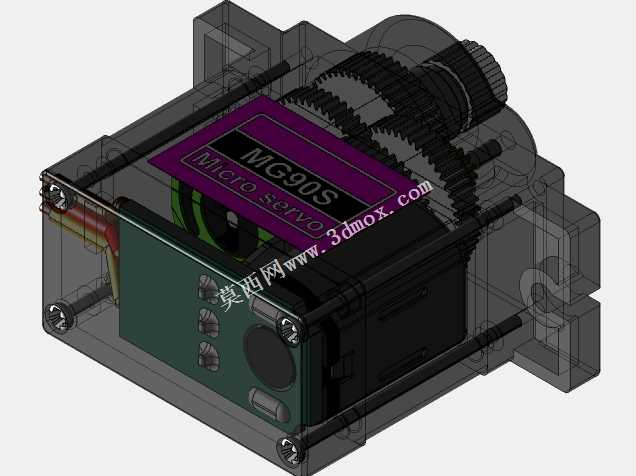

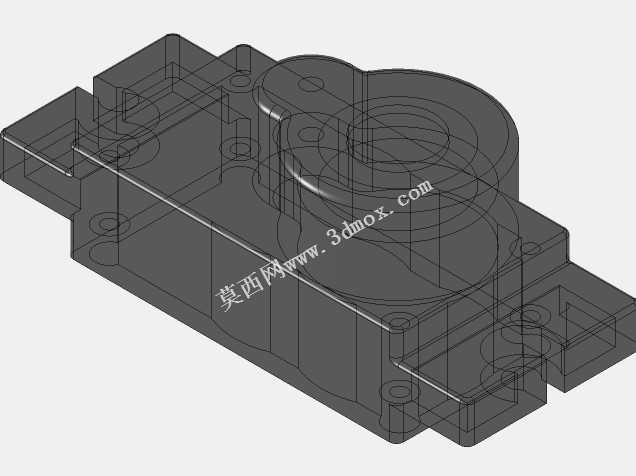

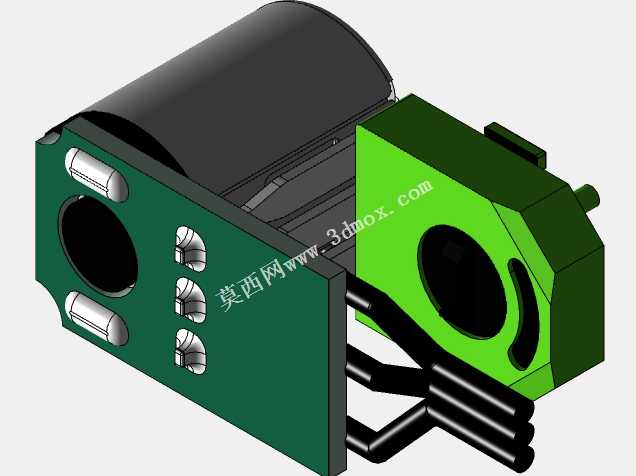

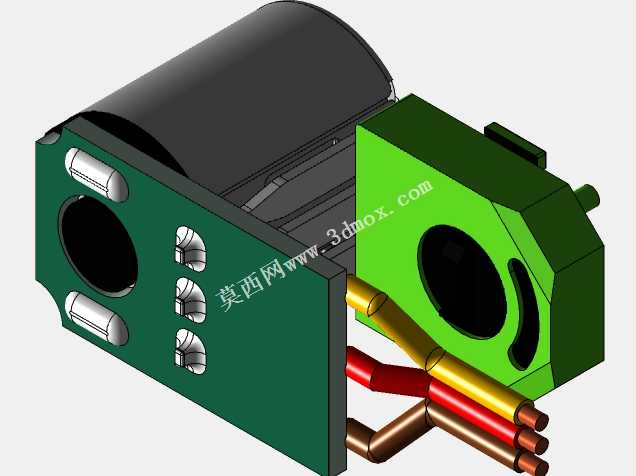

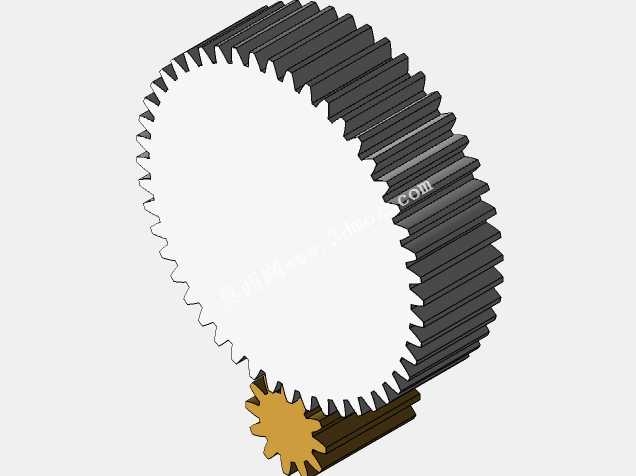

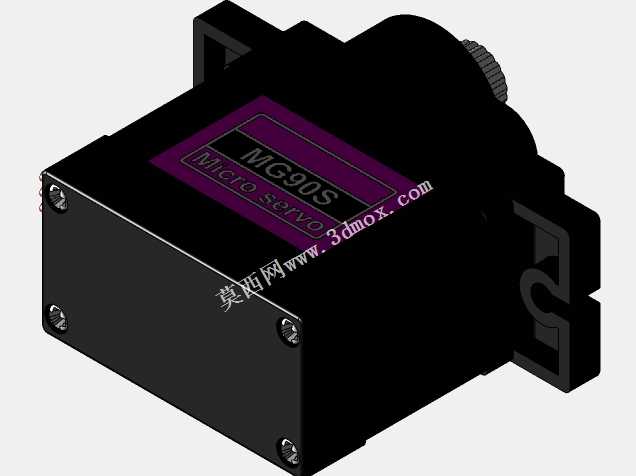

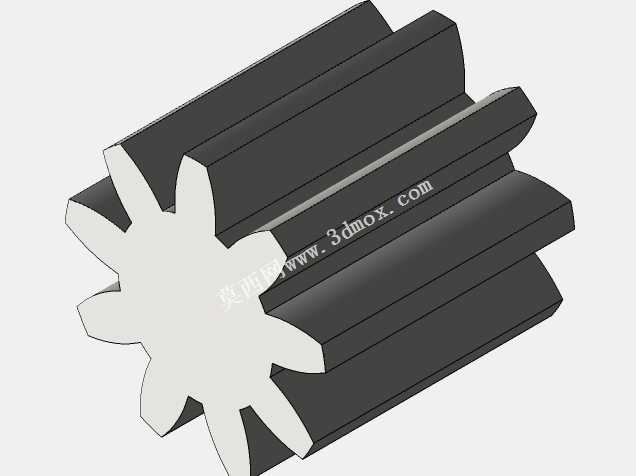

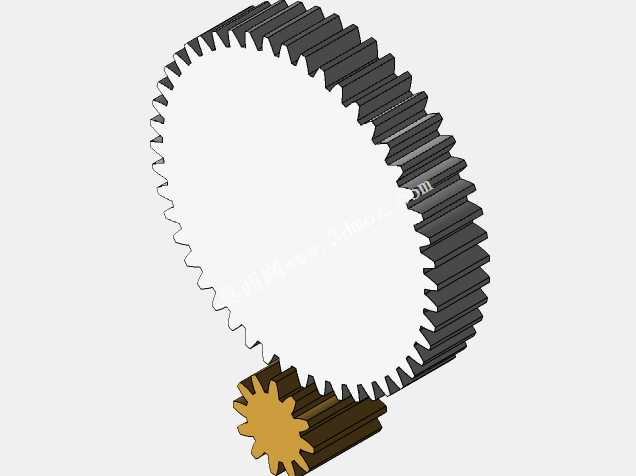

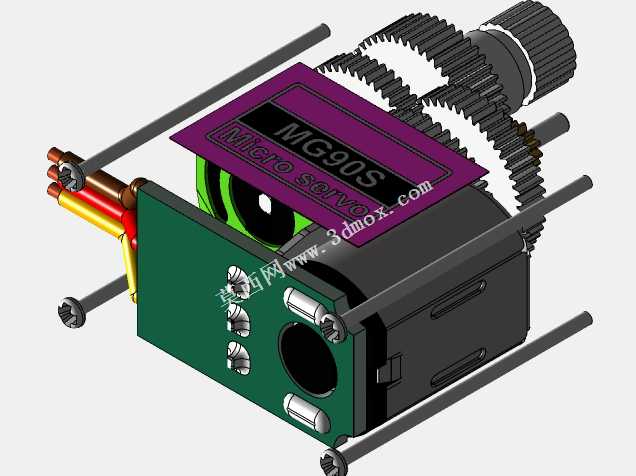

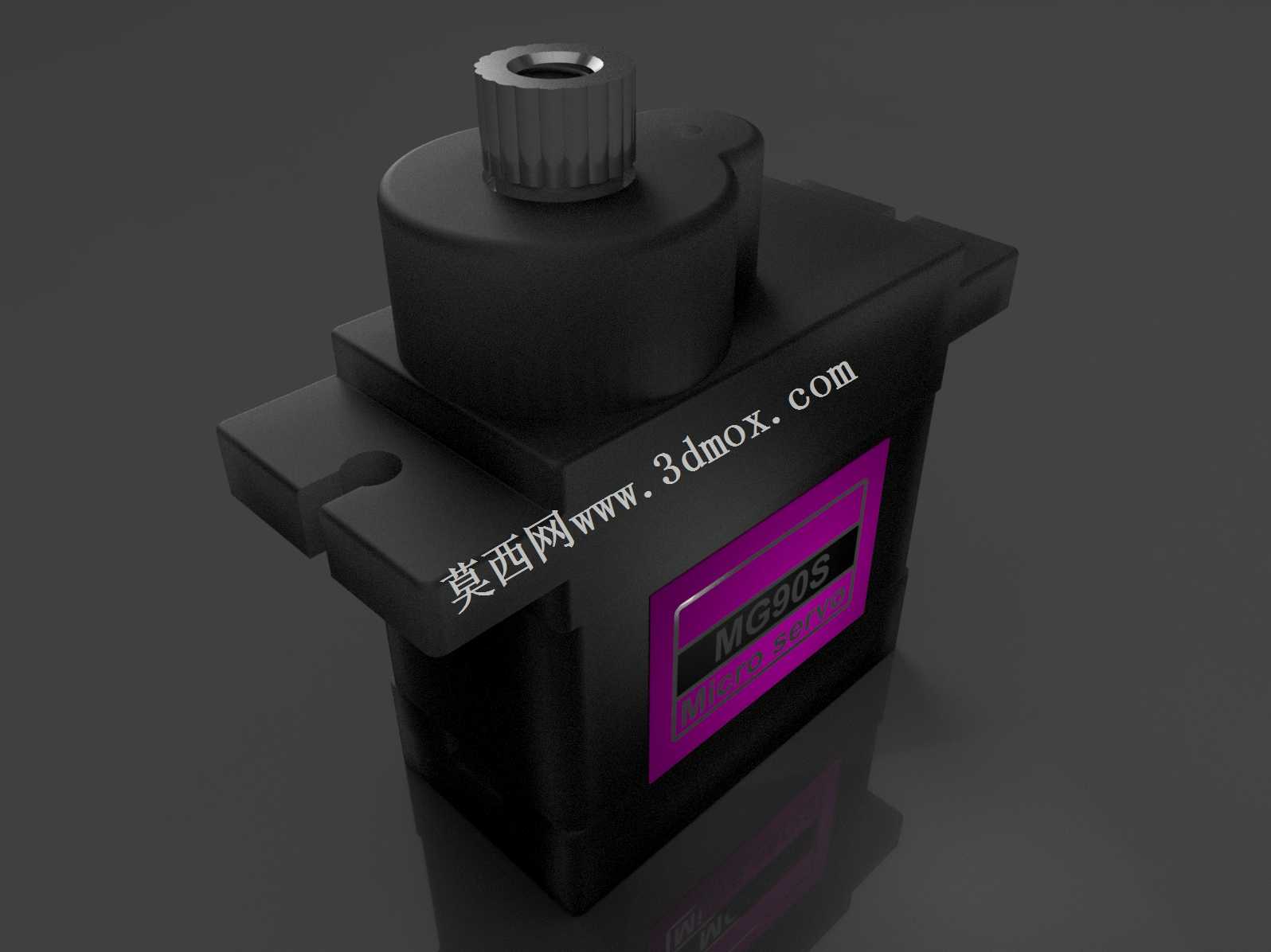

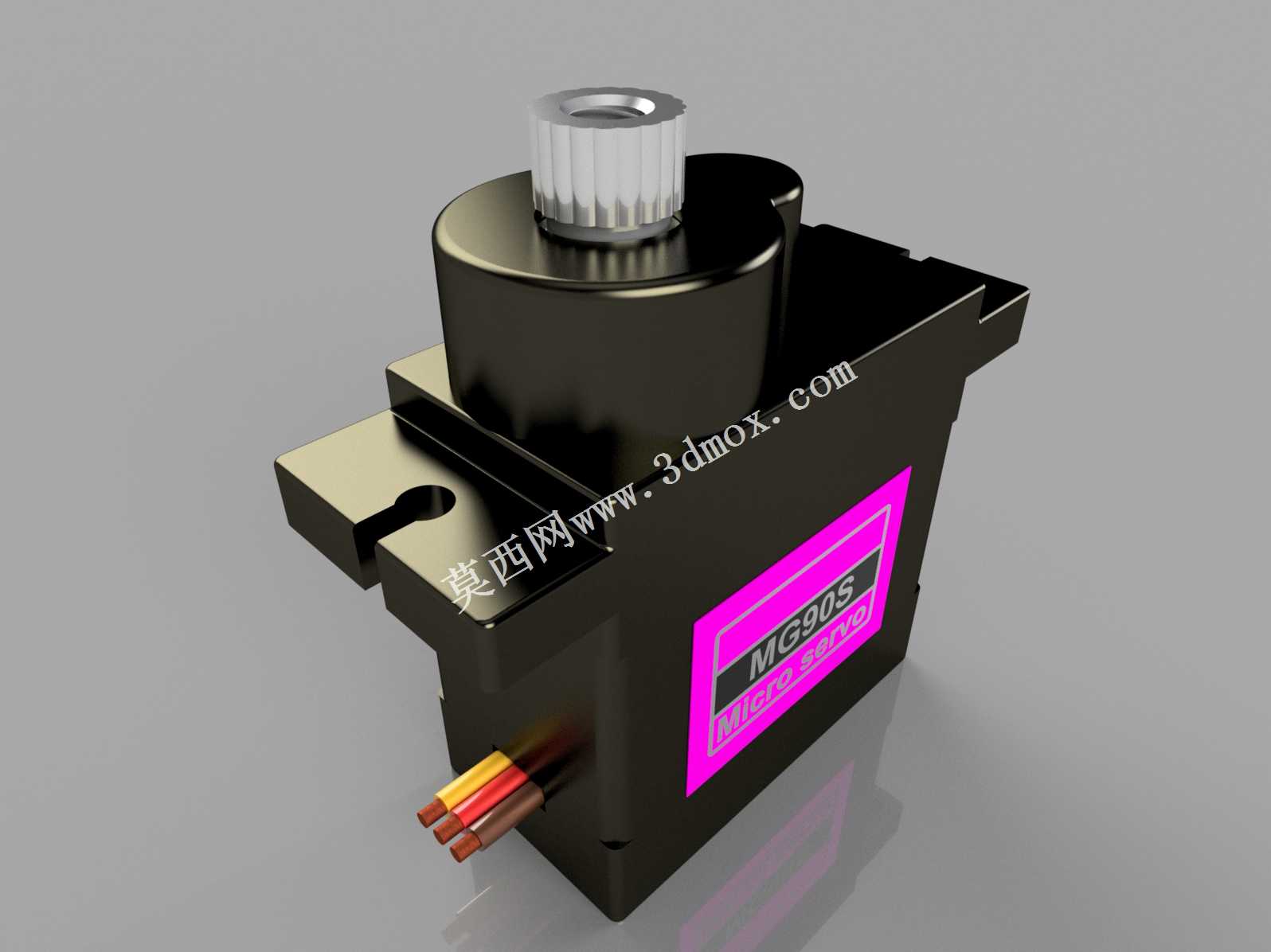

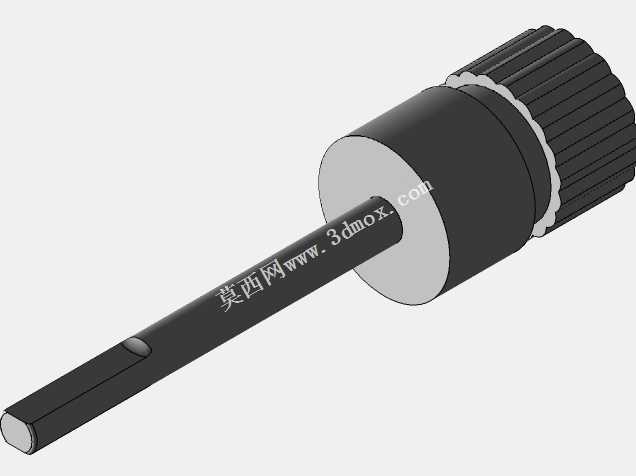

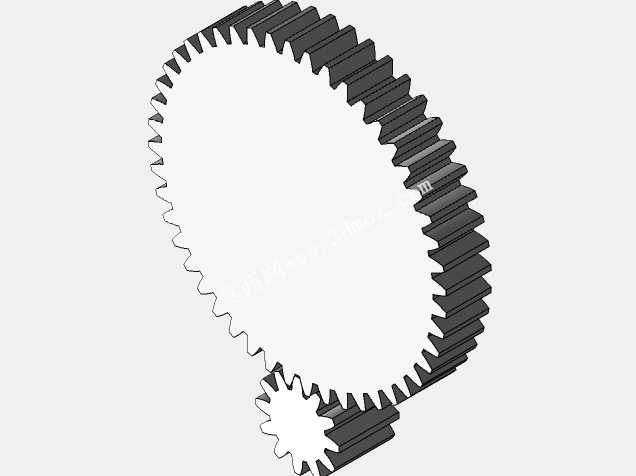

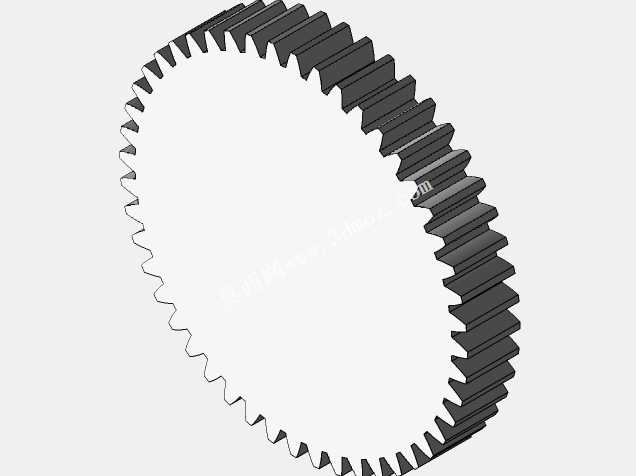

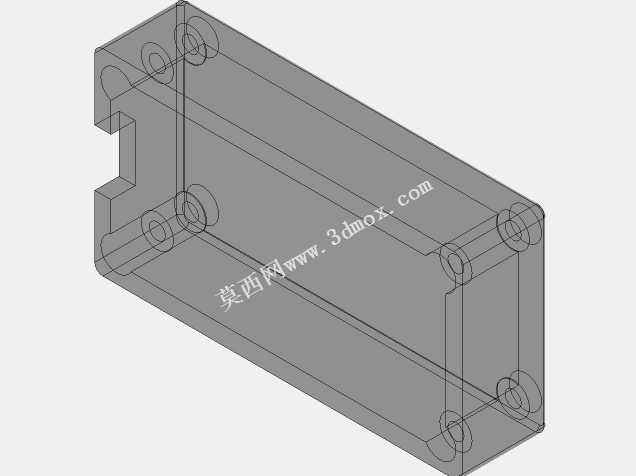

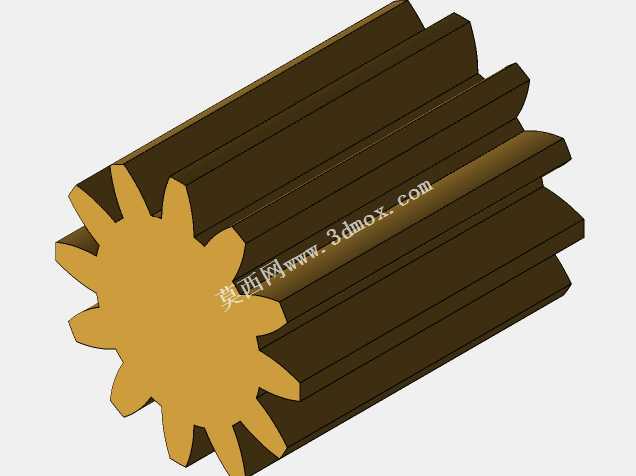

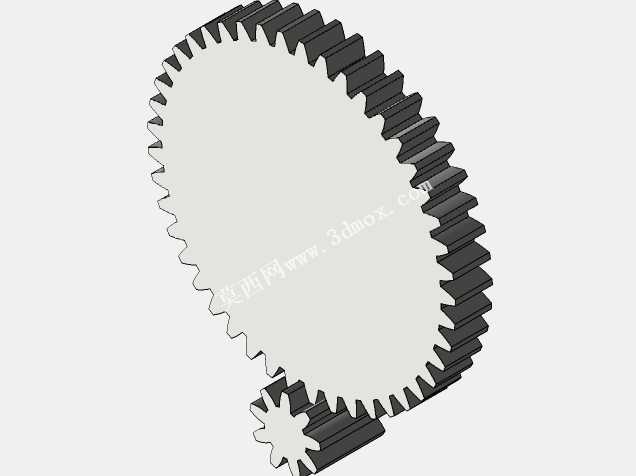

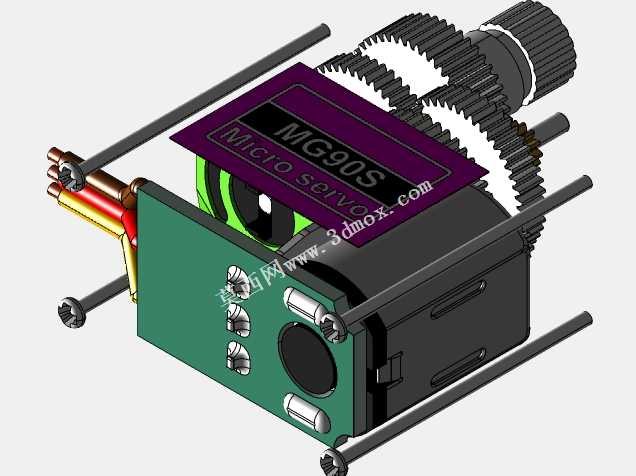

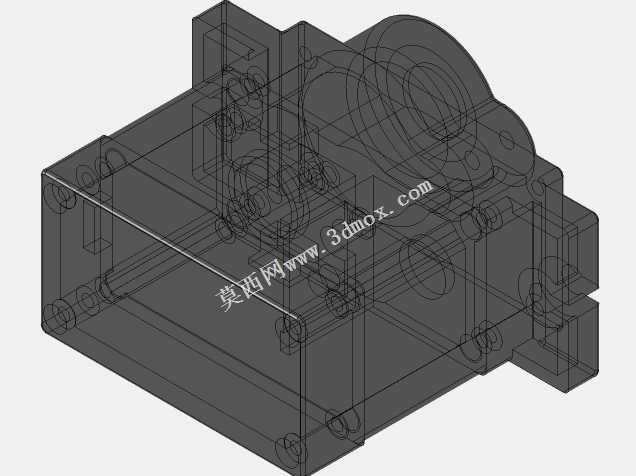

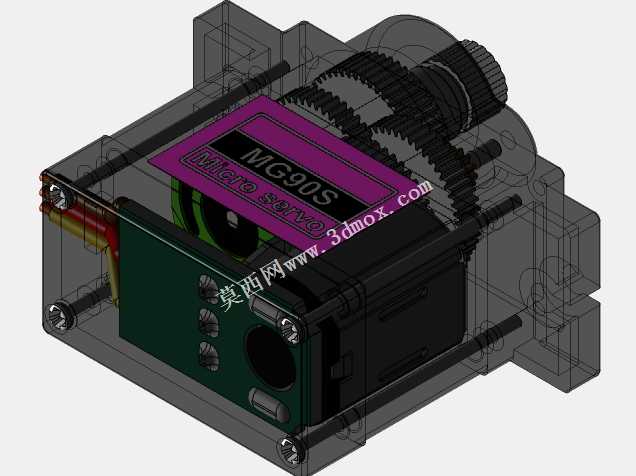

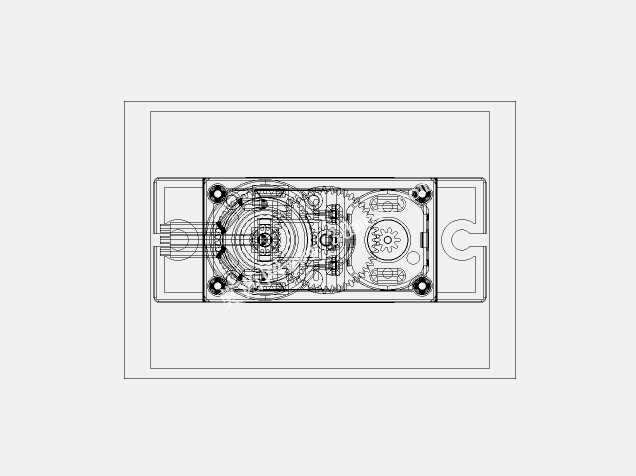

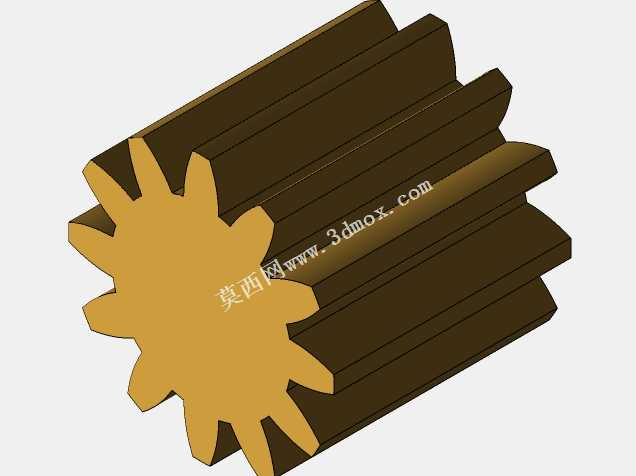

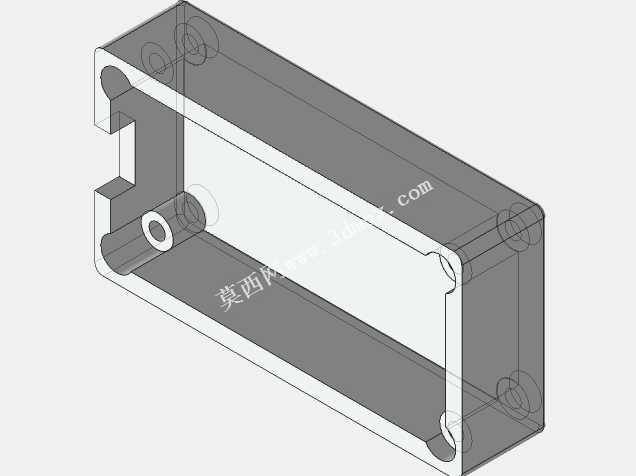

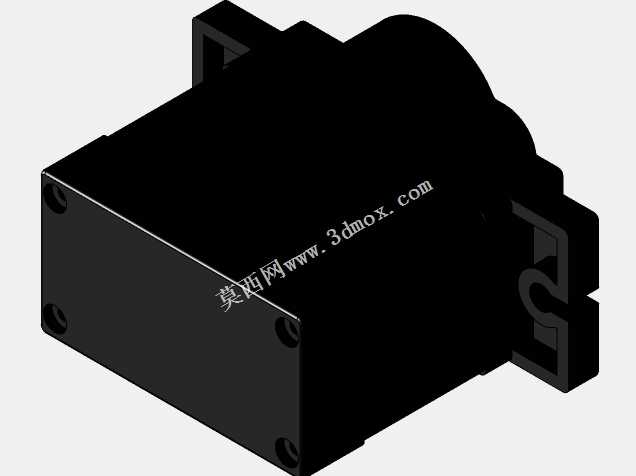

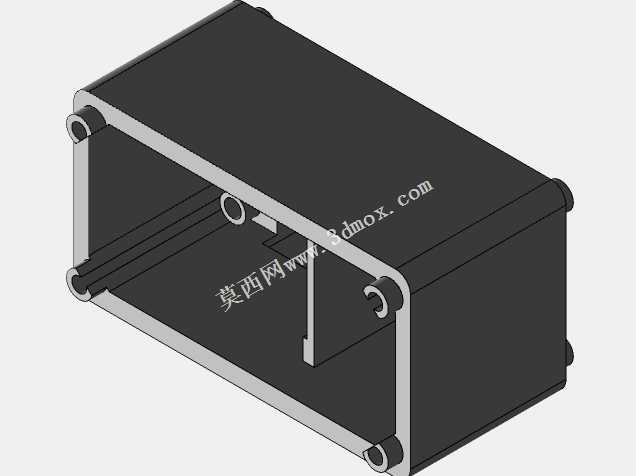

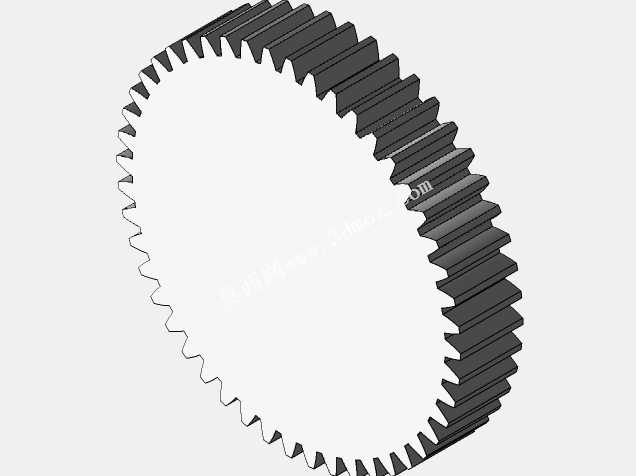

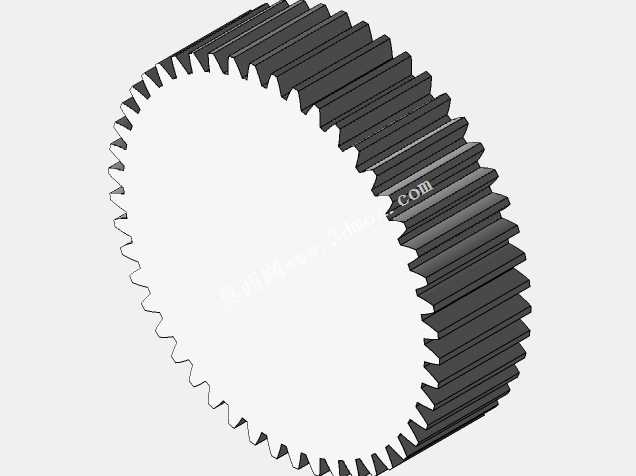

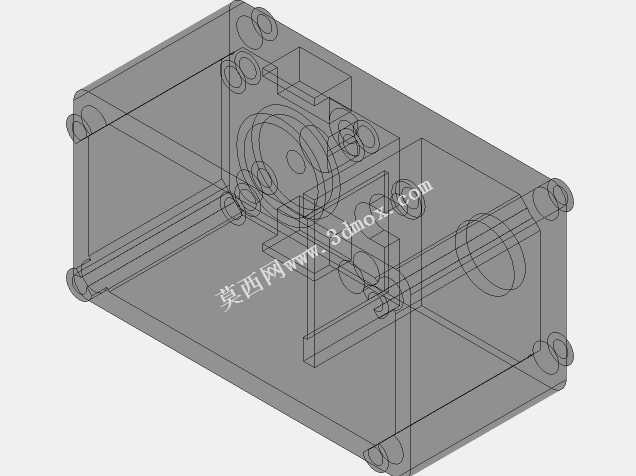

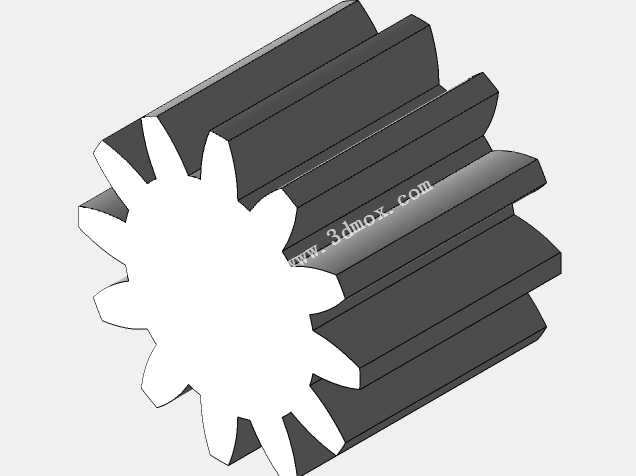

MG90S金属齿轮舵机是小型运动控制场景中应用极为广泛的执行部件，常见于航模固定翼、多旋翼无人机的舵面控制，小型仿生机器人关节驱动，智能小车转向机构，3D打印机自动调平结构，以及各类桌面级自动化装置的精准角度调节环节，相比普通塑料齿轮舵机，金属齿轮版本能承受更大的输出扭矩，在频繁往复转动、承受冲击负载的工况下不易出现打齿损坏，使用寿命得到大幅提升。这款舵机的整体结构设计围绕紧凑化、高可靠性展开，外壳采用高强度工程塑料注塑成型，上下壳体通过卡扣与定位柱配合实现紧密装配，既保证内部齿轮组、控制电路、直流驱动电机的防护性，又能将整体重量控制在极低水平，适配对负载重量敏感的航模、小型机器人应用场景。顶部输出轴采用带齿的标准舵机盘安装接口，兼容市面上绝大多数标准舵机摇臂、舵盘配件，输出轴根部设计有轴向限位结构，可在0-180度转动范围内实现机械限位，避免超程转动损坏内部齿轮与电位器。内部传动采用多级金属齿轮减速结构，将高速直流电机的高转速低扭矩输出，通过齿轮组减速转化为低转速高扭矩的角度输出，末级齿轮与高精度碳膜电位器直连，实时反馈输出轴角度位置，配合内部控制电路实现闭环角度控制，可根据输入的PWM信号精准定位到指定角度，角度控制精度可满足绝大多数小型运动机构的控制需求。设计过程中充分考虑了安装适配性，舵机两侧预留标准安装耳位，安装孔间距、孔径完全符合微型舵机通用安装规范，可直接适配各类标准舵机安装支架，无需额外定制转接结构；外壳侧面预留出线槽，信号与供电线缆从侧方引出，不会占用上下方安装空间，在紧凑安装场景下可灵活布置走线。整体外形尺寸严格遵循微型舵机的通用边界，长宽高控制在极小范围内，可嵌入狭小的设备内部空间，不会给搭载平台带来额外的空间负担。外壳表面的标识区域做了凹陷设计，既可以粘贴型号标识，也能提升外壳的结构强度，避免安装受力时出现壳体开裂；齿轮组的每一级传动都设计有对应的轴套定位结构，减小齿轮转动时的径向窜动，降低传动间隙，提升角度控制的重复定位精度，在频繁正反转的工况下也能保持稳定的传动精度。
