大扭矩金属齿轮MG995舵机结构设计

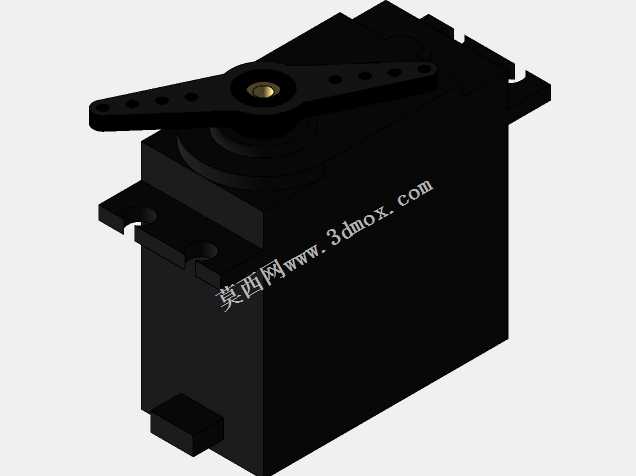

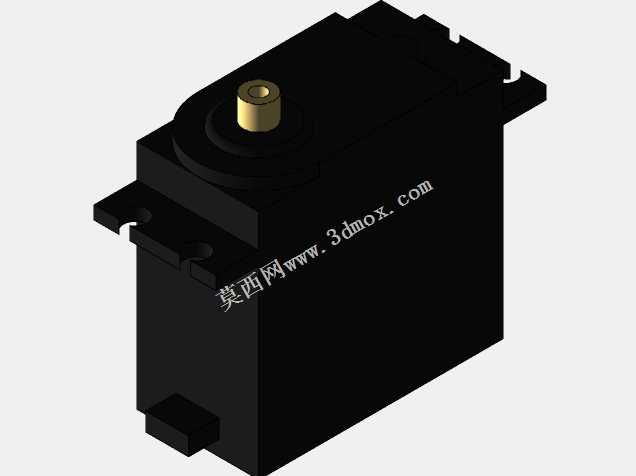

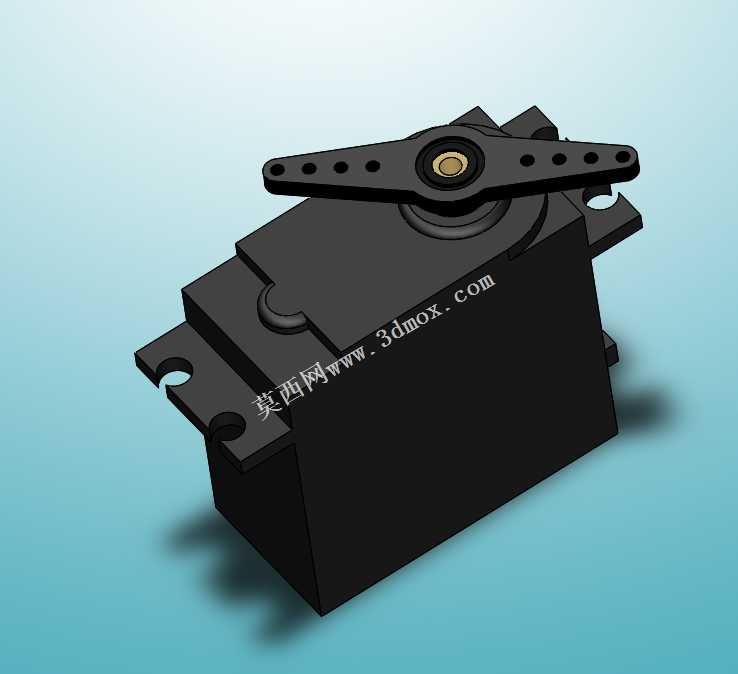

这款MG995舵机是小型运动控制场景中应用极广的动力执行部件，在航模领域常被用于固定翼副翼控制、直升机倾斜盘调节、车模转向与油门控制，在机器人领域可作为小型机械臂关节驱动、仿生机器人肢体动作执行、智能小车转向机构的动力源，也能适配智能家居电动开合结构、小型自动化设备的角度调节工位，凭借亲民的成本与可靠的扭矩输出，成为创客开发、教学实验、小批量设备改装的首选执行元件。它的核心功能是接收PWM控制信号，输出指定角度的旋转动作，同时提供足够的扭矩带动负载完成精准的角度定位，相比普通微型舵机，它的金属齿轮组能承受更大的负载冲击，不会因为瞬时过载出现扫齿损坏，长时间带载运行的稳定性更出色。设计这款舵机结构时，首先围绕安装兼容性做了统一规划，外壳两侧的固定耳预留了标准安装孔位，孔距完全匹配市面上主流的舵机安装支架尺寸，不管是嵌入式安装在设备壳体内，还是通过支架外接固定，都不需要额外做安装位的二次修改；顶部的输出轴采用标准花键结构，能兼容市面上绝大多数的舵机摇臂，包括一字摇臂、十字摇臂、圆盘摇臂等不同类型，用户可以根据实际负载的连接需求快速更换配件。外壳采用高强度工程塑料注塑成型，表面做了细微的磨砂处理，既可以提升握持装配的手感，也能在日常使用中抵御轻微的磕碰刮擦，壳体的拼接缝隙做了错位止口设计，能阻挡日常环境中的灰尘进入壳体内部，避免齿轮组积灰出现卡滞。内部的齿轮传动组做了逐级减速的配比优化，把电机的高转速低扭矩输出，通过三级齿轮减速转化为输出轴的低转速高扭矩输出，每一级齿轮的啮合间隙都控制在合理范围，既不会因为间隙过大出现回程误差影响定位精度，也不会因为间隙过小导致传动阻力增大、运行发热。输出轴的根部镶嵌了含油轴承，相比普通的塑料轴套，能大幅降低转动时的摩擦阻力，提升长时间往复转动的使用寿命，也能减少径向负载对输出轴的磨损。舵机的出线位置做了防拉扯的结构设计，线材从壳体引出的位置做了加厚的护线套，避免装配或者使用过程中线材被拉扯断裂，内部的电位器与输出轴做了同轴固定，能实时反馈输出轴的转动角度，形成闭环的位置控制，保证每次转动都能精准到达指定角度，不会出现丢步或者角度偏移的问题。整体外形尺寸遵循了标准大舵机的通用规格，长宽高的边界尺寸能适配绝大多数常规舵机的安装位，用户替换旧舵机时不需要修改原有设备的结构尺寸，底部的平整平面可以直接贴合安装基面，配合固定耳的螺丝孔就能完成牢固固定，输出轴的中心高度也和同规格舵机保持一致，更换摇臂或者连接负载时不需要重新调整传动间隙。
