手持USB数码显微观测镜头结构

　　这套结构围绕便携式USB数码显微观测镜头展开，外观采用近似圆柱的立式筒身，前端为透明半球形护罩，后端集成图像采集与USB数据输出相关结构。它不是传统台式显微镜的缩小复刻，而是面向近距离、低倍率、快速采图场景设计的独立观测终端，常见于电路板焊点检查、小件表面缺陷确认、印刷字符核对、材料纹理观察以及教学演示等场合。使用时可直接手持靠近被测物，也可配合支架固定在流水线旁、实验台或维修工位上，通过USB接口将画面传输到电脑端进行显示、抓拍和记录。

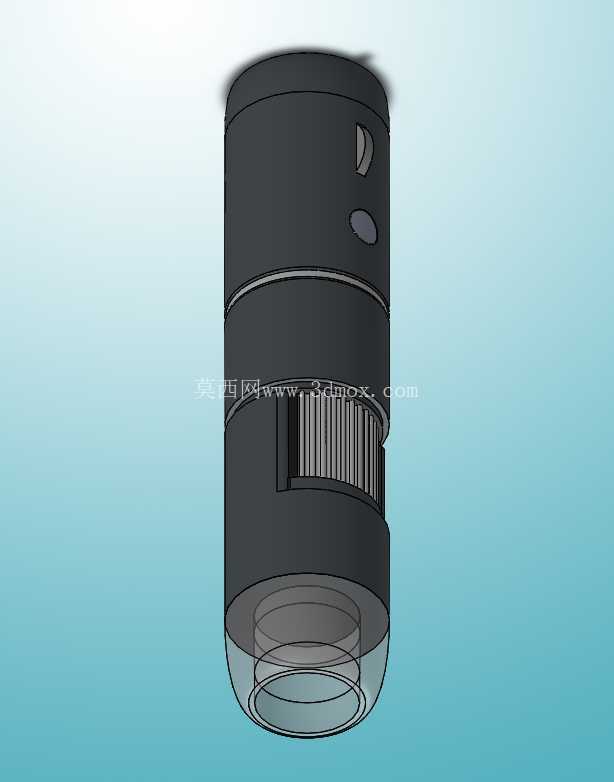

　　从结构布置看，筒身内部需要容纳成像模组、镜头光路、照明元件和调焦传动件。外部壳体分成多段圆柱区域，段与段之间通过台阶、环槽和配合止口定位，既便于注塑或机加工件装配，也能在维修时按模块拆开。侧面预留的按键或窗口位置对应拍照、调光或状态指示需求，开孔边缘需要考虑壁厚过渡，避免薄壳处出现强度不足。筒身中部可见带齿纹的旋转调焦区域，齿形沿周向布置，手指转动时可带动内部镜组沿轴向微动；这种结构的关键不在齿纹本身，而在于旋转运动到直线运动的转换、导向间隙控制以及调焦手感的一致性。若导向过松，画面容易在轻微触碰下失焦；若过紧，则现场快速调整时操作迟滞。

　　前端透明罩承担保护与接近观测的作用，半球形轮廓能够减少边角磕碰，也让镜头与被测面之间保持明确的安全距离。设计时需要关注罩体材料的透光率、表面划痕风险以及与黑色外壳的配合密封。对于工业点检场景，镜头可能靠近油污、粉尘或金属屑，透明罩应可更换或便于清洁；外壳接缝处则要避免形成藏污沟槽。后端筒体主要布置电子元件和线缆连接空间，内壁需设置筋位、柱位或卡扣，用于固定电路板和接插件，防止USB线插拔时载荷直接传递到脆弱焊点。

　　安装边界方面，该类设备整体外径受人手握持尺寸约束，筒身不宜过粗，长度则要兼顾光路行程和电子件堆叠。手持使用时，重心应尽量靠近握持区，避免前端镜头过重导致疲劳；固定使用时，可利用圆柱外圆装夹在支架夹座中，因此外壳关键圆柱段的圆度和同轴度会影响夹持稳定性。镜头前端到观测面的工作距离很短，外围护罩半径、侧面按键突出量和线缆出线方向都要纳入干涉检查。若在自动化设备上并排布置多个显微镜头，还需核对相邻筒身中心距、视野范围以及维护拆卸空间。

　　建模时可按外壳、透明护罩、调焦环、内部镜组、成像板和接口件分层处理。外观曲面虽然简洁，但配合关系较多：圆柱止口决定装配同轴度，环槽决定密封圈或装饰圈位置，齿纹区域既要满足手指摩擦，也要考虑模具脱模或加工刀路。对于结构工程师而言，这类产品的难点在于把光学成像、电子连接、人机握持和现场防护压缩到狭小筒体内，并在外观简洁的前提下保证调焦可靠、装拆方便、长期使用不松旷。
