小型舵机式伺服执行构件三维结构设计

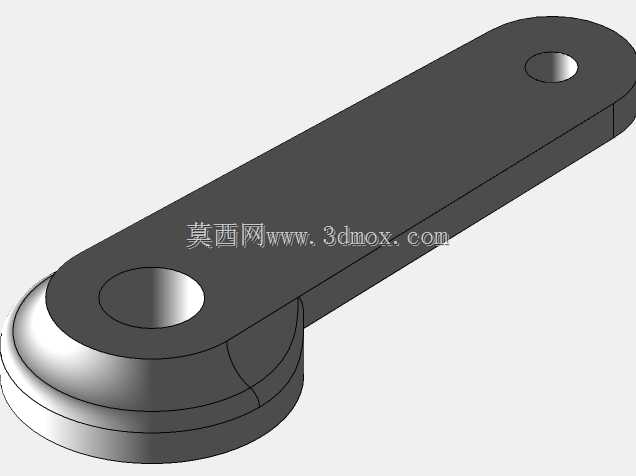

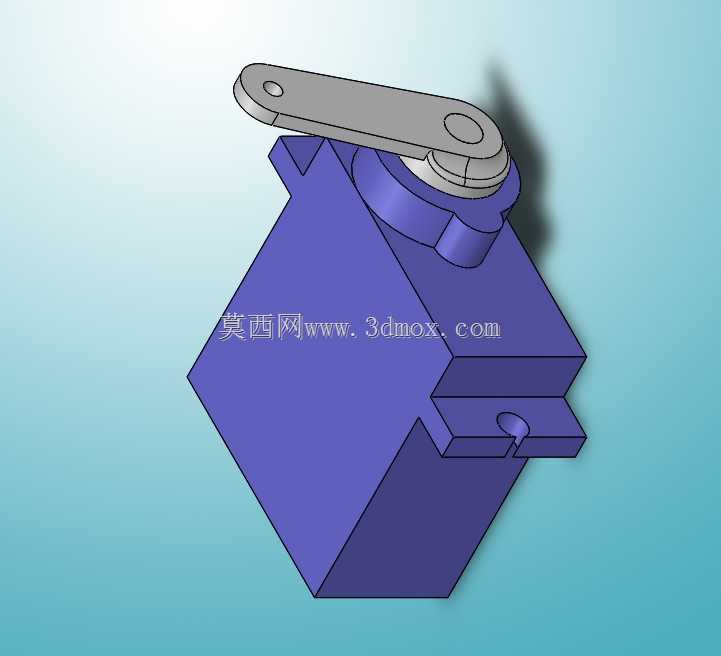

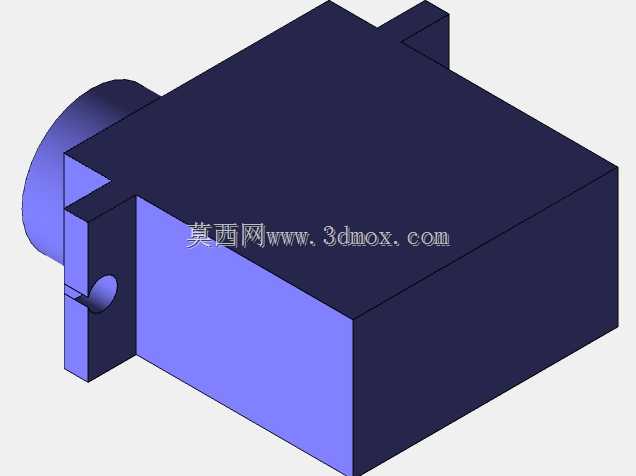

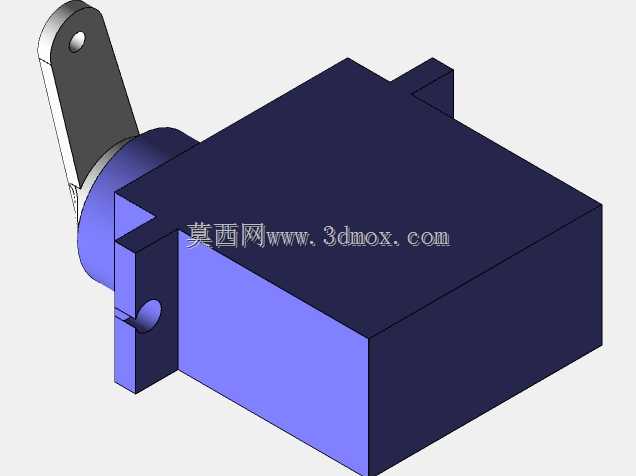

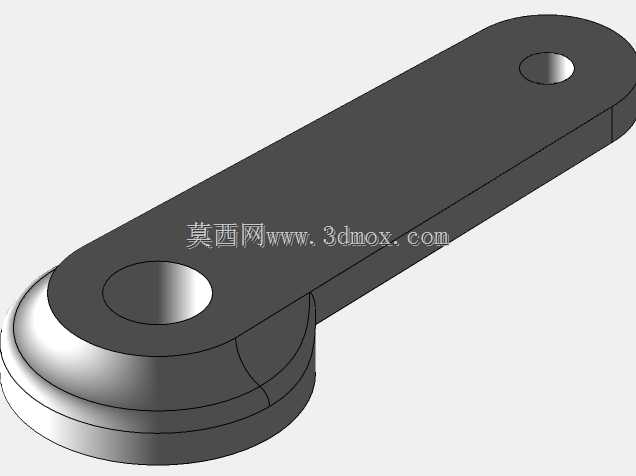

这类小型转角伺服执行构件，是桌面级自动化装置、航模舵面控制、小型机械臂关节驱动场景里的核心执行部件，日常做小型设备开发时，经常会用到这类构件来实现精准的角度偏转输出。从结构设计逻辑来看，整个构件采用分体式装配思路，主体为方形基座结构，基座侧面预留了标准的安装凸耳与定位孔位，安装时不需要额外设计复杂的转接支架，直接通过标准紧固件就能固定在设备安装面板上，适配多数小型自动化设备的安装空间边界。输出端采用带安装孔的摇臂结构，摇臂与输出轴通过扁位定位传递扭矩，避免转动过程中出现打滑丢步的问题，摇臂上的预留孔位可以直接连接连杆、摆杆等从动构件，快速实现转动到直线往复运动的转换。做结构建模的时候，需要重点关注基座与输出轴的配合公差，输出轴的轴向窜动量需要控制在合理范围内，不然会直接影响角度控制的重复定位精度，基座内部的腔体要预留出减速齿轮组、驱动电路板、电位器检测元件的安装空间，各部件之间要留出足够的装配间隙，避免组装后出现运动卡滞。实际应用中，这类构件的输出扭矩覆盖小负载驱动场景，角度控制范围通常在0到180度区间，能够满足多数需要定点角度偏转的机构需求，比如小型物料分拣装置的拨杆驱动、智能小车的转向控制、航模的舵面偏转调节、教学用机械臂的关节转动，都能看到这类构件的应用。建模过程中要注意安装边界的尺寸校验，基座的方形轮廓要保证安装时不会和周边构件产生干涉，输出摇臂在全行程转动范围内，要校核运动包络空间，避免摇臂转动时碰撞到设备的其他结构件。输出轴的中心高尺寸要和配套的连杆机构安装尺寸匹配，不然会出现传动卡涩、额外负载增大的问题，基座底部的出线槽位置要合理规划，方便驱动线缆的引出与固定，避免设备运行过程中线缆被运动部件剐蹭破损。这类构件的结构设计偏向紧凑化，在有限的体积内集成了动力输出、减速传动、位置检测的全部功能，做三维建模时需要充分考虑各部件的装配顺序，保证拆分后的零件能够顺利完成组装，同时兼顾后期维护的便利性，不需要拆解整个基座就能完成输出摇臂的更换。
