聚束塑料件冲压成型模具装配结构

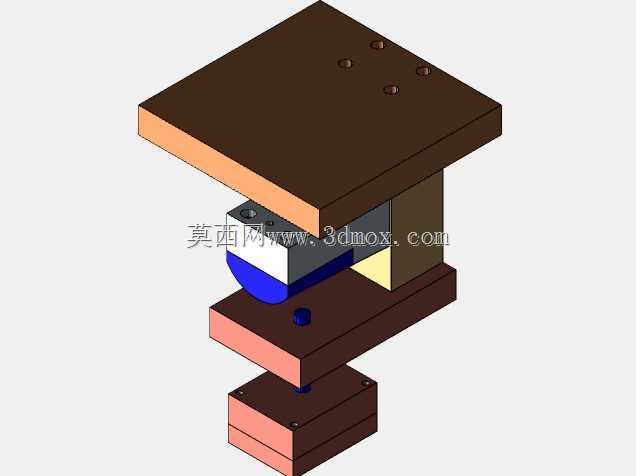

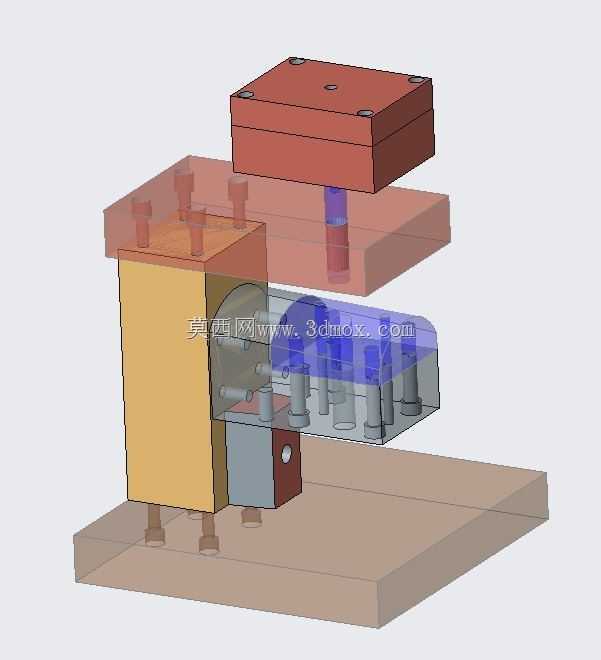

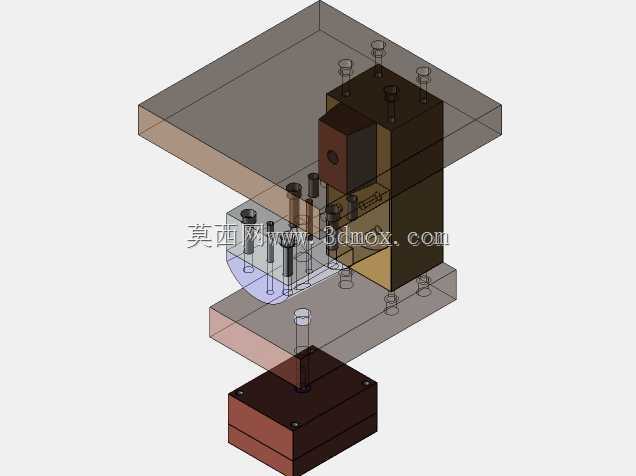

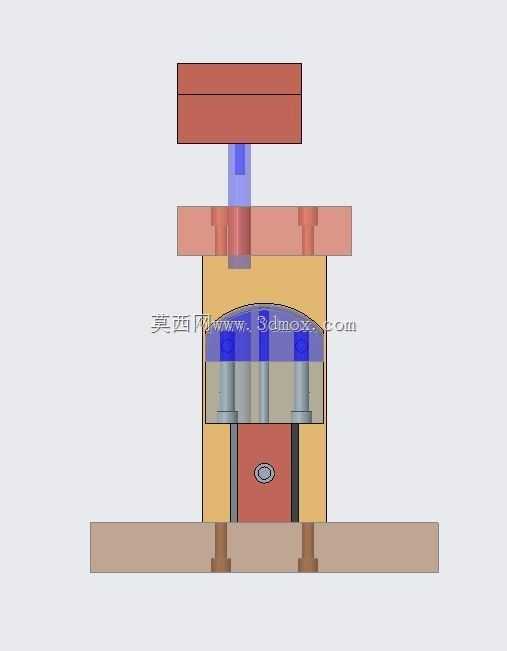

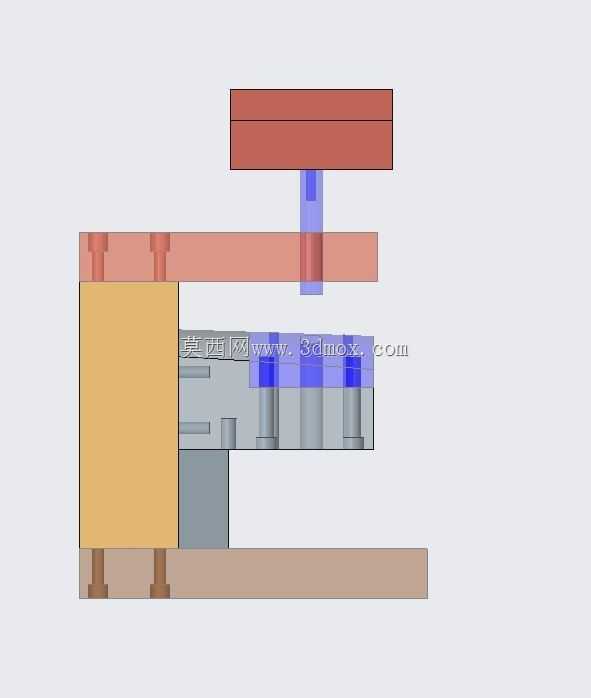

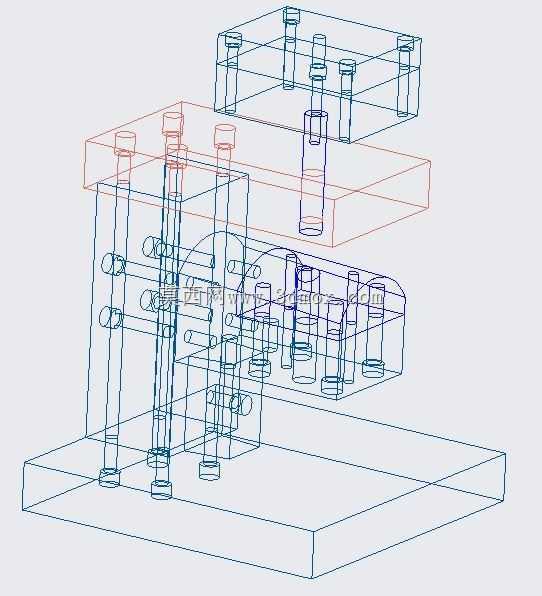

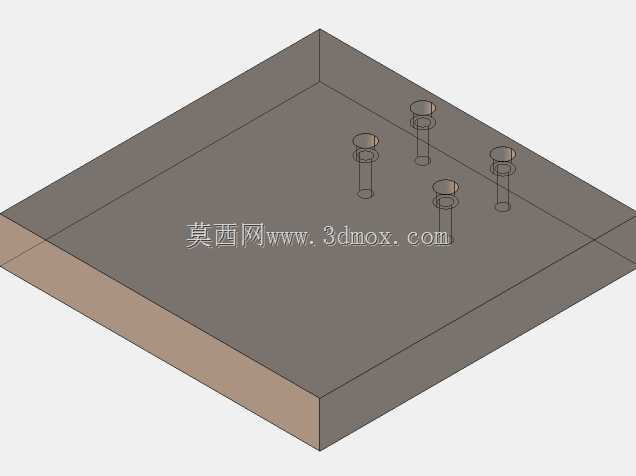

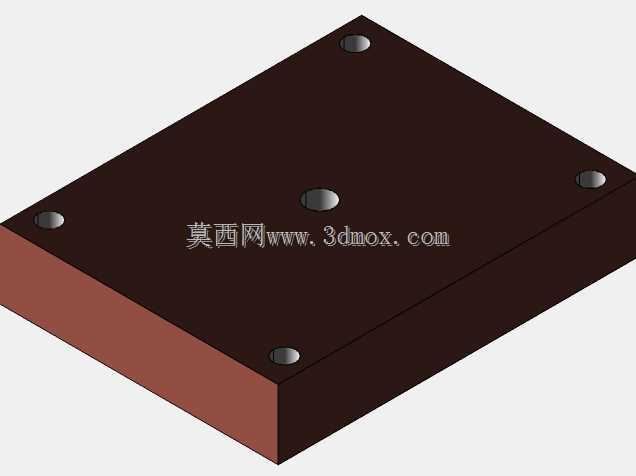

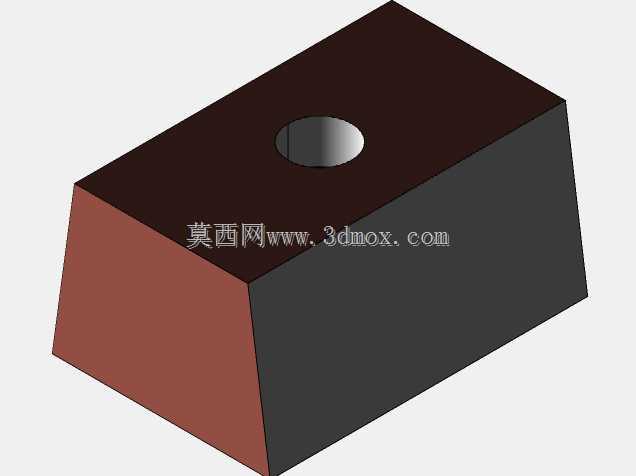

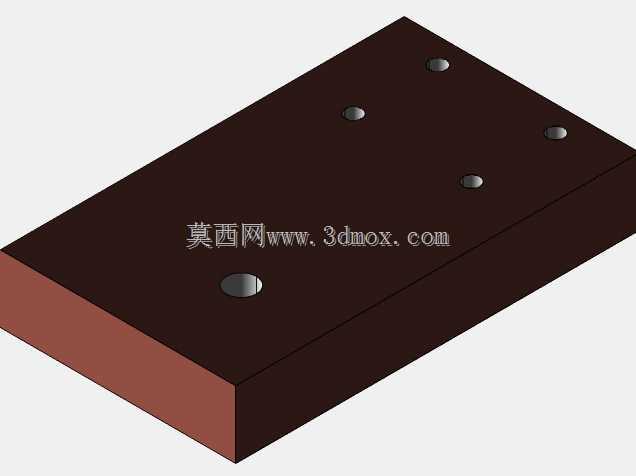

这套聚束塑料件的冲压成型装配结构，主要面向线束包覆类塑料零件的批量冲压生产场景，广泛应用在汽车线束整理、家电内部走线固定、工业设备线缆防护等领域，用来完成带特定包覆型腔的塑料件冲切、成型工序，替代传统的注塑后裁切工艺，能大幅提升薄壁塑料件的成型精度与生产效率。整套结构采用上下模分层叠装的设计逻辑，上模部分设置了独立的模柄连接位与冲裁动力传递块，可直接适配常规开式冲床的滑块安装接口，安装边界适配市面多数公称压力16吨到25吨的小型冲床工作台，模座整体长宽尺寸控制在320mm*280mm范围内，不需要对原有冲床工作台做额外改造即可快速装夹投产。下模部分集成了成型型腔、顶料机构与定位挡块，针对聚束塑料件的半圆弧包覆结构做了仿形的型腔设计，能在冲压过程中对塑料坯料形成均匀的压持力，避免薄壁塑料件冲切过程中出现翘边、开裂、压痕等常见不良。设计过程中充分考虑了塑料件冲压的回弹特性，在成型工位预留了0.15mm的回弹补偿量，同时在冲切刃口位置做了微小的圆角过渡，减少冲裁过程中塑料屑的产生，降低后续清理模具的频次。整套装配结构的导向部件采用独立的导柱导套结构，分布在模座的四个对角位置，合模过程中能保证上下模的对位精度控制在0.02mm以内，避免冲切刃口出现偏磨，有效延长模具的整体使用寿命。顶料机构采用弹性顶针布局，对应塑料件的非成型面设置顶出点位，冲压完成后能平稳将成型件从型腔内顶出，不会在零件表面留下顶出痕迹，满足外观件的表面质量要求。定位挡块采用可调节式设计，可根据不同批次塑料坯料的尺寸公差做微调，兼容一定尺寸范围内的坯料上料，不需要更换整套定位结构，能快速切换小批量不同规格的聚束塑料件生产，降低生产换型的时间成本。
