管道固定用管夹塑料注射成型模具

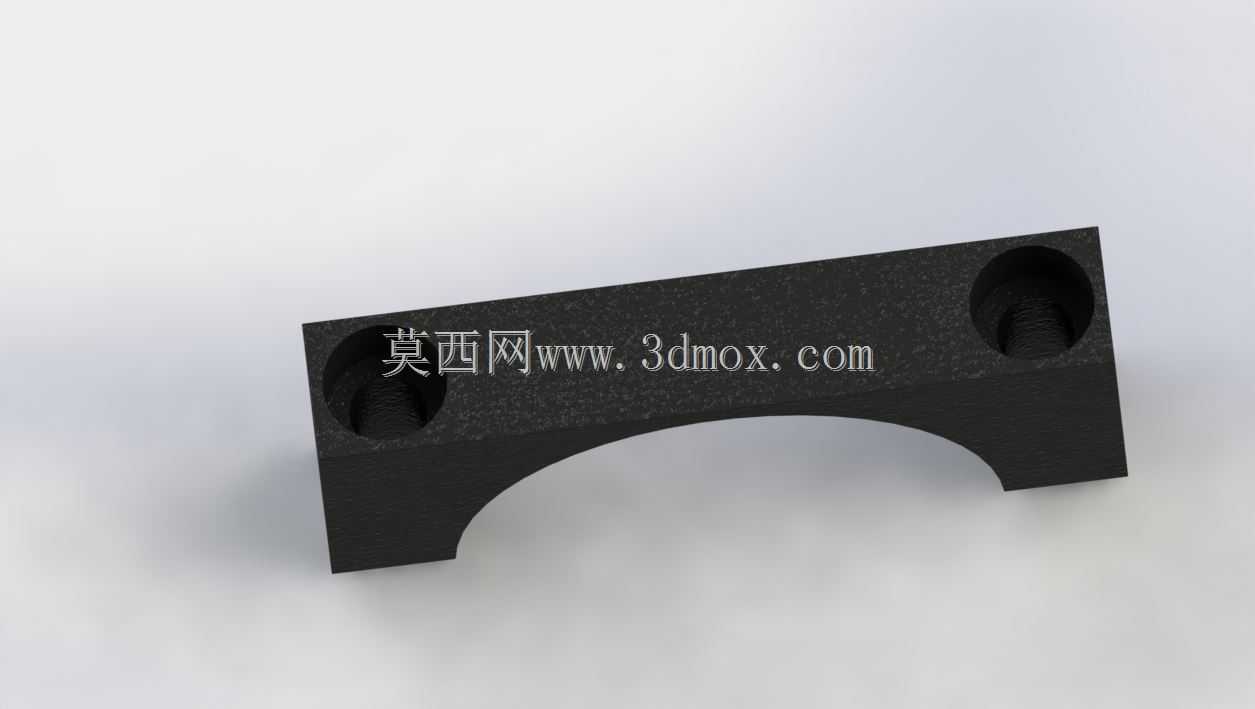

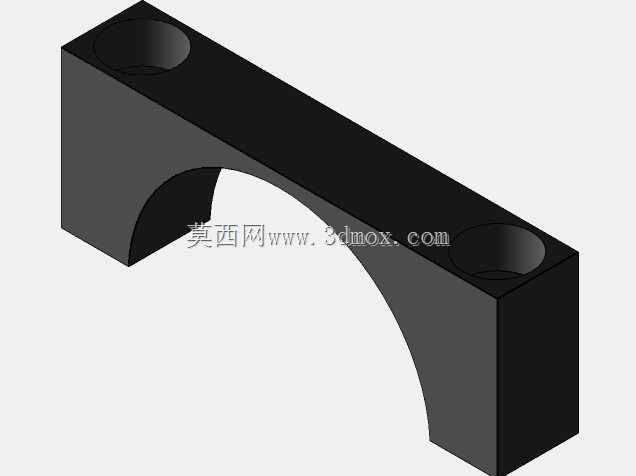

这套模具主要应用于民用给排水、家装水电布设、工业流体输送管路的配套辅件生产环节，专门用来批量成型管道安装时用于固定管路位置的塑料管夹零件，这类管夹是管路布设作业中消耗量极大的基础固定件，需要适配不同外径的塑料管道、金属管道，在安装时将管道卡合在管夹的弧形卡槽内，再通过螺丝将管夹固定在墙面、支架或者设备基座上，避免管路在通流振动、外力触碰时出现移位、松脱甚至接口渗漏的问题，是管路安装环节不可或缺的小尺寸结构件。

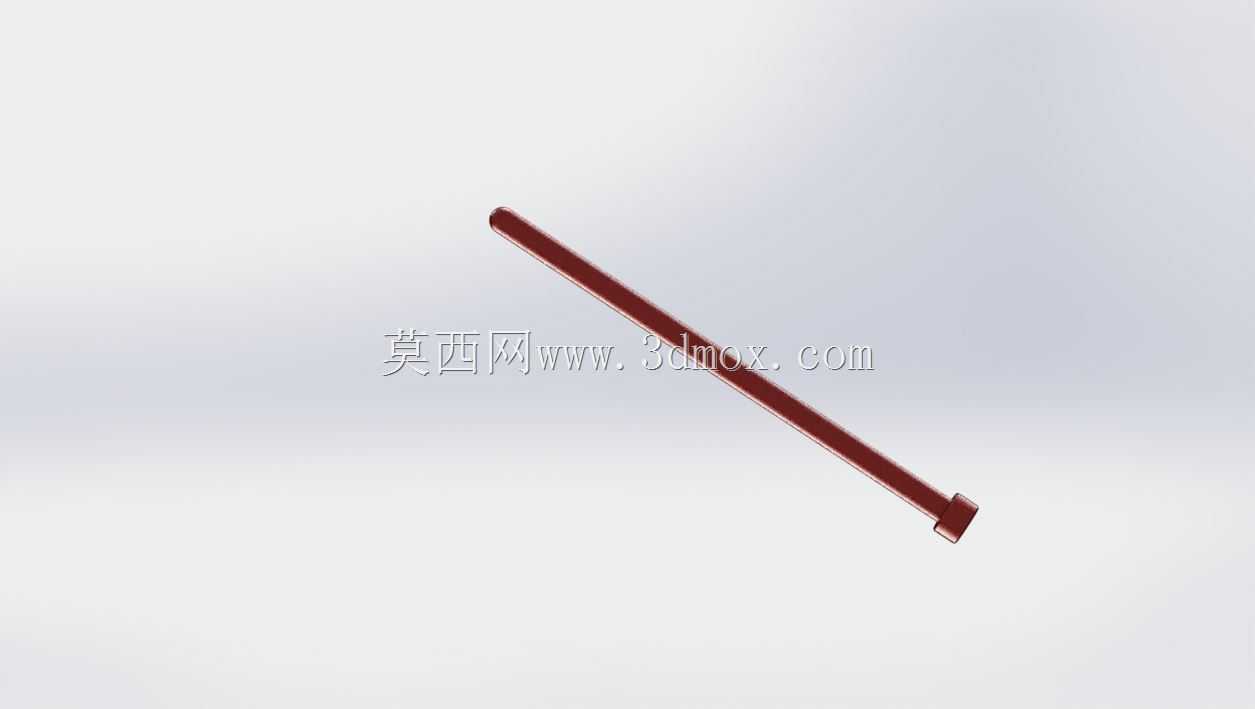

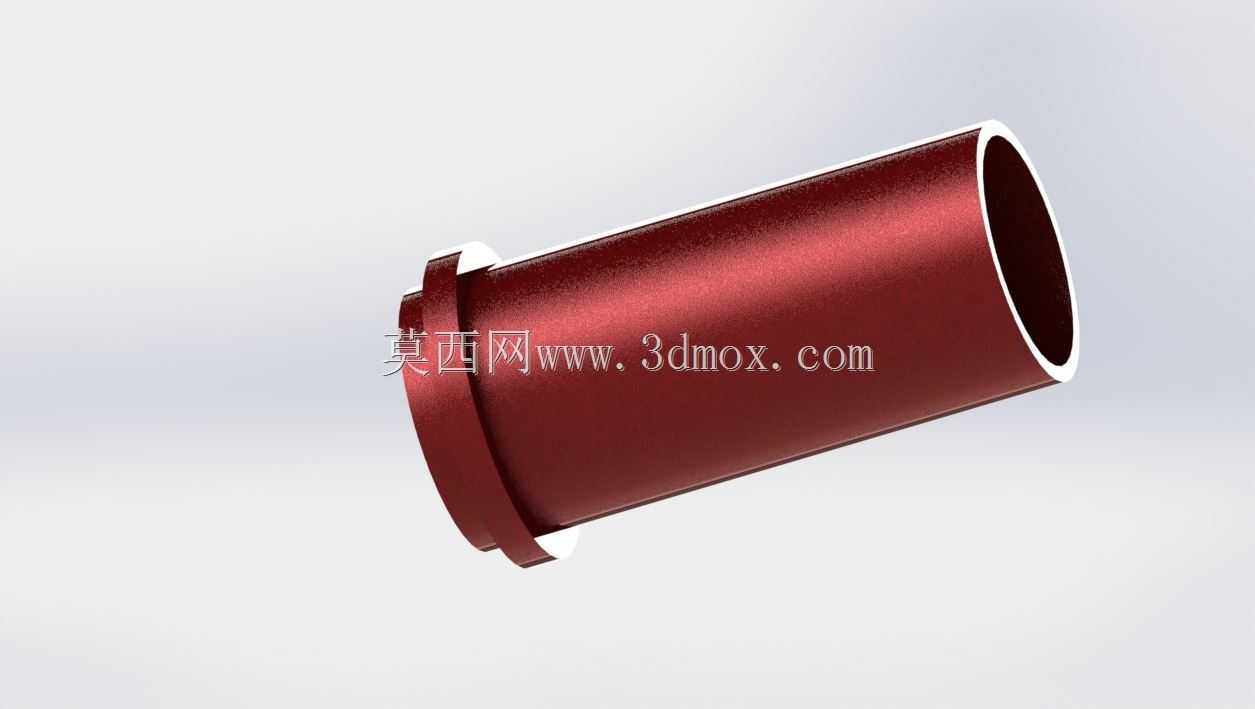

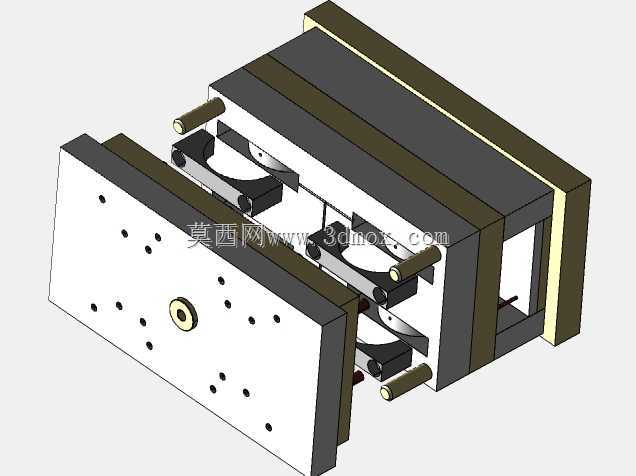

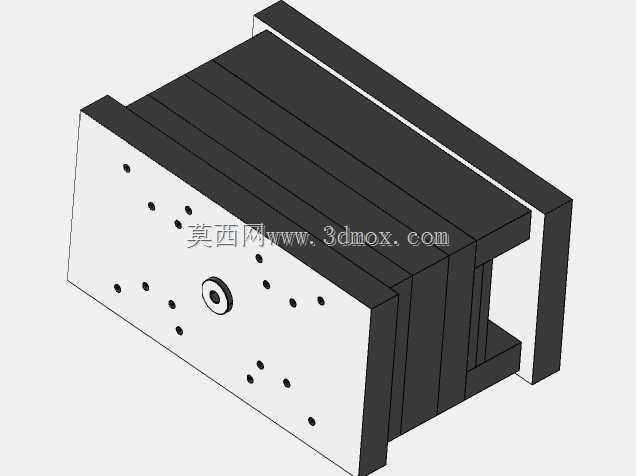

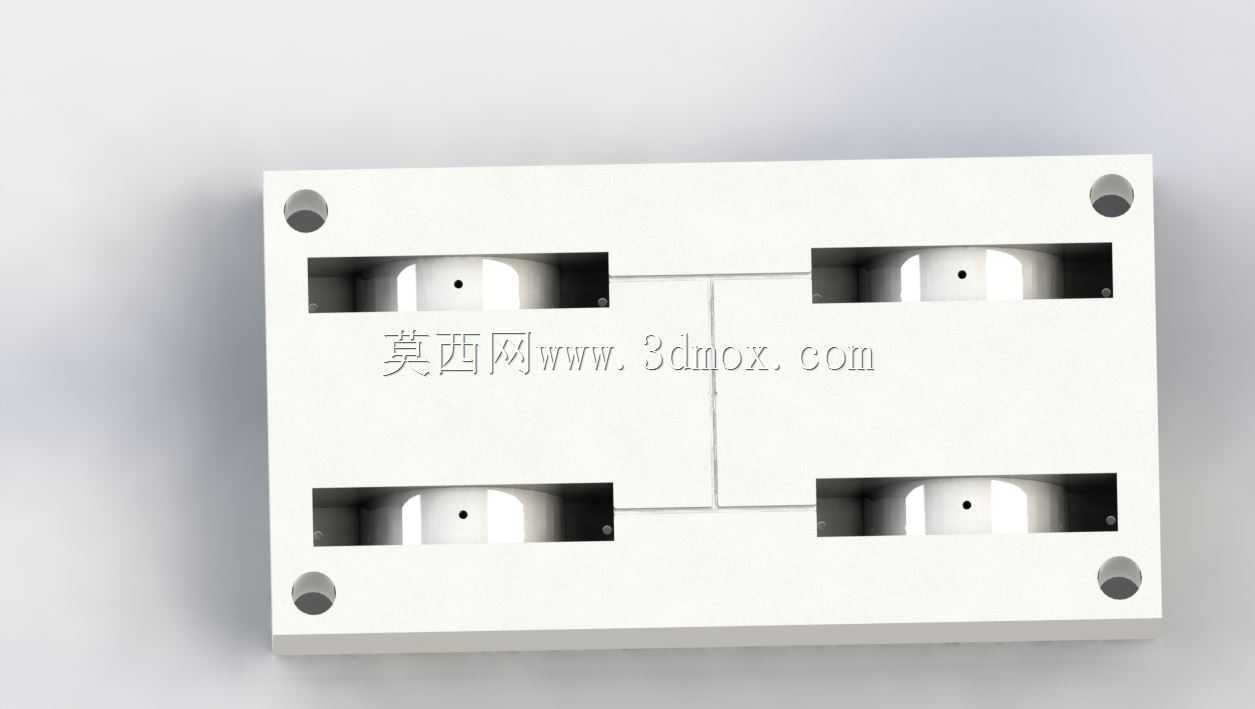

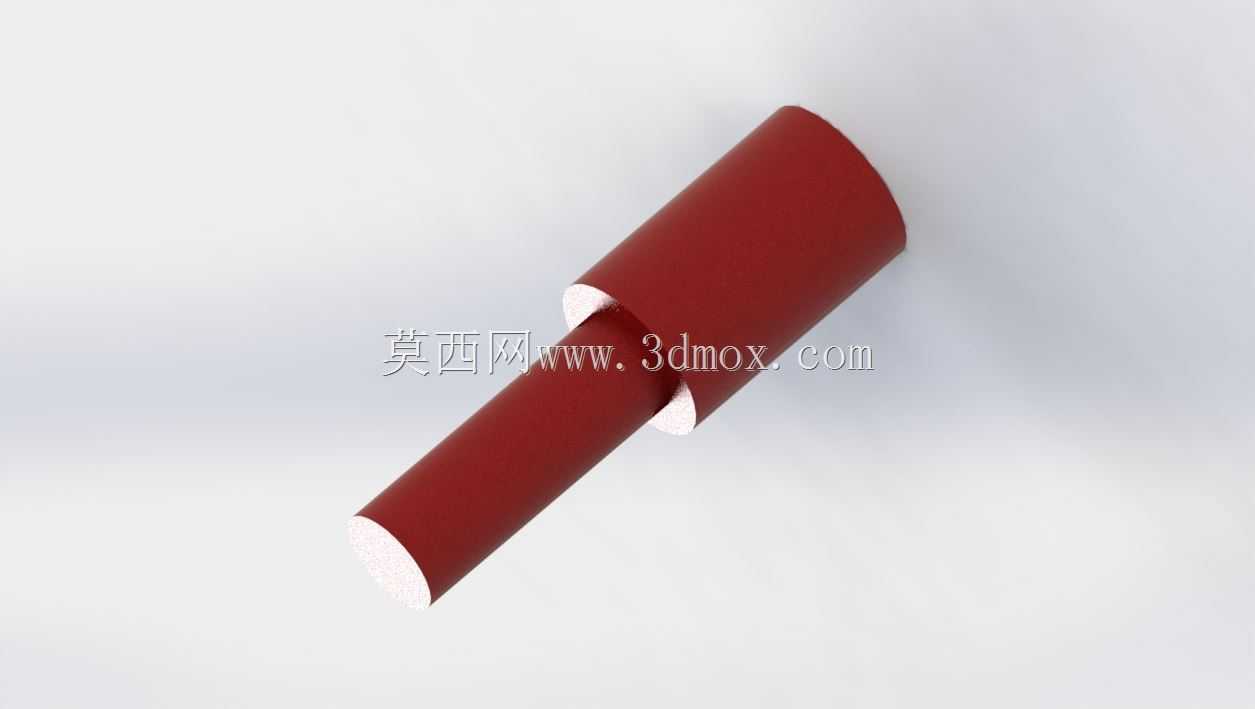

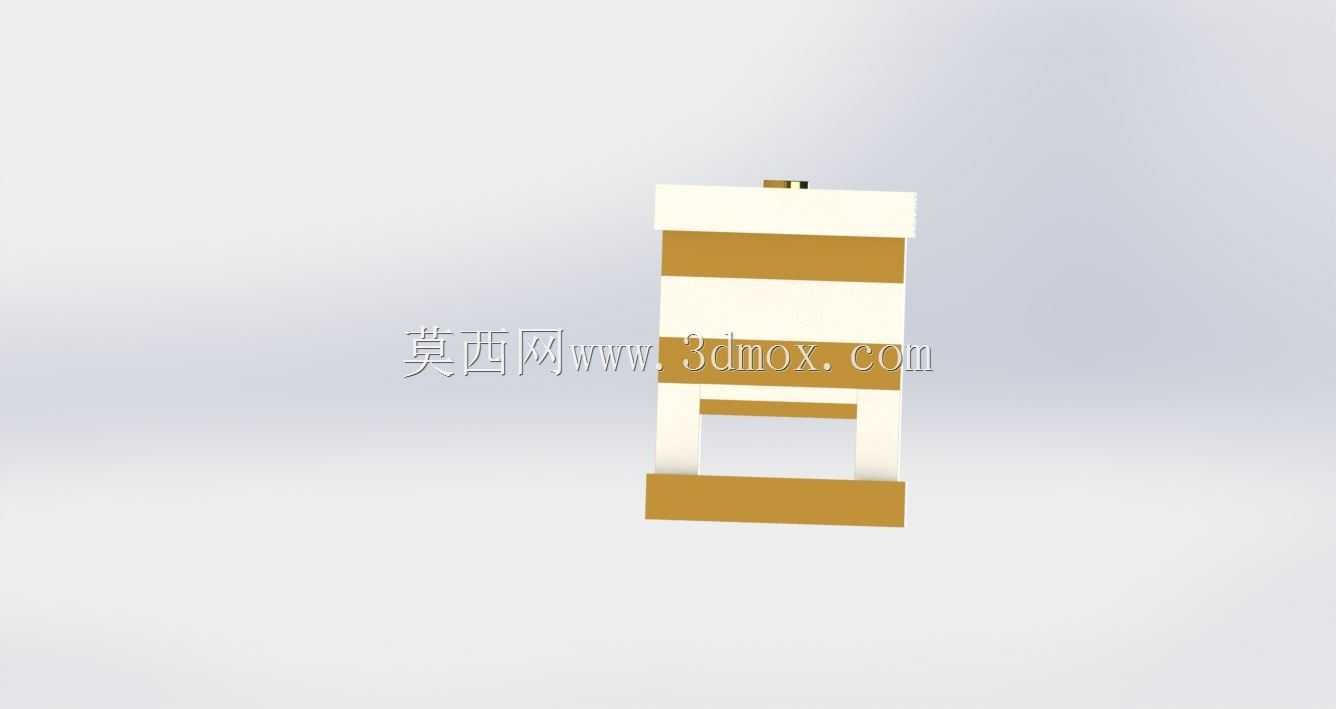

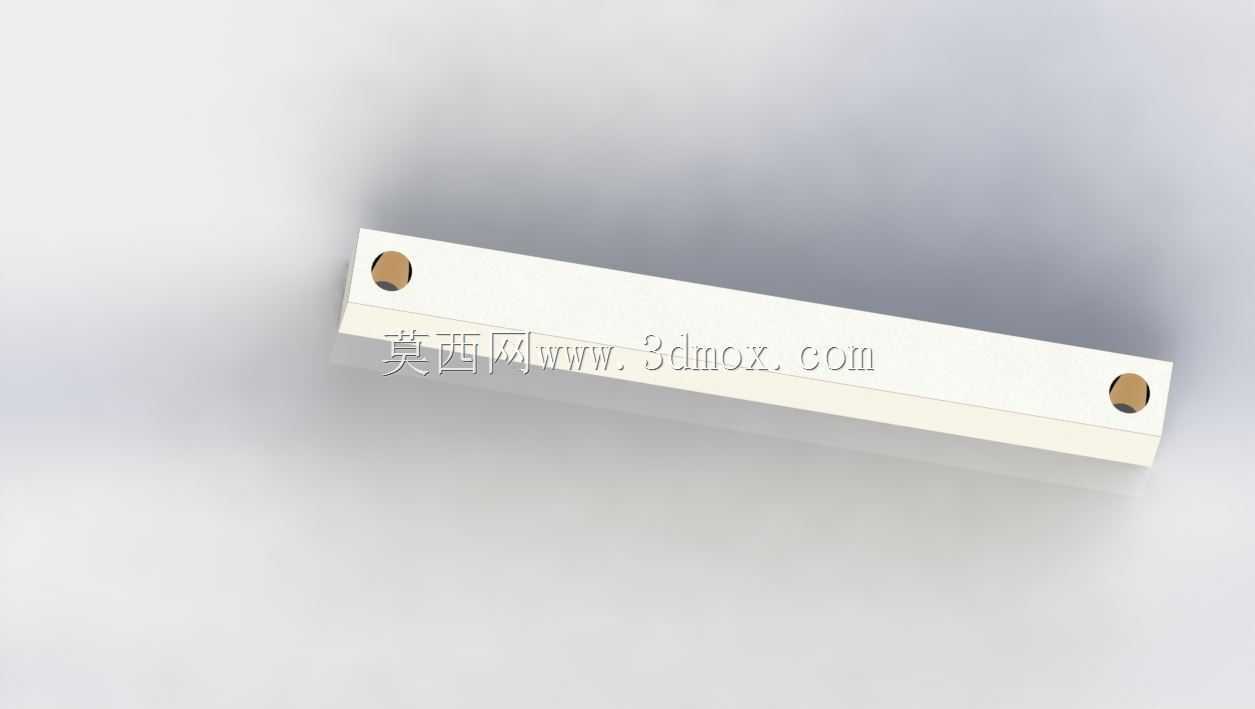

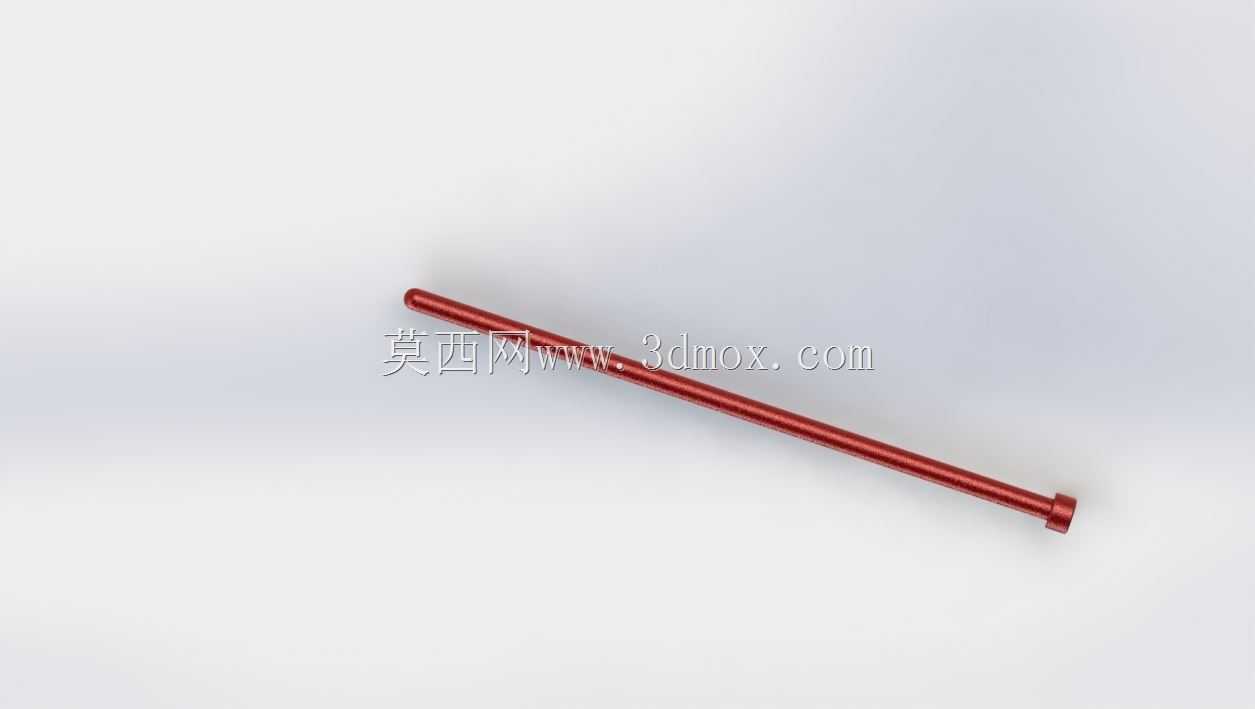

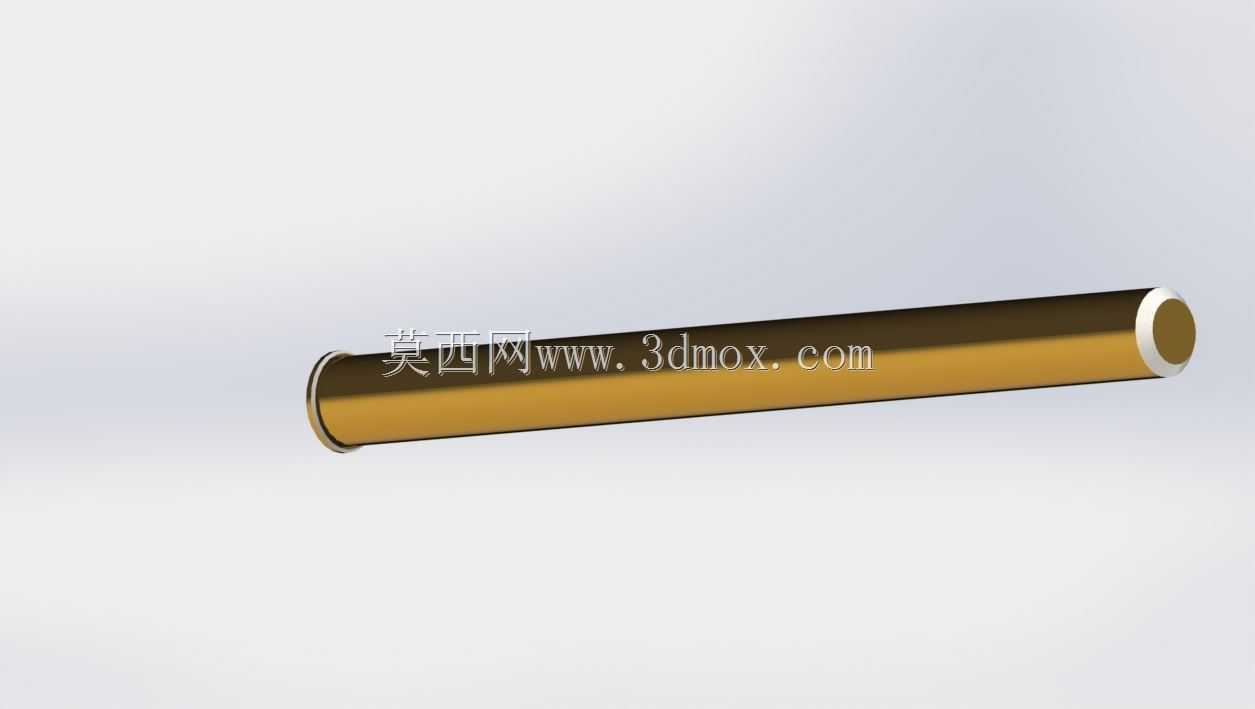

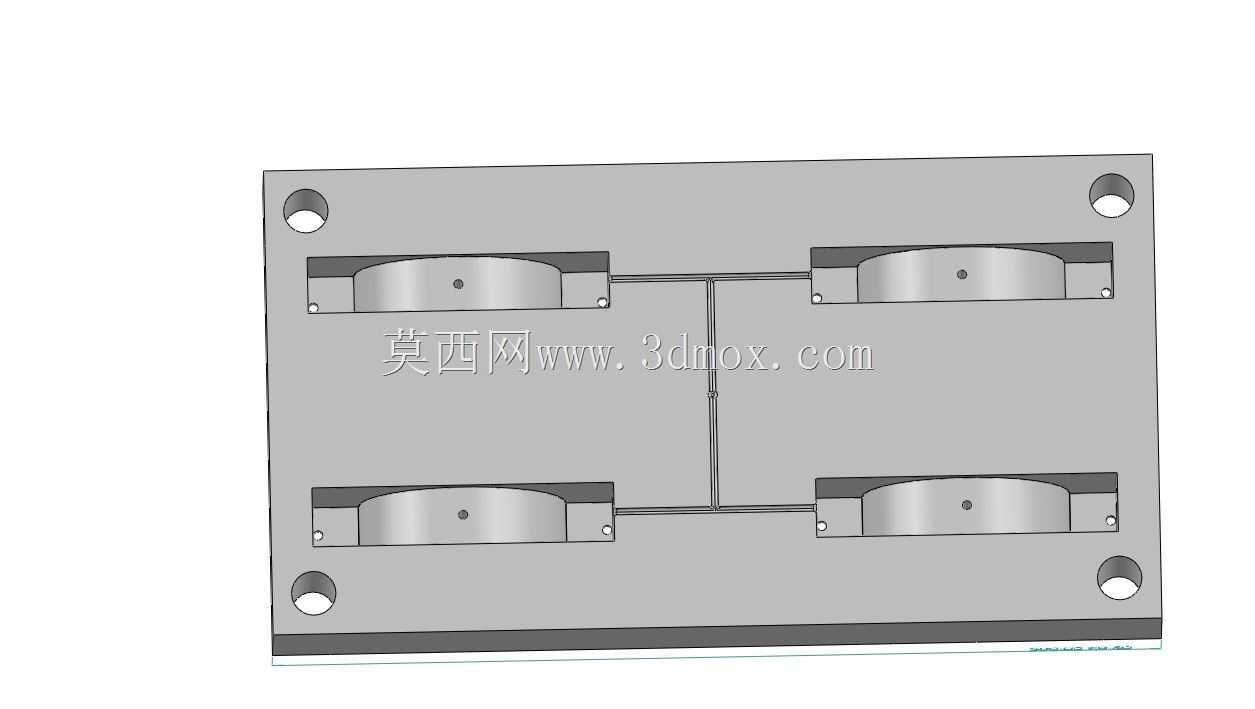

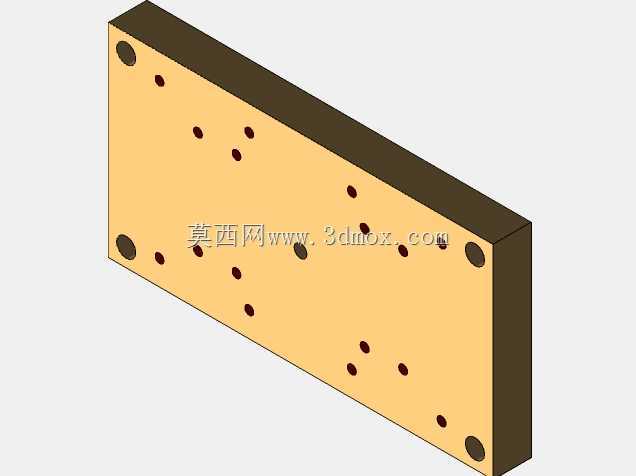

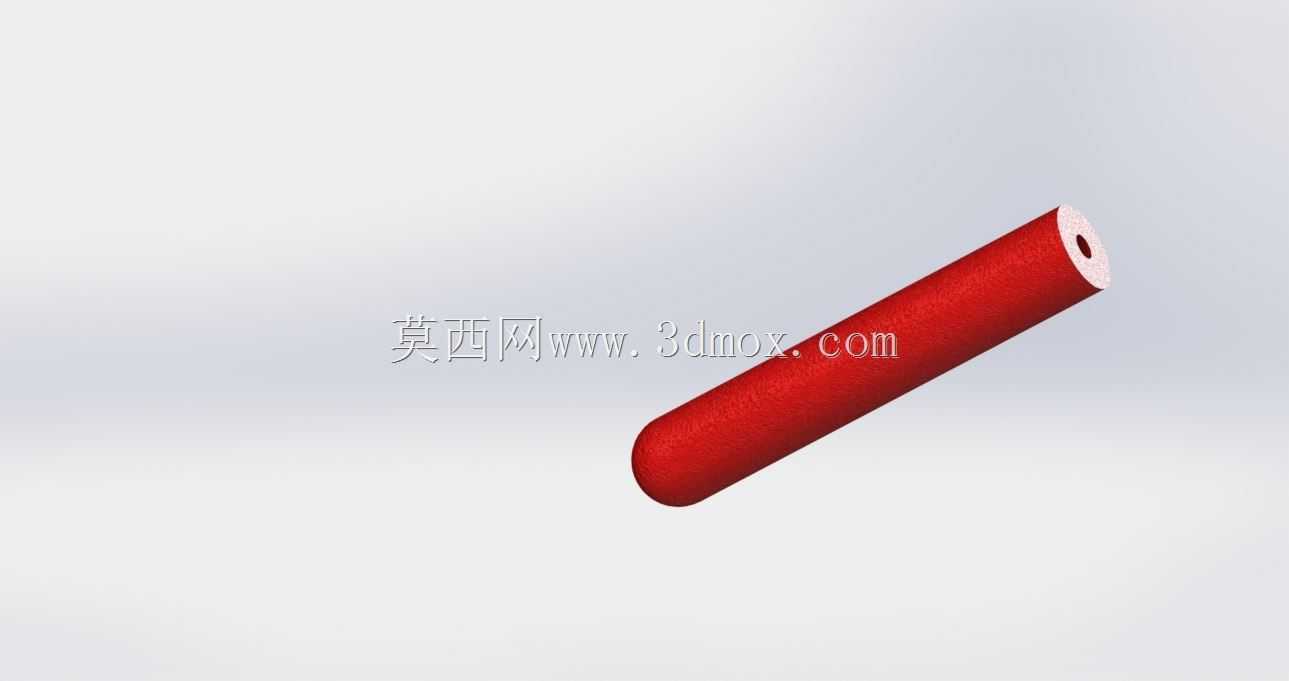

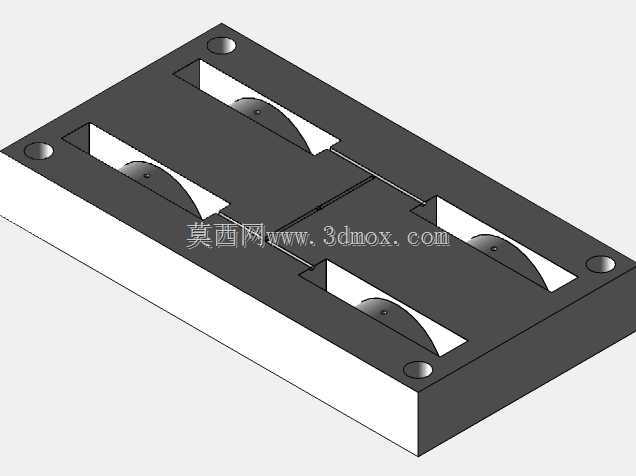

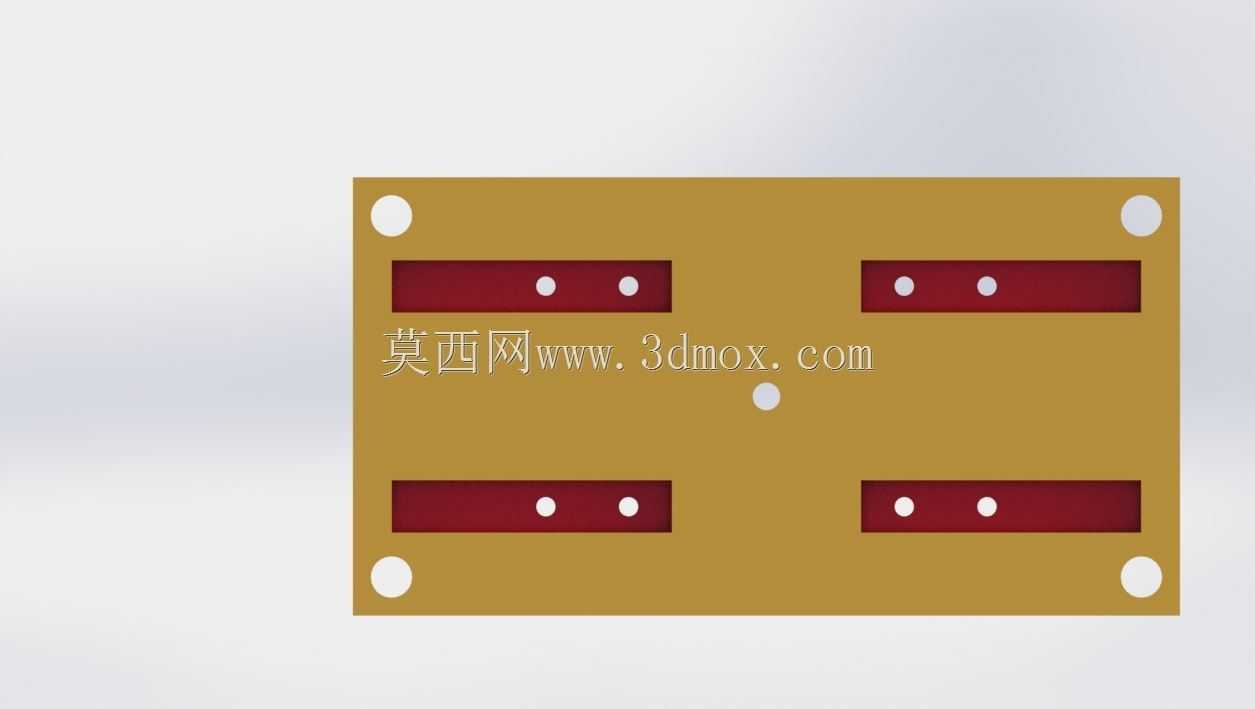

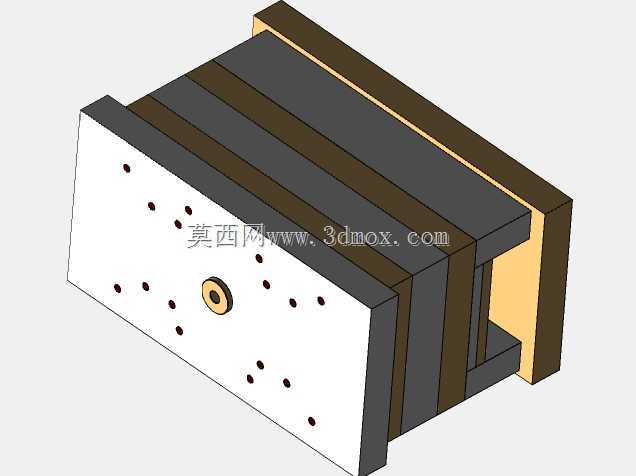

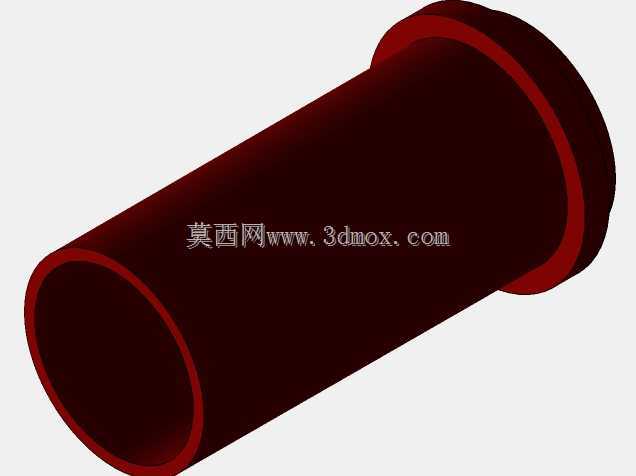

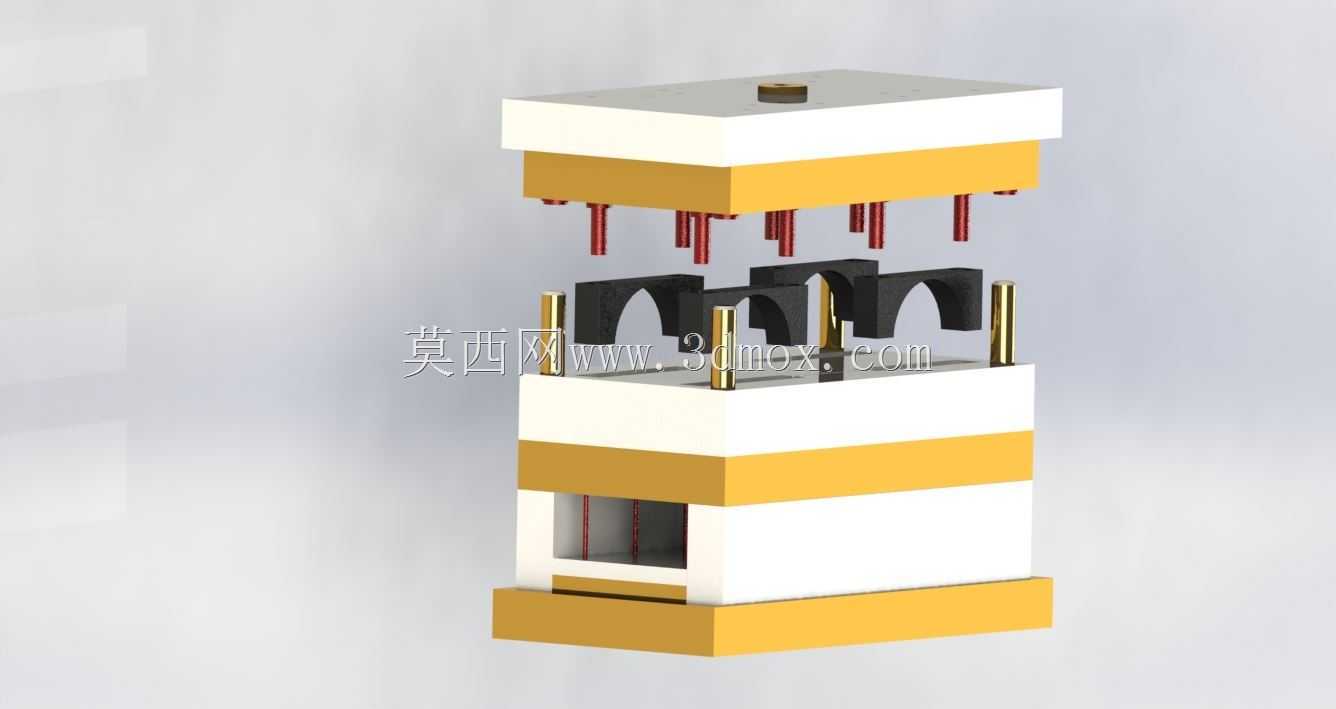

从功能特性来看，这套模具采用了标准的两板模开模结构，上下模的合模定位依靠四根对称布置的导柱完成，导柱与导套的配合间隙控制在微米级，能够保证每次合模时型腔的对位精度，避免成型后的管夹出现分型面错位、飞边过厚的问题。模具的上模部分设置了多组均匀分布的复位杆与顶出结构，开模后顶杆可以平稳地将冷却固化的管夹零件从型腔中推出，不会在零件表面留下明显的顶出痕迹，保证管夹的外观质量与尺寸一致性。下模部分设置了对称排布的弧形型腔，一次合模即可成型多件管夹产品，能够有效提升单批次的生产效率，匹配注塑车间的批量生产节奏。

在设计思路上，这套模具充分考虑了塑料熔体的流动特性，浇口位置设置在每个管夹型腔的侧边非外观面，熔体进入型腔后可以均匀填充弧形卡槽的各个位置，避免出现缺胶、气泡、熔接痕等成型缺陷；冷却水道沿着型腔的轮廓均匀排布，能够让型腔内的塑料熔体均匀冷却，减少零件的收缩变形，保证管夹的弧形卡槽尺寸精度，让成型后的管夹可以和对应规格的管道外壁紧密贴合，固定时不会出现松动滑落的问题。

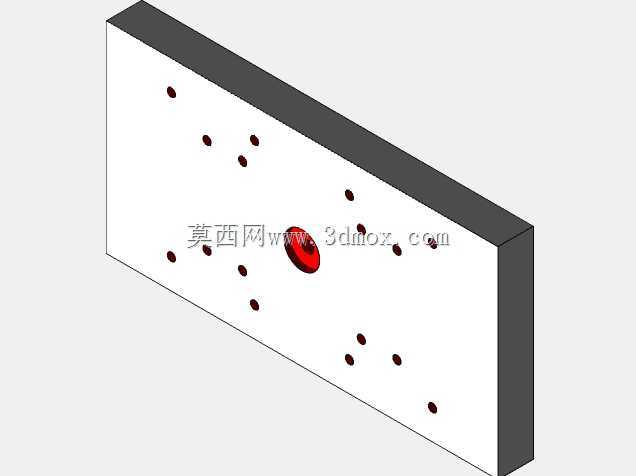

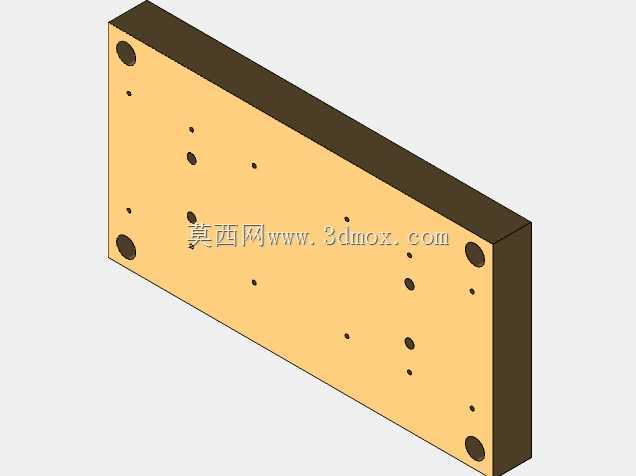

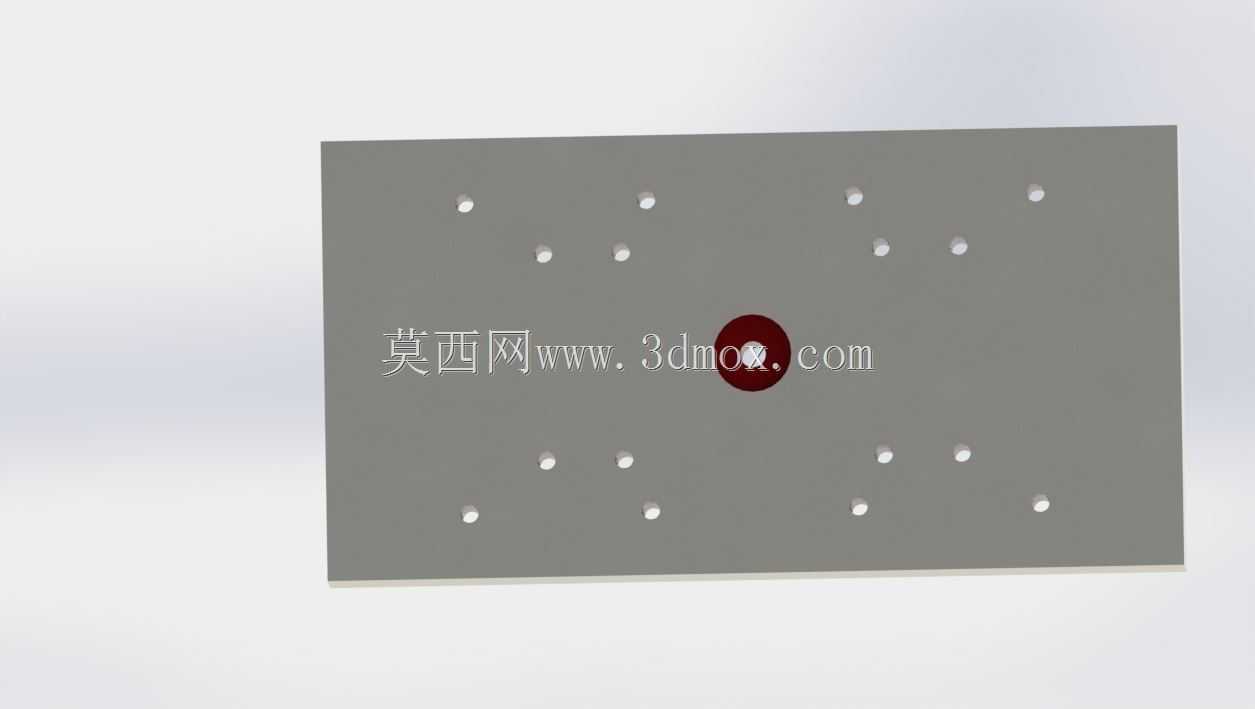

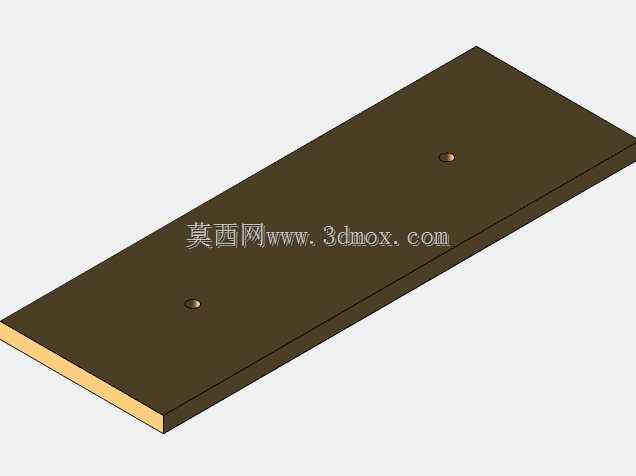

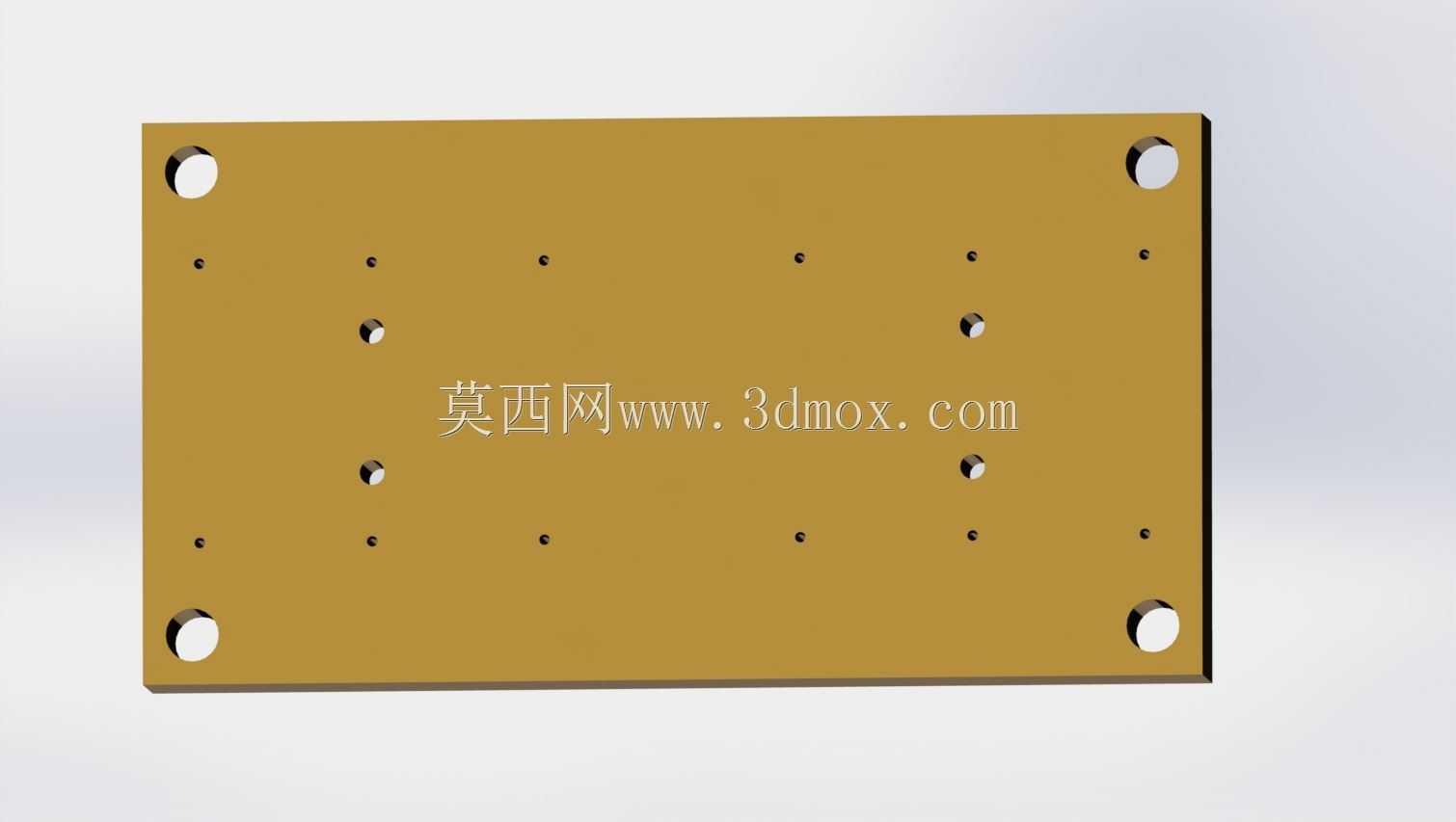

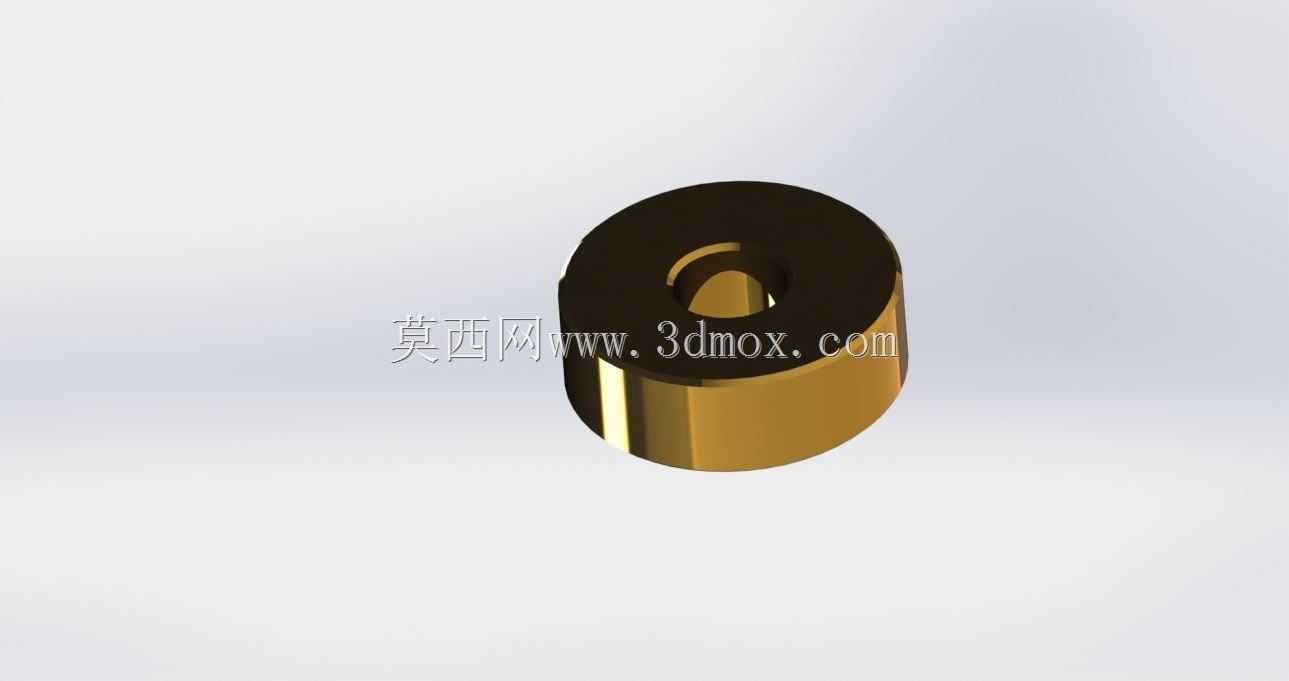

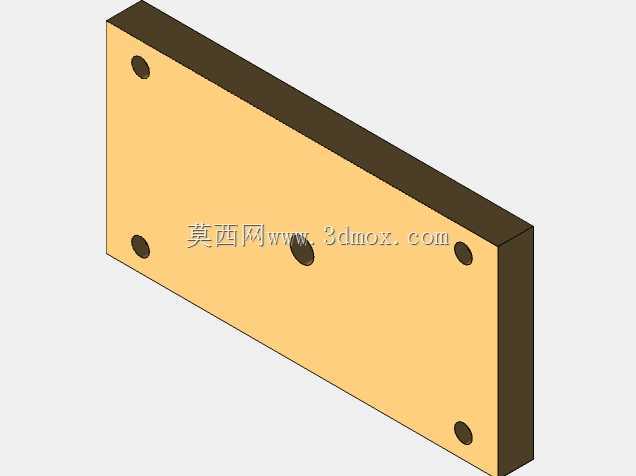

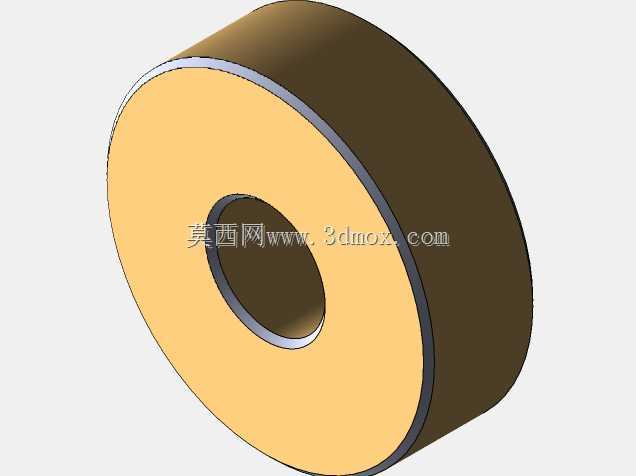

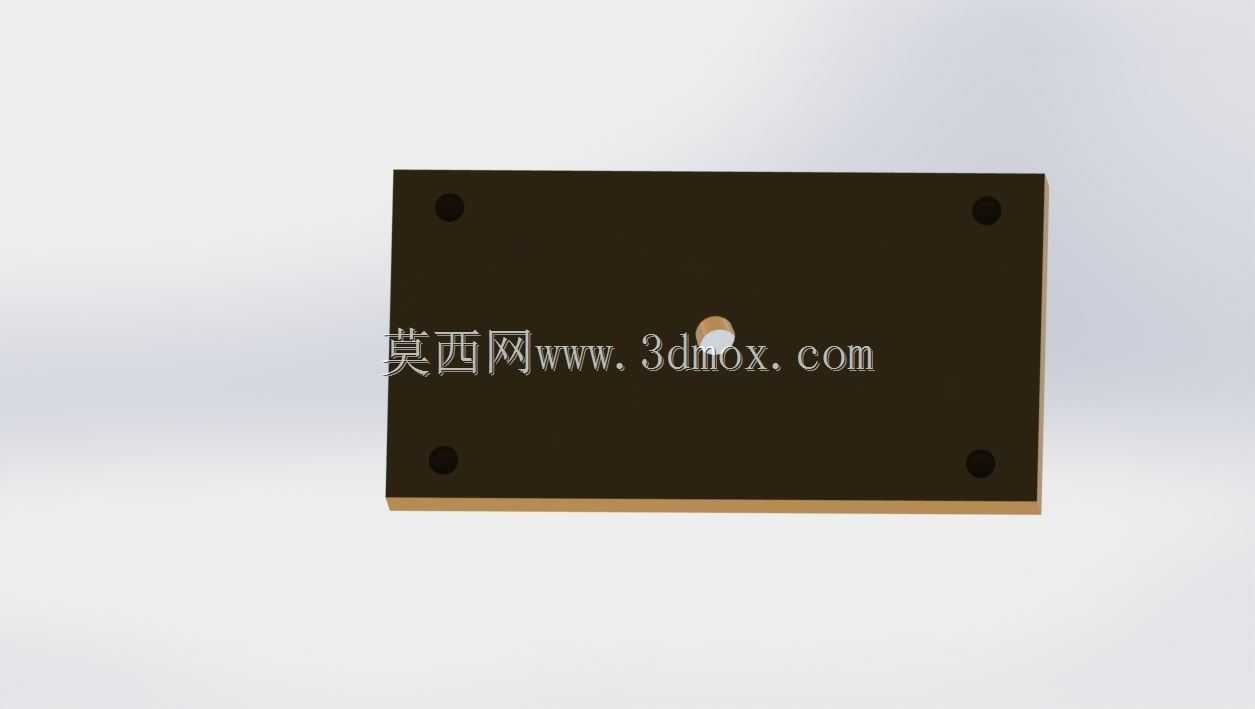

从安装边界来看，这套模具的外形尺寸适配常规吨位的卧式注塑机安装规格，上下模的安装板预留了标准的压板固定槽与定位环安装位，可以直接固定在注塑机的动定模安装板上，不需要额外加工转接结构；模具的开模行程、顶出行程都匹配常规注塑机的参数范围，接入注塑机的冷却系统、顶出系统后即可直接投入生产，整体结构紧凑，日常维护时只需要定期清理分型面的残留塑料、检查导柱的润滑状态即可，维护成本较低，适合中小注塑加工企业的长期批量生产使用。
