大口径旋翼式机械水表内部结构设计

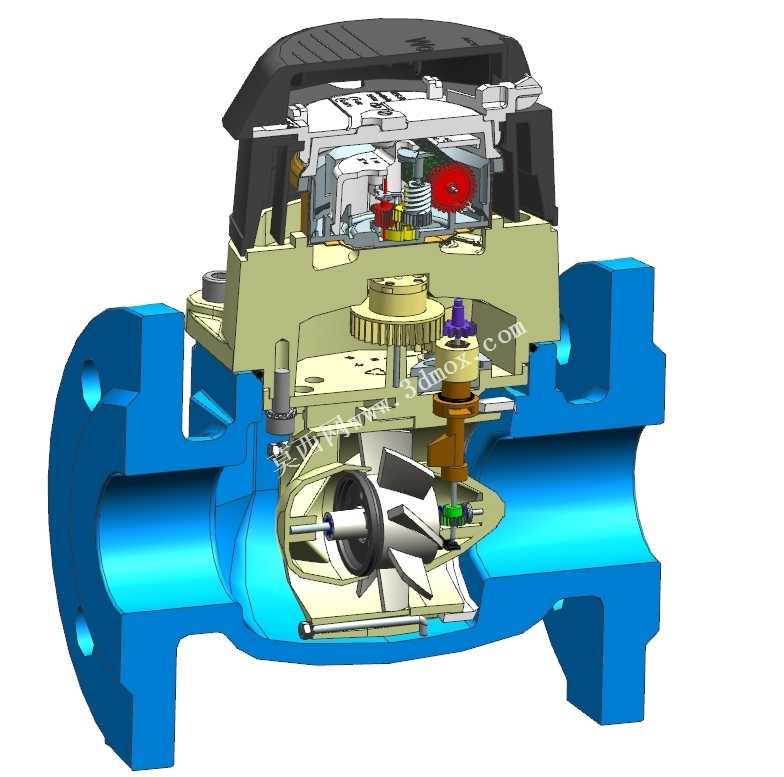

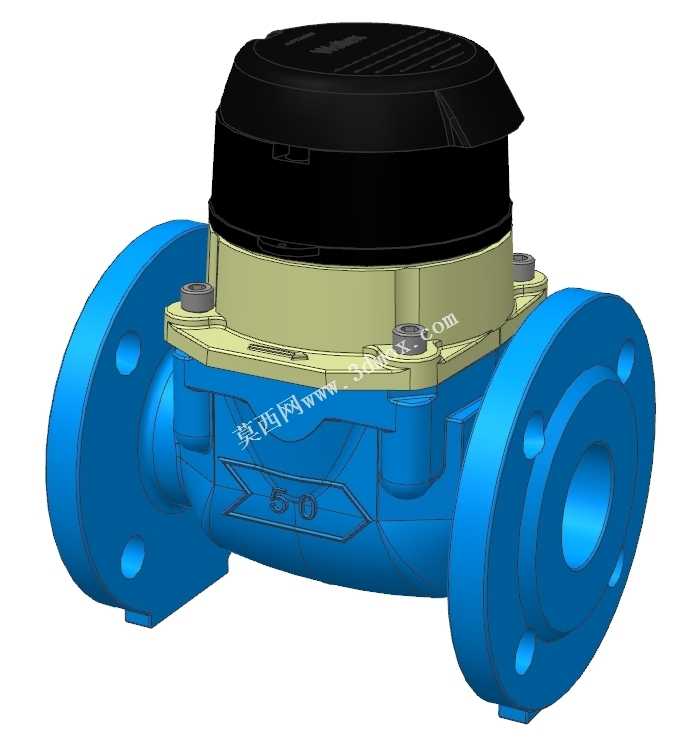

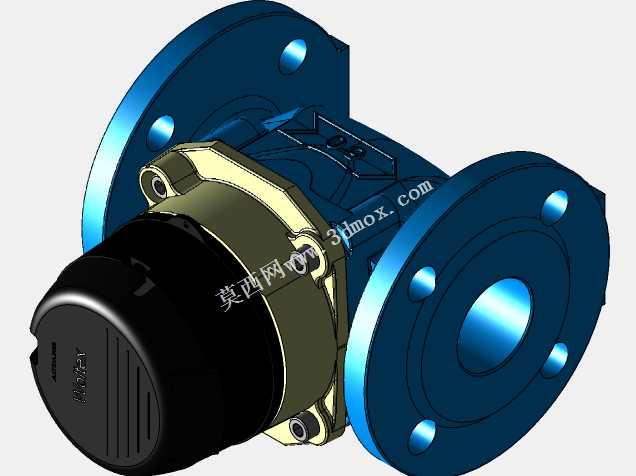

这款旋翼式水表主要应用于城镇供水管网、工业用水管路、商用建筑供水系统的用水量计量场景，是供水贸易结算、管网水量调度、用水损耗核算环节的核心计量器具，适配公称通径50毫米的供水主管道，可在常温清水介质的管路中长期稳定工作，承担着供水系统末端流量精准计量的核心功能。从内部结构设计来看，产品采用下置叶轮计量腔、上置计数传动腔的分层布局，水流从表体两侧法兰接口进入后，会经过导流结构规整流态，均匀冲击计量腔内的旋翼叶轮，将水流的直线动能转化为叶轮的旋转机械能，叶轮转轴通过磁耦合传动结构与上部计数机构连接，避免了传统机械轴穿腔带来的渗漏风险，同时将转速按照固定传动比传递给齿轮组，最终通过字轮与指针组合的计数机构直观显示累计过水量。表体采用蓝色涂装的铸铁材质一体铸造成型，两侧法兰的螺栓孔位完全适配同通径管路的标准安装尺寸，安装时只需保证表体流向标识与管路水流方向一致，通过法兰螺栓紧固即可完成安装，整体安装边界紧凑，不需要额外预留过大的操作空间，适配水平安装的管路场景，可承受常规供水管网的工作压力。上部的计数机构采用密封罩独立封装，可隔绝外界潮气、灰尘侵入，保证齿轮传动部件长期运行无卡滞，顶部的防护端盖可避免计数面被磕碰、污损，方便运维人员直接读取计量数据。设计过程中充分考虑了供水场景的实际使用需求，叶轮腔的导流结构做了流道优化，尽可能降低水流经过表体时的水头损失，减少供水能耗，同时叶轮转轴采用耐磨材质衬套，降低长期水流冲击带来的磨损量，保证计量精度在长期使用过程中保持稳定，磁耦合传动的结构设计既解决了上下腔之间的动密封难题，也避免了水中杂质进入计数腔造成的传动故障，整体结构兼顾了计量准确性、运行可靠性与安装维护的便捷性，能够满足民用供水、工业供水等多场景的长期计量需求。
