丰田1KD/2KD发动机冷却液出水口结构

　　这款适配丰田1KD/2KD系列柴油发动机的冷却液出水口结构，是发动机冷却循环回路中的关键衔接部件，主要承担缸盖水套冷却液导出、外接冷却管路对接的核心功能，在整机冷却系统中负责连通缸体内部冷却流道与整车散热器回路，保障冷却液在循环过程中顺畅从发动机高温区域流出，进入散热环节完成热交换。从实际装车场景来看，该部件安装在发动机缸盖侧部的出水端位置，紧邻节温器布置区域，当发动机达到工作温度节温器开启后，缸盖水套内吸收了燃烧室热量的高温冷却液会通过该接口流出，经出水软管进入散热器上水管，完成大循环散热路径；冷机状态下节温器关闭时，该接口也承担小循环回路的部分导流作用，将冷却液导向暖风水箱或水泵进水侧，保障发动机快速暖机。

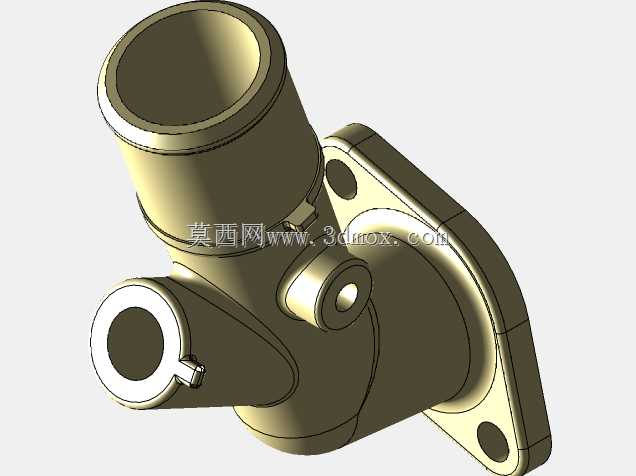

　　结构设计上，该部件采用一体化铸造成型的本体结构，材质适配发动机舱高温、振动的工作环境，本体主通道为大口径直通流道，匹配主出水流量需求，侧部设置的小口径斜向接口为暖风水管或旁通回路接口，可满足小流量冷却液分流需求，接口端部的环形凸台结构用于卡箍固定软管，避免管路在高压、振动工况下脱落。安装侧采用带两个安装孔的法兰式结构，法兰面与缸盖安装面贴合，安装时需配合密封垫片压紧，防止冷却液渗漏，法兰上的定位凸台可与缸盖对应的定位槽配合，保障安装位置精度，避免装配错位导致的流道对中偏差。

　　从建模设计的工程逻辑来看，该部件的流道设计充分考虑了冷却液流动阻力，主通道内壁做了顺滑过渡处理，避免直角转折造成的流阻增大，减少水泵工作负荷；侧部接口与主通道的衔接处采用圆弧过渡，避免分流区域产生涡流造成的局部气蚀，提升部件使用寿命。安装边界方面，法兰面的安装孔中心距、主通道的伸出长度、侧接口的角度与伸出尺寸，均严格匹配1KD/2KD发动机缸盖的安装空间，不会与周边的发电机、进气管路等附件产生运动干涉，主接口的外径尺寸适配对应规格的橡胶出水软管，侧接口尺寸匹配暖风水管的通用规格，可直接替换原厂同位置部件，无需额外修改管路走向。

　　在实际维修与改装场景中，该部件的结构精度直接影响冷却系统的密封可靠性，建模过程中对法兰面的平面度、接口的同轴度都做了公差匹配设计，法兰面的密封槽结构可适配不同厚度的密封垫片，在螺栓压紧后能均匀填充密封面间隙，避免长期高温工况下垫片老化渗漏。本体上的小型凸台结构为传感器安装预留位，可适配水温传感器或排气螺钉的安装需求，方便冷却系统加注时排出内部空气，避免气阻造成的冷却效率下降。整体结构没有多余的冗余设计，所有特征均服务于冷却导流、安装固定、管路对接的实际功能，壁厚设计兼顾了结构强度与轻量化需求，在承受发动机工作振动、冷却液压力波动的前提下，尽可能降低本体重量，减少发动机舱的整体负载。
