汽车改装用多辐条轻量化合金轮毂结构

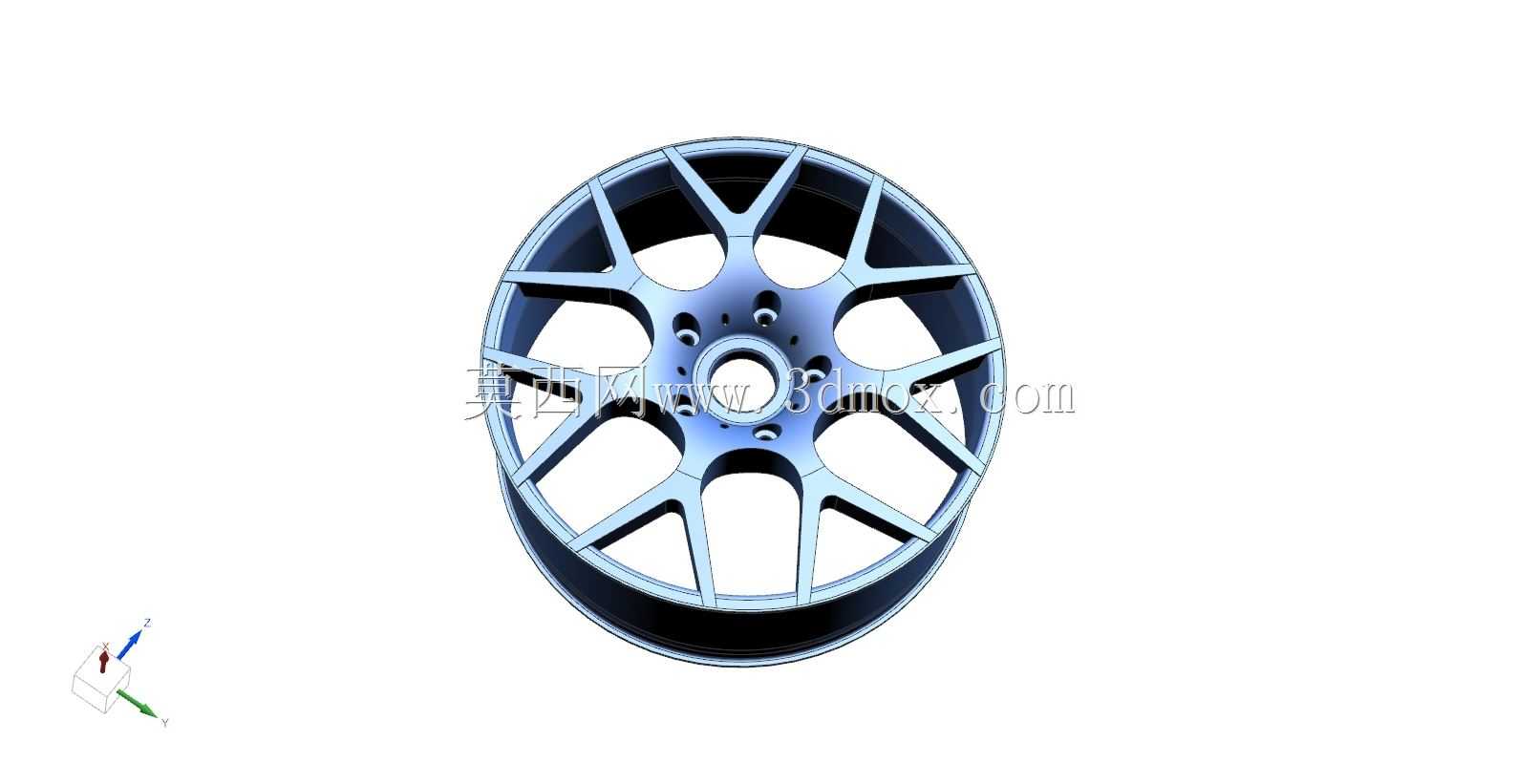

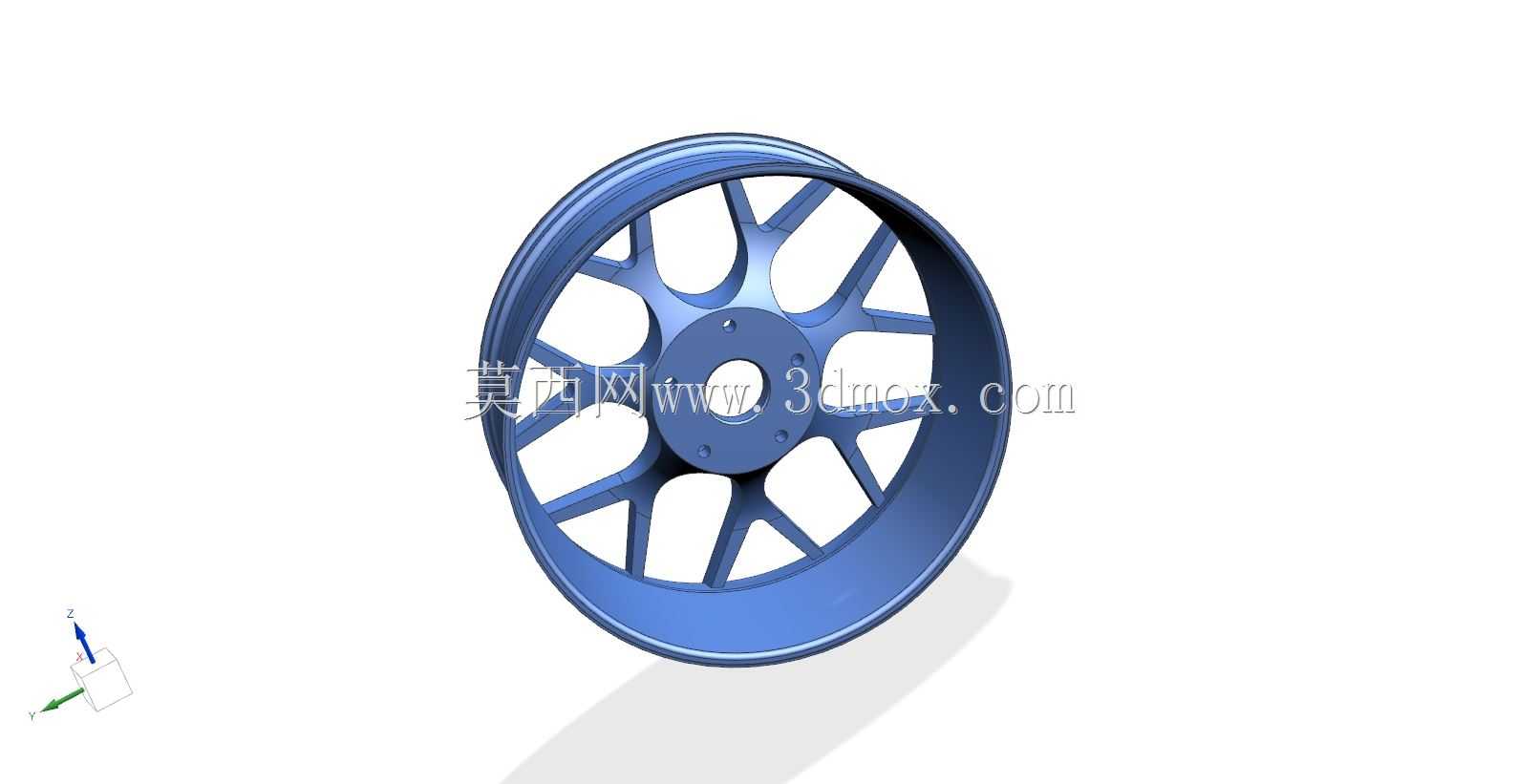

　　这款轮毂结构的设计，首先要匹配乘用车辆的行走系统安装需求，日常应用场景覆盖民用轿车的日常道路行驶、入门级赛道日驾驶以及车辆外观改装升级场景，作为车辆行走系统的核心承载部件，它需要同时承担车身载荷传递、行驶过程中冲击缓冲、制动系统散热以及轮胎固定的多重作用。从结构设计逻辑来看，这款轮毂采用了十组双辐条的分叉式布局，辐条从中心安装盘位置向外延伸至轮辋边缘，每两根辐条在靠近中心区域合并为一个支撑脚，均匀分布在中心节圆上，这种布局一方面可以在辐条上开设更大的镂空区域，有效降低轮毂自身的旋转惯量，车辆起步、制动时的动力损耗会随之降低，另一方面均匀分布的支撑结构可以让路面传递的冲击载荷更均匀地分散到整个轮辋圈体上，

　　避免局部应力集中导致的辐条断裂问题。中心安装区域设计了五个螺栓安装孔，孔位的节圆尺寸严格对应主流家用乘用车型的轮毂安装参数，中心定位孔的直径与轮毂轴头的配合尺寸预留了合理的过渡公差，既可以保证安装时的同轴度要求，避免高速行驶时出现车轮抖动的问题，也不会因为配合过紧导致拆卸维护困难。安装面的平面度在设计时做了严格的形位公差约束，确保轮毂与刹车盘、轴头端面完全贴合，避免安装后出现端面跳动超标的问题。轮辋部分采用了深槽式结构设计，胎圈座的角度和尺寸完全符合乘用车轮胎的安装标准，既可以保证轮胎充气后与轮辋紧密贴合，避免高速行驶时轮胎脱圈的风险，也方便轮胎拆装时的操作，轮辋边缘的凸缘结构做了加厚处理，

　　在车辆经过坑洼路面或者发生轻微剐蹭路沿的情况时，可以有效保护轮辋边缘不发生变形，同时也能避免轮胎胎侧被轮辋割伤。辐条的截面采用了变厚度设计，靠近中心安装盘的位置辐条厚度更大，因为这个区域是载荷传递的核心节点，需要更高的结构强度来承受起步、制动、转向时的复合载荷，靠近轮辋的位置辐条厚度逐渐收窄，在保证结构强度足够的前提下尽可能去除多余材料，实现轻量化的设计目标。辐条表面的造型做了曲面过渡处理，没有尖锐的棱角，一方面是为了降低行驶过程中的风阻，另一方面也可以减少应力集中点，提升轮毂的抗疲劳性能。在制动散热的设计考量上，辐条之间的镂空区域尺寸经过反复调整，车辆行驶时气流可以顺着辐条的旋转方向直接吹向刹车卡钳和刹车盘表面，

　　带走制动过程中产生的热量，避免长时间制动导致的刹车热衰减问题，这一点对于经常在山路行驶或者参与赛道驾驶的车辆来说尤为重要。安装边界方面，这款轮毂的偏距设计预留了足够的刹车避让空间，即使车辆升级了大尺寸的多活塞刹车卡钳，也不会出现辐条与卡钳剐蹭的问题，轮辋的宽度尺寸匹配对应扁平比的轮胎，安装后轮胎不会超出轮眉范围，也不会因为轮辋过窄导致轮胎侧壁过度变形。在实际使用过程中，这款轮毂的结构强度可以满足日常行驶的载荷要求，经过载荷循环仿真验证，在额定载荷下持续承受交变冲击时，辐条与轮辋的连接位置应力值远低于材料的屈服强度，不会出现永久变形或者开裂的问题。轮辋的气门嘴安装孔位置设计在两个辐条之间的区域，既方便充气操作，也不会因为辐条的遮挡导致气门嘴安装困难，同时这个位置的结构强度足够，不会因为开设气门嘴孔导致轮辋局部强度下降。从建模的细节来看，所有的圆角过渡都做了统一的规范，不同壁厚的连接位置都做了渐变处理，避免壁厚突变导致的铸造或者锻造过程中出现缩孔、应力集中等工艺问题，不管是采用低压铸造还是锻造工艺生产，这款结构都具备良好的工艺可行性，不需要额外做复杂的后续加工就能满足尺寸精度要求。
