乌拉尔挎斗摩托带摇臂减震车架结构

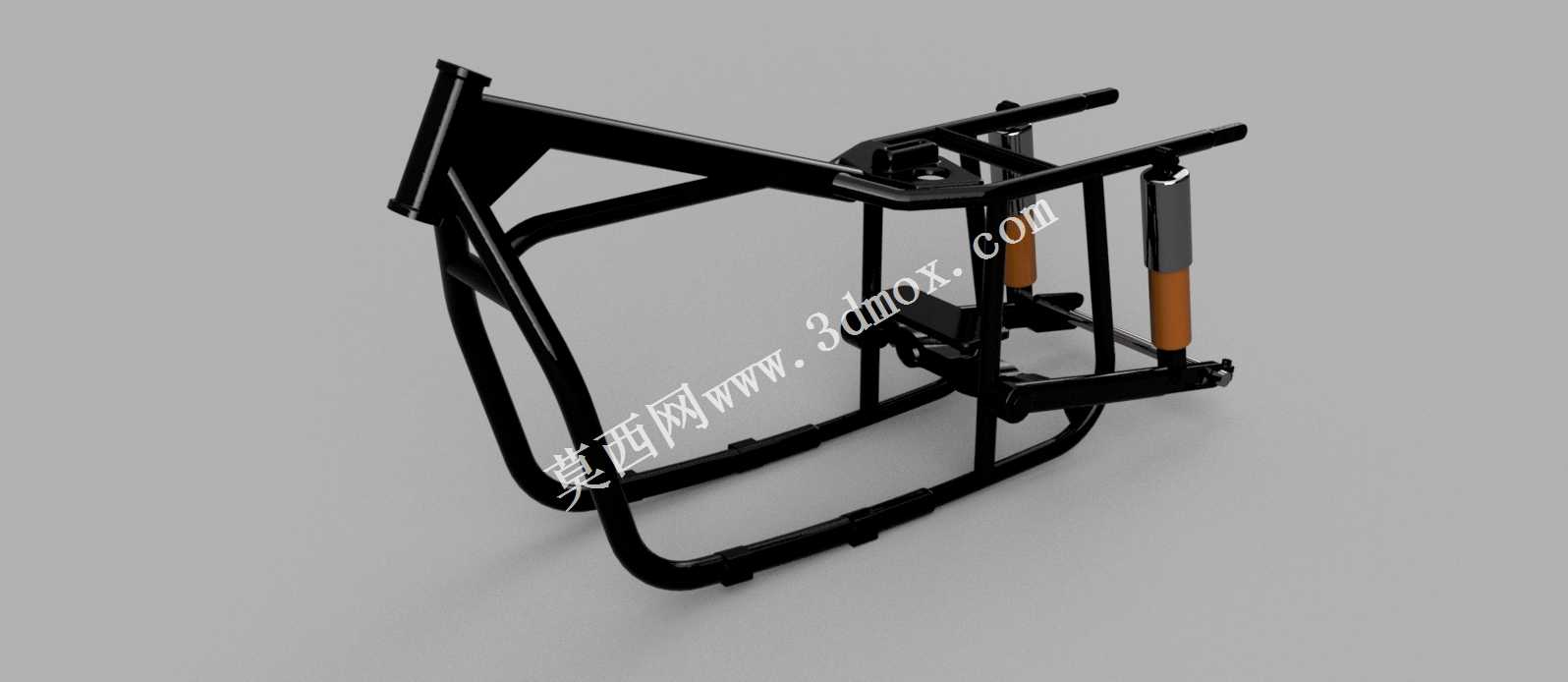

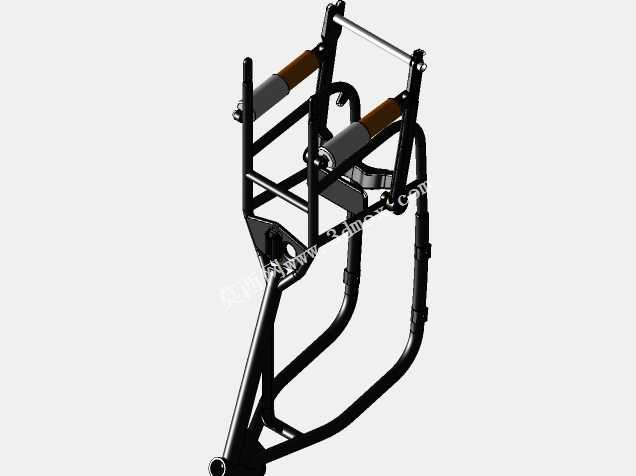

这款车架是适配乌拉尔系列侧三轮摩托车的核心承载结构，主要应用于复古挎斗摩托的整车装配、改装复刻以及经典摩托维修替换场景，作为整车的受力核心骨架，承担着连接动力总成、行走机构、驾乘附件、边斗连接结构的核心作用，所有驾乘载荷、路面冲击、动力输出反力矩都会通过车架完成传导与分散。在实际使用场景中，这类带摇臂与减震器的集成车架，能够适配非铺装路面的长途骑行需求，无论是郊野穿越、复古摩托巡游活动，还是日常通勤代步，都能通过结构设计缓冲路面带来的颠簸冲击，提升整车行驶的稳定性与驾乘舒适度。从功能特性来看，车架采用双管式闭环主框架结构，前部预留了转向立管的安装位，可直接适配对应规格的方向柱与前减震总成；中部设置了发动机安装吊点、脚踏固定位以及座椅支撑结构，能够精准匹配乌拉尔系列水平对置发动机的安装边界，无需额外打孔改位即可完成动力总成的固定；后部集成了带减震器的摇臂安装结构，摇臂通过铰接轴与车架主体连接，减震器上下端分别固定在车架后上横梁与摇臂安装座上，形成稳定的后悬挂承载结构，可有效过滤后轮传递的颠簸震动；车架侧部还预留了边斗连接支架的安装点位，能够保证侧斗与主车连接的结构强度，避免挎斗行驶过程中出现连接松动、结构形变的问题。在设计思路上，这款车架充分考虑了侧三轮摩托的受力特性，针对边斗带来的额外侧向载荷，对主框架的管材壁厚、连接节点做了加强处理，主受力管采用大直径无缝钢管弯折成型，所有焊接节点都做了应力分散过渡设计，避免长期交变载荷下出现焊缝开裂的问题；摇臂结构采用框型设计，在保证结构强度的同时控制了整体重量，减震器的安装角度经过匹配调校，能够在压缩与回弹行程中提供线性的阻尼支撑，兼顾载重能力与滤震效果。从安装边界来看，车架的整体宽度适配乌拉尔摩托的整车宽度要求，转向立管的倾角符合原厂车型的操控几何设定，后摇臂的活动行程预留了足够的轮胎跳动空间，不会在极限压缩状态下与车架主体、挡泥板等部件发生运动干涉，所有安装孔位的位置精度都满足互换装配要求，可直接替换同型号的老旧车架，也可作为复古挎斗改装的基础承载结构使用。
