哈雷戴维森7英寸摩托车前照灯结构设计

　　这款7英寸规格的圆形前照灯，主要适配哈雷戴维森系列巡航摩托车，同时也可满足同安装孔径的复古机车、定制改装摩托的照明升级需求，在机车改装市场、售后配件替换场景中应用广泛。从实际使用场景来看，这类前照灯需要兼顾夜间骑行的路面照明需求，同时要匹配哈雷车系的复古硬朗外观风格，不能破坏整车的视觉协调性，因此设计过程中需要同时平衡光学性能、结构强度与外观质感三个核心维度。

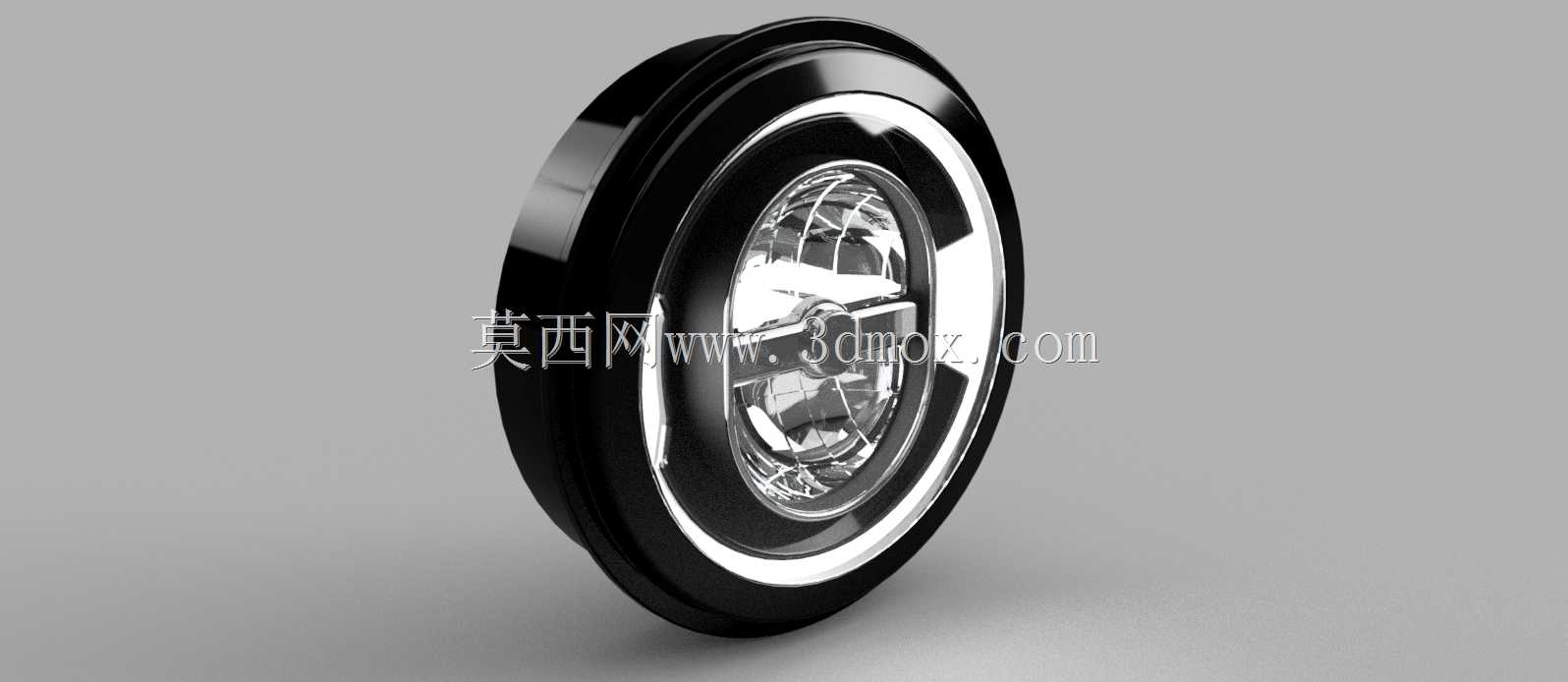

　　从功能特性来看，该前照灯采用环形日行灯搭配主反光碗的结构，主灯部分通过多曲面反光杯的配光设计，能够将光源光线均匀投射到车辆前方路面，近光状态下形成清晰的明暗截止线，避免对向骑行者产生眩目影响，远光状态下则可提升照射距离，满足中高速骑行的视野需求。外围的环形导光条作为日行灯使用，点亮后形成均匀的白色光环，既可以提升车辆白天行驶的辨识度，也强化了整车的复古视觉特征，符合哈雷车系的改装审美偏好。

　　设计思路上，整体采用分层式结构布局，最外层为高透PC灯罩，表面做硬化耐磨处理，能够抵御骑行过程中飞石、沙尘的冲击刮擦，同时具备一定的抗紫外线能力，避免长期户外使用出现黄变老化问题。灯罩与灯壳之间采用密封胶圈压合结构，配合灯体后部的防水透气阀，能够达到IP67级别的防水防尘能力，可应对雨天骑行、高压水枪冲洗等使用场景，避免内部进水导致电路故障。中间层为反光碗组件，采用耐高温PC材质真空镀铝处理，反光率可达90%以上，同时能够承受光源工作时产生的持续高温，避免长期使用出现反光层脱落、变形问题。最内层为灯体安装基座，采用压铸铝合金材质，一方面通过压铸结构形成足够的结构强度，保证灯具安装后不会因为车辆行驶的震动出现松动、移位，另一方面铝合金材质的导热性能可以将光源工作产生的热量快速导出，降低灯腔内部的工作温度，延长光源与电子元件的使用寿命。

　　外形尺寸与安装边界方面，该前照灯整体外径为7英寸也就是177.8mm，灯体总厚度控制在85mm以内，安装孔位采用哈雷车系通用的三点式固定结构，固定孔分布在直径145mm的圆周上，适配原车的前照灯安装支架，不需要额外修改支架结构即可完成替换安装。灯体后部的接线采用标准三插接口，分别对应近光、远光、日行灯的供电线路，接口定义与原车线路完全匹配，安装时不需要破线改线，直接对插即可完成电路连接。灯体的出线位置做了防水橡胶护套保护，避免线路弯折处出现破损、进水问题。

　　从结构细节来看，灯壳边缘做了一圈凸起的黑色装饰边框，边框表面采用哑光磨砂处理，与金属质感的灯体形成视觉层次，同时边框高出灯罩表面1.5mm，能够在车辆发生轻微剐蹭时首先接触障碍物，避免灯罩直接被刮花。灯体后部设计了多道平行的散热筋结构，散热筋厚度为2mm，间距4mm，在不增加过多灯体重量的前提下提升了散热面积，保证光源长时间工作时的结温处于合理区间。内部的光源驱动模块采用灌胶处理，固定在灯体后部的安装槽内，既可以提升抗震性能，也能进一步强化防水能力，避免骑行过程中的持续震动导致驱动元件虚接、损坏。

　　在实际选型适配过程中，需要注意安装位置的预留空间，除了灯体本身的厚度尺寸外，需要在灯体后部预留至少20mm的接线与散热空间，避免安装后灯体后部与车辆的前叉、仪表支架等部件发生干涉。同时该灯具的工作电压为12V直流，适配绝大多数摩托车的供电系统，不需要额外加装电压转换模块。对于改装场景下的使用，如果车辆原车的前照灯尺寸不是7英寸规格，需要配套更换对应的安装支架，保证固定点的强度能够承受灯具的重量，避免行驶过程中出现灯具抖动、照射角度偏移的问题。

　　从光学设计的细节来看，主反光碗的曲面经过多次配光优化，近光的照射宽度可以覆盖前方4车道的路面范围，照射距离达到30米以上，远光的照射中心亮度满足机动车前照灯的相关安全标准，能够在夜间无路灯的路段提供足够的视野距离。环形日行灯的导光条采用激光打点工艺，保证整个光环的亮度均匀性，不会出现局部亮斑或者暗区，点亮后的视觉效果连贯统一，符合复古机车的外观改装需求。
