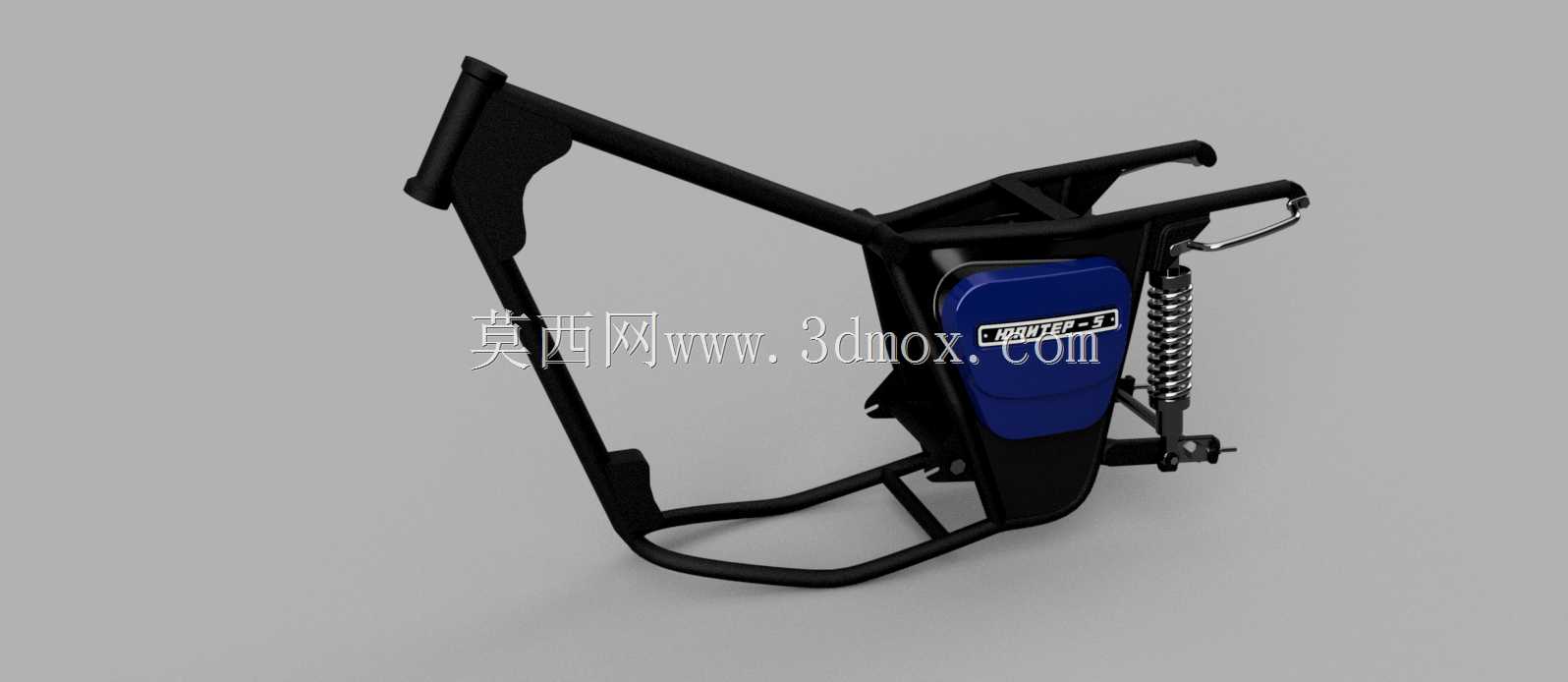

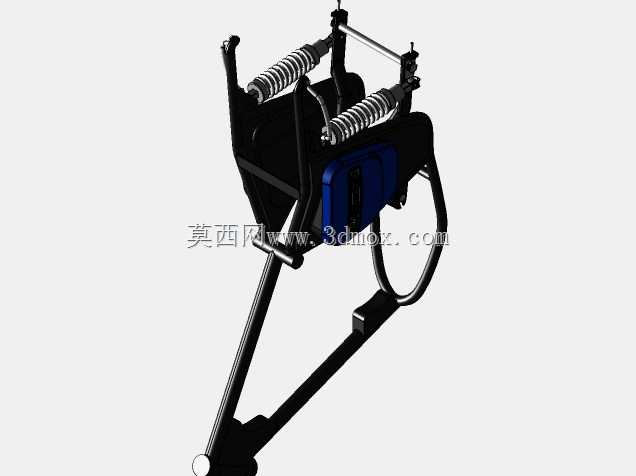

带摇杆减震的伊兹木星摩托承载车架

这款车架是定制两轮摩托的核心承载基体，适配小排量玩乐型摩托的改装与量产开发需求，日常可覆盖城市通勤、非铺装路面轻度穿越的使用场景，承担整车动力总成、行走机构、覆盖件与驾乘人员的全部载荷传递功能。设计阶段优先考虑非铺装路面的载荷冲击耐受能力，主承载梁采用闭合式弯管结构，管材弯折弧度经过多轮应力仿真校验，避开了应力集中的直角弯折区域，在控制整体重量的前提下保证了扭转刚度，避免激烈驾驶时车架出现过量形变影响操控精度。车架尾部集成了后减震安装位与摇臂铰接支座，减震器采用倾斜布置方案，既可以压缩整车尾部的纵向占用空间，又能优化后轮跳动时的阻尼传递路径，将路面冲击通过摇臂、减震器分散到主车架的多个承载节点，避免单点受力过大出现结构疲劳。摇臂与车架的铰接点设置了耐磨衬套的安装空间，预留了足够的摆动间隙，不会在减震压缩到极限行程时出现结构干涉。车架前部预留了转向立管的安装位，立管角度经过调校，兼顾低速转向灵活性与高速行驶的直线稳定性，周边的安装支座可以直接固定油箱、点火模块与前部覆盖件，不需要额外做焊接改装。车架下部的护杠结构与主承载梁一体弯折成型，不仅可以在车辆倾倒时保护发动机与侧盖部件，还能作为脚踏的安装基体，预留的脚踏安装孔位符合通用改装件的尺寸标准，用户可根据使用需求更换不同形式的脚踏组件。安装边界方面，车架整体宽度控制在合理区间，不会与后轮、链条传动组件出现运动干涉，各安装支座的孔位公差控制在机械加工的常规精度范围内，装配时不需要额外扩孔或补焊，后减震的安装间距适配常规规格的液压弹簧减震，摇臂的铰接轴孔径符合通用摩托配件的尺寸标准，可直接适配同规格的后轮轴与传动组件。整个车架的结构设计充分考虑了改装兼容性，除了适配伊兹木星系列的原厂动力组件，也可通过微调安装支座适配同级别其他型号的动力总成，满足定制改装玩家的多样化装配需求。
