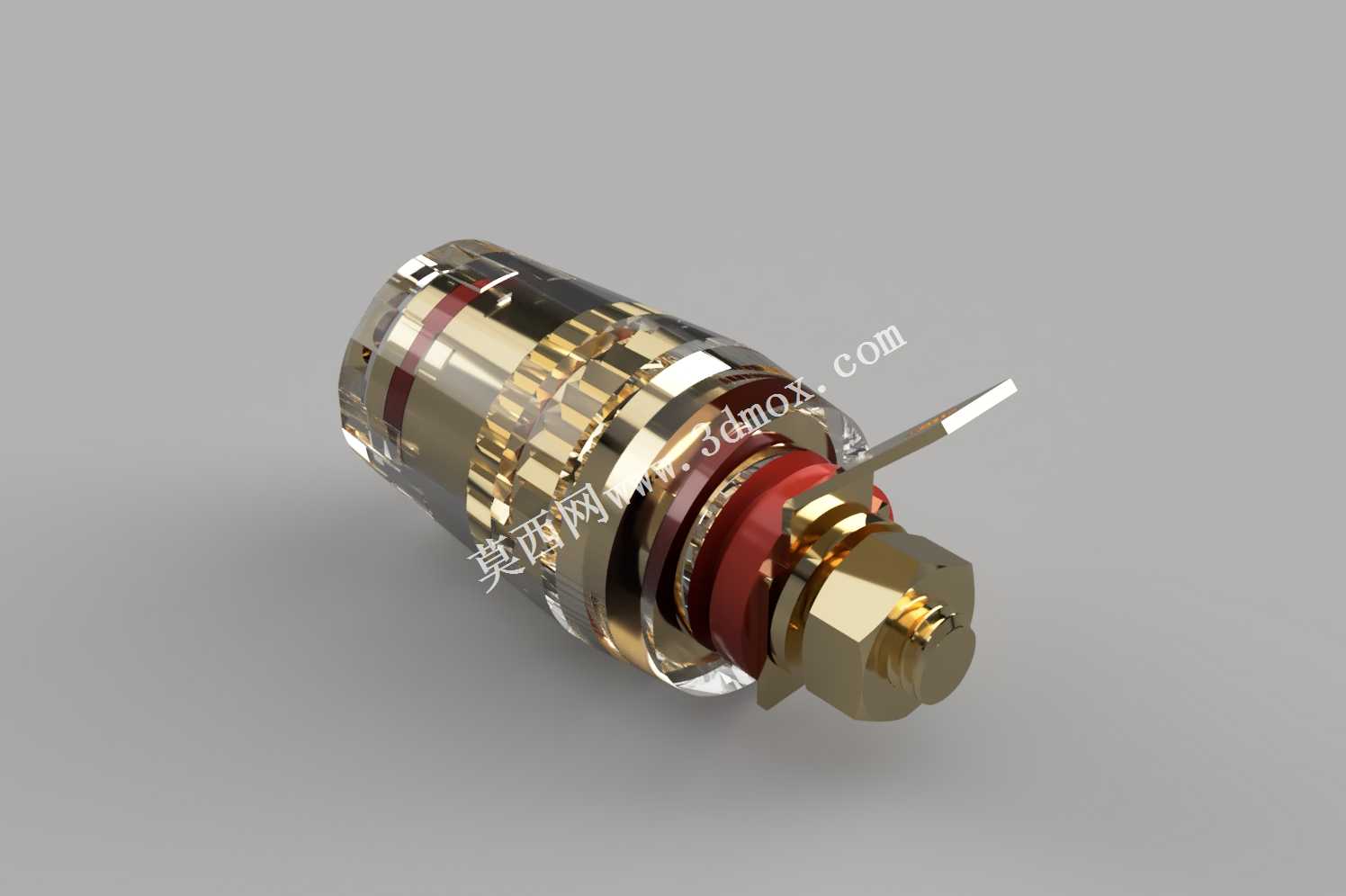

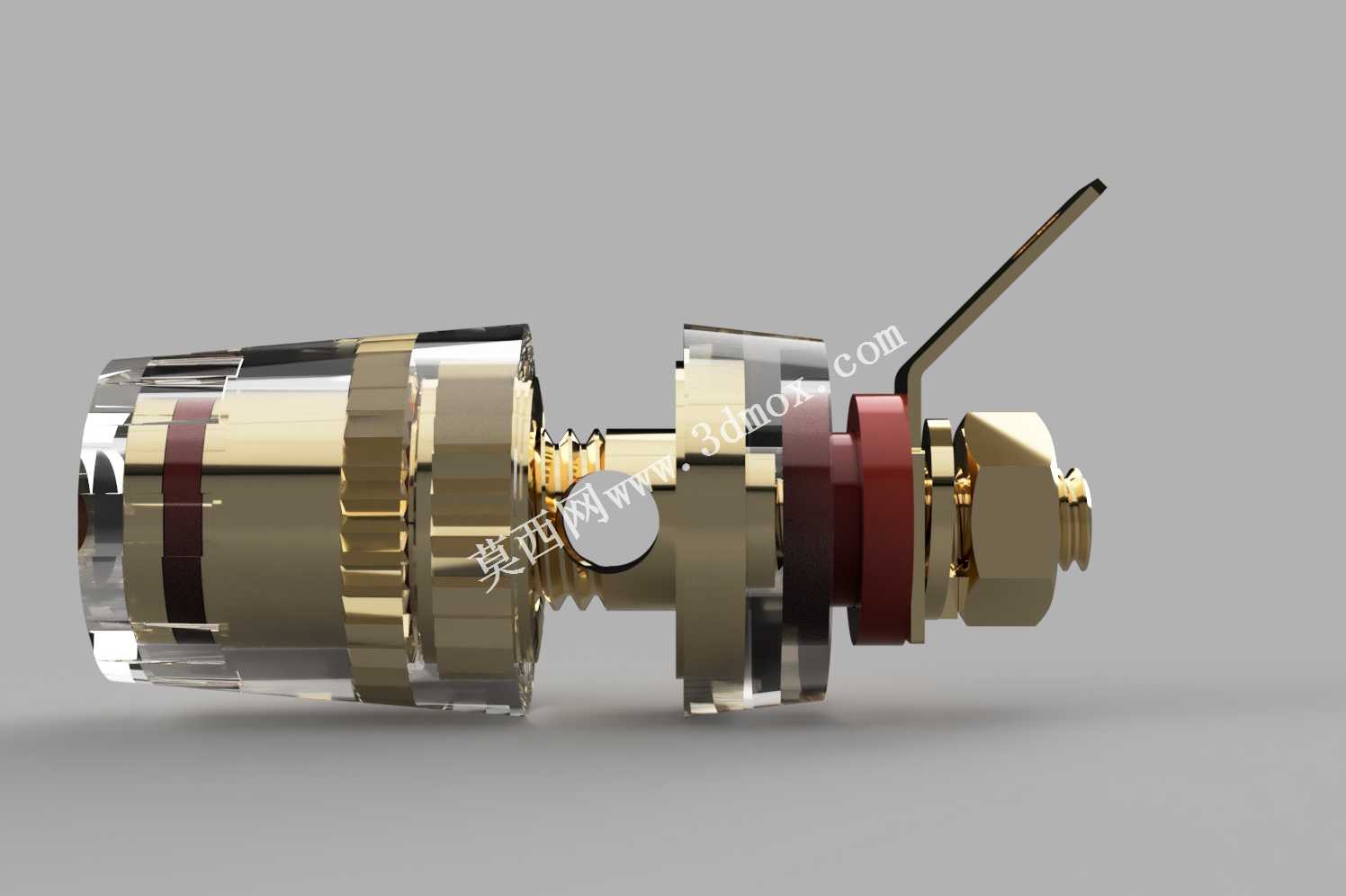

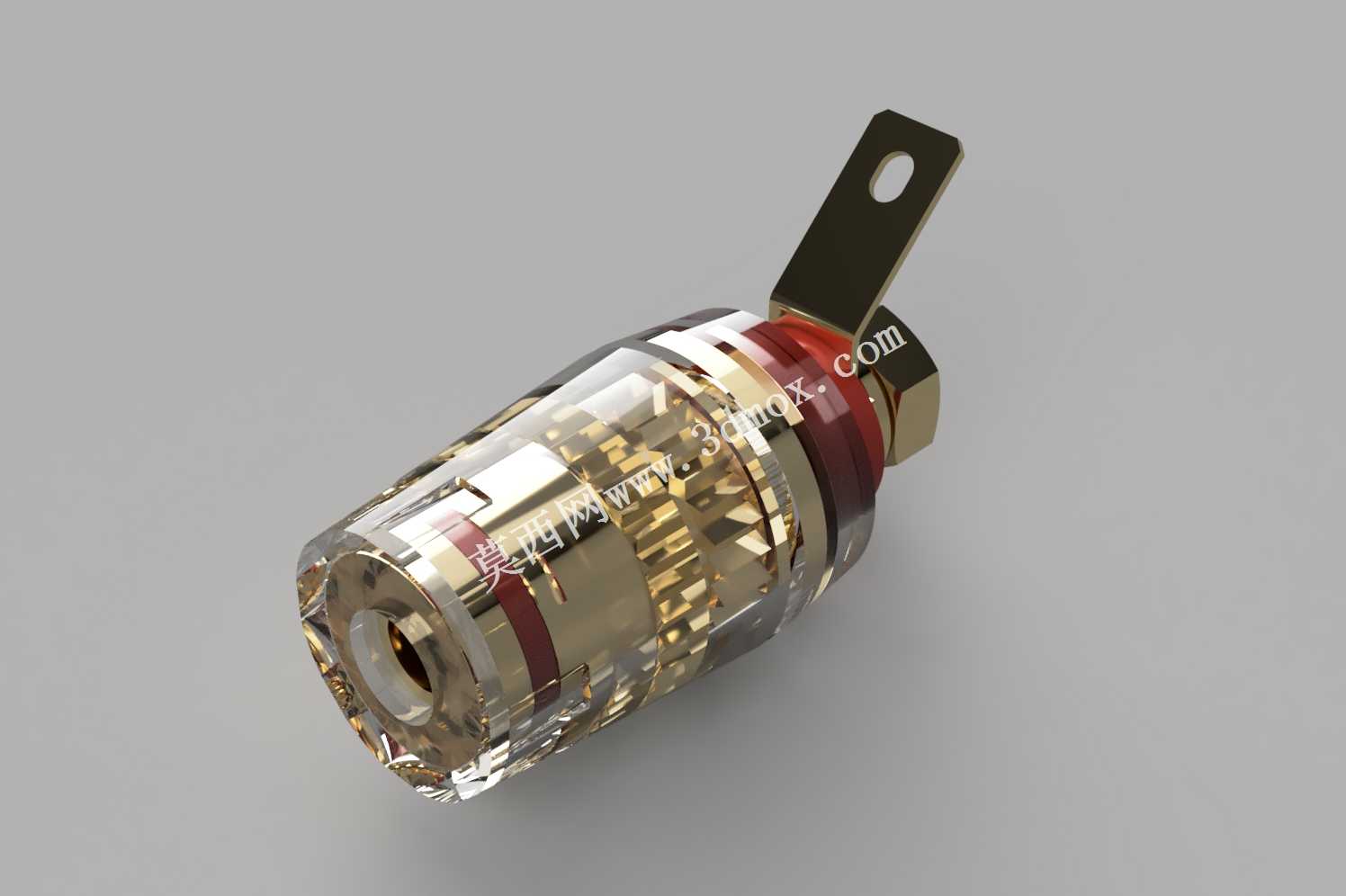

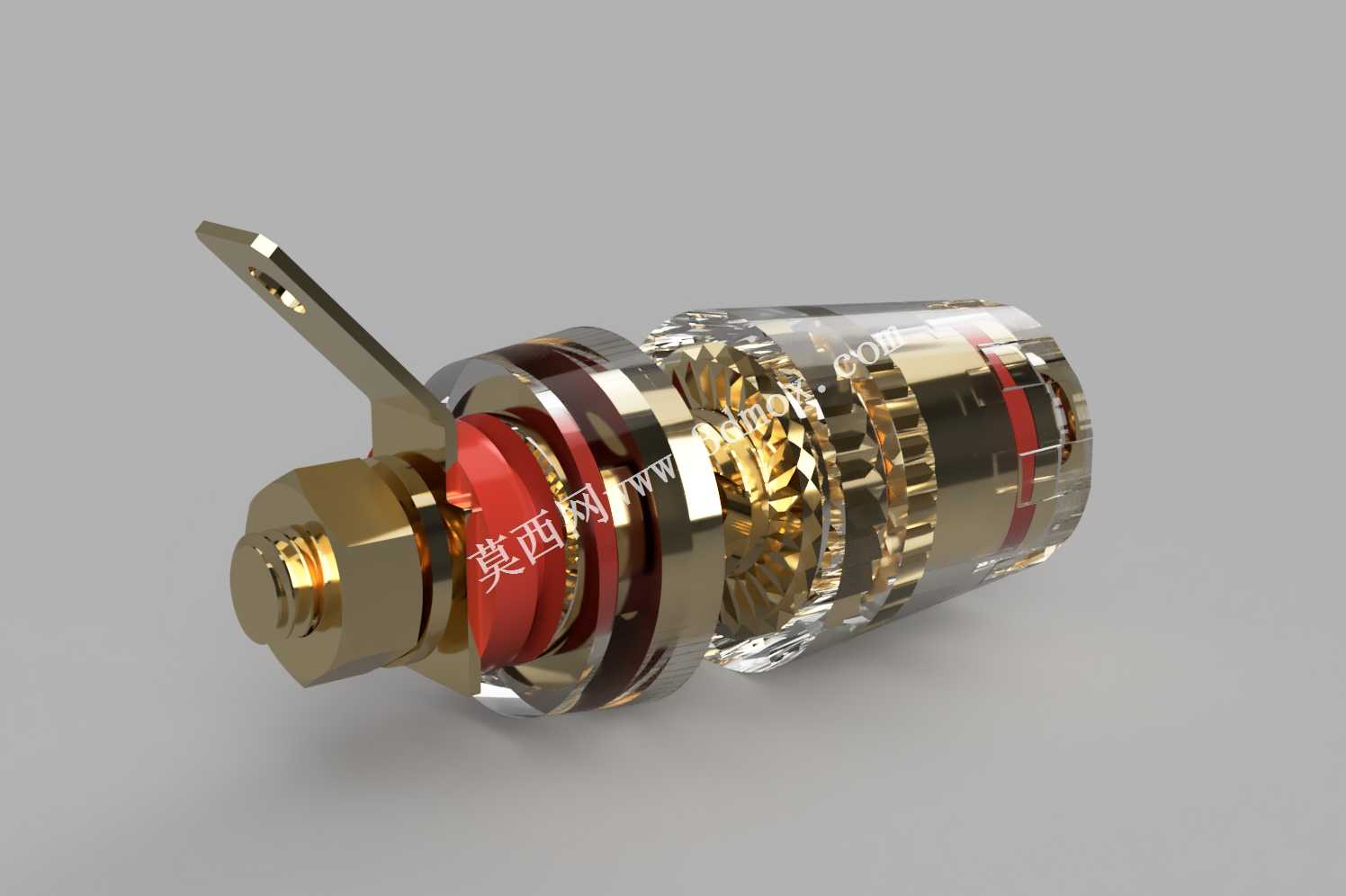

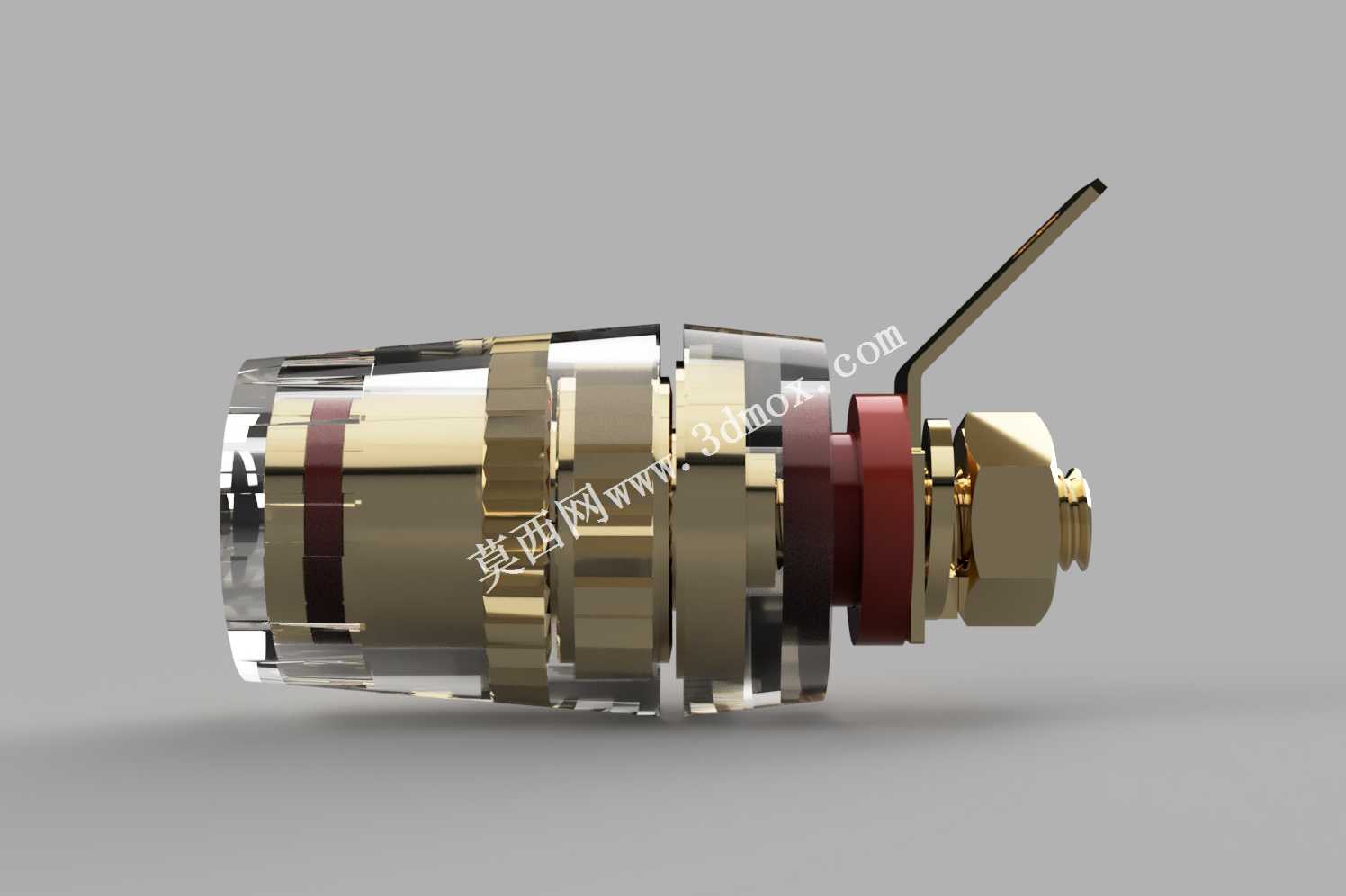

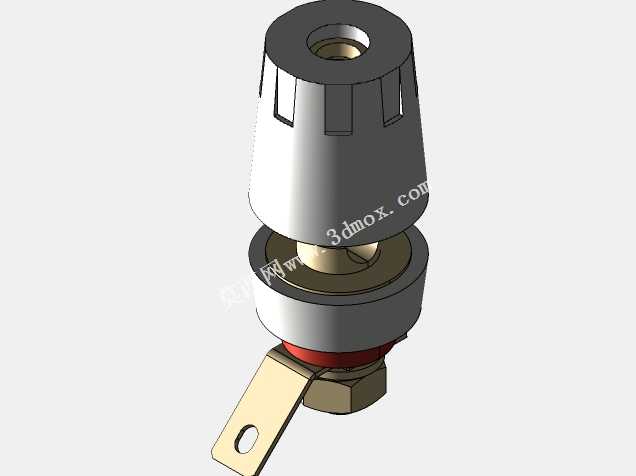

可拧式镀金香蕉插头音频接线端子结构

在专业音频设备、HiFi音响系统、功放设备以及实验室测试电路的搭建场景中，接线端子是实现线缆与设备稳定电连接的核心基础配件，这款可拧式香蕉插头结构的音频接线柱，正是针对高保真音频信号传输、低接触电阻连接需求设计的电连接部件，广泛适配家用音响接线、专业舞台音频设备布线、电子测试治具接线等场景，能够同时满足频繁插拔的便捷性与长期固定接线的可靠性要求。从实际用途来看，这款接线柱可实现两种接线模式的兼容：既可以直接插入标准4mm香蕉插头完成快速插拔连接，适配需要经常拆装调整的测试线路、临时音频布线场景；也可以通过拧开上端的锁紧帽，将剥好的线缆线芯插入接线孔后旋紧帽体完成压接固定，适配长期固定安装的设备内部接线、音箱永久布线场景，尾部的焊片端子还支持导线直接焊接，满足高可靠性连接的工艺需求。在功能特性设计上，这款接线柱采用镀金接触件搭配透明绝缘外壳的结构，镀金层能够大幅降低接触电阻，减少音频信号传输过程中的损耗与杂波干扰，同时避免铜基接触件长期使用氧化导致的接触不良问题，透明的绝缘外壳采用高强度工程塑料制作，既可以直观观察内部接线的压接状态，确认线芯是否安装到位，也能提供足够的绝缘防护，避免相邻接线柱之间出现短路风险，中部的红色标识环可用于区分正负极接线，避免音频系统接线时出现相位接反的问题。从设计思路层面，这款接线柱充分平衡了连接可靠性、操作便捷性与信号传输性能：接触件采用多瓣弹性胀紧结构，当香蕉插头插入时，弹性瓣会向外胀开贴合插头表面，保证足够的接触面积与接触压力，降低接触电阻；锁紧帽采用滚花防滑设计，徒手即可完成拧松与锁紧操作，不需要额外工具就能完成接线作业；尾部的安装螺纹搭配六角螺母，可以将接线柱牢牢固定在设备面板、机箱壳体上，单接线柱可承受的电流足够满足大功率音箱、功放设备的传输需求。在外形尺寸与安装边界上，这款接线柱整体总长33mm，主体最大直径14mm，尾部安装螺纹的适配面板开孔尺寸为6mm，尾部焊片的长宽尺寸为11mm×4mm，安装时从面板外侧插入接线柱，在面板内侧旋上六角螺母即可完成固定，面板最大适配厚度为5mm，能够适配绝大多数音响设备、测试仪器的面板厚度要求；香蕉插头适配端可兼容直径4mm的标准香蕉插头，环形接线端子适配侧可搭配内径4mm的O型接线端子使用，刀片式接线端可适配宽度5mm的插片接线，散线接线时可容纳最大线径4mm的多股铜芯线，能够覆盖绝大多数音频布线、低压小功率电路接线的线径需求，安装后接线柱突出面板的长度经过优化，不会占用过多设备内部空间，也不会因为突出过长导致设备摆放时出现磕碰问题。
