车载双向同轴全频扬声器结构设计

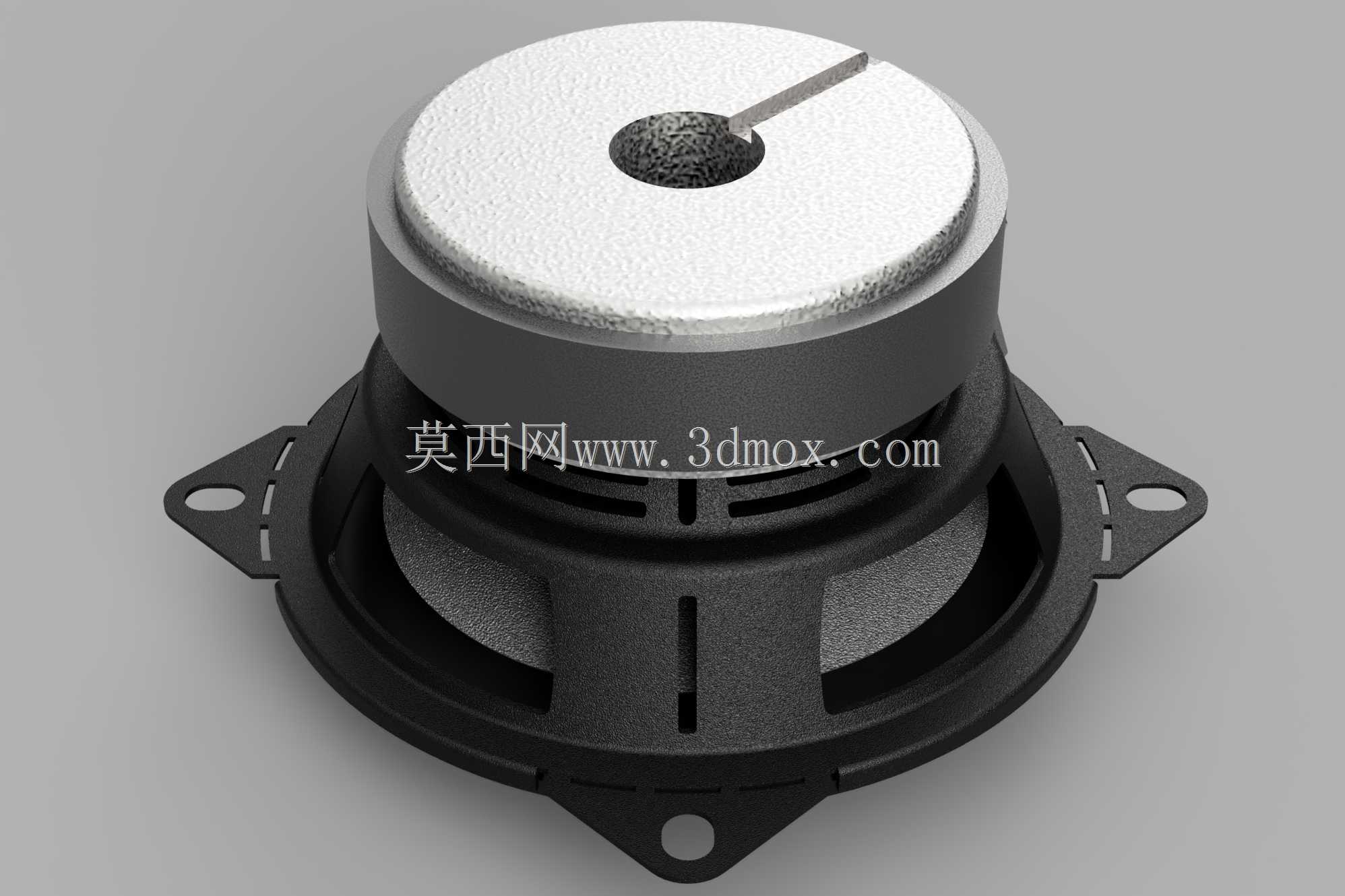

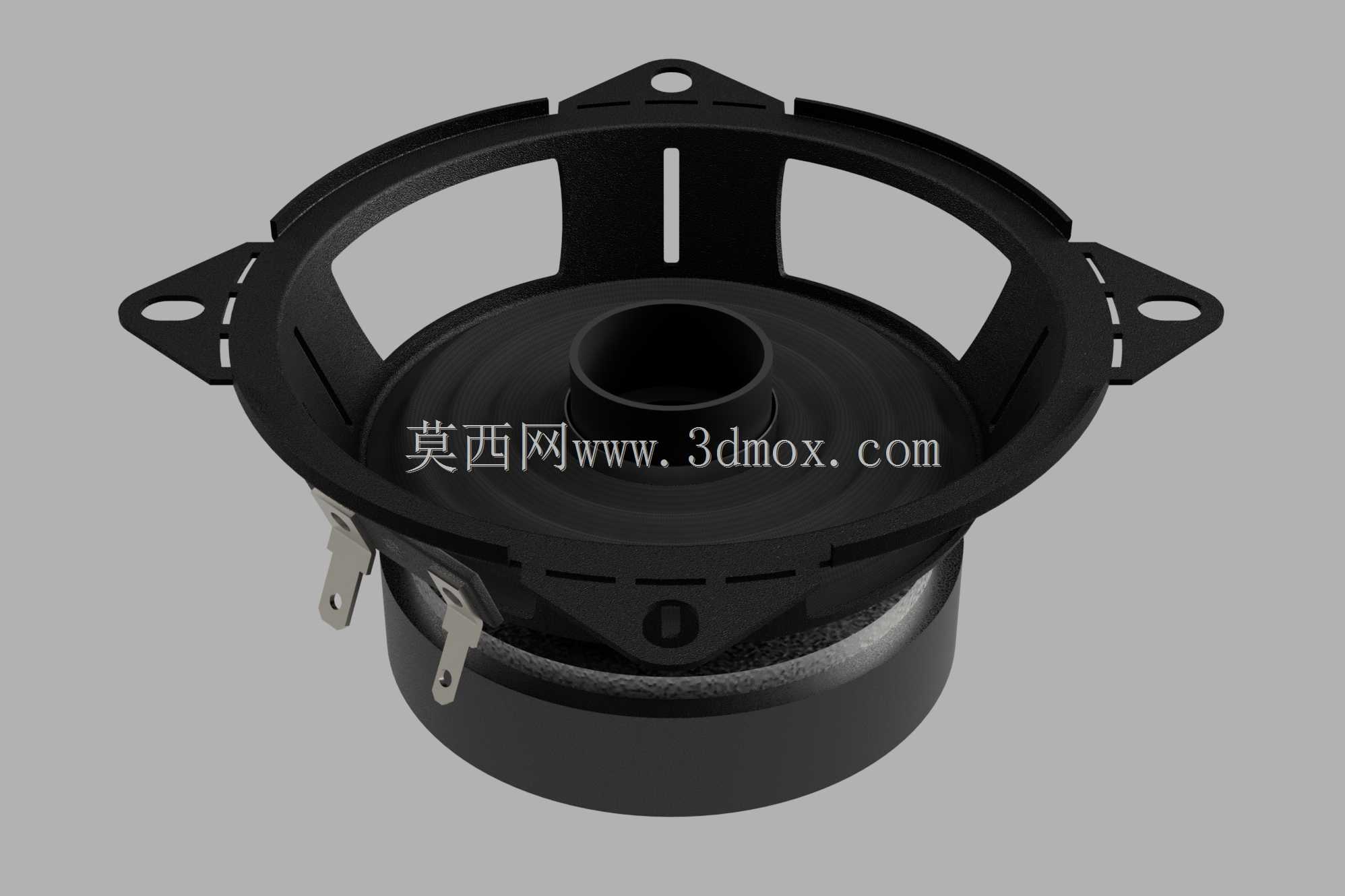

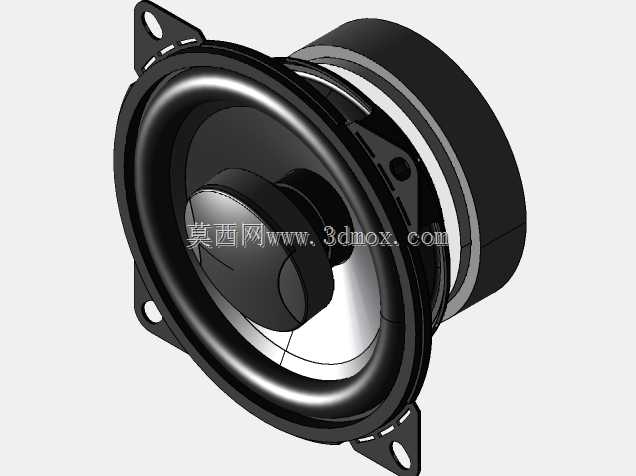

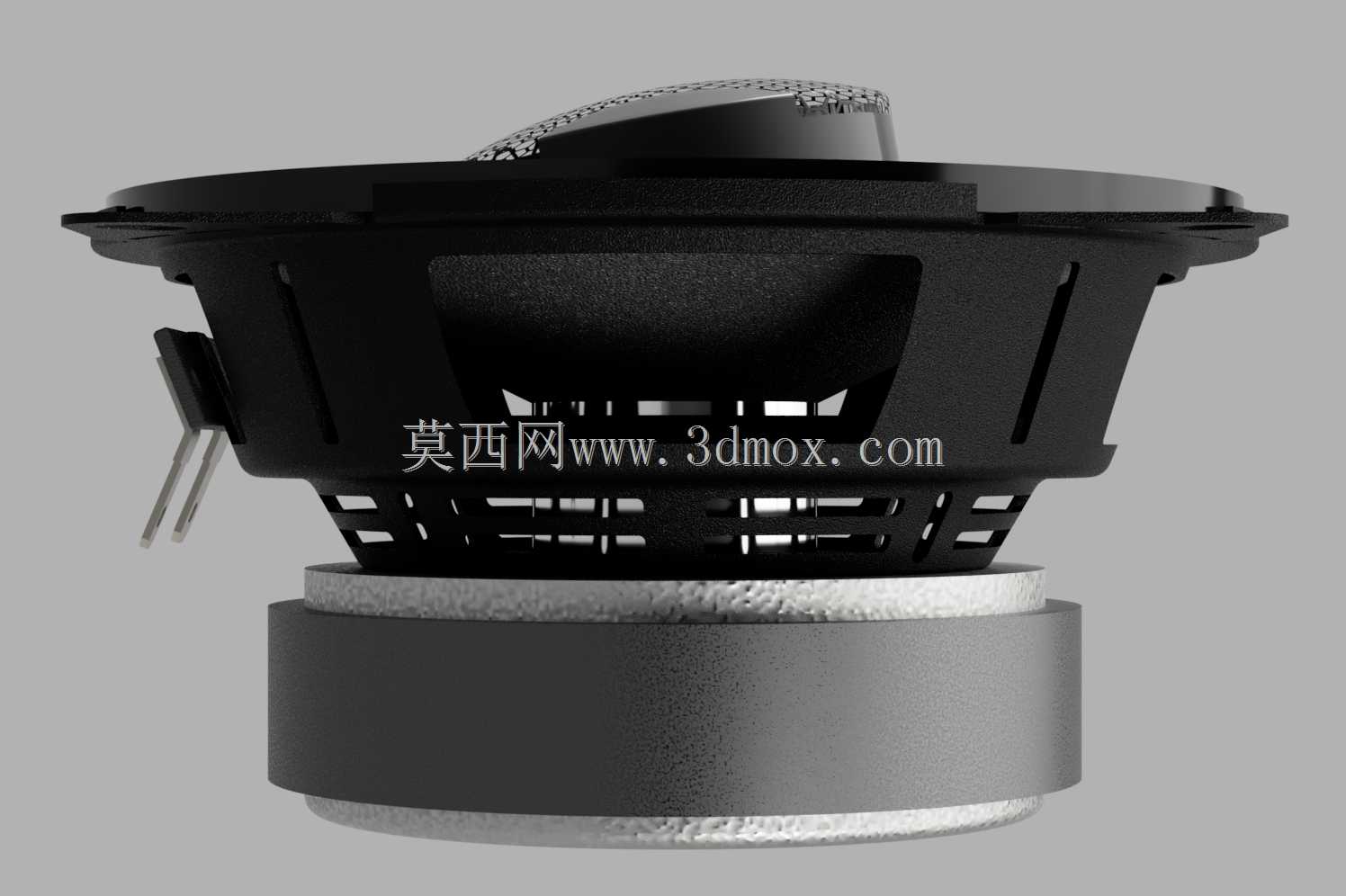

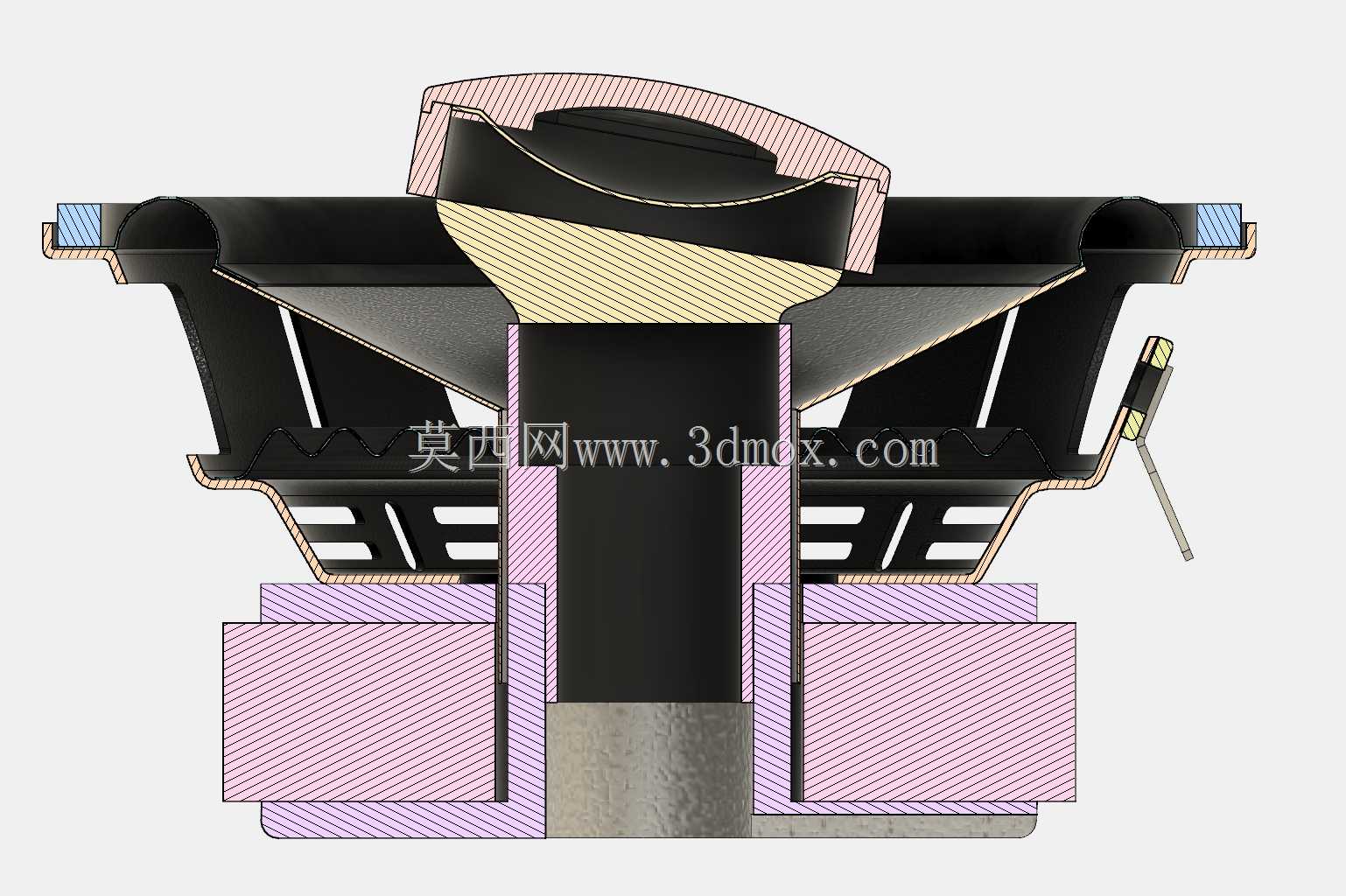

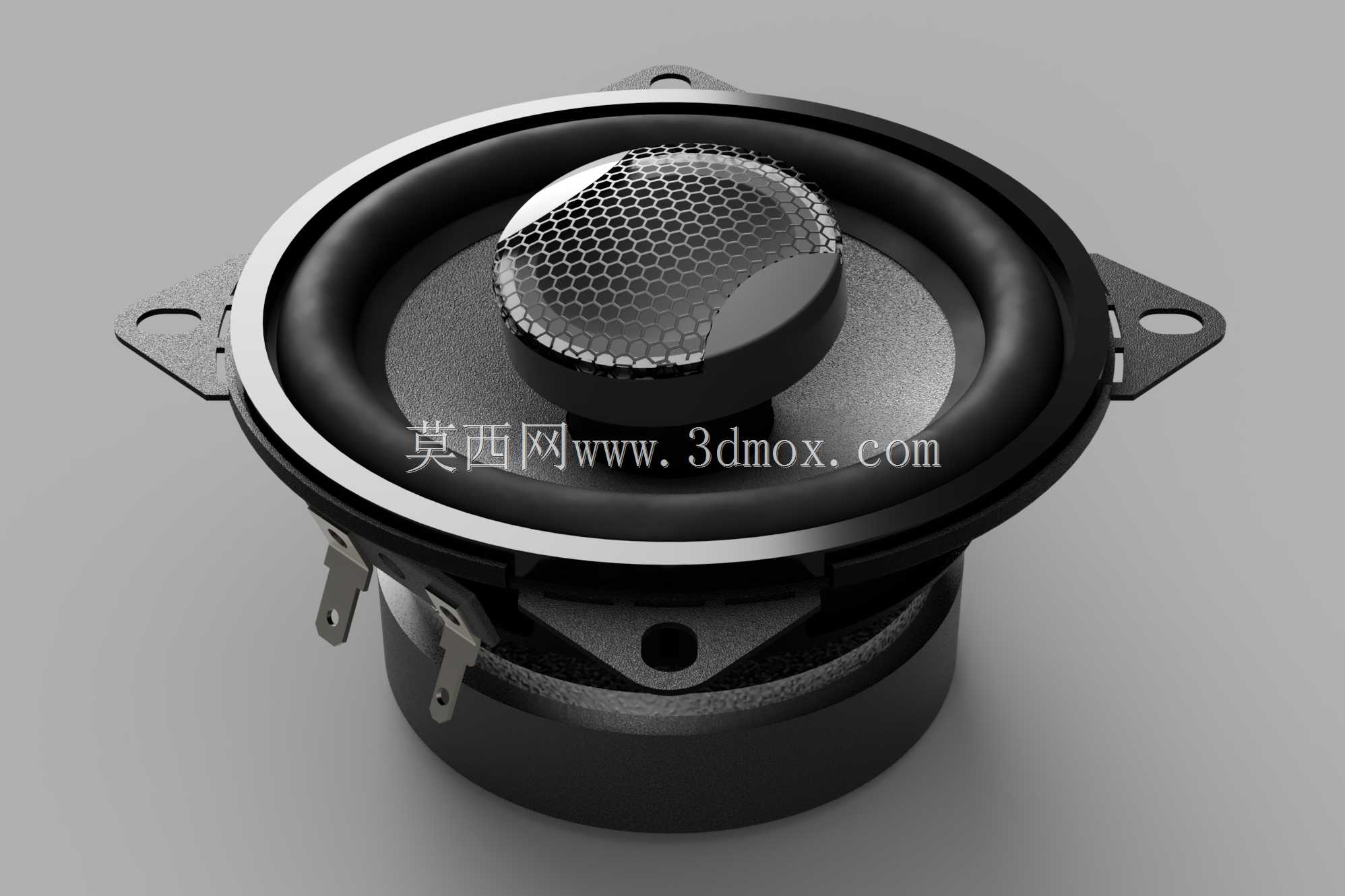

这款双向同轴扬声器主要面向车载音响改装、小型桌面音响系统搭建场景，是将高音单元与低音单元整合在同一轴线上的一体化电声器件，能够在有限的安装空间内实现全频段声音重放，解决传统分体式喇叭安装占用空间大、高低音相位偏移的问题，在汽车门板、仪表台预留安装位，或是紧凑型家用音箱的腔体内部都能适配安装。从功能特性来看，该同轴结构将高音发声单元布置在低音振膜的中心轴点位置，让高低音单元的发声源处于同一声学中心点，重放声音时的相位一致性更好，声像定位更准确，不会出现分体喇叭高低音传播路径差带来的听感偏移；低音单元采用悬边支撑的纸质复合振膜，搭配定心支片结构保证振膜往复运动的同轴度，避免大振幅下出现擦圈问题，高音单元外层加装金属蜂窝防护网，既可以阻挡灰尘杂物进入高音振膜缝隙，也能对脆弱的高音球顶起到物理防护作用，避免安装或使用过程中意外触碰造成振膜凹陷损坏。设计过程中优先考虑安装适配性，整体采用双耳带安装孔的固定结构，安装耳位预留标准通孔，可直接通过螺丝固定在预设的安装面板上，接线端子采用外露式插片设计，无需焊接就能快速完成音频线路连接，降低现场安装的操作难度。尺寸边界方面，低音单元有效口径为100毫米，适配常见的4英寸喇叭安装开孔，高音音圈直径为25.5毫米，音圈轴向高度为8.4毫米，底部磁钢直径为72毫米，安装时需要预留足够的腔体深度，避免磁钢部分与安装位后方的结构件产生干涉；磁路部分采用常规的铁氧体磁钢结构，磁隙尺寸经过精准调校，保证音圈在磁隙内的运动行程充足，兼顾低频下潜深度与中频的饱满度。整体外形做了圆弧过渡处理，金属安装耳做了防锈镀层处理，适配车内多尘、温差变化大的使用环境，长时间使用也不会出现安装位锈蚀松动的问题，振膜悬边采用耐老化的橡胶材质，在高低温环境下都能保持稳定的弹性，保证长时间使用后的声学性能一致性。
