农用椰壳滚筒筛分分离设备结构设计

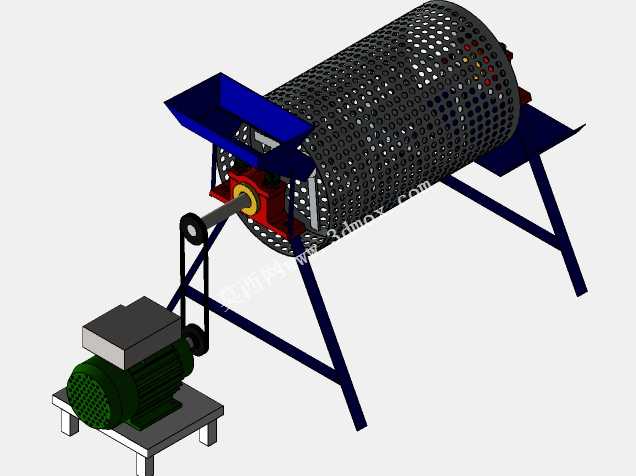

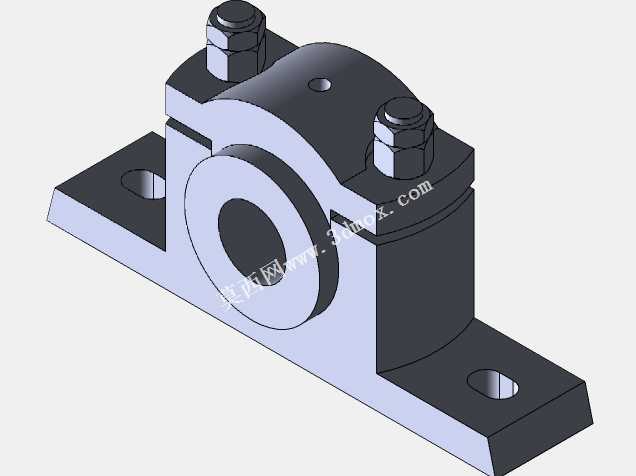

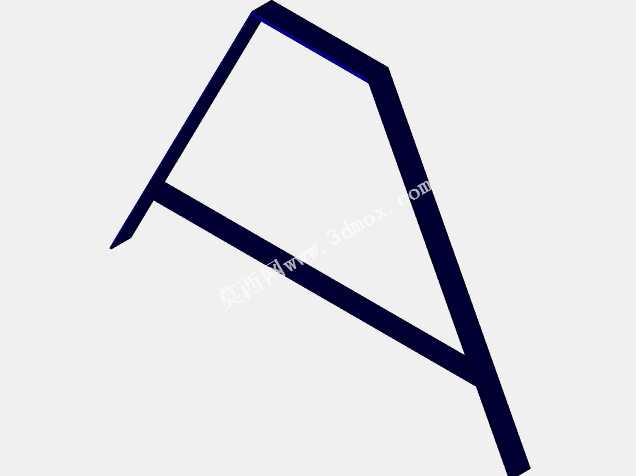

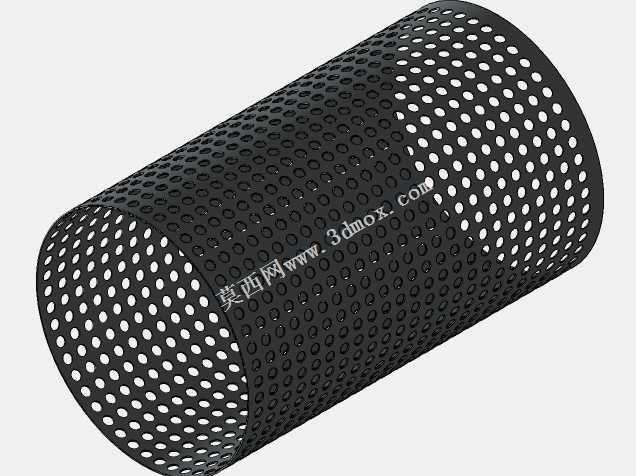

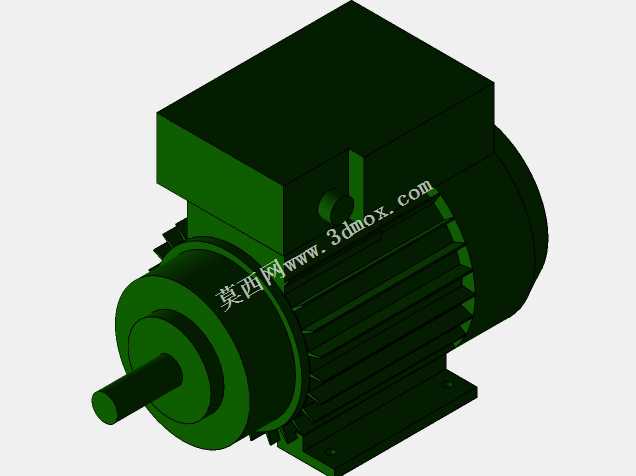

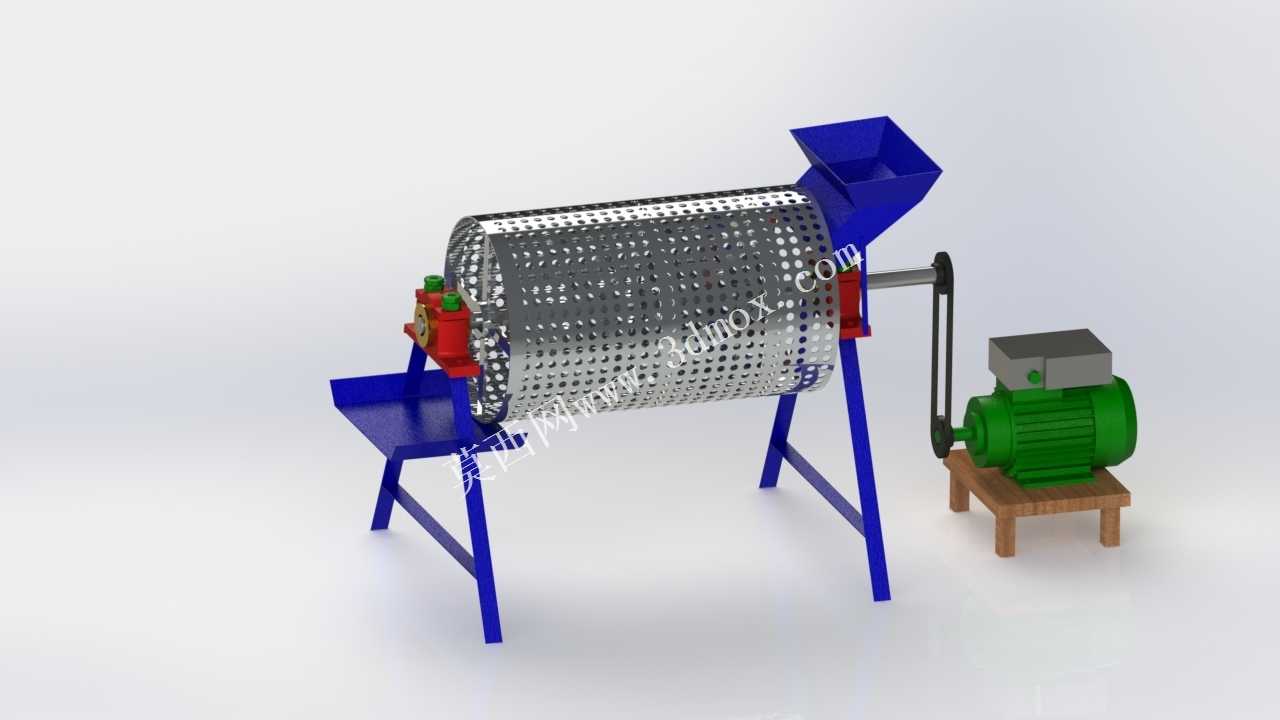

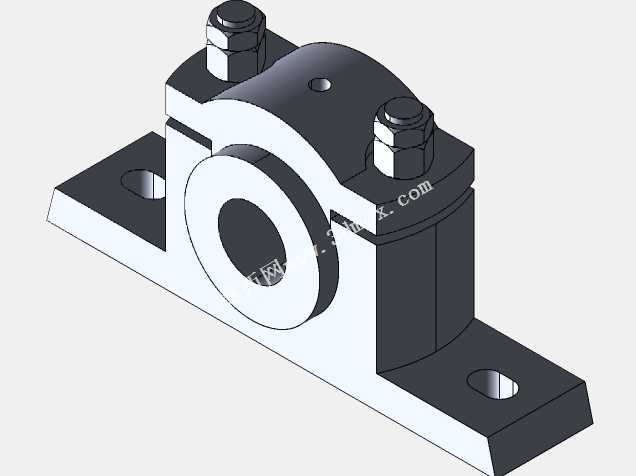

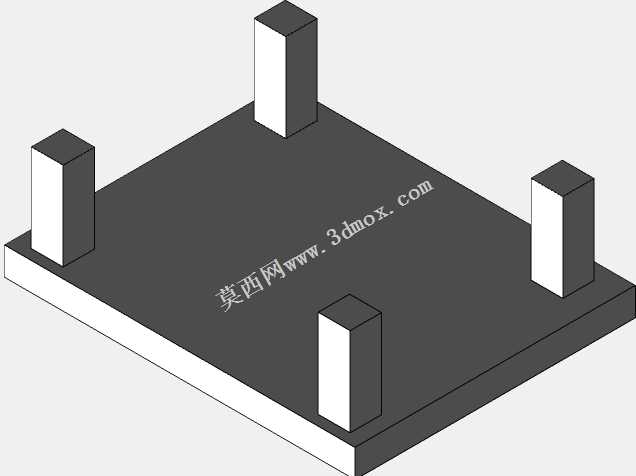

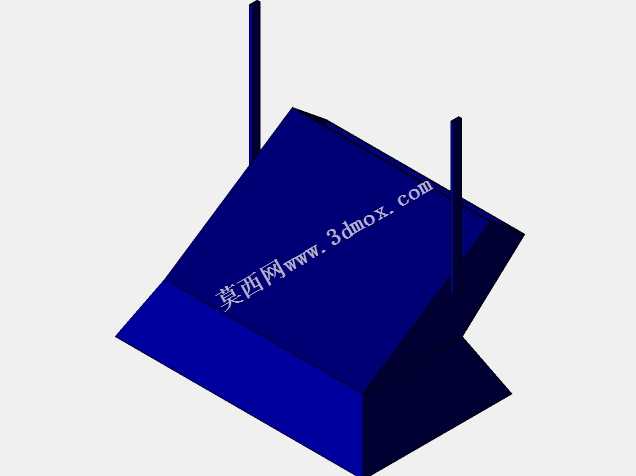

这款设备主要面向热带经济作物初加工场景，针对椰子取肉加工环节中椰壳碎块与椰肉、椰棕纤维的筛分分离需求设计，可部署在椰果加工生产线的破壳工序后段，替代传统人工分拣的低效作业模式，适配中小型农产品加工厂、乡村合作社加工点的作业产能需求，也可经过筛网孔径调整后，用于坚果壳仁分离、颗粒状农产品分级筛选等相近作业场景。设备核心作业单元为卧式冲孔滚筒筛，滚筒表面均匀排布适配椰壳碎块尺寸的冲孔，作业时动力通过链传动结构带动滚筒匀速转动，进料端设置的倾斜导料斗可将破壳后的混合物料顺畅导入滚筒内部，随着滚筒转动，尺寸小于筛孔的椰肉、细碎纤维会透过筛孔落入下方的集料托盘，尺寸较大的椰壳碎块则沿着滚筒轴向的导料倾角，从滚筒另一端的出料口排出，一次性完成壳料的分离作业，有效降低人工分拣的劳动强度，提升椰壳分选的一致性。设计过程中重点考量了农用作业场景的设备稳定性，整体采用立式三脚支撑机架，支腿采用倾斜受力结构，可抵消滚筒转动带来的径向晃动，无需额外浇筑安装基础，放置在平整硬化地面即可投入使用，适配乡村加工点场地条件有限的实际情况；传动侧设置张紧结构可调整链条松紧度，降低长期作业的维护难度；驱动电机独立放置在侧边木质托架上，与筛分主体保持安全间距，避免筛分过程中掉落的物料磕碰电机，也能减少滚筒振动对电机运行的影响。设备整体横向安装边界约1200mm，纵向安装边界约600mm，整机高度约1100mm，进料斗上沿高度适配人工倒料的作业高度，下方集料托盘预留足够的容器放置空间，出料端高度可对接物料收集筐，无需额外搭建作业平台；筛筒与机架的连接位置设置带密封的转动支撑结构，减少作业过程中的粉尘外溢，两侧的红色轴承座采用快拆结构设计，后期更换不同孔径的筛筒时无需完全拆解机架，即可完成筛筒的更换调整，拓展设备的适用物料范围。
