复摆颚式矿石破碎设备结构设计

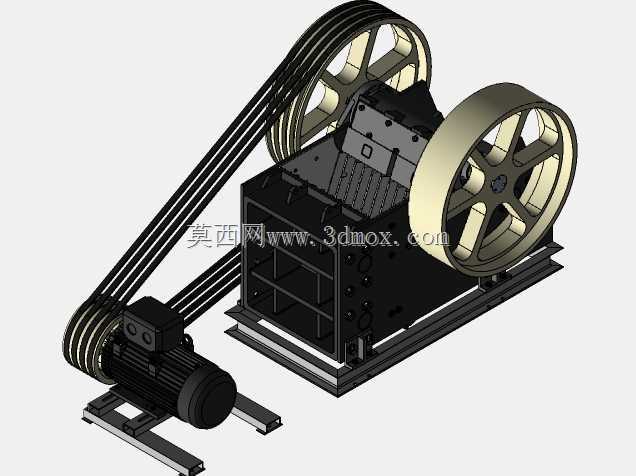

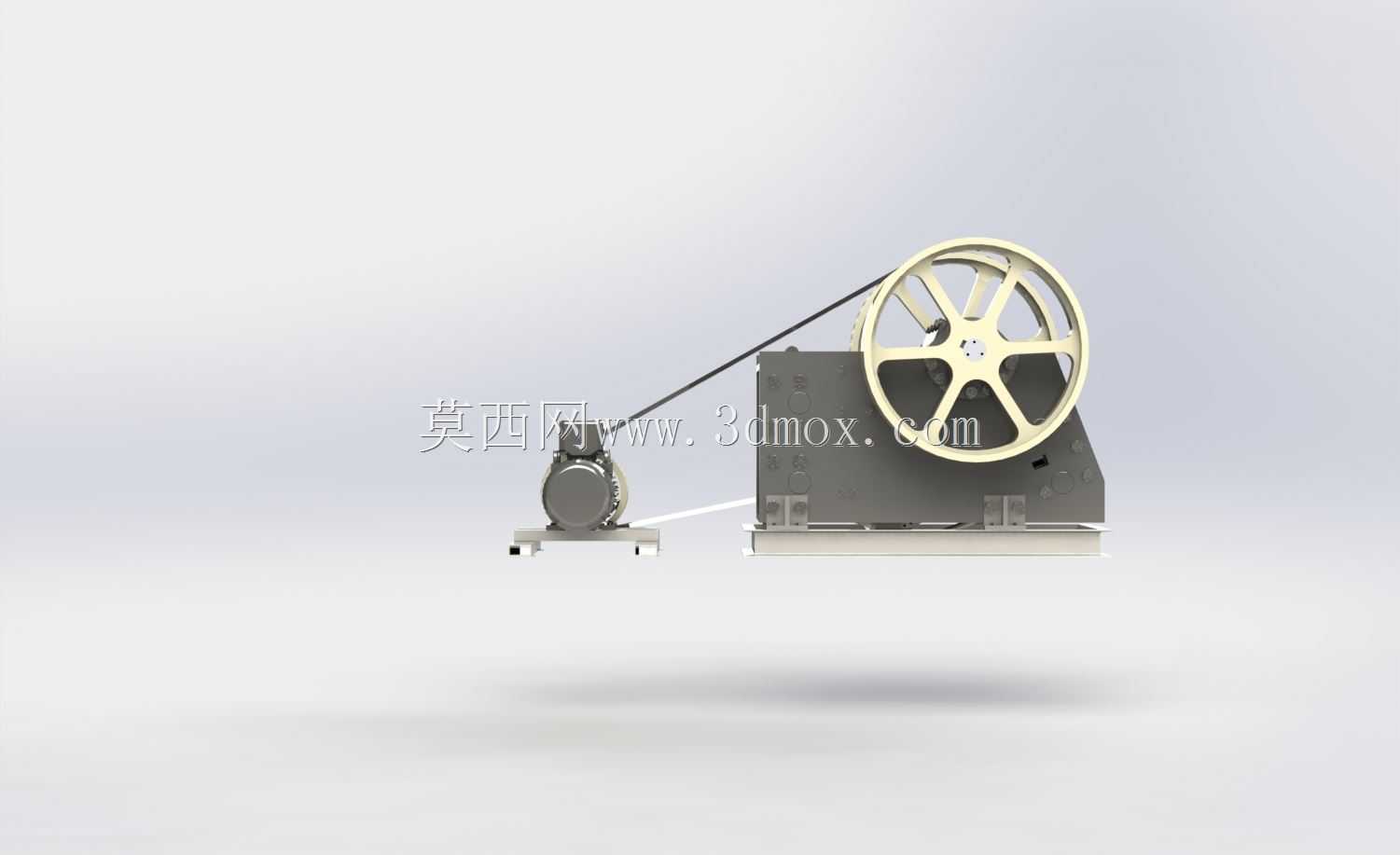

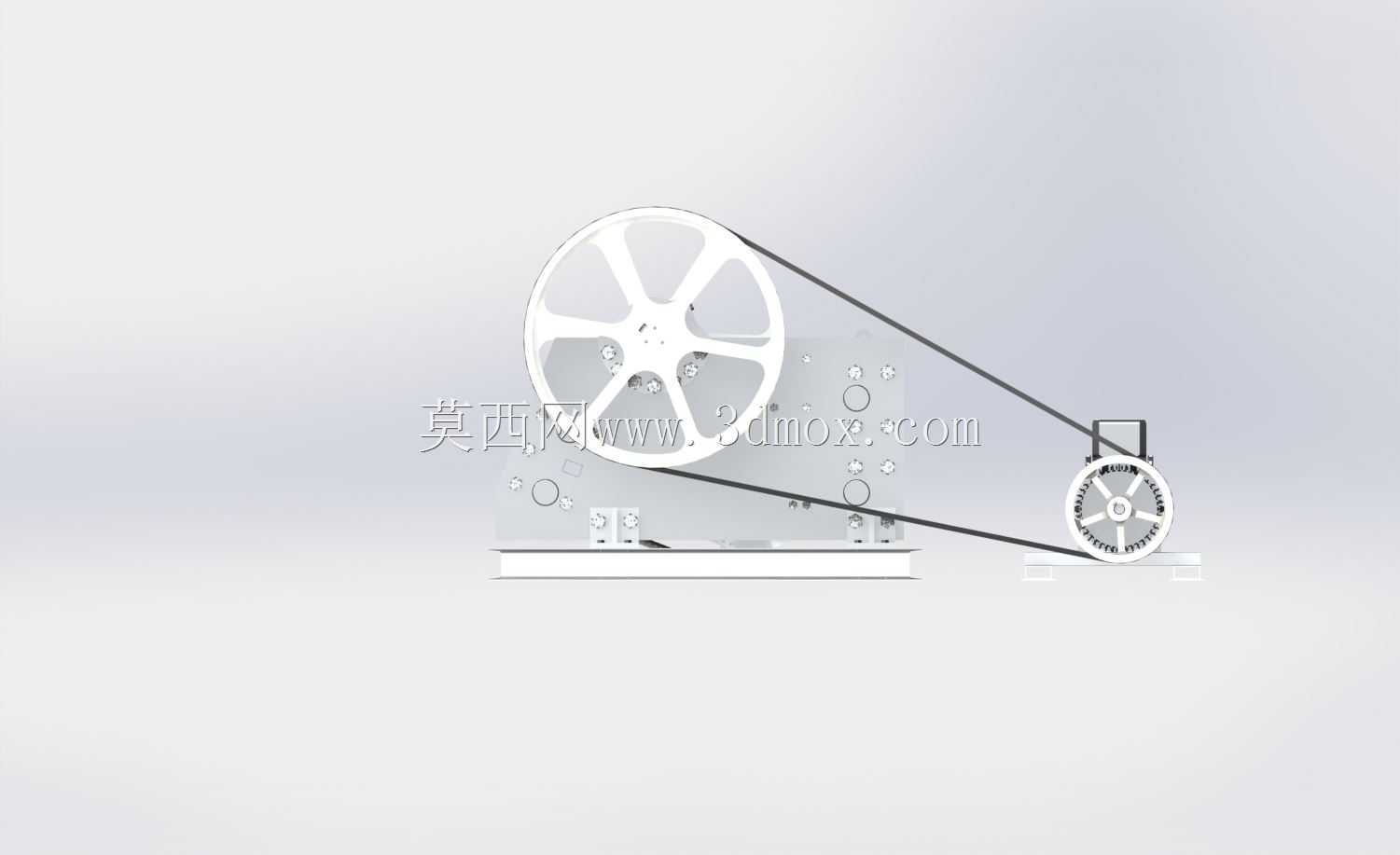

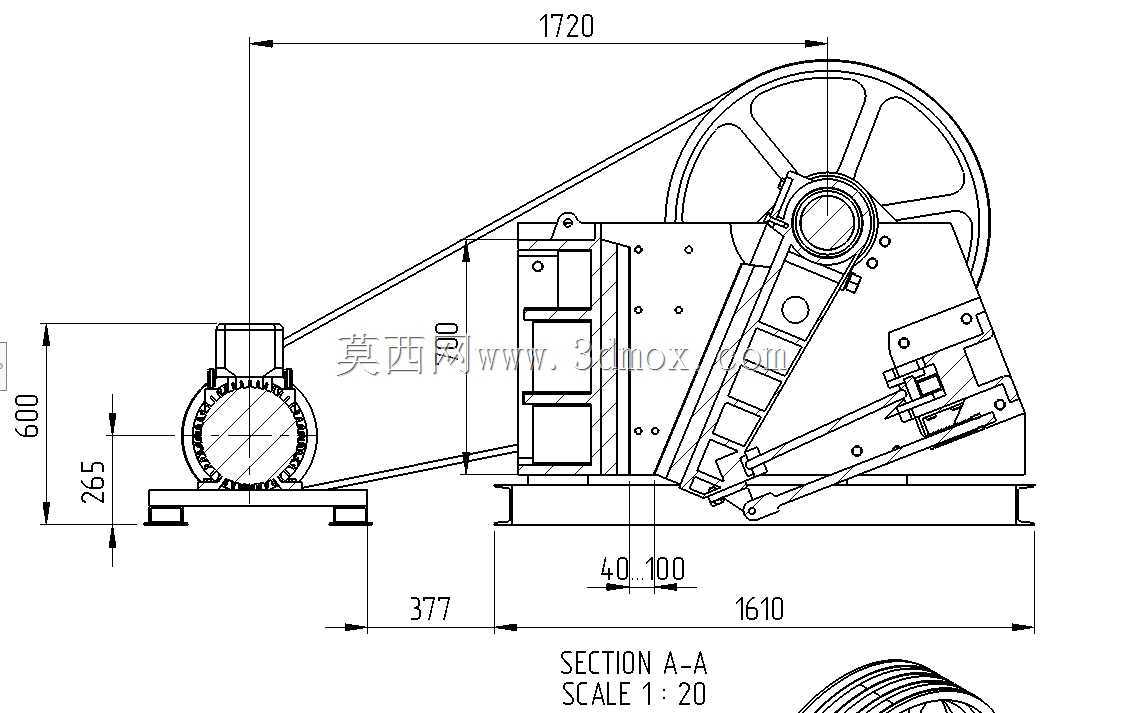

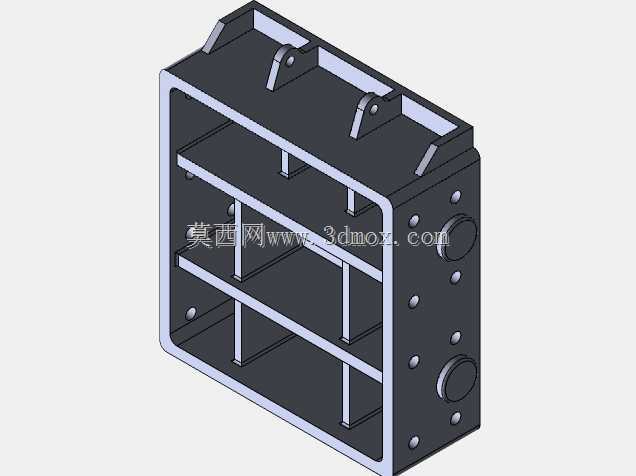

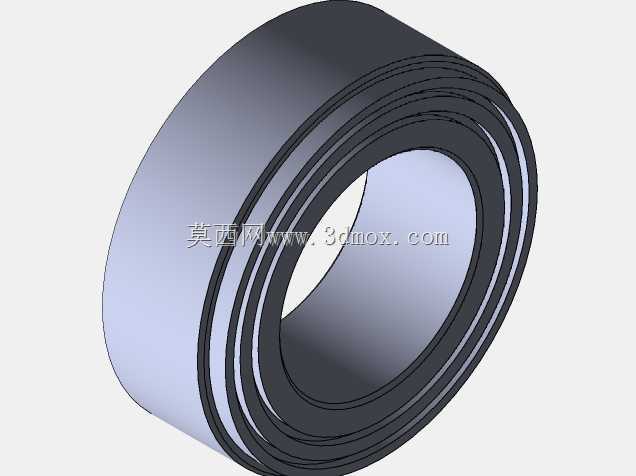

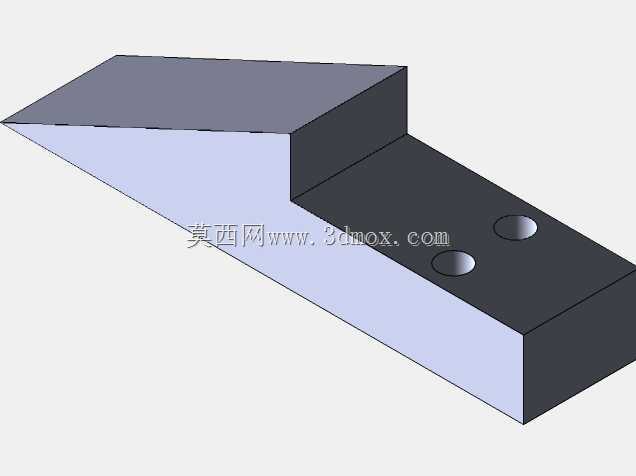

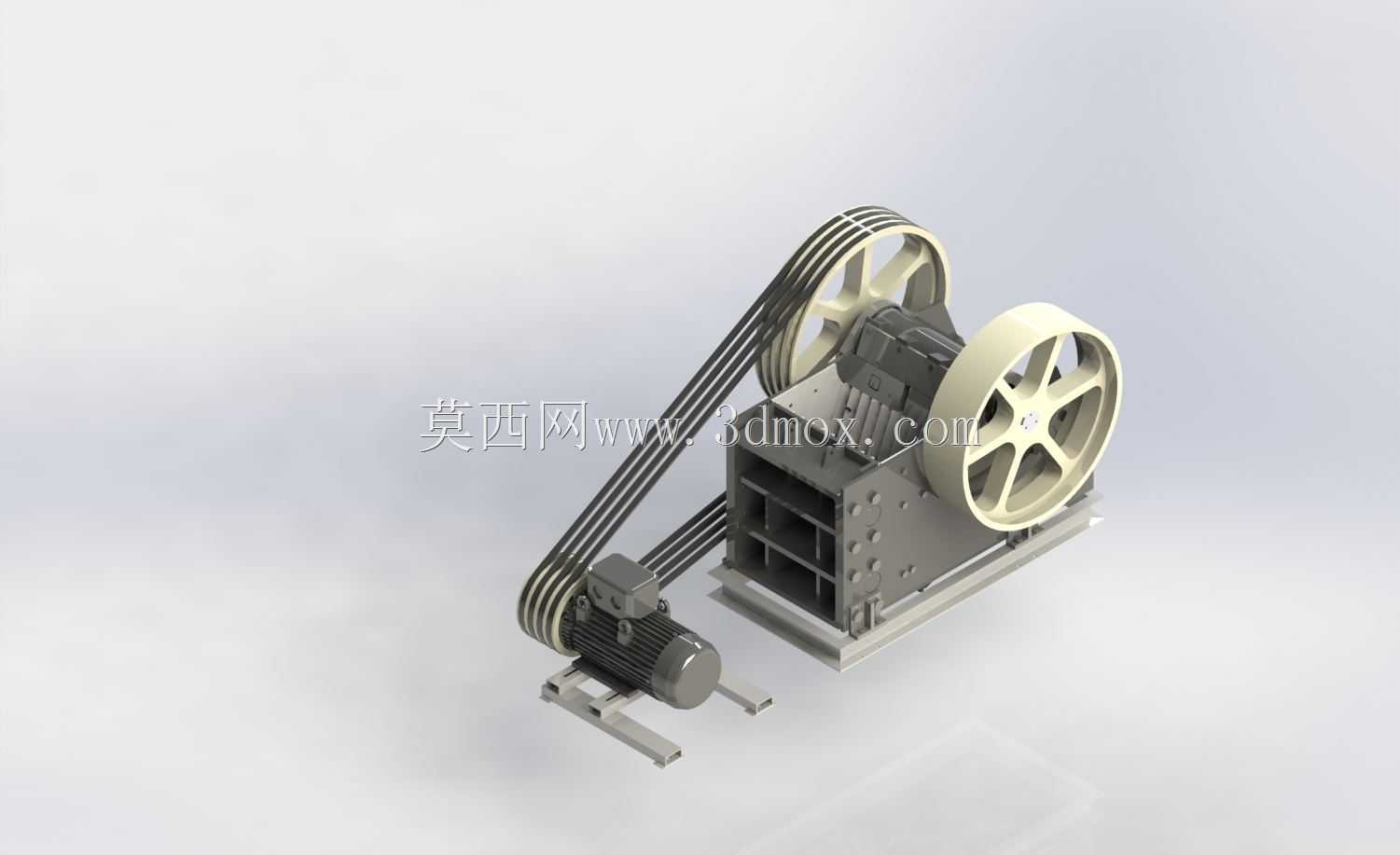

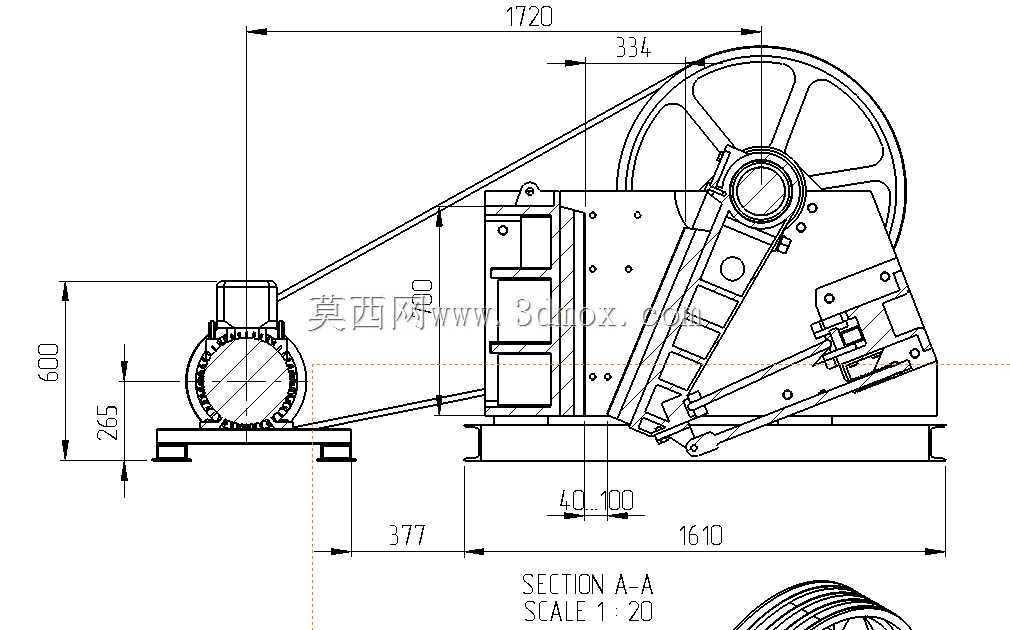

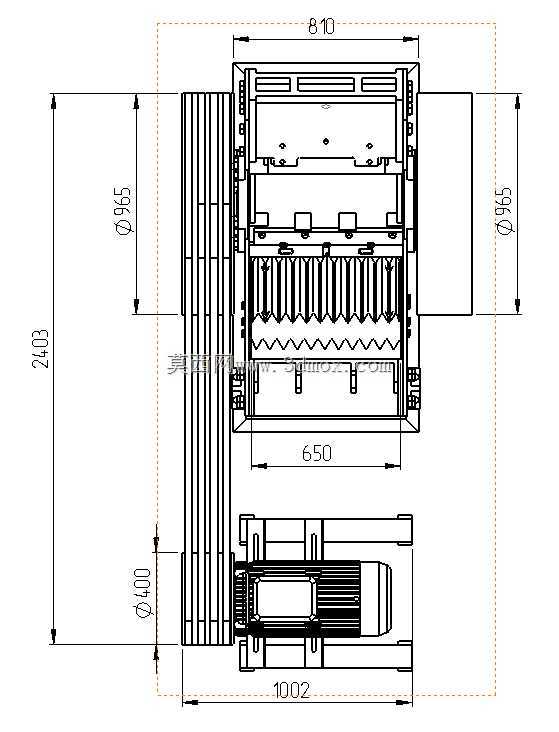

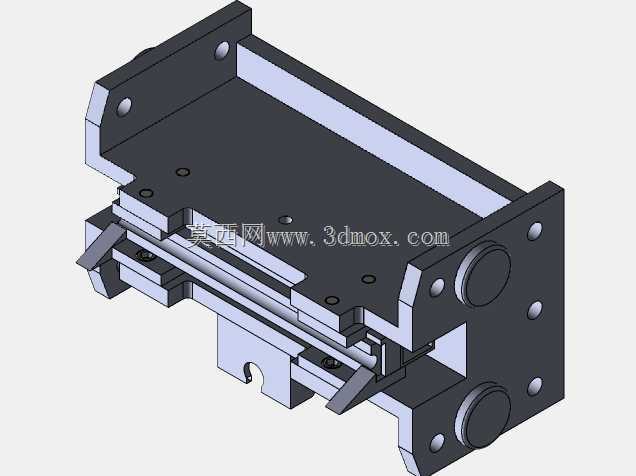

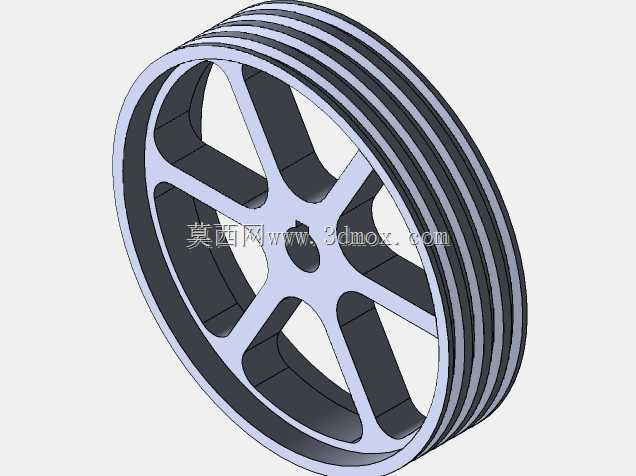

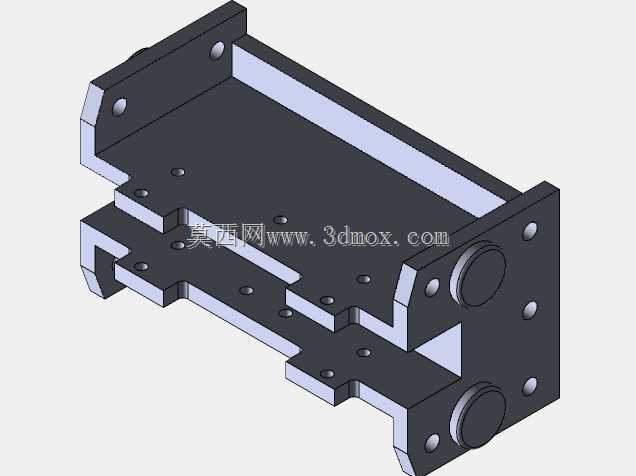

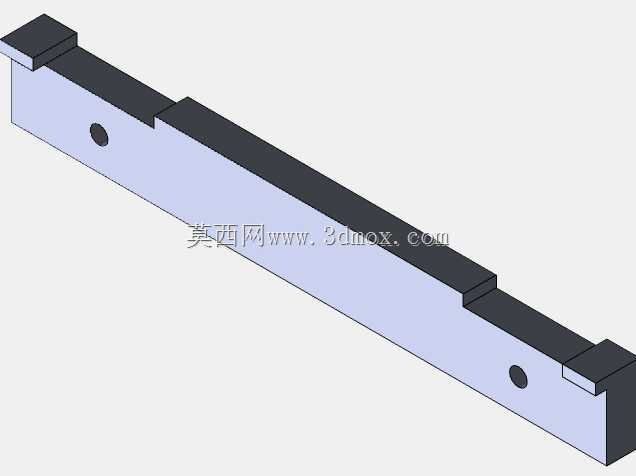

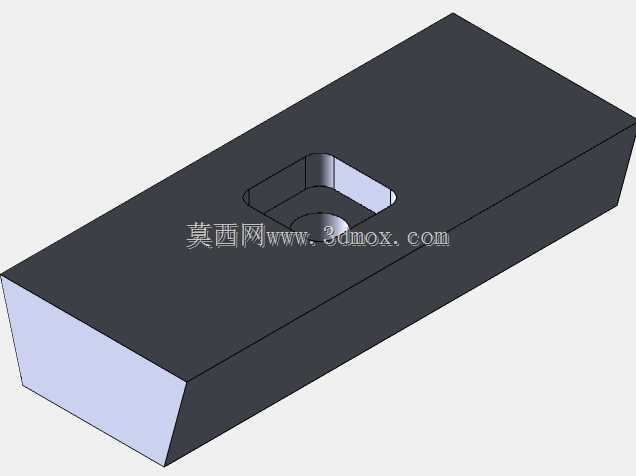

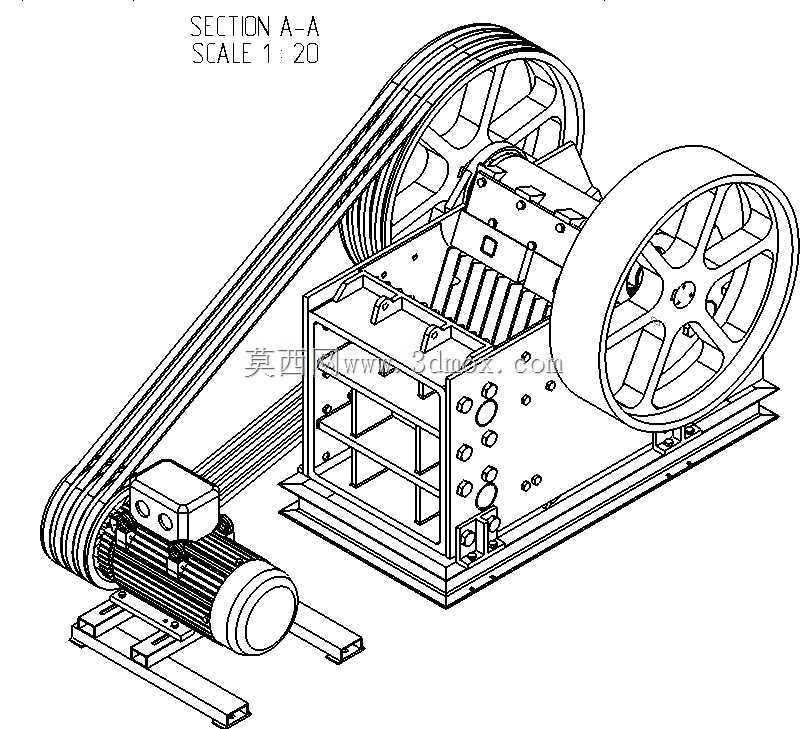

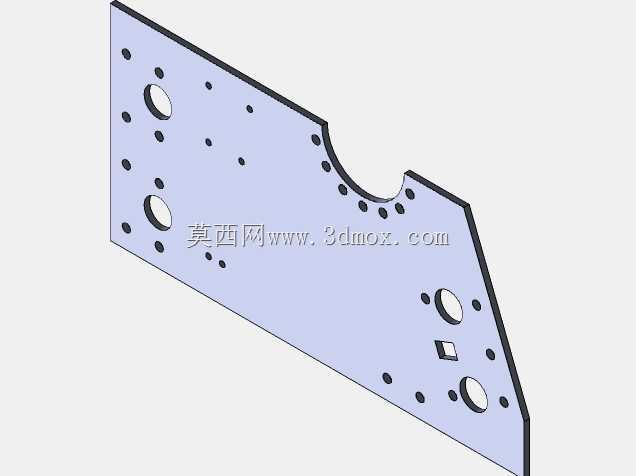

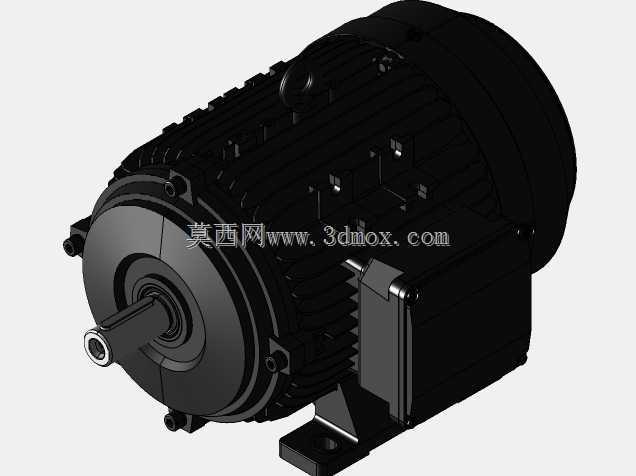

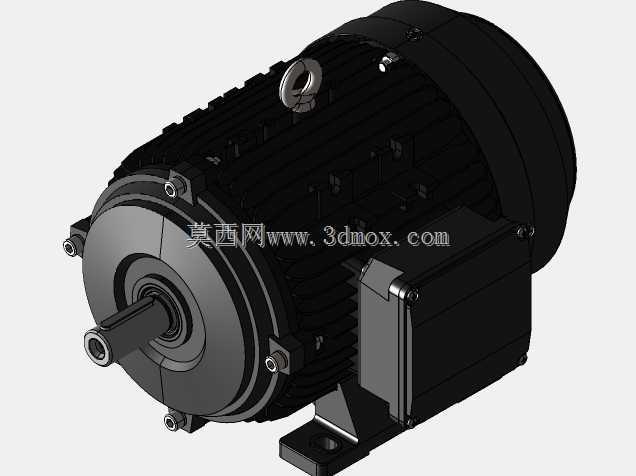

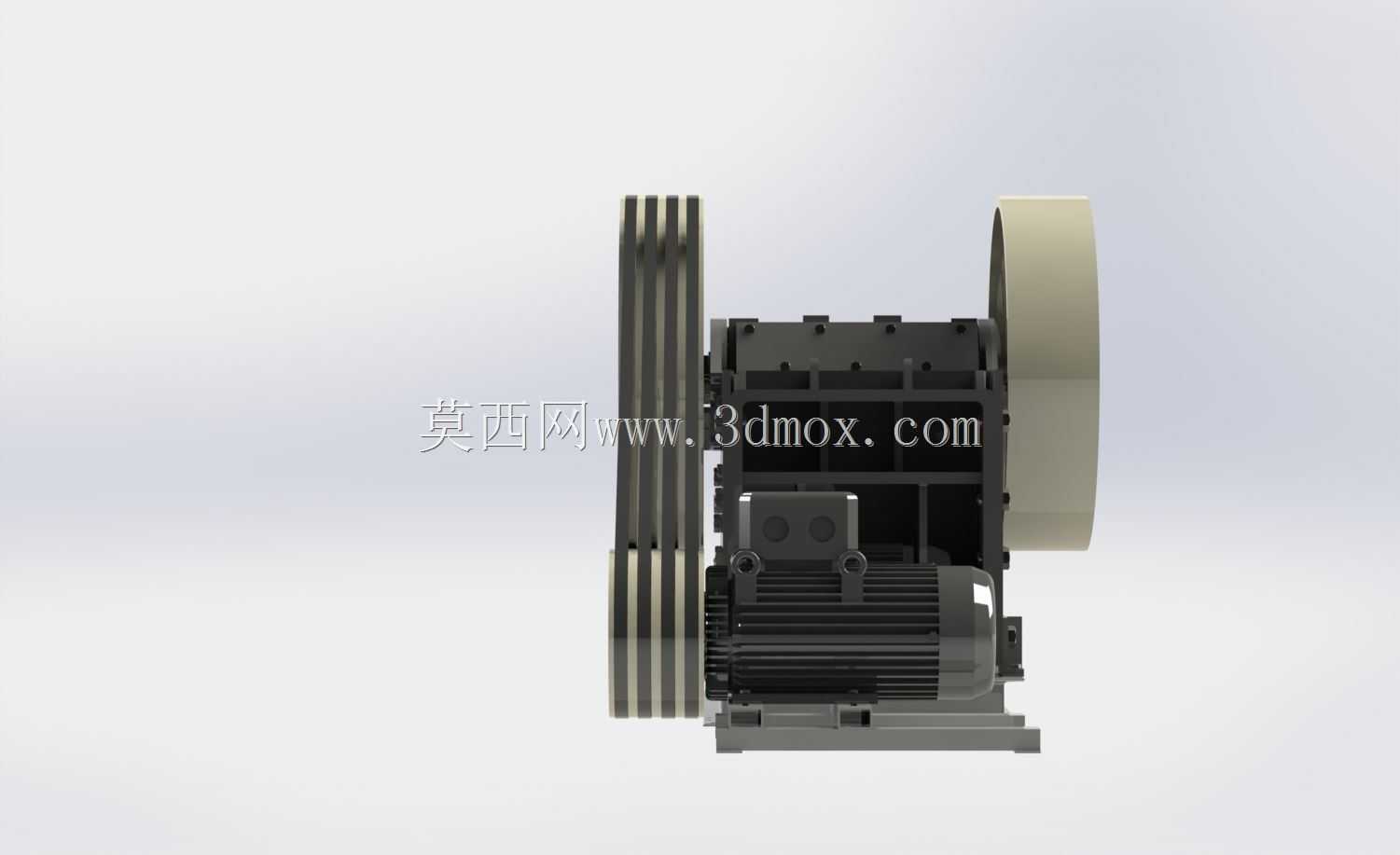

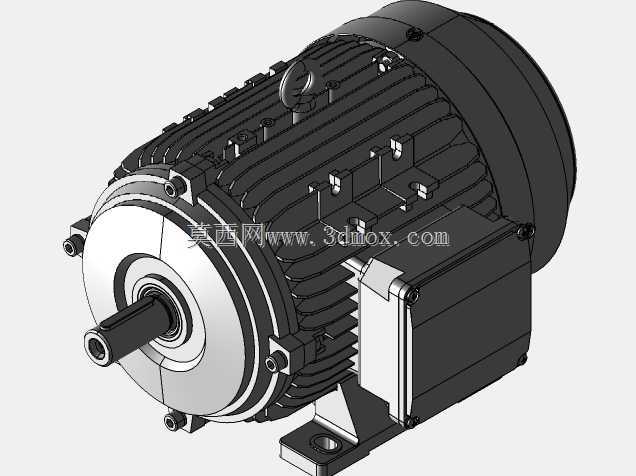

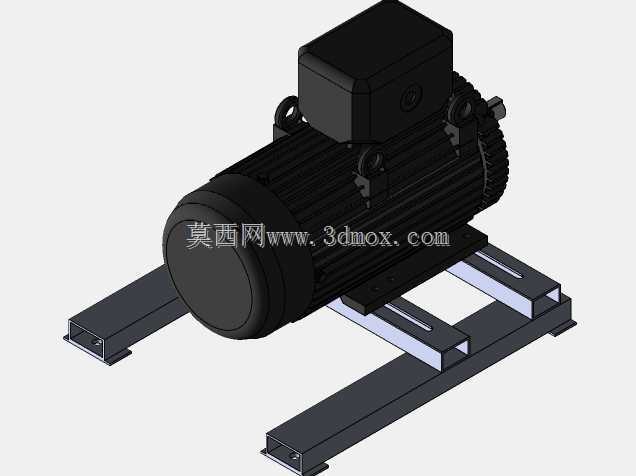

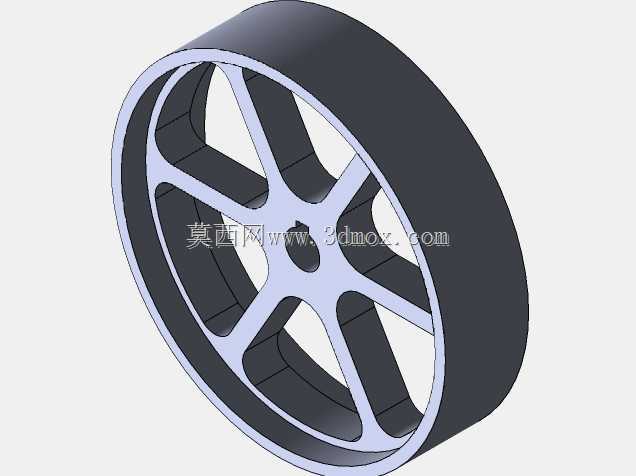

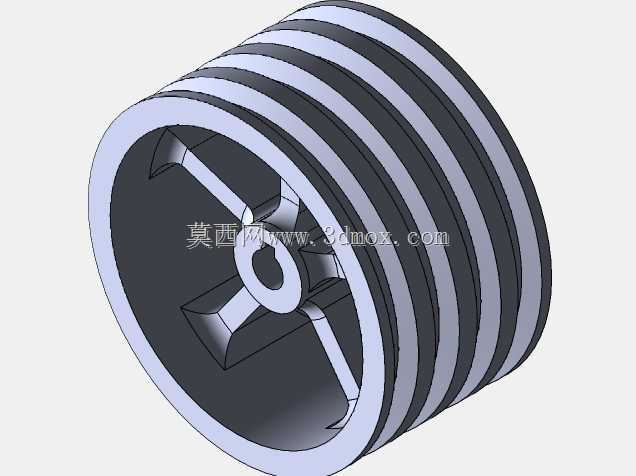

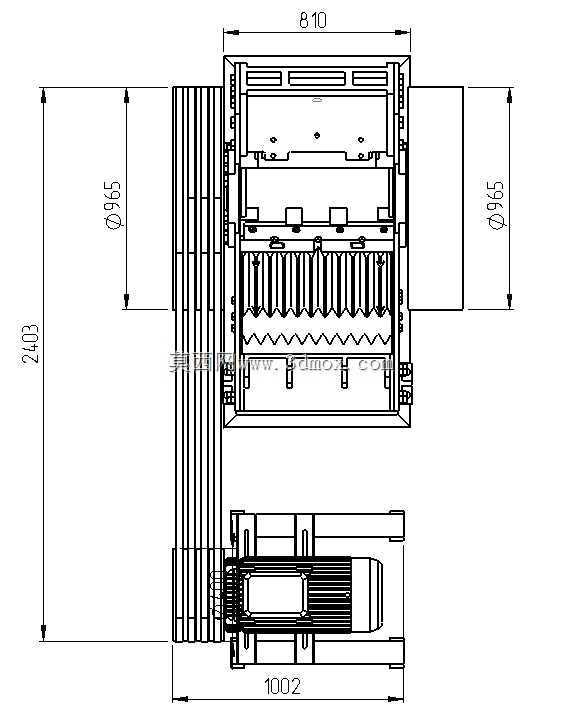

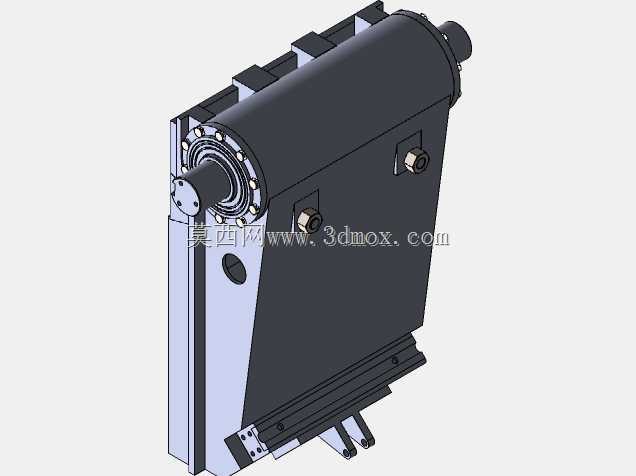

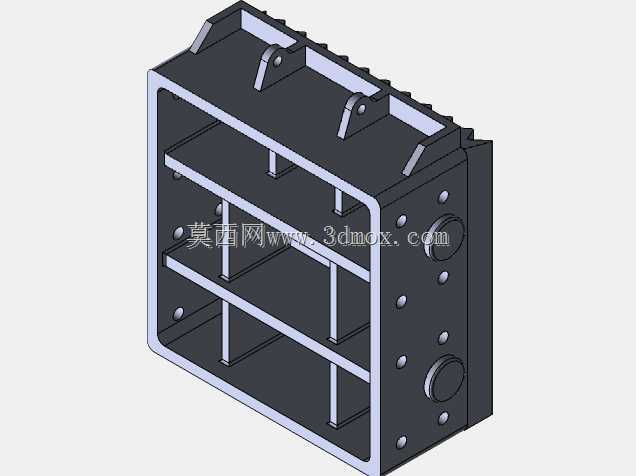

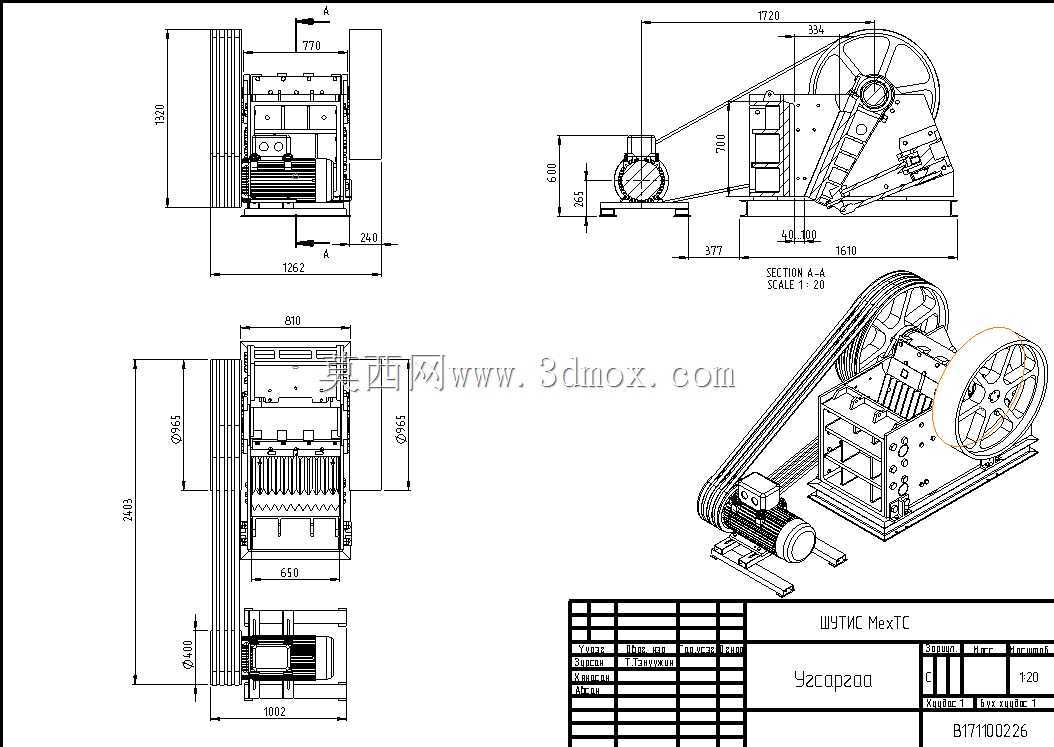

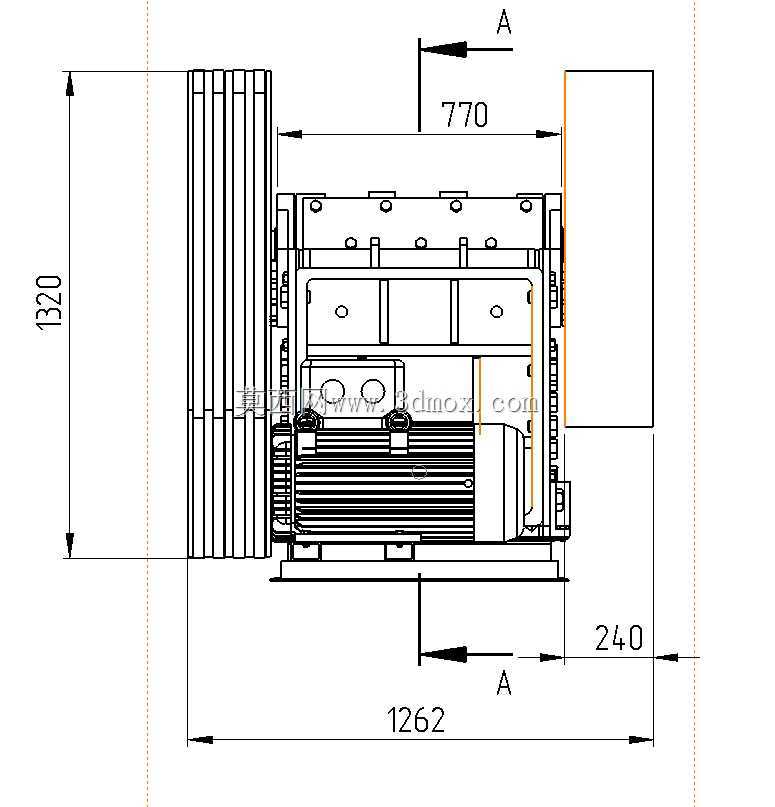

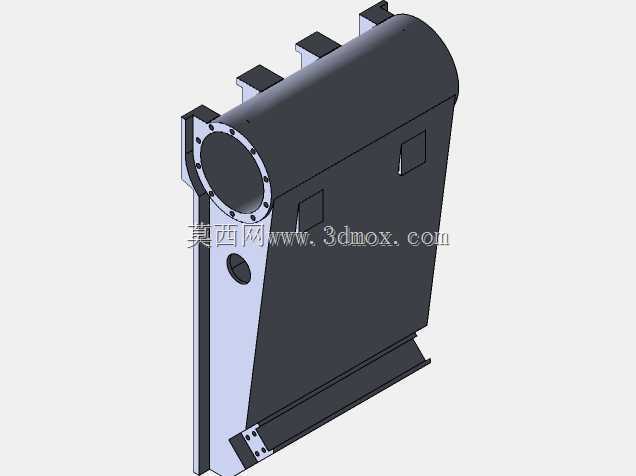

该颚式破碎设备主要应用于矿山开采、砂石骨料生产、建筑废弃物资源化处理、冶金原料预处理等场景，作为粗碎段核心设备承担大块物料的首段破碎作业，可对抗压强度不超过320MPa的各类矿石、岩石、混凝土块、矿渣等硬脆性物料进行挤压破碎，将进料粒度达1米左右的大块物料破碎至100-300mm的中等粒度，为后续中细碎、筛分、输送工序提供符合进料要求的物料，是整条破碎生产线不可或缺的首端处理单元。设备采用经典的复摆颚式结构设计思路，核心破碎单元由固定颚板与活动颚板组成倾斜布置的V型破碎腔，动颚通过偏心轴带动做周期性的往复摆动，当动颚靠近固定颚时，腔内物料受挤压、劈裂、冲击多重作用实现破碎，当动颚远离固定颚时，已破碎至排料口尺寸的物料依靠自重从腔底排出，这种结构相比简摆颚式设备行程更大，破碎比更高，单位产能能耗更低，同时动颚上部水平行程更大，能够有效对大块硬物料进行强制破碎，避免卡料堵料问题。传动系统采用电机经三角带轮减速驱动偏心轴的设计，大直径带轮兼具飞轮储能作用，能够平衡破碎作业的载荷波动，让设备运行更平稳，降低电机峰值功率要求，带传动同时具备过载保护能力，当进入不可破碎异物时可通过皮带打滑保护核心部件不受损坏。机架采用高强度钢板焊接后去应力处理的结构，整体刚性充足，能够承受破碎硬物料时的巨大冲击载荷，颚板采用高锰钢材质，表面设计为齿形结构，既提升对物料的咬入能力，也可在磨损后调头使用延长易损件寿命，排料口位置设置有楔块调整机构，可根据后续工序的粒度要求便捷调整排料口宽度，适配不同的出料粒度需求。设备安装时需预留足够的检修操作空间，进料端需匹配给料设备的出料高度，设备底部需设置混凝土基础并加装减震垫，减少运行振动对周边设施的影响，整机采用一体化底座设计，电机与破碎主机集成安装在同一底座上，减少现场安装的对齐工作量，吊装时需按照标注的吊点位置起吊，避免吊装过程中损坏壳体、带轮等外露部件，日常运维中需定期检查颚板磨损情况、三角带张紧度、轴承润滑状态，及时调整排料口间隙与更换磨损易损件，保障设备长期稳定运行。
