工业级锤式粉碎设备结构设计方案

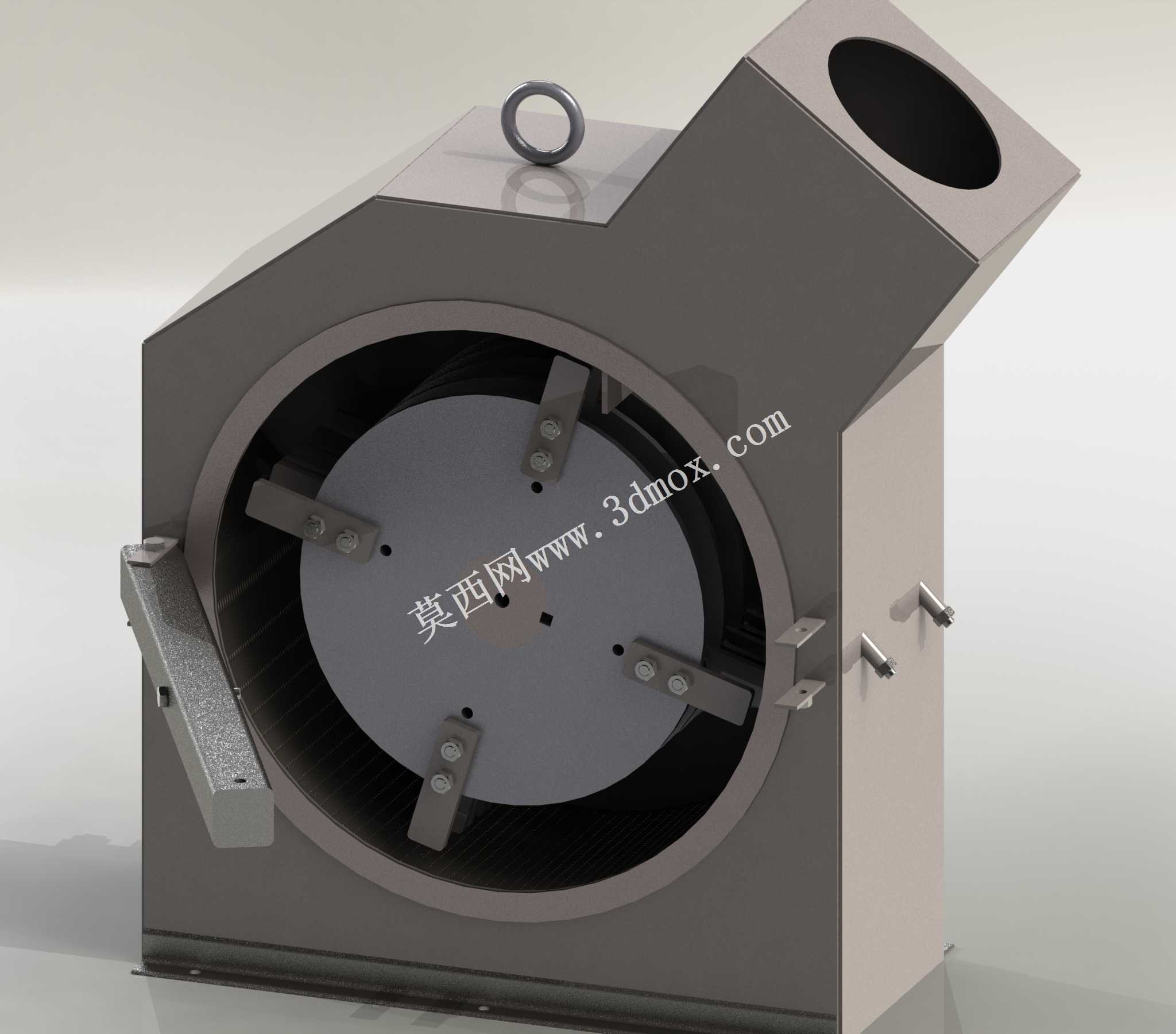

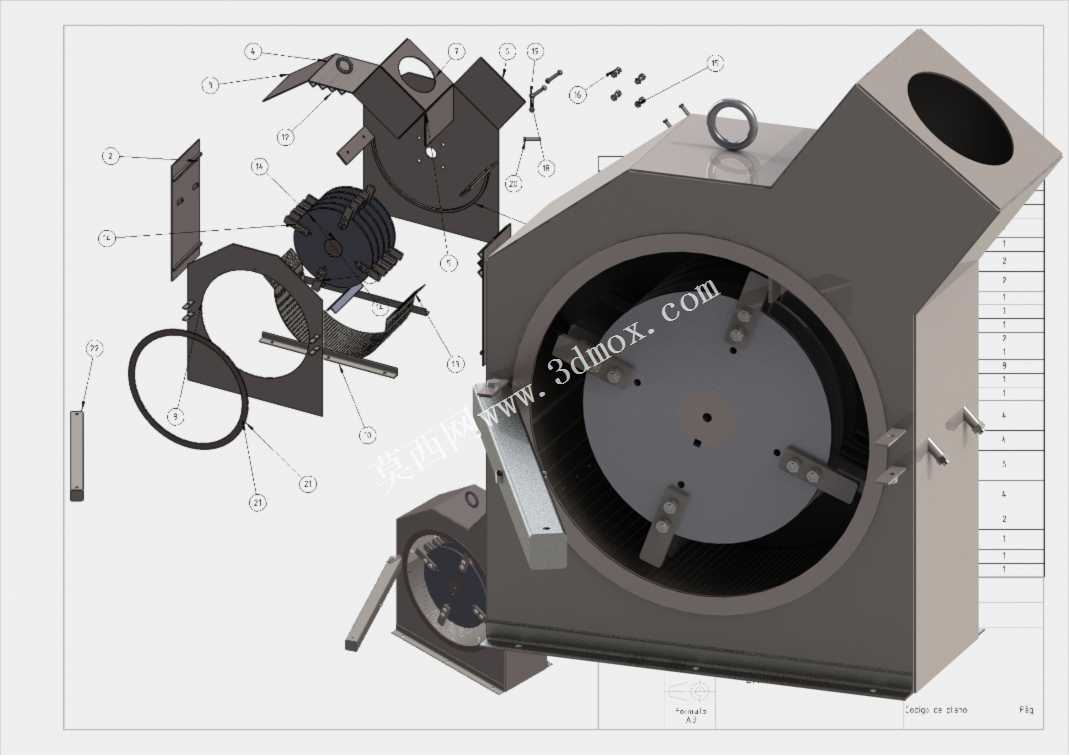

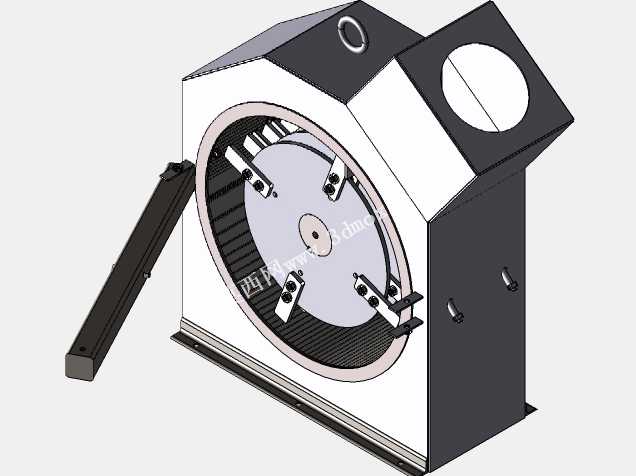

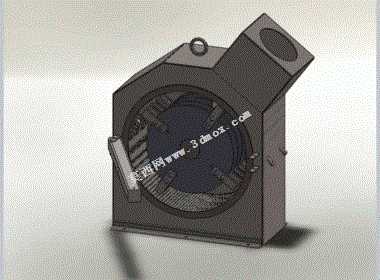

这款锤式粉碎设备主要面向矿山、建材、固废回收、饲料加工等多类生产场景，可对中等硬度及脆性物料完成中细碎作业，比如石灰石、煤块、建筑废弃砖块、谷物原料等都能通过该设备实现目标粒度的粉碎处理，在中小型砂石生产线、燃煤锅炉房物料预处理、建筑垃圾资源化处理站点都有广泛的适配空间。设备核心作业逻辑依靠高速旋转的转子带动锤头产生冲击动能，物料进入腔体后首先受到高速运动锤头的冲击作用初次破碎，获得动能的物料会高速撞击到腔体内部的反击衬板上完成二次破碎，之后物料在锤头、衬板以及筛板的共同作用下，经过反复的冲击、研磨、碰撞，直到粒度小于筛板缝隙的物料从底部出料口排出，未达粒度要求的物料会继续留在腔体内接受粉碎作业，直到满足出料粒度标准。从设计思路来看，整体结构采用上下分体式的焊接腔体结构，上腔体设置倾斜的进料导向通道，可避免物料进料时出现飞溅卡料的问题，进料口的倾斜角度经过反复校核，既能保证物料顺畅滑入转子作业区，也能防止粉碎过程中物料从进料口反喷飞出；下腔体集成了筛板安装位与出料导流结构，方便后期更换不同孔径的筛板来调整出料粒度，适配不同生产场景的粒度需求。转子组件采用对称式的锤头铰接设计，锤头采用可更换的耐磨结构，当锤头磨损到作业极限后，无需整体更换转子，仅需拆卸更换锤头即可大幅降低设备运维成本；转子两端配置带密封结构的轴承安装位，可有效阻挡粉碎过程中产生的粉尘进入轴承内部，延长轴承的使用寿命。腔体侧面设置了可快速开启的检修门结构，日常更换锤头、筛板或者清理腔体内卡滞物料时，无需完全拆解设备上盖，仅需开启检修门即可完成大部分运维操作，有效缩短设备停机维护的时间。设备顶部设置了吊装环结构，方便生产现场的吊装转运与安装就位，整体安装边界充分考虑了中小型生产场地的空间限制，设备整体重心落在下部腔体区域，安装时仅需做好底部基础的固定减震，即可保证设备高速运行时的稳定性，无需额外搭建复杂的支撑机架；腔体外部的加强筋布局经过力学优化，既可以保证腔体承受高速冲击载荷时的结构强度，避免长期作业出现腔体变形开裂的问题，也不会过度增加设备整体重量，兼顾了结构强度与制造成本的平衡。
