钢壳离心式高压通风机结构设计

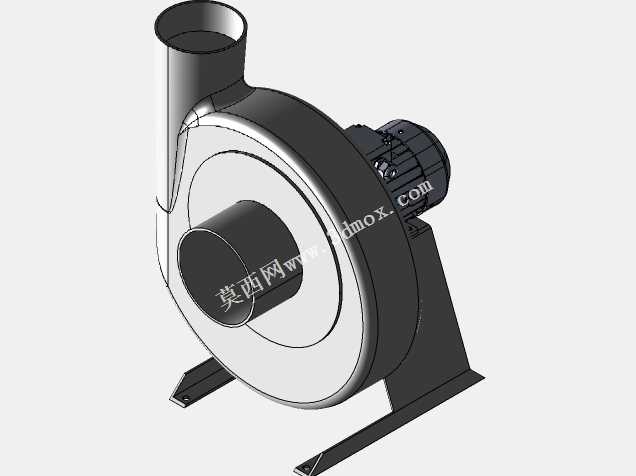

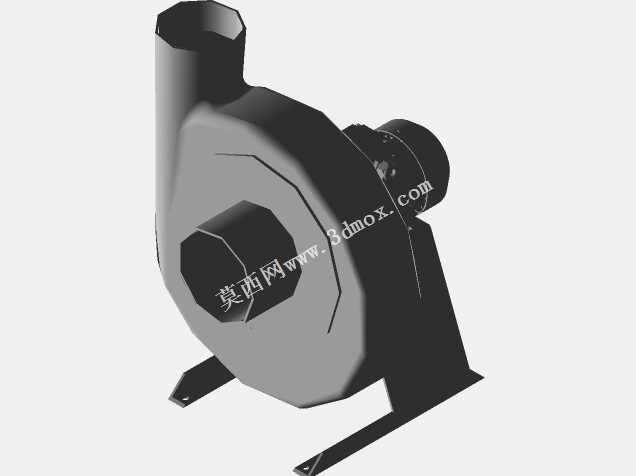

这款钢壳离心风机主要面向车间通风换气、工业设备配套送风、小型除尘系统引风、燃烧设备助燃等场景使用，能够在管路阻力较高的工况下稳定输送空气或无腐蚀性的混合气体，适配轻工制造、食品加工、小型锅炉配套、厂房排风等多个领域的送风需求，可直接对接圆形通风管路，无需额外制作异形转接件就能完成安装对接。从结构设计来看，整机采用钢制蜗壳作为主体承载结构，蜗壳的型线按照气流在叶轮内的流动轨迹做平滑过渡设计，能够有效降低气流在壳体内的涡流损耗，提升风机的运行效率，减少气流紊流带来的振动与噪音。叶轮采用前向多翼式结构设计，叶片与前后轮盘的连接做了圆弧过渡处理，既保证了叶轮整体的结构强度，又能让气流更顺畅地进入叶片流道，在相同转速下可以获得更高的出口风压，适配需要一定送风压力的管路系统。驱动端采用直联式结构，将电机输出轴直接与叶轮轮毂连接，省去了皮带传动或联轴器传动的中间结构，既缩小了整机的外形尺寸，又减少了传动环节的能量损耗，同时降低了后期维护的工作量，无需定期调整皮带张紧度或更换联轴器缓冲件。安装支座采用弯折成型的钢制支脚，两个支脚对称分布在蜗壳下方，支脚上预留了长圆形的安装固定孔，能够适配一定范围内的安装孔位偏差，降低现场安装的对位难度，支脚与蜗壳的连接位置做了加强筋处理，避免风机运行过程中支脚出现共振变形。进风口采用轴向直入式的圆形接口，出风口采用切向布置的圆形接口，接口尺寸按照常规通风管路的通用规格设计，可直接卡接或套接对应直径的通风软管、硬管，接口边缘做了卷边处理，既提升了接口的结构强度，又能避免安装时划伤施工人员。整机的外形边界紧凑，在保证风压风量参数达标的前提下尽可能压缩了径向与轴向尺寸，能够适配安装空间较为局促的设备配套场景，蜗壳外侧预留了电机接线盒的安装位置，接线方向可根据现场布线需求调整，避免走线与周边管路或结构件产生干涉。在设计过程中对整机的重心做了优化调整，让重心落在两个安装支脚的中心区域，设备运行时的稳定性更好，即使在较高转速下也不会出现明显的晃动，同时钢制外壳的厚度经过核算，既能够承受运行时的内部风压，又不会造成整机重量过大，方便现场搬运与吊装就位。
