立式支架式工业排风引风装置结构设计

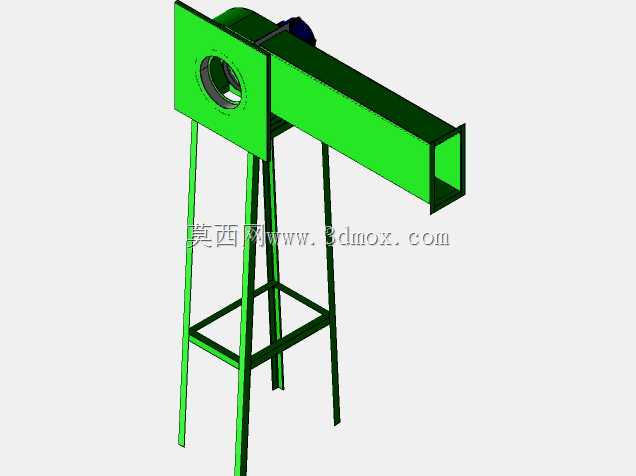

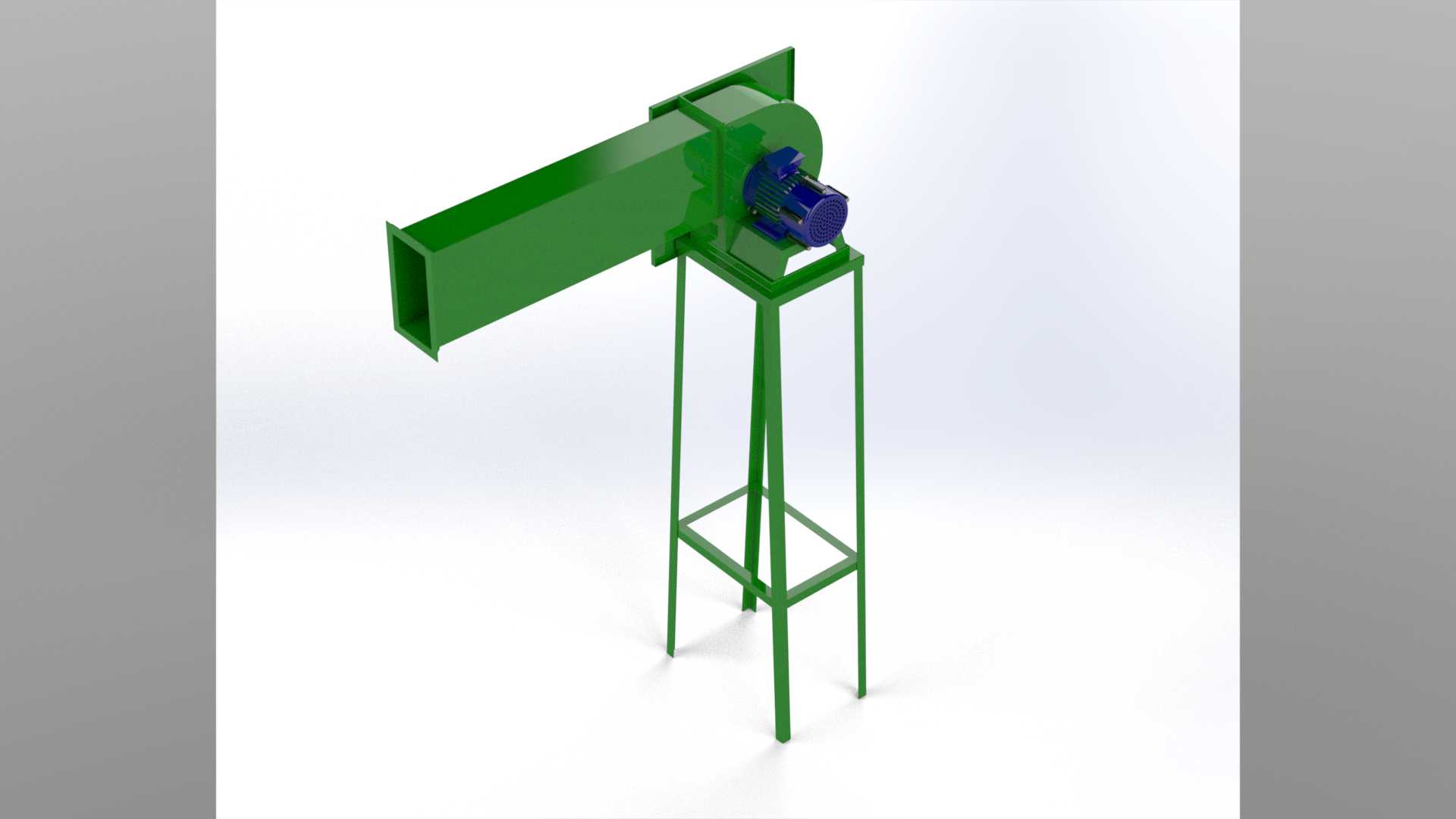

这款立式排风装置主要面向粮食加工、农产品烘干、小型工业车间通风换气等场景设计，可直接配套立式干燥机等生产设备完成湿热废气、含尘气流的定向排出作业，也可单独用于小型封闭作业空间的空气置换，解决生产过程中废气滞留、温湿度失衡的问题。设备整体采用立式落地安装结构，配套独立的四腿支撑支架，支架采用等边角钢焊接成型，上下设置两道方形横撑保证结构刚性，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面或设备配套平台上，无需额外搭建吊装架构，适配场地条件有限的中小型生产车间安装需求。

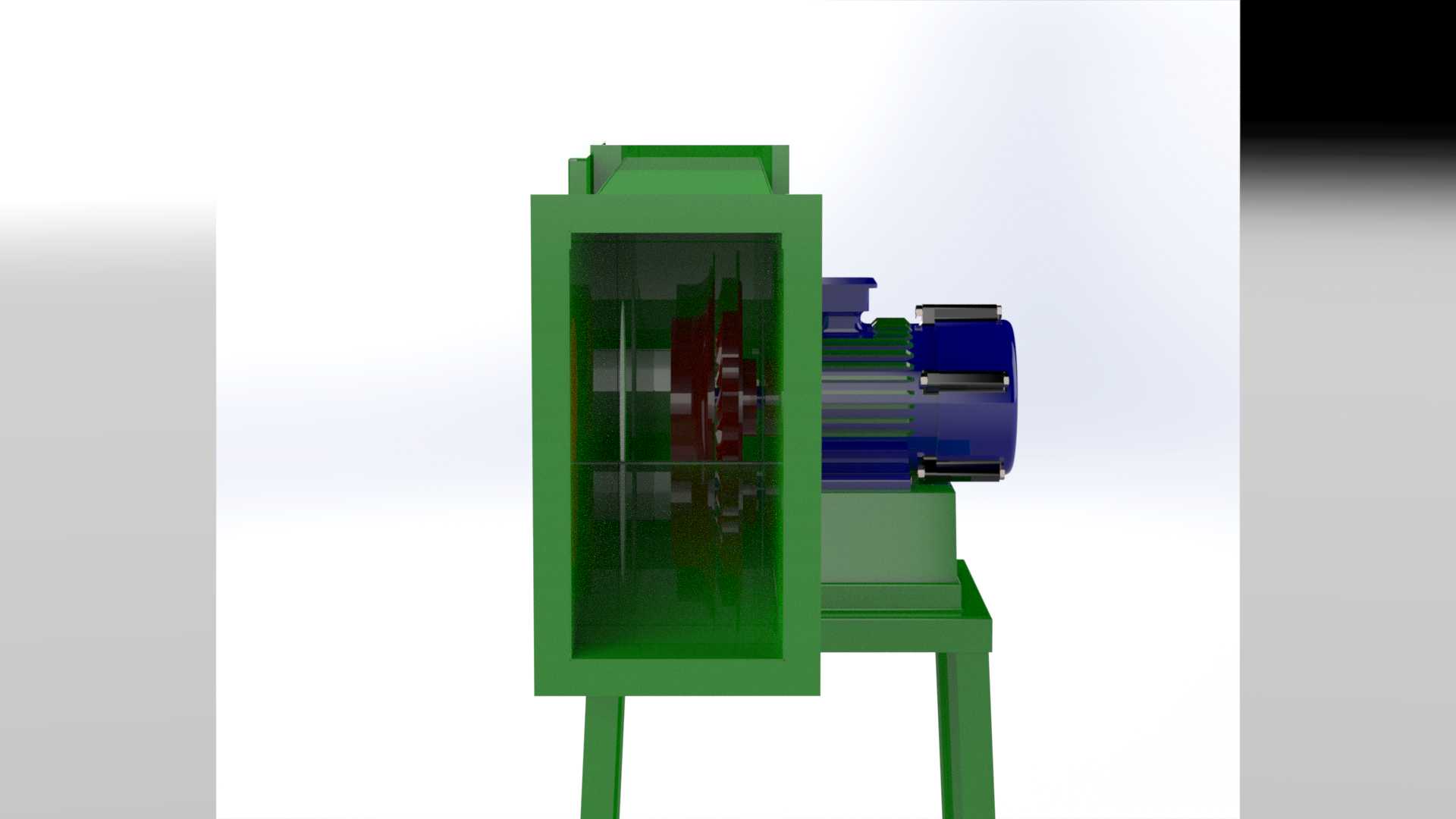

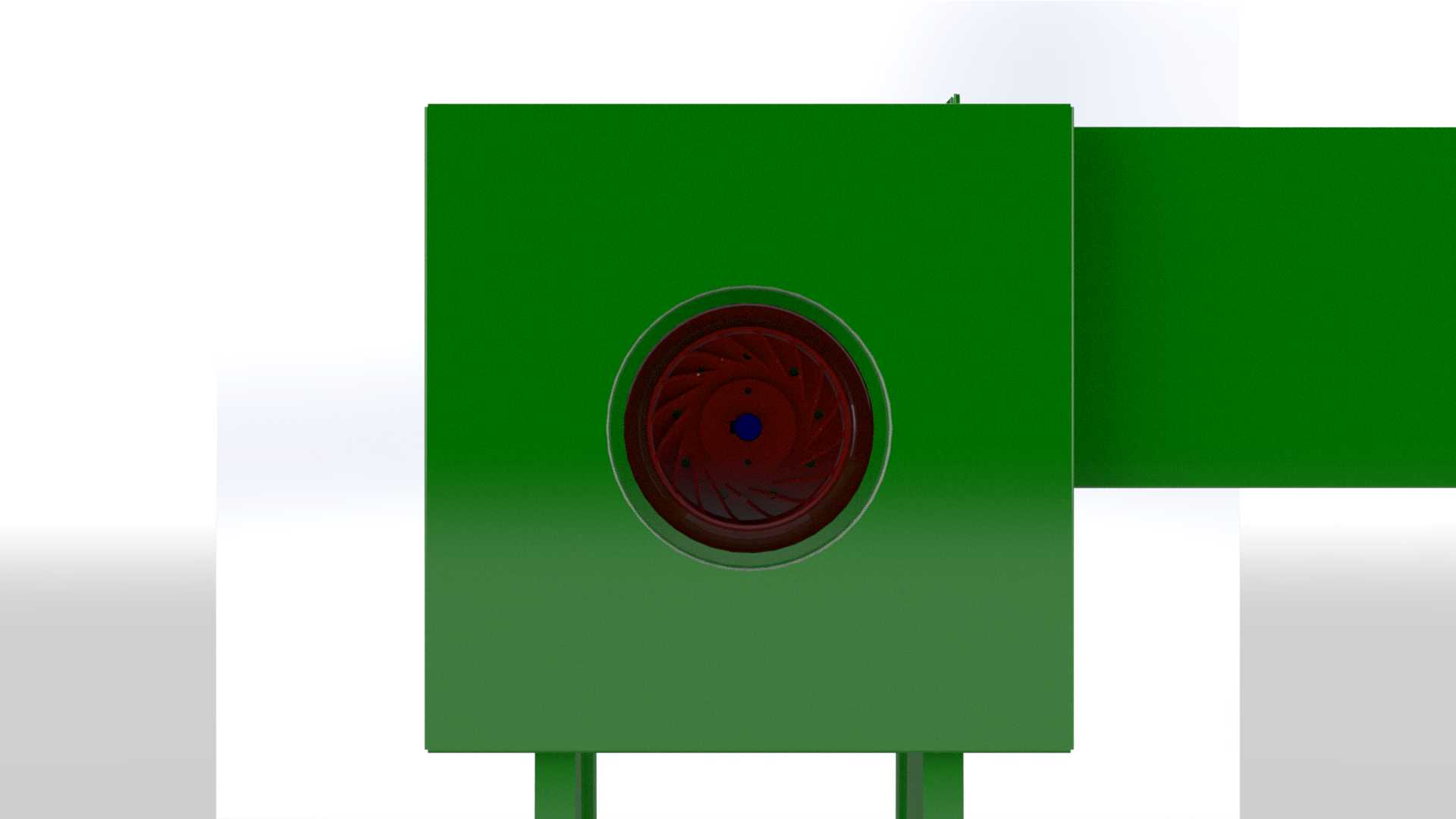

设备主体由离心风室、方形进风通道、驱动电机三个核心部分组成，方形进风通道采用直段方管结构，可直接对接干燥机等设备的排气口，减少风道转接带来的风阻损耗，进风通道与离心风室采用圆弧过渡连接，引导气流平滑进入叶轮腔室，避免直角拐角产生的涡流噪音与风压损失。驱动电机直接安装在风室侧端的电机座上，与离心叶轮直连传动，省去皮带传动环节的维护需求，传动效率更高，电机外侧设置半包围防护壳，避免生产环境中的粉尘、水汽直接接触电机壳体，延长电机在湿热多尘环境下的使用寿命。

设计过程中优先考虑了设备的安装适配性与运行稳定性，支架高度经过匹配计算，保证进风通道的中心高度与常规立式干燥机的排气口高度齐平，现场安装时无需额外制作转接风道，减少现场施工工作量。风室与支架之间采用螺栓连接固定，后期维护时可单独拆卸风室部分清理叶轮积尘，无需整体拆解支架。整体外形紧凑，支腿外沿尺寸控制在合理范围内，不会占用过多生产场地空间，运行时支架的横撑结构可抵消电机转动带来的微幅振动，降低设备运行时的共振噪音，无需额外加装减震垫即可满足车间噪音控制要求。设备的出风口方向可根据现场排风管道走向调整安装角度，适配不同的厂房排风布局，既可以直接对接室外排风管道将废气引出车间，也可以在出风口加装过滤组件实现部分空气的内循环处理，满足不同生产工艺的通风需求。
