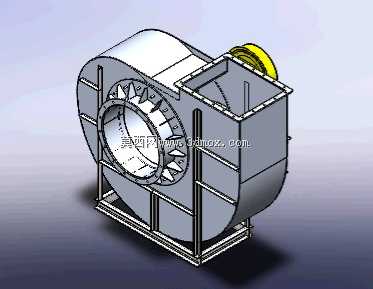

工业级离心通风机整机结构设计

这款离心风机是面向工业通风、气体输送场景开发的通用流体机械，可广泛应用于工厂车间排风换气、除尘系统气流动力供给、生产工艺鼓风送风、暖通空调系统空气输送、工业锅炉引风送风等场景，能够对空气或其他无腐蚀性、低含尘量的气体进行定向加压输送，为整个风路系统提供稳定的风压与风量支撑，保障生产环节的气流循环、粉尘收集、温度调控等需求落地。

从实际用途来看，该设备依靠叶轮高速旋转产生的离心力对进入蜗壳的气体做功，将轴向进入的气流调整为径向排出，通过蜗壳的流道扩压作用将气体的动压转化为静压，最终以稳定的压力从方形出风口输出，既可以单独作为车间排风设备使用，也可以作为除尘系统、烘干系统、物料气力输送系统的核心动力单元，适配不同工况下的气体输送需求，相比轴流风机能够提供更高的输出风压，适合管路阻力较大的风路系统使用。

产品功能特性上，整机采用焊接式机壳结构，外部设置加强筋提升结构强度，避免高风压运行下机壳产生形变或共振；进风口采用集流器设计，能够引导气流均匀平顺地进入叶轮区域，降低入口气流紊流带来的效率损失与运行噪音；叶轮采用前向叶片结构设计，在相同转速下能够获得更高的风压输出，适配中小风量高压力的使用场景；底部设置一体式焊接机架，预留了地脚安装孔位，能够直接通过膨胀螺栓固定在混凝土基础或钢制平台上，保障设备运行时的稳定性，降低振动传递。

设计思路层面，整机围绕高可靠性、易维护的工业使用需求展开，机壳采用分体式连接结构，检修时可拆开连接螺栓对内部叶轮进行清理或更换，无需完全拆除外接管路；叶轮与传动端的连接采用锥套锁紧结构，保证传动同轴度的同时，方便后期拆装维护；蜗壳型线按照对数螺旋线进行优化设计，尽可能降低气流在蜗壳内的流动损失，提升整机运行效率；出风口采用方形法兰结构，可直接与方形通风风管进行法兰连接，减少现场安装的变径转接工作量。

外形尺寸与安装边界方面，整机整体为卧式布置结构，进风口为圆形轴向接口，出风口为方形径向向上接口，安装时需要预留足够的侧面检修空间，保障后期可以打开机壳检修门进行内部维护；设备底部机架的安装孔位按照通用工业风机的安装尺寸规范设计，可适配多数现有工业风机的安装基础，替换老旧设备时无需重新制作基础，降低现场改造的工作量；外接管路的重量需要通过独立支架承载，避免管路重量直接作用在风机进出风口，导致机壳变形或叶轮运行卡滞。
