连杆式自动送料切割执行机构

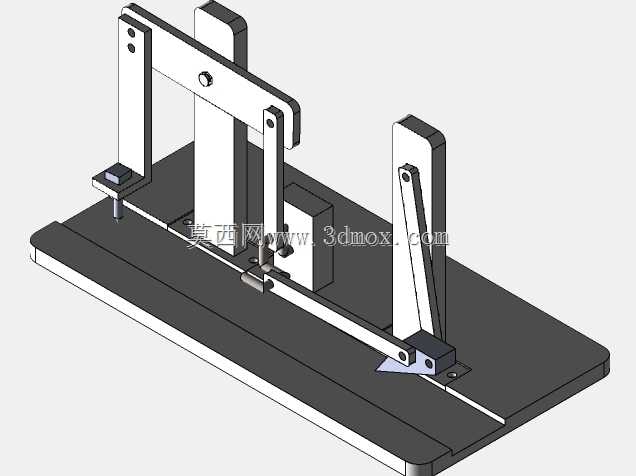

　　这套执行机构面向小尺寸棒料、片材或软质工件的定长切断场景，常见于电子辅料裁切、细线材加工、包装带分切、教学实验台以及小型自动化专机的末端工位。整体采用底板集中安装方式，所有立柱、摆臂、导向块和切刀座均落在同一块平板上，便于整体嵌入机架台面，也方便在装配阶段统一校正平行度与垂直度。

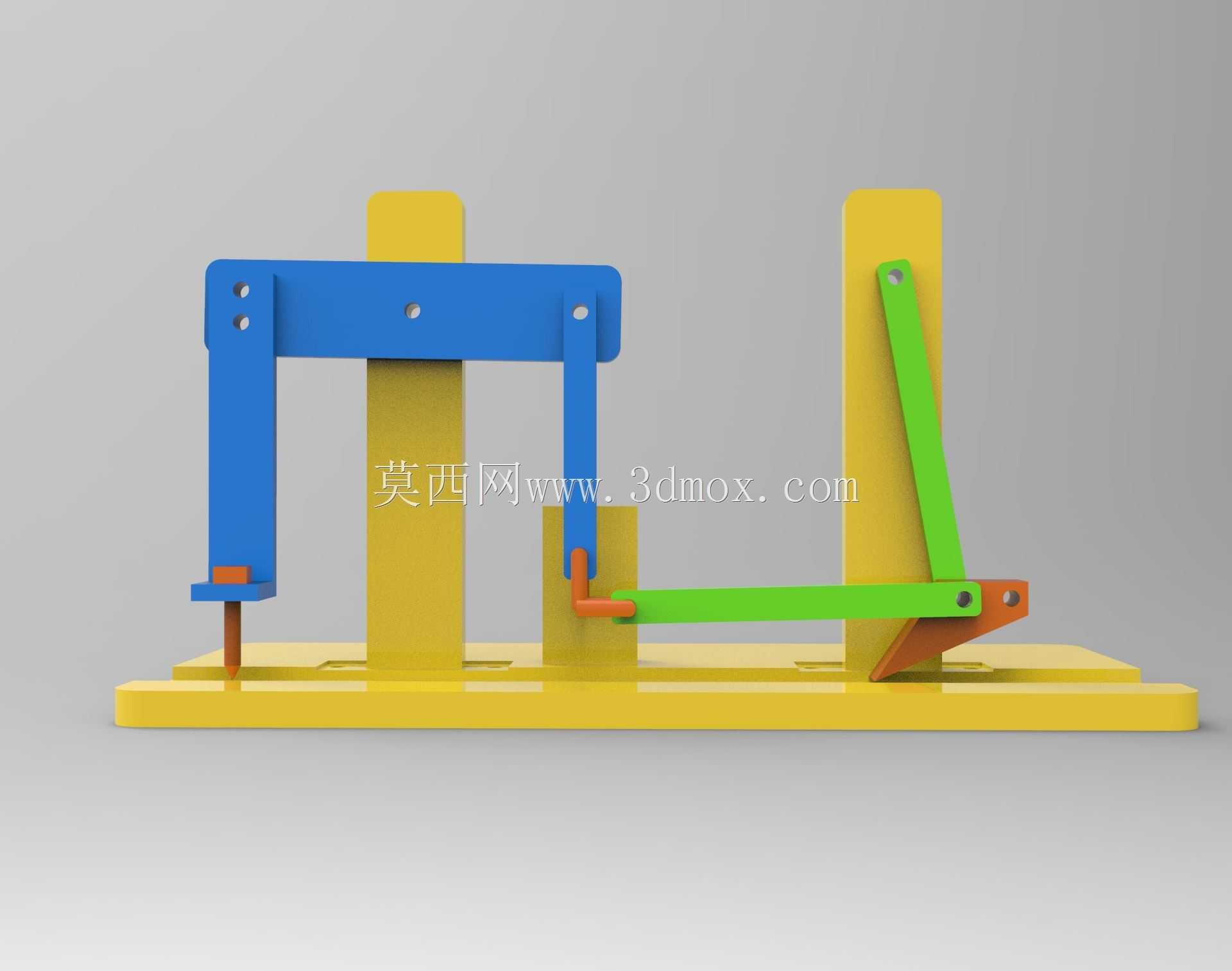

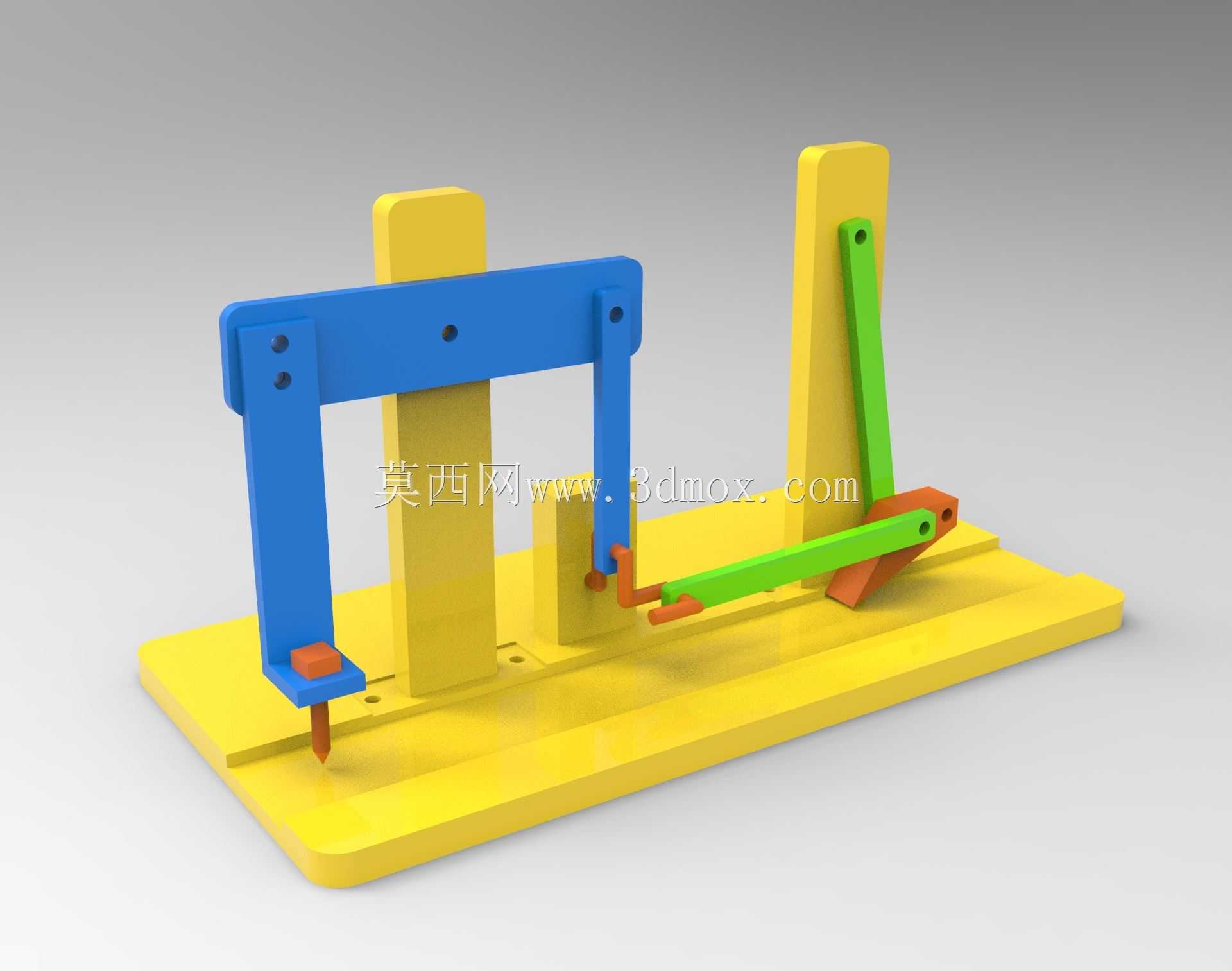

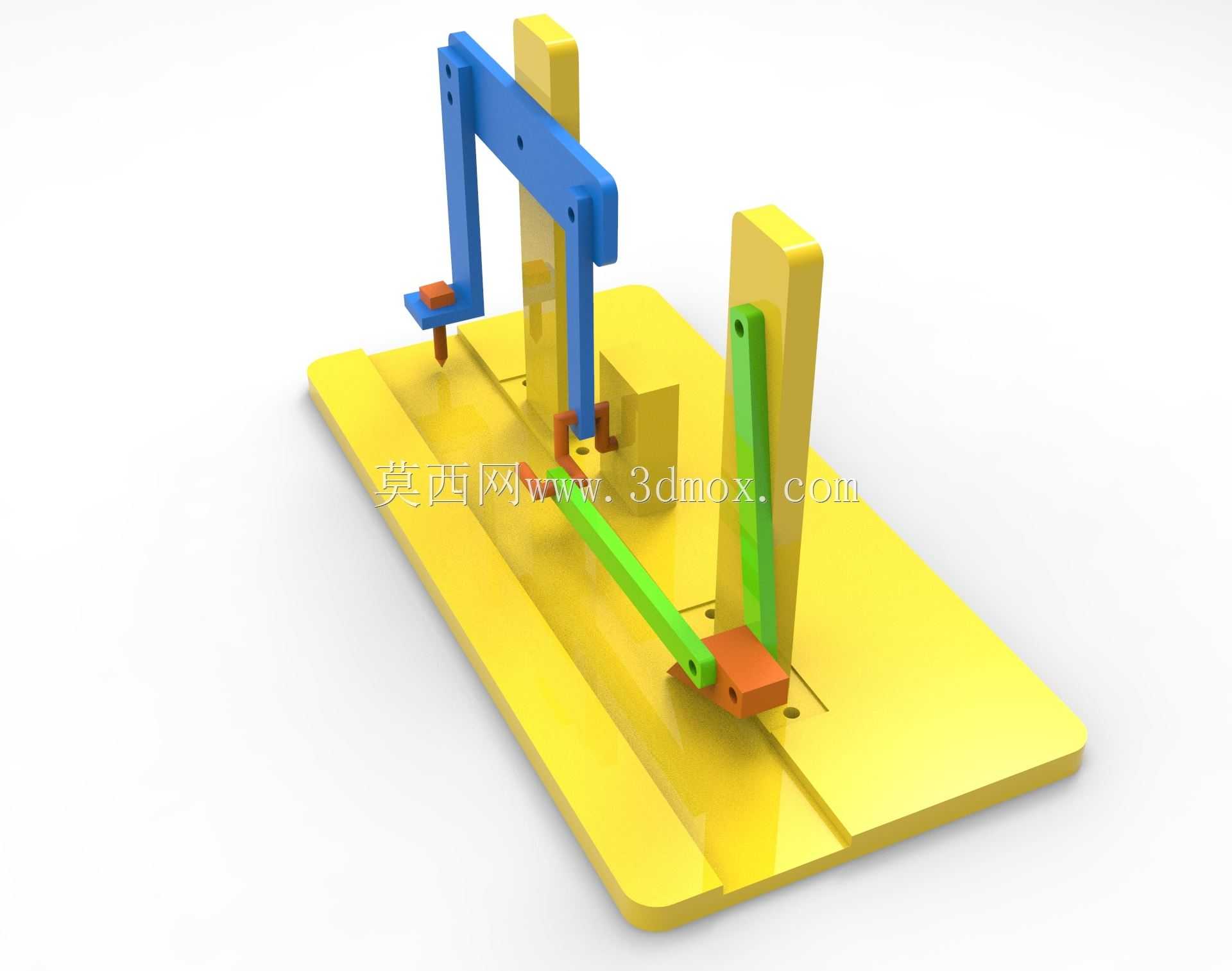

　　机构核心由两组功能单元组成：一组负责切刀的上下往复运动，另一组通过长连杆与摇杆配合实现间歇送进。蓝色门式框架构成切刀导向支撑，两根立柱限制横梁的升降轨迹，端部刀具沿竖直方向完成切入与退回；黄色立柱作为摇杆回转支点，绿色连杆把旋转或摆动输入转化为横向推送动作。两者在同一动力节拍下配合，可在切刀抬起时推进物料，切刀下压时停止送料，从而形成连续的进料—定位—切断循环。

　　从结构设计角度看，方案优先保证运动路径清晰、零件数量少、维护点外露。底板上预留的安装孔可用于固定直线导轨、料槽或夹持块；切刀座采用可拆卸连接，磨损后能够快速更换刀片而不必拆解整组机构；连杆铰接点使用短轴与衬套形式，适合在低速、轻载工况下长期运行，并可通过调整铰接位置改变送料行程。摇杆与送料推杆之间的行程匹配是设计重点，若推送距离过大，会造成物料过冲或切口歪斜；若行程不足，则生产节拍下降。建模时需要把连杆极限位置、切刀最低点、物料厚度以及安全间隙同时纳入装配校核，避免运动过程中杆件与立柱、底板或外部护罩发生干涉。

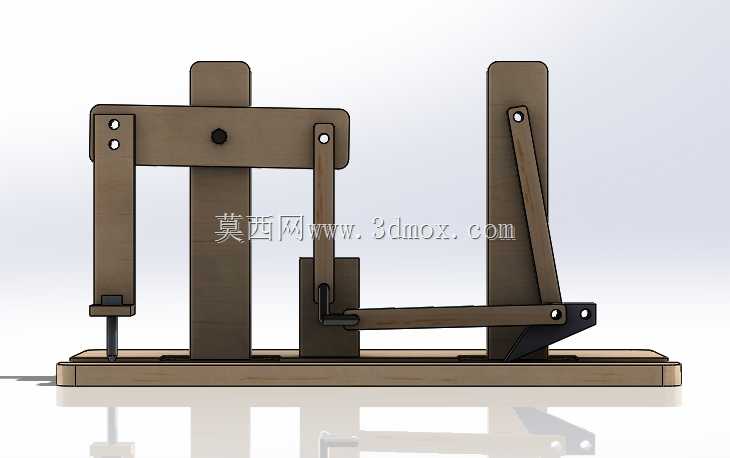

　　外形方面，该机构呈低矮卧式布局，长宽方向占用台面较大，高度方向主要由门式切刀架和摇杆立柱决定。安装边界应在底板外侧预留手动调节、排屑和刀具更换空间；底部需保证足够平面度，否则连杆铰接孔同轴度偏差会引起卡滞。对于实际选型而言，它更适合作为自动化裁切设备中的机械执行模块，配合电机、凸轮或气缸驱动使用，而不是独立完成全部上料、压紧和收料动作。结构工程师在复用该方案时，可根据工件材质重新核算切刀刃口形式、推杆夹紧力以及机架刚度，并在三维环境中逐帧检查送料与切断动作的时序关系。
