多工位转盘式发电原理演示实验装置

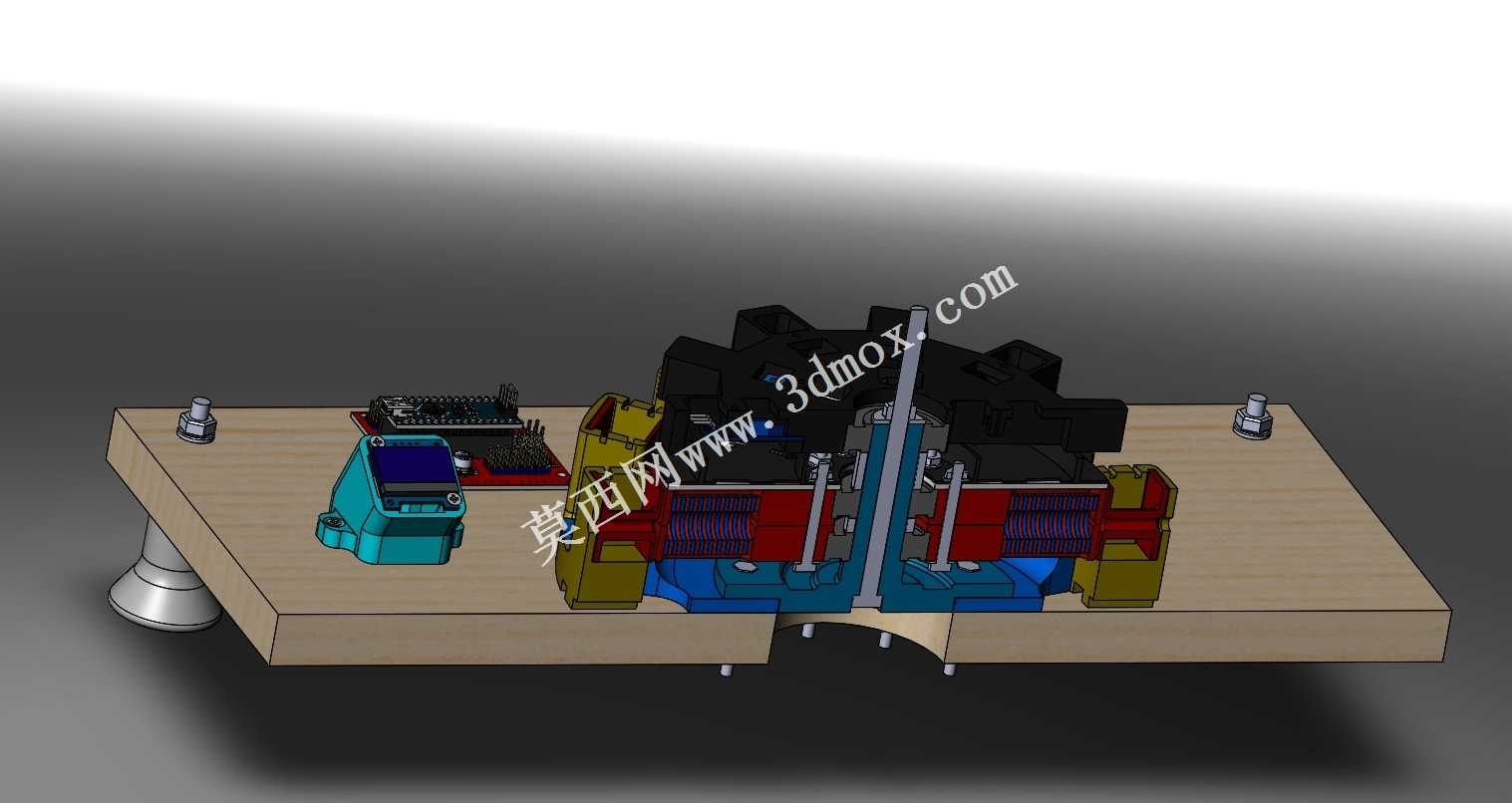

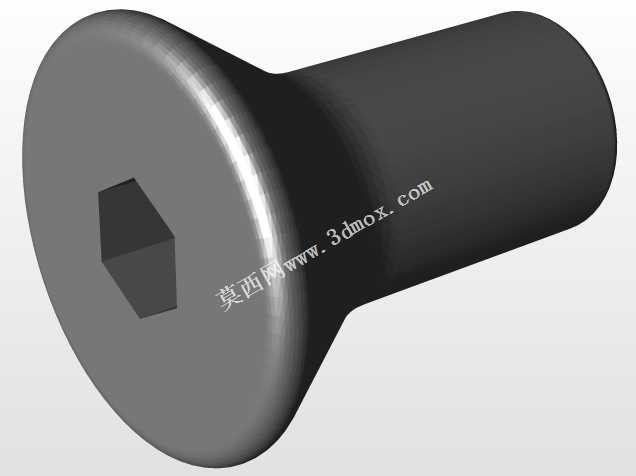

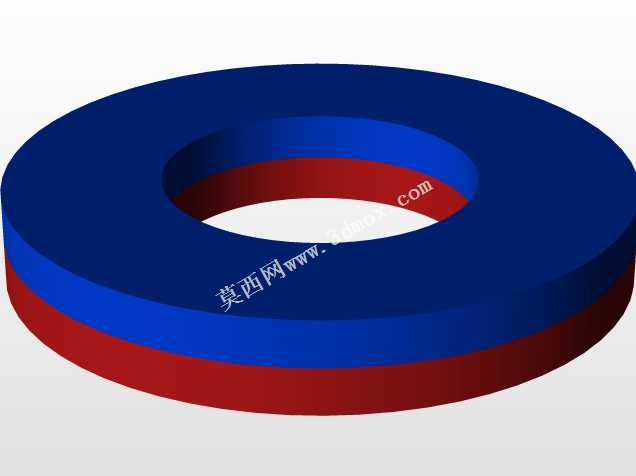

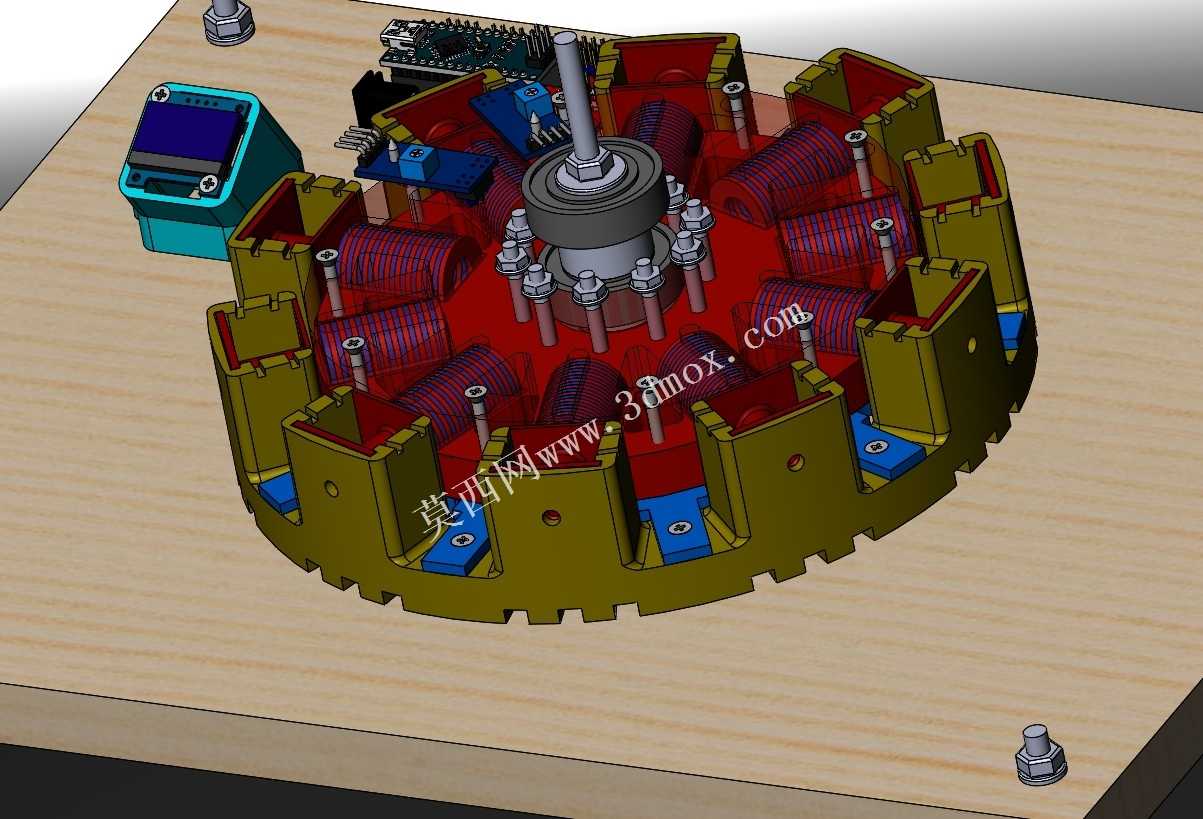

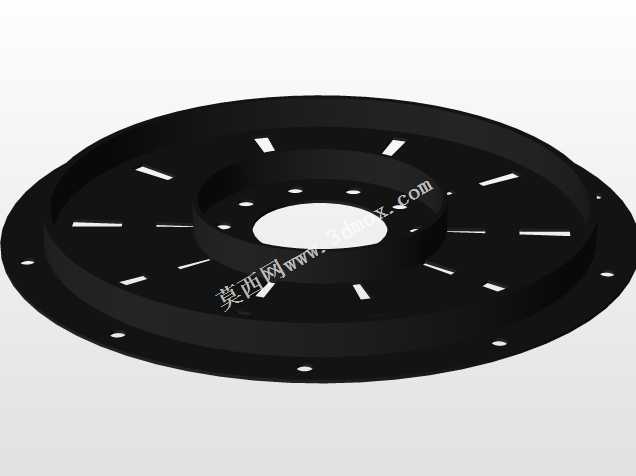

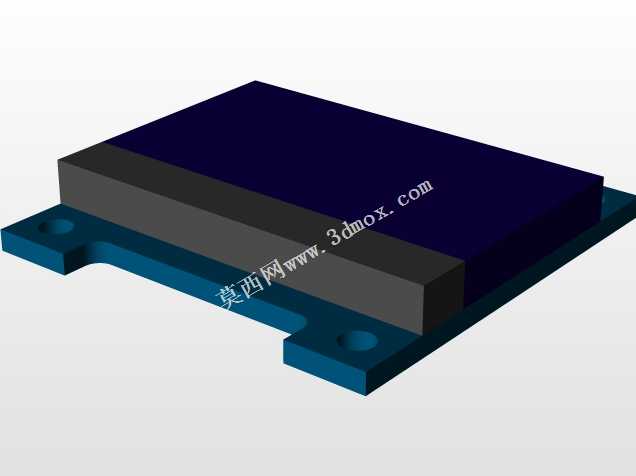

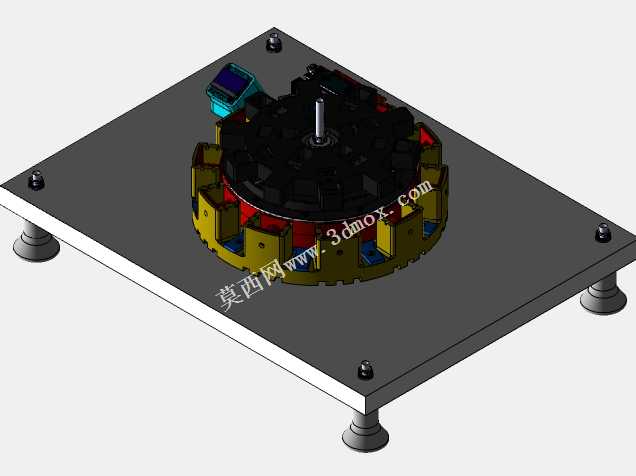

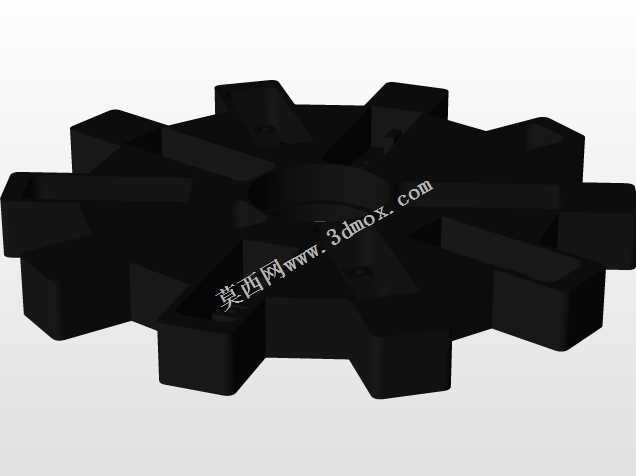

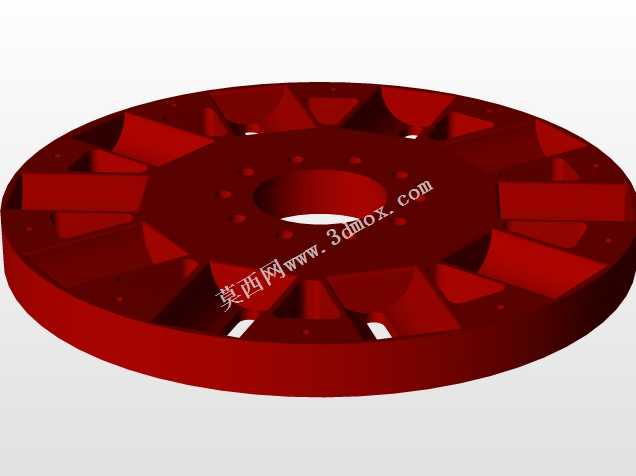

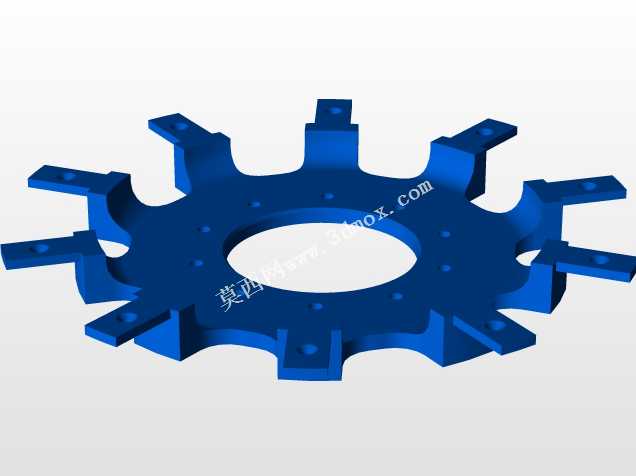

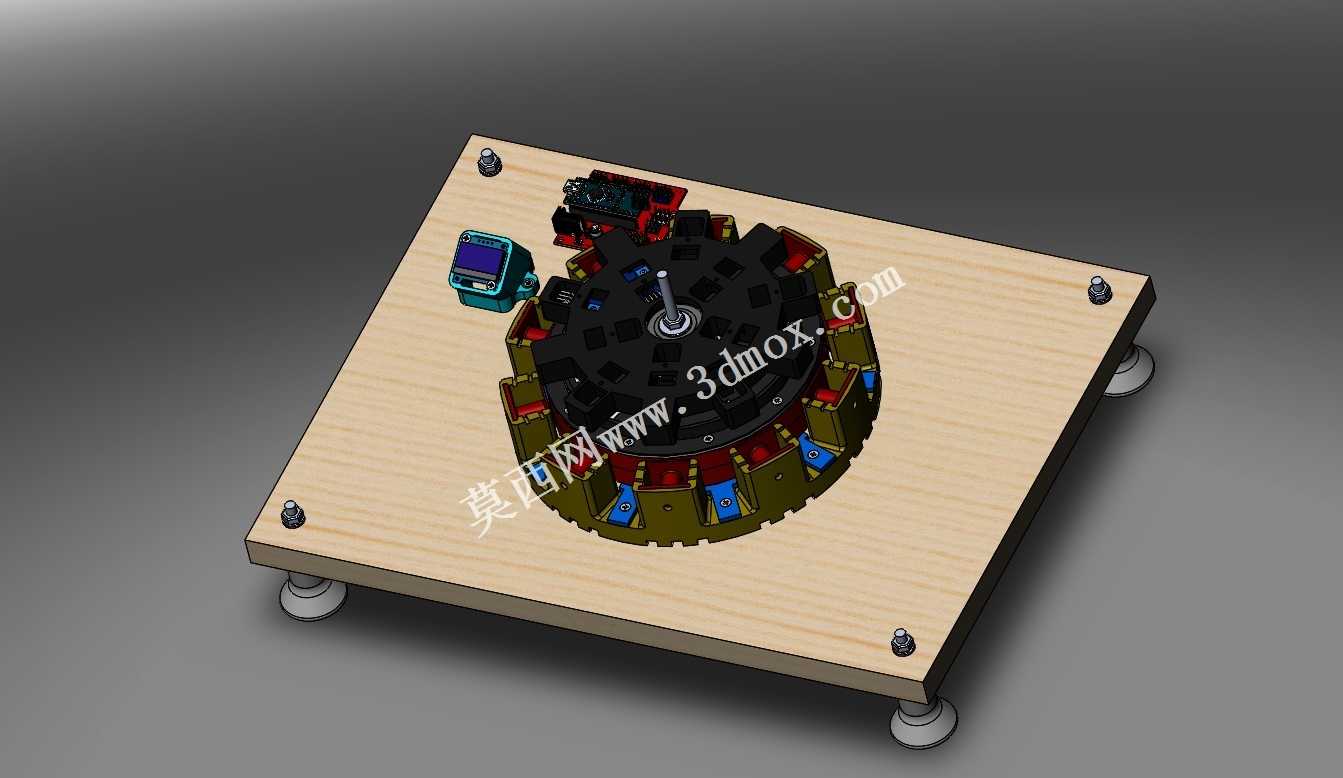

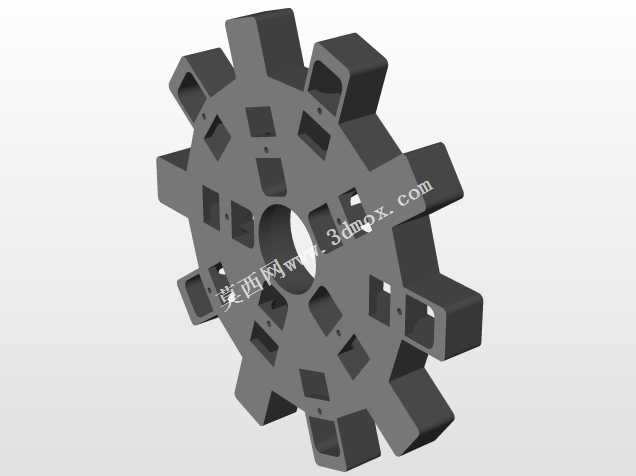

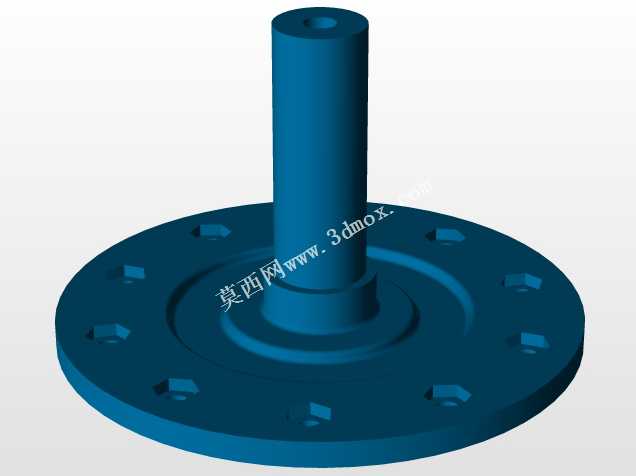

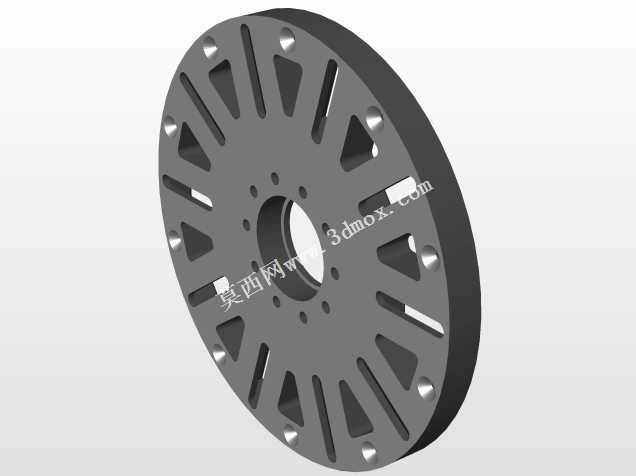

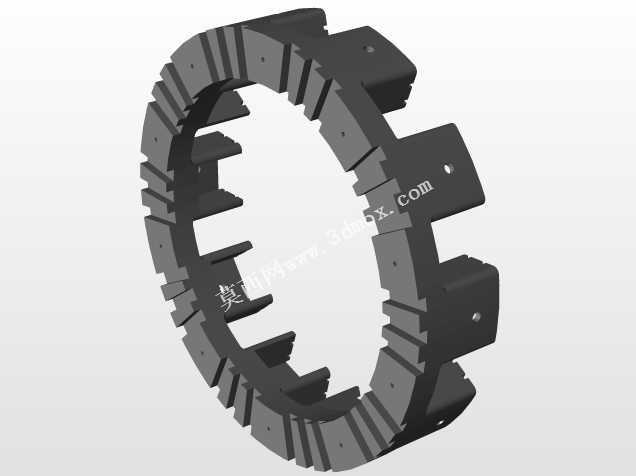

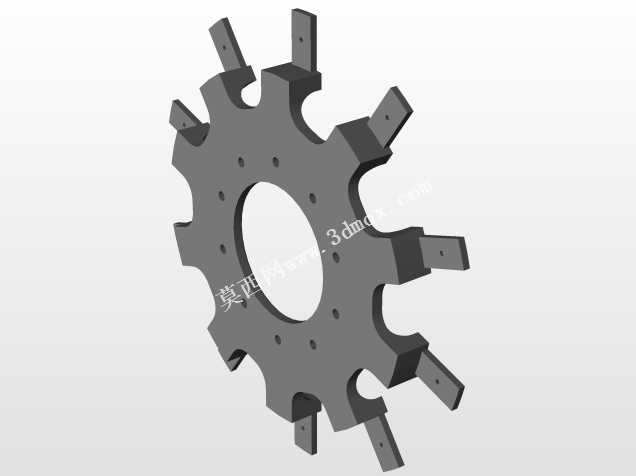

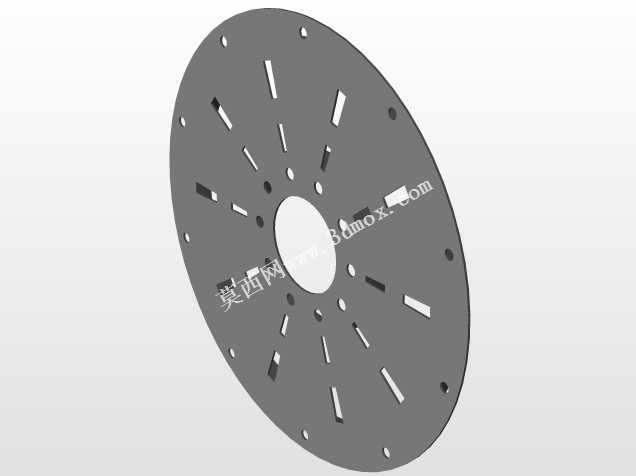

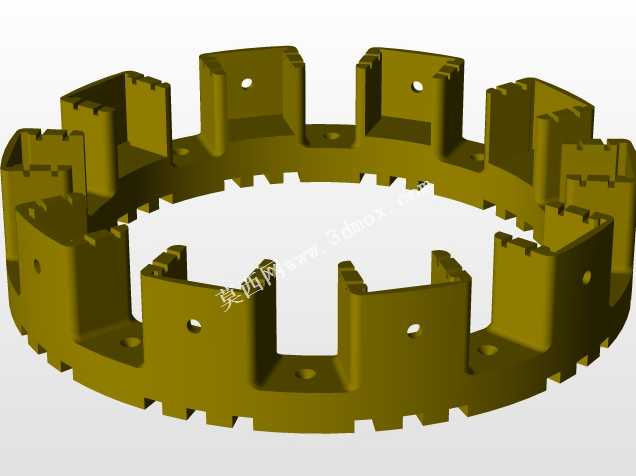

该装置主要面向机电教学演示、小型发电原理验证场景设计，可直观展示电磁感应发电的完整工作过程，帮助学习者理解线圈切割磁感线产生电能的核心机制，也可作为小型科创项目的原型验证载体，适配高校机电实验室、青少年科创教育基地、新能源科普展厅等场景的展示与实操需求。装置整体采用方形安装底板作为承载基础，底板选用木纹质感的绝缘板材加工，四个角点配置可调式支撑脚杯，可根据放置台面的平整度调整支撑高度，保证设备运行时的水平稳定性，避免转盘转动过程中出现偏摆、晃动问题，底板边缘通过内六角紧固螺丝完成各组件的位置固定，所有安装孔位均做沉头处理，保证板面平整无凸起，不会干涉转动部件的运行轨迹。核心发电单元采用环形多工位转盘结构，沿转盘圆周方向均匀排布多组独立的发电模组，每组模组包含磁钢组件、感应线圈、整流模块，转盘中心设置定位转轴与驱动连接位，可外接低速驱动源带动转盘匀速转动，当转盘转动时，各组线圈依次切割磁钢形成的闭合磁场，产生的感应电流经模组内置的整流电路汇总后，可对外输出稳定的低压直流电能，多组模组的环形排布设计既提升了整体发电效率，也能让观察者清晰看到不同工位的发电状态变化，直观理解转动速度、磁场强度与输出电能的对应关系。装置在转盘旁侧配套设置了数显检测模块，可实时显示当前输出的电压、电流参数，无需外接额外检测仪表就能直接读取发电数据，方便演示过程中实时调整驱动转速，展示不同工况下的发电性能差异。整体设计遵循模块化装配思路，所有发电模组均采用快拆式固定结构，可单独拆卸更换单个故障模组，无需拆解整个转盘结构，降低后期维护的操作难度；安装边界上，方形底板的尺寸适配常规实验台的摆放空间，支撑脚杯的调节行程可覆盖常见台面的高度差，设备整体重心集中在底板中心区域，即使转盘高速转动也不会出现倾覆风险，外露的走线均沿底板边缘的走线槽排布，避免线路缠绕到转动部件中，兼顾演示的直观性与运行的安全性。
